城市道路工程施工组织设计#河南#道路排水#道路绿化.doc

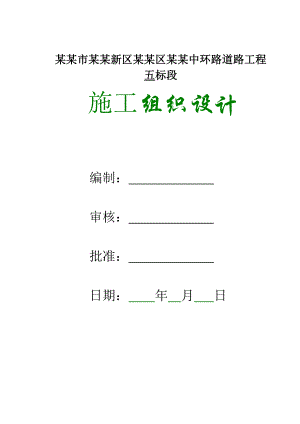

某某市某某新区某某区某某中环路道路工程五标段施工组织设计编制： 审核： 批准： 日期： 年 月 日 目 录 第一章 主要施工方法4第一节 编制说明5第二节 工程概况6第三节 工作整体部署11第四节 主要施工方法17第二章 质量管理体系与措施67第一节 质量目标67第二节 质量体系67第三节 影响质量的因素69第四节 施工质量控制措施72第五节 质量统计与分析79第六节 创优计划80第三章 安全管理体系与措施82第一节 安全目标82第二节 安全组织机构及保证体系82第三节 安全保证措施87第四节 安全教育91第五节 安全检查93第四章 环境保护管理体系与措施102第一节 环境保护目标102第二节 环境保护管理体系103第三节 环境保护管理制度104第四节 环境保护措施105第五章 工程进度计划与措施107第一节 施工进度目标107第二节 工程施工进度管理体系第三节 施工进度计划编制说明108第三节 施工进度计划编制说明109第四节 施工进度计划109第五节 施工工期保证措施109第六章 资源配备计划113第一节 资金配备计划113第二节 机械配备计划115第三节 主要材料配备计划115第四节 劳动力配备计划117第七章 工期网络图或进度计划表117第八章 施工总平面布置图118第一节 现场平面布置图说明118第二节 现场平面布置原则118第三节 现场平面管理119第九章 工程施工重点、难点分析及对策121第一节 路基工程121第二节 闭水试验122第三节 沥青面层124第十章 风险管理计划126附表一：拟投入本工程的主要施工设备表132附表二：拟配备本工程的试验和检测仪器设备表133附表三：劳动力计划表134附表四：计划开、竣工日期和施工进度网络图136附表六：临时用地表140第一章 主要施工方法第一节 编制说明一、编制依据1、本工程施工图纸、招标文件及其答疑文件。2、工程地质勘察报告及我单位对施工现场实地调查情况。3、国家、行业及当地政府有关安全、环境保护、水土保持及地产资源管理等方面的规定和要求。4、本企业的资源优势及建设同类工程的施工经验、施工能力、科技成果及本企业劳动定额等。5、本地区的气候特征及相关资料。6、现行的设计和施工规范、施工技术规程、劳动定额、质量检验评定标准与验收办法等。公路土工合成材料应用技术规范城镇道路工程施工质量验收规范给水排水管道工程施工及验收规范砌体工程施工质量验收规范混凝土结构工程施工质量验收规范混凝土排水管道基础及接口排水检查井二、编制原则1、本施工组织设计的编制是为某某市某某新区某某区某某中环路等道路工程施工提供较为完整的纲领性技术指导文件，在施工实施阶段中，将在此基础上进行强化、细化，并作适当调整，使之更全面、可操作性地指导施工。2、遵循招标文件各项条款的原则，在编制施工组织设计文字说明及附图表中，严格按照招标文件的规定做到统一标准，规范编制。3、遵循设计和验收标准的原则，满足业主对工期、质量、安全、文明施工等方面的规定和要求。4、根据我公司的施工能力，确保施工组织设计的可行性、先进性和合理性。综合考虑本工程的规模、特点，以我公司现有的施工技术力量和历年来的施工经验为基点，统筹考虑全线各分项工程的施工方案、施工工艺、现场布置以及施工进度计划。运用网络计划技术统筹安排各工序的施工，实行动态管理，实现均衡生产，充分发挥本企业的优势，科学、合理、经济、按期完成施工任务。5、资源优先保障工程，投入的机械设备、劳动力等资源考虑适度的富余。6、加强施工管理，积极研究推广应用“四新”技术，降低工程施工造价。第二节 工程概况一、项目规划 某某中环路位于某某市某某新区某某区，为某某新区某某区的一条环形城市主干路。五标段为龙翼七街龙翔八街，桩号0+672-2+205.6，全长约1533m。本工程规划红线宽55m，两副路形式，标准横断面布置型式为：55m（红线宽）-3m（人行道）-4.5m（非机动车道）-2m（边绿化带）-14.5（机动车道）-7m（中央绿化带）-14.5m（机动车道）-2m（边绿化带）-4.5m（非机动车道）-3m（人行道），其中边绿化带上沿与非机动车道路面在同一平面上，路面及人行道横坡均为1.5%，路拱曲线采用直线接抛物线型路拱。二、工程特点某某市某某新区某某区某某中环路等道路工程包括道路工程、排水工程（雨、污水工程）、绿化灌溉工程等。1、道路工程（1）机动车道 路面采用沥青混凝土结构，新建路面结构总厚度为70cm，自上而下依次为：4cm厚细粒式改性沥青混凝土（AC-13C），5cm厚中粒式改性沥青混凝土（AC-16C），玻璃纤维土工格栅（不计厚度），7cm厚中粒式沥青混凝土（AC-20C），乳化沥青下封层（不计厚度），36cm厚水泥粉煤灰稳定碎石（3.5:12:84.5，分两层铺设），18cm厚水泥石灰土（4：12:84）。 （2）非机动车道新建路面结构总厚度为39.1cm，自上而下依次为：0.1cm厚彩色路面，5cm厚细粒式沥青混凝土（AC-13C），乳化沥青下封层（不计厚度），16cm厚水泥粉煤灰稳定碎石（3.5:12:84.5），18cm厚水泥粉煤灰碎石（4:12:84）。（3）人行道结构总厚度25cm，自上而下依次为：4cm厚花岗岩（芝麻白）道板砖（30*30cm），3cm厚M7.5水泥砂浆垫层，18cm厚水泥粉煤灰碎石。盲道宽度60cm，采用两块4cm厚花岗岩（米黄色）盲道砖（30*30cm）。2、污水工程（1）污水系统污水工程龙翼八街至某某泄水段由北向南敷设d800、d1000污水管，沿某某泄水段北侧向东，最后进入陈三桥污水处理厂。（2）管道位置管线沿道路单排布置，管位位于中西19m。（3）管材、接口与基础此段污水管采用级钢筋砼承插口管，滑动胶圈接口，180°砂石基础，砂石基础底宽与沟槽底宽同，钢筋混凝土管符合GB/T11836-2009标准要求。管道检查井按02（03）S515选取，主管道及路口检查井选取混凝土污水检查井，用户支管预留井选取砖砌污水检查井，砖砌检查井基础为C25砼，厚200mm，垫层为干砌片石，厚250mm，混凝土检查井垫层为C15砼，井垫层宽度较基础每边增加50mm。3、雨水工程（1）雨水系统；龙翼八街-龙翼七街，规划2-d700、2-d800雨水管，接入龙翼七街规划3000*1200雨水涵，最终排入魏河；龙翼七街-某某泄水段，规划2-d900、2-d1200、2-1400*1200、2-2600*1200雨水涵排入某某泄水段河道；（2）管道位置管线沿道路双排布置，管位位于中西14.5m和中东14.5m。（3）管材、接口与基础管道全部采用级钢筋承插口，滑动胶圈接口（04S516P23），d300雨水口连接管，采用150°砂石基础（04S516P10），其它采用级管120°砂石基础（04S516P9），所有砖砌检查井勾缝、座浆、抹三角灰均用1:2防水水泥砂浆，井内外壁全部用1:2防水水泥砂浆抹面厚20mm，粉面砂浆内掺加聚丙烯砼纤维，掺加量不少于0.4kg/立方米。管道检查井按02（03）选取，基础为C25砼，垫层为14%灰土，井垫层宽度较基础每边宽50mm，井基础厚度在井所连管道为d1000及其以下时均为250mm，大于d1000时为300mm。井垫层厚度在井所连管道为d600及其以下时，厚150mm，大于d600，厚250mm。雨水篦子采用球墨铸铁井箅及球墨铸铁井圈，检查井井盖全部采用700mm球墨铸铁井盖及盖座，井盖承载力为D400类型，所采用材料符合国家标准检查井盖（GB/T23858-2009）的规定，检查井爬梯采用塑钢材质踏步。4、绿化灌溉工程本工程范围内中央花坛以及边绿带的绿化灌溉，中央花坛宽度为3m，边绿带宽度为1.5m。3m中央花坛，沿花坛两侧为喷头，喷头距侧石净距0.2m，同时有部分快速取水阀。灌溉绿化带内平均埋深0.8m，车行道下管道埋深不小于1.5m。中央花坛内，喷灌管位为侧石内0.3m，1.5m宽边绿带内的灌溉管道，管位位于路中心外侧方向的侧石内0.5m。三、场地环境分析1、工程地质概况本工程场地沿线4.0-5.0m深度范围内的地层主要由三个工程地质单元组成，由上至下分别为耕土、粉土、细砂。2、水文状况本工程地下水主要受大气降水补给，排泄方式主要为蒸发排泄和人工排泄，其动态变化主要受季节性降水的影响，从7月中旬至10月上旬是每年丰水期，每年12月至来年2月为枯水期。地下水位年变幅1.00-2.00m，本工程历史最高水位埋深1.5m。四、施工组织设计总体要求1、满足业主对工期、质量、安全、文明施工等方面的规定和要求,为业主提供最佳最满意的服务。 2、综合考虑本工程的规模、特点，充分发挥本企业的优势，科学、合理、经济、按期完成施工任务。3、投入的机械设备、材料、劳动力等资源考虑适度的富余。4、运用网络计划技术统筹安排各工序的施工，实行动态管理，实现均衡生产。第三节 工作整体部署一、项目阶段划分1、施工准备阶段 在进场后，即着手进行项目部驻地、生活区、试验室等临时设施的建设；前期所需的施工机械设备进场，各种原材料、周转料准备工作随即展开；对施工队伍进行安全生产等各方面的教育及培训；编制各分项施工方案、质量计划；调查并摸清地面高程、地下线缆情况，现有原管线接头、现况道路位置及高程等相关数据；详细调查现况水文地质情况并明确管线施工需进行降水的地段，并组织进行管线沟槽降水施工。2、管线施工阶段 本工程地下管线主要有雨、污水、绿化灌溉，考虑到各专业管线的空间距离各不相同，施工时按照“先地下，后地上”的原则，管线沟槽开挖与各综合市政管线结构施工分施工段及工作面同步流水、交错施工，充分利用机械化施工的优势向前推进。在管线结构施工完毕后，集中人力和机械进行管线沟槽的回填施工，力争早日进行路基施工。 3、道路施工阶段 在综合市政管线结构施工的同时，充分利用工作面进行路基的换填处理施工。在路基换填及管线沟槽回填连成片后，立即着手组织道路施工机械化进行全断面的路基回填及路基封顶层水泥石灰土的施工。在路基填筑完成并经过监理工程师验收合格后进行路面基层的水泥粉煤灰稳定碎石的摊铺施工及养护。在所有路面基层完成后，进行路面沥青混凝土的摊铺施工。二、项目的工期、质量、安全、文明、环保目标1、工期目标总工期为：130日历天2、质量目标工程质量达到合格标准。3、 安全目标严格遵守“中华人民共和国安全生产法”以及国家、省、市有关防火、爆破和施工安全规定，确保“无工伤死亡、无交通死亡、无火灾事故、杜绝重伤事故，不发生重大安全生产事故”。4、环保目标绿色施工，减少污染，各种环境污染控制在国家标准以内。无噪音无灰尘，各种生产、生活垃圾及时外运至垃圾场。三、施工的项目组织形式与要点1、项目组织形式（1）本工程我公司非常重视，中标后将及时按项目组织机构框图组建项目经理部，按“项目法”进行施工管理。（2）本工程的重要性及管理方式决定了管理层人员的配备必须全面且具有较高的专业素质。根据本工程的特点，结合东区进场难等特点，在组建本工程项目管理班子时，我公司将选派曾施工过类似本工程结构形式的具有丰富施工经验的项目管理班子进驻现场直接参与本工程的建设和管理。项目部组成以项目经理钟晓梅为首，由施工、质量、安全等重要部门成员组成的领导班子，分工负责工程的技术质量、施工进度、生产安全、文明及环境卫生等方面的工作；项目部设立了办公室、工程技术室、质安环保室、计财室、材料设备室等，并配齐种管理人员，以满足施工生产的需要。公司技术、质量、安全、材料等职能部门严格遵照公司项目法检查要求，定期深入项目，切实监督、指导、控制、服务于项目，从而为全面管理、全面协调、全面控制创造有利条件。（3）项目经理部组建后，我公司将立即组织施工机械及人员进场，建立生产设施和生活设施，安排施工机械就位，保证按期开工。同时为保证整个施工工期，将在施工中灵活调整网络计划，项目部通过与业主、监理和设计部门充分合作，综合运用人员、机械、物资、方法、资金和信息，实现质量、工期、造价的最佳结合，并做到安全文明施工。（4）项目组织机构框图项目经理：钟晓梅项目副经理技术负责人质安环保室质量监测组给排水工程施工队材料检测组地方关系协调组道路工程施工队绿化灌溉施工队工程技术室材料设备室计财室协调部核算小组（5）项目部设各方面负责人数名，具体负责施工事宜。项目部由具有相应施工管理和岗位资职证的人员（主要包括：项目经理、项目副经理、技术负责人、合同商务负责人、道路工程师、机械工程师、施工员、安全员、材料员、质检员、资料员、测量员、造价员、财务负责人等）组成。项目部按职能进行分工协作，对工程项目的质量、安全、工期、成本、文明施工等进行高效益有计划的管理。（项目管理班子的配备详见项目管理机构组成表）2、项目各机构主要负责人职责（1）项目经理职责（钟晓梅）彻执行国家有关法律、法规、政策、标准制度。参与施工合同的签订。签订和履行项目管理目标责任书，进行目标控制，确保目标实现。主持组建项目经理部，并编制各项管理制度。组织项目经理部编制项目实施计划和方案。对生产要素优化配置、科学管理、积极推广新工艺、新材料。严格财务制度，加强成本管理，搞好经济核算，正确处理与国家、企业、职工之间的利益分配关系。强化现场文明施工，及时发现和处理例外性事件。工程竣工后及时组织结算、验收和分析总结，签发工程质量保修书，接受审计。做好项目经理部的解体和善后工作。（2）项目副经理职责（党民）在项目经理的领导下统筹管理项目组人员的工作情况。管理项目部的资金运营总计划。负责材料的联系与购买，并对材料的质量进行监督。（3）技术负责人职责（张志平）负责工程的技术管理工作。负责每道工序的技术交底。负责项目部质量体系运行管理工作。（4）安全员职责（解恒轩）组织进行安全技术交底和安全教育，并对贯彻执行情况进行督促检查。有权制止违章指挥和违章作业，遇有严重险情，有权暂停生产，并报告领导处理。（5）质检员职责（李思慧）负责工序质量检查工作，严格督促检查，按图纸、质量标准进行检查，发现问题及时向有关人员汇报。有权制止不合格工序不纠正不能进行下一道工序。参加技术交底，负责测量定线的复核工作，负责质检竣工资料的收集、整理工作。做好工序质量签证，隐蔽工程质量签证工作。负责质量检测工具、试验仪器、仪表控制。（6）施工员职责（陈剑）在项目经理的领导下，编制施工组织设计，绘制各种相关图表。配合项目经理严格按公司生产计划及审批的施工组织设计施工，保证施工按计划进行。参加图纸会审、技术交底、点记复测、竣工验收等工作，负责向工作人员讲清有关操作规程和技术要求。（7）材料员职责（杨雯）严格执行材料管理规定，熟悉施工图纸，掌握现场情况，根据施工进度和生产实际需要，确保材料，及时到达施工现场。负责原材料、成品的质量验收工作，及时向化验室送样试验，并及时索取产品合格证和材料试验报告，对质量不合格材料有权拒绝验收。 切实掌握库存、消耗情况，加速周转，降低租费，提高经济效益，协助项目经理调配机械设备使用。（8）资料员职责（韩亮）做好工程开工、施工、竣工等生产活动记录、人员记录、施工记录、会议记录。认真贯彻统计制度，及时、准确、全面地上报各种统计报表，及时登记记录施工中出现的停工、窝工、返工及设计变更情况，并了解发生的原因，如实向上反映。负责填写工程签证表，及时请监理单位、建设单位签字认可。掌握生产进度，计划执行情况。负责各工序施工资料编写，并报监理工程师签字。第四节 主要施工方法一、施工前准备工作1、施工准备施工工艺流程图绿化灌溉工程特殊过程关键过程一般过程施工准备组织准备组织人员业主监理批准开工报告材料检验机械设备进场材料进场临建搭设施工组织设计技术交底会审图纸成立项目部现场调研测量放线业主要求技术准备物质准备雨水工程污水工程道路工程2、现场准备工作（1）平面布置根据工程施工特点及地形条件，设置项目经理部、临建设施。我单位本着节约用地、方便施工管理、布置合理的原则，最大限度地减少对周围环境的影响。施工临时设施场地的划分和布置符合国家有关的安全、卫生、环境保护、噪音、粉尘废水、污染物等规定，做到安全、文明施工。针对不同阶段，平面布置实行动态管理。（2）水电资源配置根据工程特点和进度安排，就地利用当地动力电源，设总配电箱和分配电箱，各机械闸箱从分配电箱引出，现场施工照明采用大功率的碘钨灯。如果不能提供电源，我们采用发电机组来提供电力。施工路段两侧沿途，每30m架设一根电杆，每60m设一个配电箱，并安装灯具，以便于施工、照明使用。现场用水主要包括施工用水（如养护等）、机械用水、生活用水，可利用当地水源或洒水车拉水，也可在沿线打水井来满足用水需要，使用地下水前必须送检合格后方可使用。（3）设备、人员动员周期一旦我们中标，我们将按合同约定的开工日期内开工，项目部全体管理人员、施工准备人员进驻工地，与业主和监理接洽的同时，详细勘察了解施工沿线情况，尽快安排落实施工营地，着手水、电、路三通的准备工作，开始现场布置、采购询价、协作单位洽商等工作。 同时，计划用于本工程的主要机械设备及检测、试验设备均为我公司自有设备，在中标后5天内进场，其余随时按施工要求进场。做到“三通一平”，原材料试验及各种配合比设计与施工机械、人员进场同步进行。设备、人员动员周期7天，其主要工程机械和人员动员周期控制在5天之内。其他施工设备及相应人员随工程进度和工作场面的展开陆续进场。3、现状调查及情况处理（1）现状调查根据我方调查，工程范围内多为鱼塘、沟渠，抽砂坑，建筑生活垃圾较多。五标段：桩号0+460-0+640段原为抽砂坑，现有建筑生活垃圾，回填深度约6.0-8.0m，桩号0+674.6-0+696段为现状抽砂坑。（2）处理方法建筑生活垃圾我方根据情况先分类整理，能回收的尽量利用，不能回收的且对环境污染较严重的，垃圾车运到垃圾场，用专人指定方法处理。建筑生活垃圾全部清理至原状土，并换填素土分层夯实。鱼塘、沟渠先进行围堰排水，清除鱼塘底部淤泥、软弱土层和黑色机质土，清淤至原状土，然后换填0.5m厚砖渣分层压实，如砖渣采购不便，则采用MU30片石回填后再采用素土回填至路床顶面压实。抽砂坑先进行降水，再进行围堰排水回填处理，采用MU25片石回填50cm，压实后，再用素土回填，分层压实，并达到路基压实度要求。抽砂坑回填时将边坡做成台阶型，施工时做好排水措施，防止雨水冲刷坡面。4、施工前技术准备工作（1）施工前组织施工人员对施工文件、图纸、资料认真进行熟悉，查对是否齐全、有无遗漏、差错或相互之间有矛盾之处，发现差错及时向设计单位提出；或补齐或更正，并作出记录。（2）在研究设计图纸、资料过程中，需与现场实际情况核对，并于必要时进行补充调查，以利做好准备。（3）充分了解掌握工程的设计意图、施工要点及施工要求。积极同建设方联系，解决疑问。（4）按照技术要求，根据现场特点制定具体施工方案。（5）收集本工程所采用的施工技术规范。对现场进行勘察和调查。对施工有影响，需拆迁的各种建筑物、构筑物、公用事业杆线、电缆、管道和附属设施及树木等。因施工影响沿线建筑物、构筑物、公用事业的杆线、管道安全，需加固保护的结构、数量和确切位置；了解沿线缺土、余土的地段和数量以及可供借土或弃土的地点； 模清沿线可利用的排水沟渠和下水道及以往暴雨后的积水情况，以便考虑施工期间的临时排水设施；了解现场附近供水、供电、通讯设施、运输线路、场地及其他设施的情况；二、测量放线本工程主要使用全站仪测量施工，水准仪和经纬仪配合使用。这里主要介绍全站仪在工程中使用。1、测量方法（1）选线定点：路线选线与定线按传统的方法确定路线各导线边的控制点（交点，虚交点，转点等）并设桩志。（2）基平、导线、角度测量：根据全站仪对边测量折线对边（A-B，B-C）功能可以把路线的基平测量、导线测量、角度测量合一进行。架仪于任一通视良好的高点，观测相互连续的导线控制点（每边至少2点），要求至少是相邻导线边二条边以上，越多则进度越快效果越好，相邻两虚交点可视为一边。在不搬站的情况下进行往测和返测，对观测量数据进行立时检校，取其平均值为观测量结果，以路线前进方向为观测数值的符号为准。其一：以导线点为基平测量的转点，根据实际需要设定水准点的位置标志，通过导线点之间的高差测量，进行路线基平测量。其二：导线点之间平距直接测得。其三：通过相邻边的前视边方位角与后视边方位角之差，计算得交点转角值。这种方法在现场进行实施并记录。另一方面，采用全站仪记录，通过坐标测量方法自动记录，测量时可以建立统一坐标系，进行坐标传递测量，同时把路线相关控制点一并测量，以便通过数据传输在CAD或专业软件后，便于进行平、纵、横设计时参数的合理确定，这种方法劳动强度相对低点。（3）中桩与横断面方向测量：根据测得导线和转角数据，按相应路线的等级配置平曲线参数，计算里程桩，按线元分析（直线段、圆曲线段、缓和曲线段）输入全站仪路线平曲线放样程序，在现场进行中桩及横断面方向桩的放样测量。3、保证测量准确度及精度的措施 测量拟采用以下措施保证测量准确及精度。（1）严格遵守中华人民共和国行业标准城市测量规范CJJ8-99中的相关规定，作业前各种测量仪器做好规范要求的检验项目。（2）水平角测量：水平角观测采用方向观测法，仪器为J2级经纬仪，以两个半测回测右角取平均值为水平角测量值。两半测回之间，应变动度盘位置，其观测角值误差不大于20秒。（3）距离测量采用钢尺测距，直尺丈量测距两次误差允许偏差为1/5000。（4）高程测量采用全站仪测量，严格按规范操作，保证其数据在规定的范围之内。三、排水（污、雨水）工程本工程污水采用钢筋砼级及三级承插口管，砂石基础。雨水工程三标段均为管道，采用钢筋砼级承插口管，四标段龙翼六街采用B*H=1200*1200、B*H1400*1200、B*H=1000*1200盖板渠，其余均为钢筋砼级承插口管，五标段桩号0+672-0+883.328、2+180.261-2+205.473段为B*H1400*1200、B*H=1200*1200、B*H=3000*1200盖板渠，其余为钢筋砼级承插口管。软基再次处理沟槽开挖否软基处理地基检测垫层基础是管道安装检查井验收闭水试验回填测量放样施工准备管道开挖施工流程图1、沟槽开挖（1）施工前，首先调查地下水状况、地质情况，依地下水状况、地质情况确定降水方案进行降水，严格控制地下水位，不能带水施工。机械开挖时须将地下水位降低至沟槽开挖深度以下0.5m方可开挖，水位通过观测井测得。（2）管沟开挖前，必须弄清与施工相关的地下情况，根据图纸及有关资料的提供，可采用现场开挖探坑的方法，查明其情况。所施工工程如与已建管道构筑物衔接，必须在挖管沟前对其平面位置和高程进行校对，必要时开挖核实；若施工段的地下情况与施工图及有关资料提供的情况不符合时应及时通知设计图单位以处理。（3）管沟开挖采用机械放坡开挖，污水工程放坡系数拟定为1：0.75，雨水工程放坡系数为1:0.33。遇有地下管线时，为了保护地下管线采用人工开挖。当管沟挖深超过2m时应分层开挖，边坡不变，层间留台宽度为1m。 挖掘机开挖沟槽时，测量人员随时控制中线及设计高程，待挖至离沟底高程约20左右，由人工清至设计高程，以防扰动槽底土壤。为防止塌方、泡槽，故采取分段开挖，每次开挖长度视工程进展速度及天气情况而定。沟槽一旦开挖，后续工作必须加紧施工。沟槽底部开挖宽度B=D12（b1b2）D1管道结构的外缘宽度b1管道一侧的工作面宽度b2混凝土浇筑一侧的模板厚度（4）管沟开挖前，向机械司机详细交底，交底内容包括挖槽断面、堆土位置、现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。（5）管沟开挖时，先进行详细的测量定位并用石灰标示出开挖边线，复核无误后可指挥挖掘机由临时便道进入管沟开挖范围进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽两侧，堆土坡脚距槽边1.0m以外，堆土高度不超过1.5m，堆土坡度不宜陡于自然休止角。2、软基处理管沟底成形后，若沟底为淤泥层，则先将淤泥清除，后换土或做碎石处理，使地基承载力达到设计要求。3、浇筑垫层基础本工程污水工程采用砂石基础，桩号3+252-3+980段采用120°砂石基础（04S516P9），桩号3+980-6+240段采用180°砂石基础（04S516P11），砂石基础底宽与沟槽开挖宽相同。d300雨水口连接管，采用150°砂石基础（04S516P10），其它采用120°砂石基础（04S516P9）。（1) 验槽合格后，及时进行垫层施工，垫层施工适当预留出管下沉量。（2) 垫层密实度达到设计及规范要求。且保证其厚度和高程符合图纸要求。（3）管道承插口部位，保持砂石垫层的厚度。（4）垫层施工完毕后及时进行管道安装。4、管道安装（1）本工程污水工程管材三、四标段选用钢筋砼级承插口管，五标段选用钢筋砼级承插口管，污水管选用d400-d800，雨水工程均采用钢筋砼级承插口管，雨水管选用d300-d1200，其质量符合GB/T11836-2009标准。（2）管道在沟槽地基、管基质量检验合格后安装，安装时自下游开始。（3）管节安装前进行外观检查，外观质量及尺寸公差符合现行国家产品标准的规定。发现裂缝、保护层脱落、接口掉角等缺陷，使用前修补并经鉴定合格后使用。（4）管座分层浇筑时，管座平基砼抗压强度于5.0MPa进行安管，管节安装前将管内外清扫干净。（5）本工程采用机械和人工配合下管，管节下入沟槽时，不与槽壁及槽下的管道相互碰撞，沟内运管不扰动天然地基。（6）管节安装时使管内底高程符合设计规定。逐节调整管节中心及高程，并用砼垫块垫稳，两侧设撑杠，不发生滚动。（7）排管施工均从下游排向上游，承口面向上游，各管节顺水流均形成平顺直线。如管壁厚度不一致，使内壁齐平。安装时不损伤管节，密封橡胶圈不拖槽和扭曲，承插口的间隙均匀并不大于9mm。（8）管道接口均采用滑动胶圈接口（04S516P23）。承、插口工作面清扫干净，承口内及胶圈均匀涂抹非油质润滑剂，套在插口上的密封胶圈使用前逐个进行检查，没有割裂、破损、气泡、飞边等缺陷。5、管道加固全部管道采取加固措施，加固时，先用中粗砂将管底腋角部位填充密实后，再用中粗砂分层回填至管（接口）外皮以上100mm，其上采取现浇150mm厚C25钢筋砼带进行加固，内布8钢筋网，布于砼板底部，钢筋净保护层厚5cm，钢筋砼带宽为管道外缘宽度每侧加30cm，钢筋网间距为120，钢筋砼加固进入路面结构层时，加固层上加铺一道玻纤格栅，宽度每侧向外宽出1.0m。6、检查井施工（1）管道检查井按02（03）S515选取，污水工程用户支管井采用砖砌，其它井采用混凝土井，基础为C25砼，垫层为干砌片石，井垫层宽度较基础每边宽50mm，井基础厚度均为250mm，井垫层厚250mm。雨水工程基础为C25砼，垫层为14%灰土，井垫层宽度较基础每边宽50mm，井基础厚度在井所连管道为d1000及其以下时均为250mm，大于d1000时均为300mm，井垫层厚度在井所连管道为d600及其以下时，厚150mm，大于d600，厚250mm。（2）所有砖砌检查井勾缝、座浆、抹三角灰均用1:2防水水泥砂浆，井内外壁全部用1:2防水水泥砂浆抹面厚20mm，粉面砂浆内掺加聚丙烯砼纤维，掺加量不少于0.4kg/m3,。（3）检查井井盖全部采用700mm球墨铸铁井盖及盖座，井盖承载力为D400类型，所采用材料符合国家标准检查井盖（GB/23858-2009）的规定，检查井爬梯采用塑钢材质踏步（爬梯）。（4）检查井允许偏差（mm）：见下表项 目允许偏差井身尺寸长度、宽度±20直径±20井盖与路面高程差非路面±20路面±5井底高程D1000±10D>1000±157、雨水盖板渠（1）盖板预制采用平整度较好的地坪，在此基础上再使用塑料薄膜铺垫以防止构件砼水分散失，禁止将砼直接浇注在土砂底模上。按照钢筋保护层厚度的要求，制作规范的砂浆垫块，并根据主筋长度、直径，恰当布置垫块，并缚牢在钢筋上。制作的模板应符合设计要求，在砼灌注完毕后，应在每个构件下写明型、制作日期、并洒水和用草袋覆盖进行养护。（2）雨水涵主要施工方法本工程四标段龙翼六街采用B*H=1200*1200、B*H=1400*1200、B*H=1000*1200盖板渠，五标段桩号0+672-0+883.328、2+180.261-2+205.473段为B*H1400*1200、B*H=1200*1200、B*H=3000*1200盖板渠，盖板渠结构按照某某新区某某地区雨水工程盖板渠及检查井结构设计图（通用图）选取钢筋混凝土盖板渠，渠上每隔20m以及渠与井连接处应设置一道沉降缝。涵洞基坑开挖采用人工配合机械施工，机械开挖到距基底设计标高20cm时,采用人工开挖,人工清底。基坑开挖按每侧加宽50cm施工，如遇水，加设30cm宽的排水沟，并设集水坑用水泵抽水。基坑开挖完成后，需进行基底承载力检测。如基底承载力达不到设计要求，及时与设计单位联系进行基底加固处理。基坑开挖到位经检查合格，或进行基底处理合格后，进行垫层混凝土施工，垫层采用100厚的C15砼，混凝土采用机械拌和，溜槽导入基础坑，机械捣固密实。垫层施工完毕，待混凝土达到规范要求的强度后浇筑底板及涵身混凝土，B*H=1000*1200的渠底板厚250mm的砼，B*H=1200*1200、B*H=1400*1200的渠底板厚200mm的砼，模板采用组合钢模板，混凝土采用商品混凝土，混凝土运输车运送，机械捣固密实。盖板为C30钢筋混凝土，采用预制厂集中预制，预制时每块盖板加2个吊钩，吊钩设在两端支点处。预制盖板吊装必须在盖板混凝土强度达到85以上后进行，吊装时涵身混凝土强度也必须达到85以上；吊装前，盖板支承面用7.5号砂浆找平。8、闭水试验污水管道、井室浇筑完成后根据规定需做闭水试验。 （1）闭水试验前施工现场应具备以下条件：管道及检查井的外观质量及“量测”检验均已合格；砌筑缝水泥砂浆及砼应达到设计强度要求；全部预留管洞应封堵不漏水；管道两端的管堵（砖砌筑）封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力； 现场的水源满足闭水需要，不影响其它用水；选好排放水的位置，不影响周围环境。（2）试验程序在具备了闭水条件后，即可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。试验各阶段说明如下：注水浸泡：闭水试验的水位，为试验段上游管内顶以上2米，将水灌至接近上游井口高度。注水过程应检查管堵、管道、井身，无漏水和严重渗水，在浸泡管和井12天进行闭水试验；闭水试验：将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）（1000/L）， 式中Q-每km管道每d的渗水量 ，q-闭水管道30分钟的渗水量 ，L-闭水管段长度 当Q允许渗水量时，试验即为合格。 渗水量试验时间30分钟，每管道每昼夜允许渗水量如下表：管材管道内径(mm)允许渗水量（m3/ (24h · km)）钢筋混凝土管道30021.6250027.9560030.6080035.35100039.52110041.45120043.309、回填排水管道工程的隐蔽工程验收合格后需及时回填管沟，回填土分层铺土进行夯实，铺土厚度为20cm，管顶50cm内用蛙式打夯机夯实，回填土按回填土的要求进行施工及验收，同时注意以下事项：（1）填土在管道基础混凝土达到一定强度后进行。回填土时不得将土直接砸在抹带接口上。（2）沟槽回填顺序按沟槽排水方向由高向低分层进行。沟槽内不得有积水。（3）回填时，槽内无积水，回填没有淤泥腐植土及有机物质。（4）沟槽两侧同时回填夯实，以防管道位移。井室等附属构筑物回填土四周同时进行。（5）路面检查井范围之外的回填方法为：回填材料为14%灰土，回填范围为井周围50cm，回填时分层对称回填、夯实，满足压实度要求。（6）沟槽回填压实度要求：项目道路类别最低压实度（%）重型击实标准轻型击实标准胸腔部分90管顶以上25cm8780快速路及主干道9598次 干 路9395支 路9092>80150快速路及主干道9395次 干 路9092支 路8790>150快速路及主干道8790次 干 路8790支 路8790四、绿化灌溉工程1、管沟开挖及排水基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。（1）开挖前
