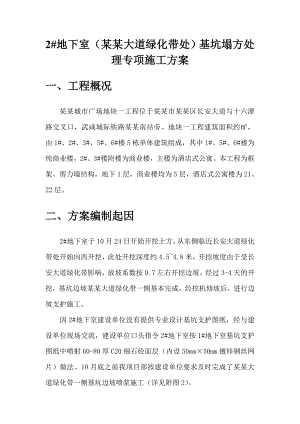

2#地下室（某某大道绿化带处）基坑塌方处理专项施工方案一、工程概况某某城市广场地块一工程位于某某市某某区长安大道与十六潭路交叉口，武咸城际铁路某某南站旁。地块一工程建筑面积约，由1#、2#、3#、5#、6#楼5栋单体建筑组成，其中1#、5#、6#楼为纯商业楼，2#、3#楼附楼为商业楼，主楼为酒店式公寓。本工程为框架、剪力墙结构，地下1层，商业楼均为5层，酒店式公寓楼为21、22层。二、方案编制起因2#地下室于10月24日开始开挖土方，从东侧临近长安大道绿化带处开始向西开挖，此处开挖深度约4.54.8米，开挖坡度由于受长安大道绿化带影响，放坡系数按0.7左右开挖边坡。经过3-4天的开挖，基坑边坡某某大道绿化带一侧基本完成，经挖机修坡后，进行边坡支护施工。因2#地下室建设单位没有提供专业设计基坑支护图纸，经与建设单位现场交流，建设单位口头指令2#地下室按1#地下室基坑支护图纸中喷射60-80厚C20细石砼面层（内设50mm×50mm镀锌钢丝网片）做法。10月底之前我项目部按建设单位要求及时完成了某某大道绿化带一侧基坑边坡喷浆施工（详见附图2）。6#楼及2#附楼基础土方开挖完成后，然后进行人工挖孔桩施工。到了12月13日上午，我项目部发现6#楼及2#附楼6-C轴6-F轴交2-14轴处基坑因基坑外侧市政污水管道长期漏水冲塌基坑边坡，导致此段基坑塌方，塌方长度约20米，整个市政污水管全部滚落到基坑内，市政污水管外侧的军事光缆及其他通讯线路及通信窨井全部暴露，并有随时扯断的可能性（详见附图3）。现场情况非常危险，负责军事光缆管理的驻地部队及市政管道部门以及建设单位、监理单位全部达到塌方现场，要求我项目部不惜任何代价，先将市政管道恢复到位，并加固塌方段的基坑，防止军事光缆被拉断。我项目部立即组织有关人员、设备、材料对基坑进行抢险加固处理（详见附图4）。三、编制依据1、国家及湖北省、某某市有关安全生产管理的规范、标准、规定、办法、文件等法律法规。2、现场部队等上级主管部门及建设单位、监理单位的指令3、本工程总平面图、6#楼及2#附楼的建筑图、结构图4、本工程施工组织设计5、本工程安全生产保证措施6、1#地下室基坑支护设计图纸四、具体施工方案 根据附图1中所明确的地下室外墙板、基坑边坡上口线、边坡下口线与市政污水管、污水窨井、电缆井、通信（军事）光缆管等位置，结合我项目部已经施工完成后的基坑边坡支护（详见附图2），针对12月13日塌方的局部基坑（详见附图3），我项目部采取将具体加固措施如下：一、用挖机将基坑塌方土方分层夯实填土至市政污水管管底标高，用挖机和人工配合将塌落到基坑内的市政污水管一节一节吊到填土面安装好，然后用挖机将4米长50钢管沿污水管外侧打入到边坡内用来固定污水管，再用人工沿污水管外侧安装模板，连夜浇捣C30混凝土将污水管全部用混凝土包围起来（详见附图4）。二、待浇捣混凝土达到70%以上强度时（大约15天左右时间），用挖机打入3米长20#槽钢沿塌方段基坑污水管外侧通长，槽钢露出边坡不得大约500mm，槽钢外露部分用电焊全部焊接相连（详见附图4）。三、在打完槽钢后，塌方段基坑范围打双排1000的4米长100锚杆，边坡面打1.6米长161200双向土钉，挂设6200双向钢筋网片，101200双向加强筋固定钢筋网片并与土钉焊接，然后再次喷射C20细石砼，厚度不得小于80mm，随机插好若干排水PVC管（详见附图4），今后待基础施工完成后进行回填土（详见附图5）。四、目前尚未塌方段基坑边坡，由于边坡外侧面上也同样有污水管及军事光缆，为防止在今后基础施工过程中突然塌方，根据建设单位、监理单位及我项目部三方会议决定，也要进行边坡加固处理，做法为：在已经完成的基坑支护施工面上（详见附图2），沿基坑底部300打入3米长稍径100杉木桩，然后再施工双排1000的4米长100锚杆，锚杆封口必须密实。今后待基础施工完成后进行回填土（详见附图6）。
