基础筏板大体积混凝土施工技术交底.doc

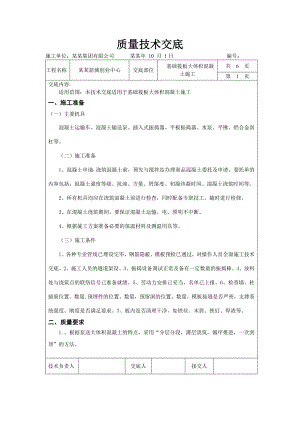

质量技术交底施工单位：某某集团有限公司 某某年 10 月 1日 编号：工程名称某某新城创业中心交底部位基础筏板大体积混凝土施工共 6 页第 1 页交底内容:适用范围：本技术交底适用于基础筏板大体积混凝土施工一、施工准备（一）主要机具混凝土运输车、混凝土输送泵、插入式振捣器、平板振捣器、水泵、平锹、铝合金刮杠等。（二）施工准备1、混凝土申请：浇筑混凝土前，预先与搅拌站办理商品混凝土委托及申请，委托单的内容包括：混凝土强度等级、抗渗、方量、坍落度、初凝终凝时间、混凝土浇筑时间等。2、所有机具均应在浇筑混凝土前进行检查，同时配备专职技工，随时进行检修。3、在混凝土浇筑期间，要保证混凝土运输、电、照明不中断。4、根据施工方案准备必要的保温材料及测温用具等。（三）施工条件1、各种专业管线已埋设完毕，钢筋隐蔽、模板预检已通过，对操作人员全面施工技术交底。2、施工人员的通道架设。3、振捣设备调试正常及备有一定数量的振捣棒。4、放料处与浇筑点的联络信号已准备就绪。5、劳动力安排已妥当，名单已上报。6、检查墙、柱插筋位置、数量,预埋件的位置、数量，预留洞的位置、数量，模板接缝是否严密，支撑系统强度、刚度是否满足要求。7、板内是否清理干净，如铁丝、木屑、铁钉、焊渣等。二、质量要求1.、根据泵送大体积混凝土的特点，采用“分层分段，薄层浇筑，循序推进，一次到顶”的方法。技术负责人交底人接交人技术交底施工单位：某某集团有限公司 某某年 10 月 1日 编号：工程名称某某新城创业中心交底部位基础筏板大体积混凝土施工共 6 页第 2 页交底内容:2、由于是大体积砼，为了防止温度裂缝及收缩裂缝出现，除了设计上采取措施外，在施工操作上控制浇筑层厚度，不大于500mm，并通过测温记录与保温覆盖使内外温差控制在25以内。3、砼坍落度为160±30cm，采用的浇筑坡度为1：6，各地泵同时向后退着浇筑，泵口之间的距离保证接软管后能左右交合。4、根据泵送浇筑时，自然形成一个坡度的实际情况，在每道浇筑带前后布置三道振捣棒，前道振捣棒布置在底排钢筋处和混凝土坡脚处，确保下部砼密实，后道振捣棒布置在混凝土卸料点，解决上部砼的捣实。5、除了钢筋稠密处，采用斜向振捣外，其它部位均采用垂直振捣，振捣点的距离为300400mm，插点距模板不大于200m。6、在砼浇筑过程中，为了使上下层不产生冷缝，上层砼振捣实，应在下层砼初凝前完成，且振捣棒下插5cm。7、振捣要采取快插慢拔的原则，防止先将上层砼振实，而下层砼气泡无法排出，且振捣棒略微上下抽动，使振捣密实。8、振捣时间不要过长，一般控制在表面出浮浆且不再下沉为止。9、当底板砼浇筑到一半后，随即进行墙砼的浇筑，因为墙体与底板砼硬化时，收缩的方向不一致，在接缝处容易产生裂缝，需加强控制。10、在浇筑和振捣过程中，上浮的泌水和浮浆顺砼面流到坑底，随砼向前推进，由集水坑或后浇带处抽排。11、泵送砼排除泌水和浮浆后，表面仍有较厚的水泥浆，在砼浇筑后一定要认真处理，按标高用长刮杆刮平，用木抹子搓压、拍实，在接近终凝前，用木抹子二次抹压，使收缩裂缝闭合，然后覆盖保温材料，保温材料厚度根据大体积砼表面遇上部点的温差值而定。技术负责人交底人接交人技术交底施工单位：某某集团有限公司 某某年 10 月 1日 编号：工程名称某某新城创业中心交底部位基础筏板大体积混凝土施工共 6 页第 3 页交底内容:12、外墙砼浇筑至止水钢板中部，浇筑顺序先浇筑底板砼，在靠近外墙底板砼浇筑二至三小时后，浇筑外墙砼。13、首次使用的混凝土配合比应进行开盘鉴定，其工作性应满足设计配合比的要求。开始生产时应至少留置一组标准养护试件，作为验证配合比的依据。14、混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。15、混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；混凝土浇水养护时间：对掺用缓凝型外加剂或有抗渗要求的混凝土，不得少于14d；浇水次数应能保持混凝土处于湿润状态：混凝土养护用水应与拌制用水相同：采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水；混凝土强度达到1.2Nmm2前，不得在其上踩踏或安装模板及支架。16、对大体积混凝土的养护，应根据气候条件按施工技术方案采取控温措施。三、操作工艺 (1)主控项目1)现浇结构的外观质量不应有严重缺陷。2)现浇结构不应用影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。技术负责人交底人接交人质量技术交底施工单位：某某集团有限公司 某某年 10 月 1日 编号：工程名称某某新城创业中心交底部位基础筏板大体积混凝土施工共 6 页第 4 页交底内容:(2)一般项目 现浇结构尺寸允许偏差和检验方法项目允许偏差(mm)轴线位置基础15独立基础10墙、柱、梁8剪力墙5垂直度层高5m8>5m1O全高(H)H1000且30标高层高±10全高±30截面尺寸+8,-5电梯井井筒长、宽对定位中心线+25，0井筒全高(H)垂直度H1000且30表面平整度8预埋设施中心线位置预埋件10预埋螺栓5预埋管5预留洞中心线位置15其它注意事项：对于到场的砼应进行抽检，坍落度过大过小拒收，一般到场砼坍落度控制在160±30mm。底板砼浇筑面的标高，严格按放线人员测定的标高来控制砼不应有过振、漏振现象。在浇筑墙砼时，确保墙体砼高度，到达钢板止水带的一半位置。技术负责人交底人接交人技术交底施工单位：某某集团有限公司 某某年 10 月 1日 编号：工程名称某某新城创业中心交底部位基础筏板大体积混凝土施工共 6 页第 5 页交底内容:四、成品保护1)要保证钢筋和垫块的位置正确，不得踩钢筋，不碰动预埋件和插筋。在筏板上搭设浇筑混凝土使用的浇筑人行道，保证筏板钢筋的位置不变。2)不用重物冲击模板，不在梁、柱、外墙模板吊帮上踩，应搭设跳板，保护模板的牢固和严密。3)在浇筑混凝土时，要对已经完成的成品进行保护。对浇筑上层混凝土时流下的水泥浆要专人及时的清理干净，洒落的混凝土也要随时清理干净。4)所有甩出钢筋，在进行砼施工时，必须用塑料套管或塑料布加以保护，防止砼污染钢筋。5)对阳角等易碰坏的地方，应当有防护措施，有专人负责保护。五、注意的质量问题1、振捣工须戴绝缘手套，穿胶鞋等防护用品。2、在底板砼浇筑过程中，要派23人看模、看筋，发现问题及时解决。3、在砼泵送过程中，保证振捣不会使钢筋移位。4、后浇带处采用钢丝网，当砼浇筑后，将表面的浆抹平压实。5、在砼泵送过程中，泵管架子的搭设要与钢筋分开，保证泵管的振动不会使钢筋移位。6、在砼强度未达到1.2MPa以前，不允许上人进行下道工序施工作业。六、安全标准1、进入施工现场必须戴好安全帽。2、搬运钢筋要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。3、起吊钢筋骨架，下方禁止站人，必须待骨架降到距模板1米以下才准靠近，就位支撑好方可摘钩。技术负责人交底人接交人技术交底施工单位：某某集团有限公司 某某年 10 月 1日 编号：工程名称某某新城创业中心交底部位基础筏板大体积混凝土施工共 6 页第 6 页交底内容:4、切割机使用前，须检查机械运转是否正常，有否二级漏电保护；切割机后方不准堆放易燃物品。5、用塔吊、料斗浇捣混凝土，在塔吊放下料斗时，操作人员应主动避让，应随时注意料斗碰头，并应站立稳当，防止料斗碰人坠落。6、使用振动机前应检查电源电压，必须经过二级漏电保护，电源线不得有接头，观察机械运转是否正常。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。技术负责人交底人接交人
