基础设施改造—礼堂及大车间供暖改造工程施工组织设计.doc

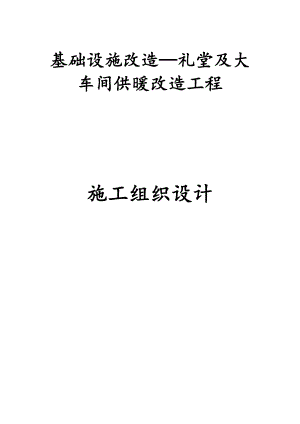

基础设施改造礼堂及大车间供暖改造工程施工组织设计目录第一章 施技术工方案第一节 工程概述第二节 施工组织及管理第三节 施工部署第四节 交通组织及管线保护措施第五节 雨季施工措施第二章 施工总平面图第三章 劳动力计划安排第四章 主要设备材料、构件的用量计划第五章 关键部位施工方法与技术措施第六章 施工进度计划及保证措施第七章 工程质量、进度、安全生产主要保证措施（一）工程质量保证措施（二）工程进度保证措施（三）工程安全施工措施第八章 机械设备配置第十章 文明施工及环保措施第十一章 成品保护和工程保修工作管理措施和承诺施工前期为建设单位提供服务1.1施工过程中为建设单位提供服务2施工后期为建设单位提供服务2.1工程保修工作承诺第十二章 任何可能的紧急情况的处理措施、预案以及抵抗 风险的措施第一章 施技术工方案第一节 工程概述本工程为基础设施改造礼堂及大车间供暖改造工程，主要工程内容为直埋敷设管网土建、安装管道工程。1.设计标准设计压力1.0Mpa，供水温度Tg=95度，回水温度Th=90度。2.设计依据（1）、高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管CJ/T114-2000（2）、高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件CJ/T115-2001（3）、城市供热管网工程施工及验收规范CJJ/282004（4）、城市热力网设计规范CJJ342010（5）、城市直埋供热管道工程技术规范CJJ8198（6）、工业设备及管道绝热设计规范GB50264-97（7）、现场设备、工业管道焊接工程施工及验收规范GB20536-2011（8）、工业金属管道工程施工及验收规范GB50235-20103.直埋管道管位：基础设施改造礼堂及大车间供暖改造工程，室外直埋保温管（159mm以内）466米，室外直埋保温管（76mm以内）216米，钢筋混凝土排水管(300mm以内)210米。敷设补偿方式：管线为直埋敷设。管件、管材：管材为DN300、DN150、DN70等预制保温管。管道结构：基础设施改造礼堂及大车间供暖改造工程为三栋住宅楼供热外网管路更换。4.施工质量验收规范和标准城市供热管网工程施工及验收规范CJJ28-90城市供热管网工程质量检验评定标准CJJ38-905.工程特点：（1）该工程工期较紧，业主要求工期90天，必须保证在2015年供暖前确保供暖无隐患。（2）该工程质量要求较高，工程施工必须保证符合设计要求，符合施工验收规范要求。（4）该工程必须保证工程的安全施工，安全要求较高。第二节 施工组织及管理1、按照项目管理的要求成立基础设施改造礼堂及大车间供暖改造工程施工项目部。该项目部全权对工程建设负责，以项目工期、质量、效益为导向，以精干高效、一专多能的组织机构为指挥核心，以统筹兼顾、快速运作、平行流水、交叉作业为手段，强化组织管理职能，全面履行合同。在中标后确保施工工期，高效率、高质量地完成合同规定的所有工程项目，并使业主满意。项目经理部由公司抽调足够数量的生产、业务、技术骨干充实到生产第一线。2、施工项目组设项目经理1名，项目总工（也就是技术负责人）1名，项目工程师1名，质量检查员1名，技术员1名，土建施工员1名，安全员1名，材料员1名，资料员1名，造价员1名。3、项目组织建立三个综合施工班组：管道施工队、安装施工队、结构工程施工队，统一由项目部管理协调，加强各专业工种间的协作、配合。4、项目部合理调配施工机具、人员，使用现代网络管理技术、抓住工程重点， 强化施工进度管理，确保按期完工。5、施工组织机构图：项目经理1、根据公司安全生产责任制的规定，成立以项目经理为第一责任人、项目副经理为分项安全责任人的安全保证体系，监督和指导各职能部室、各施工处的安全生产行为。2、安全生产管理体系实行项目经理负责制，分管生产的项目副经理同时分管安全工作，领导各级生产指挥人员贯彻、落实安全生产方面的各项规章制度和保证措施，确保安全生产。3、安全生产的日常工作由技术质量安全部负责。4、在公司技术质量安全部门的指导下，组织全体上岗人员进行岗前安全教育，特种作业人员必须经过培训合格后，持有效证件上岗，杜绝盲目指挥冒险作业。二、安全生产管理体系人员和各部门职责1、项目经理认真贯彻执行国家有关法律、法规和规范，遵守公路工程施工安全技术规程（JTJ076-95）和公路筑养路机械操作规程的有关规定，对本工程安全生产工作负全面责任。定期主持召开安全生产会议，研究解决安全生产中的重大问题，注意改善劳动条件，关心职工的安全和健康，保证安全生产管理体系正常运行。检查并考核项目部各部门安全生产责任制落实情况。2、项目副经理在项目经理的领导下，负责本工程的安全生产工作，确保安全生产管理体系正常运行。协助项目经理组织贯彻国家劳动保护方针、政策、法令和上级有关安全生产方面的指示。贯彻安全生产“五同时”的原则，即在计划、布置、检查、总结、评比生产的同时，同样要计划、布置、检查、总结、评比安全工作。领导编制和组织实现安技措施计划，监督劳动保护费用的使用，不断改善职工的劳动条件。对各级干部、工程技术人员、工人经常进行安全生产教育。组织安全大检查，定期召开安全专会。组织均衡生产，注意工人的劳逸结合，对因加班加点致使工人过度疲劳造成事故负领导责任；对经理责成解决的安全工作或已决定急需解决的安全隐患，未及时采取措施解决而酿成的事故负直接责任；对虽采取措施，但由于下属人员执行不力造成的事故负领导责任。3、项目总工程师在项目经理领导下，对本工程安全技术工作负责。审批各工种安全技术操作规程，主管安全技术教育工作。在审批设计文件和处理问题时，要认真贯彻落实国家的安全标准，安全与环保设施要与主体工程同时设计，同时施工，同时投产。在审批采用新技术、新工艺、新材料、新设备和革新项目时，应符合安全技术规定。对已提出的技术方面的安全隐患，未能及时采取措施解决而酿成的事故负直接责任，对虽采取措施，但由于下属人员执行不力造成的事故负领导责任。4、技术质量安全部在项目经理的领导下，协助主管领导贯彻落实安全技术和消防工作。在进行工程组织设计及工艺方案选择时，优先考虑安全设施的设计（如：脚手架、护栏、通风孔等），尽量做到高处作业平地做，减少对施工人员的危害，以保证施工人员的安全和防止职业病的发生。根据GB390883和Q/WSJ09.0071997及相标准的要求，结合生产场地、设备、起吊能力等因素和浇筑混凝土、模板支架、焊接、通风、钢筋加工安装等各工序的安全可靠性，在设计时，应重点反映在设计的图表和要求中，以引起施工人员、管理人员的高度重视，并负责技术交底和现场工艺纪律的监督检查。在使用新工艺、新材料时，必须组织施工人员进行作业前的交底和技术指导，以保证作业人员在施工中的人身安全和产品质量。定期组织特种作业人员的学习，培训和考核，做到持证上岗。在节段组装及预拼装等高空作业时，在节假四周应设置护栏或安全护网及脚手架梯道等安全措施，这些措施除连接牢固、保证上、下人员安全外，还必须方便安装、拆卸，以满足节段组装及预拼装快节奏制造的需要。5、工程物资部在项目经理的领导下，协助主管领导贯彻落实安全生产工作。按照“五同时”的要求，在组织安排生产计划时，必须同时对安全工作进行计划、布置、检查、总结、评比工作。根据管生产必须管安全的原则，结合设备、场地、人员、负荷等因素在安排组织生产时，合理调配劳动力，尽量避免施工人员因疲劳作业而发生事故。机具设备人员管生产必须管安全的原则，确保工具、设备的安全保护装置完好，特别是用电设备的漏电保护装置必须灵敏可靠，外壳必须有良好的接地（零）保护。6、综合办在项目经理的领导下，协助主管领导做好本项目的环境保护和职工生活工作。依据国家卫生和劳动条件分组管理标准GB581785的要求，加强现场作业（焊接）、劳动过程和作业环境职业危害监测分析工作，新参加涂装作业人员，按规定进行健康检查，确保人员身体健康，并做好防护用品穿戴和职业安全卫生的各项规定要求。根据季节性劳动保护工作管理程序，做好防暑降温、防寒保暖工作，防止意外事故发生，确保施工人员有健康的体魄，满足桥梁建造高节奏、高效率的需要。从事高空作业人员，按高空作业管理程序要求，上岗前必须体格检查，凡患有禁忌症者（高血压、心脏病、贫血等）不得从事该作业，以确保施工人员安全。在工地和现场施工时，遵守国家和施工现场所在地方政府有关环境保护的规定。施工废水、生活污水不得污染水源、道路等，工程垃圾固体废物及时运至指定地方，采取妥善的处置方式处理，环缝焊接时，采用防护网、档板等防止施焊作业的火花伤人，焊接作业的桥上设备、设施按定置管理要求摆放整齐，固定合理，防止坠落。7、下属各施工处在项目经理的领导下，协助主管领导检查产品安全工作。落实施工领导、专职安全员、班组长安全责任制。施工人员必须认真学习本工种安全技术操作规程和岗位安全责任制，杜绝违章作业。经常检查本作业区安全生产情况，对发现的安全隐患及整改。技术质量安全部财务劳资部工地试验室综合办公室管道施工队结构工程施工队项目总工工程物资部安装施工队经营计划部项 目 组 织 结 构 图6、建立项目质量保证体系。 按照我单位质量管理体系的要求，制定工程质量管理和检验计划，对工程施工质量实行全过程控制。7、项目质保体系见下图：质保工程师试压责任人材料责任人计量责任人全体施工人员质检责任人工艺责任人8、建立项目QES管理体系，健全项目HSE预案。对全体施工人员进行QES体系教育和培训，提高施工人员的健康、 安全及环保意识， 保证施工安全。9、 项目管理职责9.1 项目经理职责a项目工程的领导和组织者，对该项工程施工经营活动、HSE及施工质量全面责任，保证质量保证手册规定条款的全面执行。b对本项目的质量方针实施和质量体系运行负领导责任，负责批准、审定质量文件和上报资料。c对工程全面监督，保证工程进度及质量目标的全面实现。d选定现场各部门负责人，监督管理现场所有工作人员，在不同施工阶段完成各项质量职能。e监督各施工队按设计要求和施工规范、以及各项施工技术措施、方案进行施工。f监督执行质量检查规定和实行“三检制”及“三工序”活动开展情况。g组织有关质量问题的关键性会议，安排竣工验收及保运工作。9.2 项目总工职责a是项目经理聘任的项目生产总负责人。b对工程全面监督，保证工程进度的全面实现。c负责工程施工活动中的安全工作d负责领导现场调度人员以及公共关系人员制定相关的制度,主持召开生产会。e负责处理影响工程施工的各种关系及问题。f监督各施工队按设计要求和施工规范、以及各项施工技术措施、方案进行施工。9.3 技术负责人职责a是项目经理聘任的项目技术总负责人，单位工程质量评定组织者。b对项目工程的技术、质量负组织、协调、指导责任。c负责领导各责任工程师及管理人员的技术、质量工作。d组织审查各项施工技术措施、方案。9.4 技术员职责a. 负责审查施工图纸，对施工图的正确性及专业技术标准的准确性负审查责任。b. 在项目管理部总工程师的领导下，组织编制工程施工组织设计和施工技术方案；负责设计联络、图纸会审、技术交底和施工技术资料管理；设置工程质量管理点；制定技术指导书或操作技术文件。c. 负责焊接工艺评定工作，对工程焊接质量负责。建立健全各种施工技术资料台帐，负责施工技术交底，填好各项施工原始记录，收集整理技术资料。d. 负责施工现场焊接技术指导，检查焊接质量，解决施工中出现的焊接技术问题。e. 参加质量检查和单位工程的验收评定，对不符合设计要求或违反操作规程的行为，有制止或停工权。f. 参加质量事故分析，制订整改措施。g参加工程验收，并完整、准确、齐全地整理编制竣工资料。9.5 材料员职责a. 根据项目进度计划，编制各种材料供应计划并组织材料进场。b. 组织好原材料的采购和供应、保管，并监督、指导和协调各施工队伍原材料的使用和用量。c做好计量工作，对计量器具的准确性负责。d. 负责工程物资装备计划的编制、申报，搞好工程物资的采购、提运、外委加工和施工装备的租赁、配套，加强施工现场物资装备管理。e. 负责工程大宗自购物资的订货，搞好施工现场物资验收工作，努力降低材料成本，适质、适价、适时地保障工程物资供应，为施工现场提供优质服务。9.6 安全员职责a. 执行国家有关安全生产的方针、政策，不断提高参战职工的安全意识。b. 负责编制工程安全生产、环境保护计划，确定安全生产目标，协助项目经理进行安全生产活动策划，协调、落实安全管理的各项工作。c. 建立健全施工现场安全生产管理网络，定期或不定期组织安全生产大检查，及时召开安全分析会议，督促安全生产规章制度的贯彻执行，排除各种安全事故隐患，制定纠正和预防措施。d. 负责收集、整理、汇总安全生产的信息、资料，审核特殊工种人员的上岗资格，建立健全有关安全的各种记录和台帐。e. 负责对安全事故进行调查、分析、处理和上报，并督促有关单位和人员进行整改。f. 负责施工现场的安全保卫工作，协调落实并监督实施防火、防爆、防洪、防雷、防盗措施。g. 监督施工现场人员文明施工落实情况，减少对周围环境的破坏。h. 对施工机具和设备统一管理、调配，保证满足工程的需要。掌握投入工程的施工机具和设备的运行情况，并对其定期进行维修，日常使用进行统一管理。i负责落实施工装备的维修保养，监督、检查安全操作规程的执行情况，组织对设备事故进行分析、鉴定和处理，努力完成设备管理各项考核指标。j. 建立健全物资装备明细台帐、运转记录等基础资料，做到帐、卡、物、资金“四对口”。9.7 质量负责人职责a. 负责监督检查施工现场的工程质量。b. 负责内部各工序检查验收工作。c. 负责对原材料抽检和施工过程的质量抽检、监督工作。d. 协助施工机组做好质量保证资料的审查。e. 按照质量体系文件的要求，负责施工技术资料的及时收集、整理，及时提交竣工资料，确保工程按期验收。9.8 造价员职责a加强计划管理，组织编制总体施工计划，利用月、周计划，对作业队的总工期进行预控、预测。b在制订总体施工计划时对整个工期充分全面地考虑，留有余地。对星期日、节假日、雨季、降效等因素充分考虑，保证有效组焊时间。c负责工程开工前的施工准备工作和施工过程控制，协调处理地方关系，及时解决施工中的有关问题。d加强信息的综合反馈，做到用日报、周报、月报表与计划相比较;发现末按计划完成立即采取纠正措施。e负责组织协调工程物资的运输，搞好施工现场车辆管理。做到均衡施工，减少人为停工，合理利用有效施工时间。f制订内控工期，优化组合，组织精干的施工队伍，对按时完成计划的单位和人员给予表扬与奖励，对延误工期的单位及人员予以惩罚。g负责工程施工图预算、资金收支预算的编制和报批，并对预算执行情况进行全面监督管理。h负责工程现场财务管理与成本核算，建立健全完整、准确、及时反映工程实际情况的各种会计资料，定期进行经济活动分析，为项目经理决策提供依据。i负责及时办理工程价款结算，合理组织、平衡、调度工程资金，确保重点施工环节的资金供应。第三节 施工部署一、开工前准备1、三通一平：已具备2、临时设施准备2.1现场临时设施准备2.2小型预制场1002.3材料堆放区、钢筋加工区总共100m2.2.4门卫30；2.5施工项目部：办公室1间，会议室1间。3、技术准备3.1做好图纸的领取、发放工作，组织工程技术人员熟悉图纸，了解设计上要求施工达到的技术标准、明确工艺流程。按照工程设计要求，项目部收集本工程所需的标准、规范。按照交工技术规定准备好各种施工记录表格和相关监理监督表格。学习相关规范和文件。3.2进行图纸自审、会审等工作，做好施工图纸的会审记录。参加由甲方组织的现场技术交底记录及图纸会审工作。3.3根据施工图纸和相关规范的要求，编制施工组织设计及施工技术措施、方案。对施工人员进行技术交底工作。3.4根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算，为施工作业计划的编制、材料进场计划的编制提供依据。3.5施工前，根据图纸要求做好技术质量交底和安全施工交底工作。组织各专业施工组共同学习图纸，商定施工中各专业工种的配合。4、劳动力准备4.1按组织机构图落实项目部人员，明确各层次及各人的责任和权限，保证项目管理的各项工作高效、有序的进行。4.2严格挑选参与工程的施工人员，在上岗前进行技术考核。并针对性地对关键工种施工人员进行强化理论培训和实践培训。同时对所有施工人员进行质量意识教育、QES体系教育以及矿区物业管理知识学习。4.3项目部按本工程施工的要求，对特殊工种人员（电气焊工、电工和起重工、架子工等）进行上岗前培训。4.4根据工程特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划，并做好劳动力进场的准备工作。4.5根据各施工阶段的劳动力需用量计划，组织安排好具体人员，确定具体的进场时间，以保证施工的连续性。4.6对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的思想，遵守有关施工和安全技术法规，遵守地方、街道的治安法规。4.7在大批施工人员进场前，必须做好后勤工作的安排，为职工的衣、食、住、行、医等给予全面考虑，且认真落实。5、施工机械、设备、工器具及材料的准备。5.1根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。5.2根据施工机具的需用量计划，组织施工机具设备进场，机械设备进场后，按规定地点和方式布置，并进行相应的保护和试运转等工作。5.3施工机具就位安装后，应对其进行试运转，并且经过公司有关部门的验收，方可进行使用。5.4施工机械应做好维护保养，应定期对机械设备进行检查，发现问题立即维修，确保施工机械安全正常运行。5.5施工机械应做好维护保养，应定期对机械设备进行检查，发现问题立即维修，确保施工机械安全正常运行。5.6施工工器具应配备齐全，工器具配备由材料组负责，主要工器具有：火焊工器具、管工工器具、铆工工器具、电工工器具等。二、施工测量严格按工程测量规程要求进行控制加密和放样工作。依据业主提供的控制采用直角坐标法先分别确定路基工程纵向中心轴线，然后以此主轴线定出工程的外边线，同时在交点处设轴线，为了保护其不受损坏或丢失，还应将这些引到边轴线以外3m处，即另设轴线控制。以给定的高程点，用S1水准仪引测到轴线控制点上，再逐一引测到其它控制点，经多次反复测设，通过计算机间接平差程序对测量数据进行处理，消除闭合差，将控制点妥善保护于半永久性控制桩点上。在实施导线网点和高程测量过程中，要做到三固定（人、仪器、水准基点）三规定（日期、方法、观测路线）一要求（精度），周围大量积水或暴雨后均需观测，测设标准和精度误差要求：根据中华人民共和国国家标准工程测量规范GB50026-93中规定：平面控制线：±3mm；高程控制：±3mm；竖向位移：3H/1000，且不大于2cm（H为建筑标高）。第四节 交通组织及管线保护措施1、交通组织本工程管线采用开槽埋管施工。施工时，应组织好交通。采取彩色钢板围场施工开挖路段。在施工区与交叉口处两端分别设大门开口，并设专人负责指挥交叉口处的施工车辆出入，确保周边的交通畅通无阻。2、地下管线及其它地上地下设施的保护措施施工前，首先对施工区域内进行物探，确定既有管线的确切位置，并设明显标志；施工时，在有管线处采用先人工开探坑，确保管线安全后再采用机械开挖人工配合开基槽；并对既然有管线采用工字钢托底、撑、吊结合的方法进行管线加固，确保管线安全；地上设施要保护。第五节 雨季施工措施1.本工程跨越雨季施工，施工难度加大，为了保证工程质量和施工进度，在雨季施工前应由项目工程师根据实际情况组织编制有针对性的雨季施工措施，本施工组织设计仅对雨季施工提出一般要求，以便指导雨季施工。2.场地排水，对施工现场及构件材料堆放场地应根据地形，对场地排水系统进行疏通，以保证水流畅通，并防止道路上的水流入场地。3.机电设备的电闸箱要采取防、防潮，并安装接地保护装置。4.施工现场管沟两测垫高200mm，以防止地面水流入槽内，管沟内设置临时排水设施，解决管沟内积水。5.备足雨季施工所需的物资。如：水泵、防雨布、塑料管等。6.库房设置在地势略高的位置或人工垫高，以防积水。7.遇雨天或大气湿度超过85时，不得在露天施工。8.所有材料必须入库管理，焊材必须置于室内干燥、通风处，管材、阀门等大件材料室外放置时，必须设置防雨棚，以免材料受潮生锈、被雨淋，从而降低材料的使用性能。9.为保证焊接质量，焊条使用前必须经烘干合格后方可使用。当遇下列情况时，应采取措施，否则停止作业：室外作业遇雨；空气相对湿度大于90。第二章 施工总平面图1.临时占地 根据本工程的实际情况，设置临时工棚、水泥库、材料堆放场、安设搅拌机等，具体位置参见附表（4）施工总平面布置图。施工占地共计430m2。2.施工用水和施工用电2.1施工用水和生活用水 采用项目部附近企业、单位的供水系统，由5000L水车送水，具体用量以实结算。2.2施工用电电源业主提供。用电项目主要有焊接等工程用电以及生活、照明用电。根据施工设备用电量拟计划在现场设一台315KVA变压器，沿线设电杆至各施工点，同时需设两台100KW柴油发电机，以保证停电时正常施工。3.临时用地表详见附表（5） 第三章 劳动力计划安排经初步测算计划投入劳动力30至50，为保证全面能形成平行流水交叉作业，队下设组，各组之间以及内部既分工明确又互相配合。项目部将根据工程进展情况，随时对各组、队的工程内容、工作数量进行新的组编调整，即人员实行相对稳定，但又动态流动的管理方式。劳动力计划见下页表。所有施工人员在按计划分期分批进场前，必须做好战前动员和技术安全交底工作。详见附表（2）劳动力计划表第四章 主要设备材料、构件的用量计划为保证材料的按时进场，必须与管道、焊条等有关供货方提前做好联系工作，及时签订供货合同，为保证材料的及时供应奠定坚实的基础。根据工程进展的实际情况，制定动态的材料供应计划，做到材料供应量与工程需的实际需求量始终相适应。地材在同等条件、同等质量下要择优、择近购买。材料供应应抓好材质审定、计量出入库、信息反馈等环节，做到预算供料、计划用料。主要材料计划见预算表。第五章 关键部位施工方法与技术措施1、工艺安装技术措施1.1 管道施工原则管道施工按管线单线图进行，先主管、后支管，先地下、后地上，同一标高管线应尽可能同时安装施工原则。边预制、边安装，集中在预制场集中预制的施工形式。管道施工必须符合相应规范的要求。1施工准备管道预制组对、焊接预制件安装压力试验吹 洗防腐保温试运投产.2 管道施工基本程序1.3 管道施工技术措施1.3.1 施工准备1.3.1.1 技术准备a) 图纸会审施工前，由管道、焊接等有关专业技术人员会同设计、业主代表及监理工程师进行图纸会审，会审时做好图纸会审记录，把图纸会审中提出的问题在开工之前解决。b) 编制作业指导书、质量检验计划施工前，参照单位已编写的管道安装作业指导书，根据本装置特点及要求，由技术人员编制管道预制与安装、管道焊接、管道检验、管道试压吹洗等作业指导书和管道安装的质量检验计划，上报业主及监理工程师审批。c) 绘制单线图1) 对工程中的工艺管道实行单线图施工和管理，由我单位技术人员现场用计算机绘制。2) 单线图绘制依据管道安装平、剖面图。单线图上应注明管线编号、材质、设计压力、温度等。3) 在单线图上做到管线号、焊缝号、焊工号统一，可追溯性强。d) 施工记录表格的准备根据监理要求和交工技术文件规定准备好交工表格，根据单位质量体系控制程序及施工技术管理规定选定施工原始记录表格和体系运行监督检查表格。e) 技术交底1) 由总工程师、管道工程师、施工班组进行层层交底。2) 交清工程内容、工程量、施工技术措施、关键技术、特殊工艺要求、安全措施、质量标准、工序交接要求及其它注意事项等内容，尤其是暖气进户进出口问题，我施工单位采用红、黑色笔对进出水管线进行标识，进水管线为红色，出水管线未黑色，对每位施工人员进行逐个交底。1.3.1.2 焊接工艺评定、焊工资质a) 本工程管道使用的材质，进行焊接工艺评定，施焊前，只需与单位已有的焊接工艺评定进行对照，选用合适的焊接工艺评定。b) 所选的焊接工艺评定应经业主及监理工程师认可批准。c) 参加本工程管道焊接的焊工，取得相应项目焊接资格后才允许施焊。1.3.1.3 施工现场准备施工现场准备主要为施工现场达到“四通一平”（路通、电通、水通、通讯和场地平整）和管道预制场地准备，达到开工条件。1.3.1.4 施工机具准备施工机具已按照计划进入施工现场，并经检查合格，满足施工需要。1.3.1.5 材料准备材料准备为对管材、管件、阀门的检验。a) 检验程序检查产品质量证明书书检查出厂标志外观检查核对规格材质复验（必要时）标识入库保管b) 管道组成件和管道支承件必须具有制造厂的质量证明书，并与实物标识一致，其质量要求不得低于国家或行业现行标准的规定。c) 管道组成件和管道支承件的材质、规格、型号、质量应符合设计文件的规定，并按国家现行标准进行外观检查，不合格者不得使用：1) 钢管表面不得有裂缝、折皱、离层、发纹及结疤等缺陷。2) 钢管无超过壁厚负偏差的锈蚀、麻点、凹坑及机械损伤等缺陷。3) 法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其它降低强度和连接可靠性方面的缺陷。4) 螺栓、螺母应配合良好，螺纹完整，无划痕、毛刺等缺陷。d) 阀门检验1) 阀门必须具有出厂合格证、产品质量证明书和制造厂的铭牌，铭牌上标明公称压力、公称直径、工作温度和工作介质。2) 外观检查· 阀门内无积水、锈蚀、脏污、油漆脱落和损伤等缺陷，阀门两端有防护盖保护。· 阀杆与阀芯的连接是否灵活可靠，阀杆有无弯曲、腐蚀，阀杆与填料压盖相互配合松紧是否合适，以及阀杆上螺纹有无断丝等缺陷。· 垫片、填料规格、质量是否符合“阀门规格书”要求。· 阀门开度指示器指示是否正确，节流阀应检查其开闭行程及终端位置，并作出标记。· 阀门手轮、传动装置动作是否灵活。· 运输过程中有无损伤阀体、密封面、手轮或传动装置。3）阀门试压·设计压力大于1MPa的阀门应逐个进行壳体压力试验和密封试验。不合格者，不得使用。·阀门的壳体压力试验压力不得小于公称压力的1.5倍，以壳体填料无渗漏为合格；密封试验以公称压力进行，以阀瓣密封面不漏为合格。·试压合格的阀门，应及时排尽内部积水，并吹干。密封面上应涂防锈油，关闭阀门，封闭出入口，并填写阀门试验记录。e) 管道组成件和管道支承件在施工过程中应妥善保管，不得混淆或损坏，标记应明显清晰。1.3.2 管道预制1.3.2.1 管道预制包括管道组成件预制及管道支吊架预制，管道预制在预制场集中进行。1.3.2.2 总则a) 管道的预制在现场预制。b) 管道预制宜按单线图进行，管道预制应按单线图规定的数量、规格、材质选配管道组成件。自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。C)自由管段和封闭管段的加工尺寸允许偏差应符合下列规定。项目允许偏差自由管段封闭管段长度±10±1.5法兰面与管子中心垂直度DN1000.50.5100DN3001.01.0DN3002.02.0法兰螺栓孔对称水平度±1.6±1.6d) 管段预制组装应方便运输和吊装，并有足够的刚度和强度，必要时要采取临时加固措施。e) 预制管材、管件领取由施工班组提前三天提出所需材料计划，由技术人员核实，班组派专人领取，领料单应保存，材料应分类放好。f) 下料和组对之前，应仔细检查管材和管件，确认材质、壁厚和规格，对管材变形、严重划伤、法兰及阀门密封面损坏、管件有裂纹等不符合规范的材料应更换，并作好记录，对不符合规范的材料应作明显的标记，以防下次被误用。g) 预制好的管段作好记录，按单线图做好标记，做好检验印记；将内部清理干净，及时封闭管口，摆放整齐。h) 管道预制加工的每道工序均应认真核对管道组成件的有关标识。i) 预制件装卸时需加临时支撑，防止油漆损坏和管段变形。运出预制场的预制管段应办移交手续并登记，移交时提供单线图和各种施工记录，在单线图上标出预制情况。1.3.2.3 管子切割a) 本工程碳钢管主要采用砂轮切割机或氧乙炔火焰进行切割。镀锌管采切割机切割。b) 采用氧乙炔火焰切割，必须用磨光机将切割表面的氧化物清除，并保证尺寸正确和表面平整。c) 切割的切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等缺陷，切口端面倾斜偏差a不大于管子外径的1%，且不得超过3mm。测量图如下：d) 管材切割时，考虑到切割打磨和焊接造成收缩，管道下料时应留1-2mm余量，安装固定口处应留100mm以上的余量。1.3.2.4 管道坡口加工a) 管道坡口加工采用机械方法或采用火焊切割。当采用火焰加工时须用角向磨光机除去坡口表面的氧化皮、熔渣及影响焊接质量的表面层，并应将凹凸不平处打磨平整。坡口角度达到焊接要求。b) 坡口斜面及钝边端面不平度不大于0.5mm，坡口的形式和尺寸按下图：1.3.2.5 管道开孔 a) 管道开孔用氧乙炔火焊开孔，当用氧乙炔火焰开孔时必须用磨光机清理氧化层及飞溅。 b) 开孔完毕应清理掉管内铁屑，保持管内清洁。1.3.2.6 管子弯曲和成型a) 弯管制作采用液压弯管机煨制。b) 弯管机制作时，应随时用量角尺检查弯曲角度，确保弯管质量。c) 弯管尽量采用壁厚为正公差的管子制作，弯曲半径按设计要求。d) 弯管质量1) 不得有裂纹，不得存在过烧、分层等缺陷。2) 弯管的椭圆率不超过8%。3) 管端中心偏差值不超过3mm/m，当直管长度L大于3m时，总偏差不得超过10mm。1.3.2.7 螺纹加工a) 管螺纹采用电动套丝机加工。b) 套螺纹的管口不得有椭圆、斜口、毛刺及扩口等缺陷。c) 开始套螺纹时动着要慢，要稳重，不可用力过猛，以免套出的螺纹与管子不同心而造成啃扣、偏扣。d) 套好螺纹退出铰板时，铰板不得倒转回来，以免损伤板牙和螺纹或造成乱丝。e) 螺纹套好后应用连接件试一试，以用手力拧进23扣为宜，套丝数以拧紧后剩余35扣为宜；f) 加工完毕的螺纹件，暂不安装时在加工面上涂防锈油保护，并封闭管口妥善保管。1.3.2.8 管道支、吊架预制a) 管道支、吊架在管道安装前根据设计需用量集中加工、提前预制。b) 管道支、吊架的形式、加工尺寸应符合设计文件的要求：1) 钢板、型钢采用机械切割，切割后清除毛刺；2) 切口剪线与下料线偏差不大于2mm；3) 断口表面无裂纹，缺棱不大于1mm；4) 型钢端面剪切斜度不大于2mm。c) 管道支、吊架的螺栓孔用钻床或手工电钻加工。d) 管道支、吊架焊接后应进行外观检查，角焊缝应焊肉饱满、过渡圆滑，不得有漏焊、欠焊、烧穿、咬边等缺陷。e) 制作合格的管道支、吊架，及时涂防锈漆和编号标识，妥善保管。1.3.3 管道组对、焊接1.3.3.1 加工好的管段组对前要进一步核实管段的尺寸、位置，用记号笔在管段端标注与单线图相一致的焊缝编号，并严格按单线图所标焊缝编号进行组对。1.3.3.2 管道组对时应清理管内杂物，小管可用压缩空气吹扫，对于大管可用棉纱头拖管清理。管口组对前，应采用手工或机械的方法清理坡口及其内外表面的油、漆、锈、毛刺等污物，清理范围，对于碳素钢、不锈钢、合金钢应10mm。1.3.3.3 管道焊缝位置应符合下列要求：1) 直管段上两环缝间距，当公称直径DN150mm时，不应小于150mm；当DN150mm时，不应小于管外径，且不得50mm。2) 焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径。3) 环焊缝距支、吊架净距不应小于50mm；不宜在管道焊缝及其边缘上开孔。4) 穿墙及过楼板的管道，应加套管，管道的焊缝不宜置于套管内。1.3.3.4 管道组对时，壁厚相同的管子、管件组对，应使内壁平齐，其错边量不应超过壁厚的10%，且不大于2mm。1.3.3.5 管道对口时在距离接口中心200mm处测量，平直度允许偏差a为：DN100以下的管子为1mm；DN100及以上的管子为2mm。但全长允许偏差均为10mm。管道对口平直度测量如下图：1.3.3.6 工程施焊前，施工单位应具有相应项目的焊接工艺评定。焊接技术人员按照焊评制定焊接作业指导书。焊工施焊前，必须按规定进行考试，取得相应的合格项目后，方可上岗施焊。1.3.3.7 焊接时，风速超过下列规定，没有防风设施不得施焊。 1）手工电弧焊时，风速超过8m/s。1.3.3.8 焊接电弧1m范围内的相对湿度不得大于90%。1.3.3.9 当焊件表面潮湿、覆盖有冰雪，或在下雨、下雪刮风期间，焊工及焊件无保护措施时，不应进行焊接。1.3.3.10 焊接用的材料，应符合设计规定。材料必须有制造厂的质量证明书，其质量不得低于国家现行标准的规定。材料使用前，应按国家现行标准的规定进行检查验收。1.3.3.11 焊条使用前，应按规定烘干后才能使用。1.3.3.12 每道焊口焊完后，对焊缝表面每个接头进行修磨，焊工应在离焊缝50mm处，打上自己的钢印号，同时填写组对焊接记录。1.3.3.13 管道焊接时不得在焊件表面引弧或试验电流。1.3.3.14 管道组对点焊和焊接均应符合“焊接作业指导书”进行。1.3.4 管道安装1.3.4.1 管道安装一般要求a) 所有管道组成件、管道支承件、阀门、密封材料、紧固材料及施工焊接材料，未经检验，
