塔吊基础施工方案5.doc

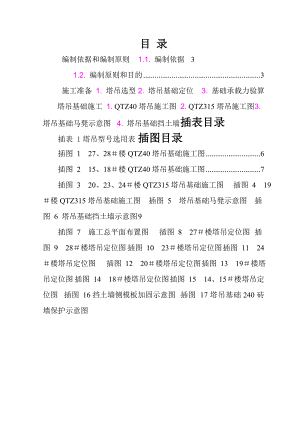

目 录 编制依据和编制原则1.1. 编制依据31.2. 编制原则和目的3 施工准备1. 塔吊选型2. 塔吊基础定位3. 基础承载力验算 塔吊基础施工1. QTZ40塔吊施工图2. QTZ315塔吊施工图3. 塔吊基础马凳示意图4. 塔吊基础挡土墙插表目录插表 1塔吊型号选用表插图目录插图 1 27、28楼QTZ40塔吊基础施工图6插图 2 15、18楼QTZ40塔吊基础施工图7插图 3 20、23、24楼QTZ315塔吊基础施工图插图 4 19楼QTZ315塔吊基础施工图插图 5 塔吊基础马凳示意图插图 6 塔吊基础挡土墙示意图9插图 7 施工总平面布置图插图 8 27楼塔吊定位图插图 9 28楼塔吊定位图插图 10 23楼塔吊定位图插图 11 24楼塔吊定位图插图 12 20楼塔吊定位图插图 13 19楼塔吊定位图插图 14 18楼塔吊定位图插图 15 14、15楼塔吊定位图插图 16挡土墙侧模板加固示意图插图 17塔吊基础240砖墙保护示意图1. 编制依据和编制原则1.1. 编制依据1、业主提供的本工程的全套施工图纸；2、我项目编制的施工总平面布置图；3、本工程现场实际情况和周边环境；4、厂家提供的塔吊资料。5、本工程地质勘察报告。6、建筑地基基础设计规范GB5000720021.2. 编制原则和目的根据工程施工图纸和施工总平面布置图对每栋楼的塔吊型号进行合理的选择；确定每栋楼塔吊的精确位置，根据地质情况对塔吊基础进行设计，以保证塔吊的使用及安全。2. 施工准备2.1. 塔吊选型根据施工总平面布置，总共选用4台QTZ40和5台QTZ315。具体每栋楼的选用型号如下表：插表 1塔吊型号选用表楼号型号2827#24#23#201918#14#、15#QTZ40QTZ3152.2. 塔吊基础定位详见每栋楼的塔吊基础定位图。塔吊基础埋深在自然地坪下约4.0m处，即第（2）持力层和第（3）持力层交界范围内。2.3. 基础承载力验算2.3.1. 地质情况说明根据业主提供的德胜凯旋花园图纸和岩土工程地质勘查报告，第（2）持力层为粉质粘土，承载力特征值fak105KPa；第（3）持力层为粉细砂，承载力特征值fak110KPa；设计桩顶地基持力层为第（4）中粗砂层，承载力特征值fak170KPa，压缩模量Es=33Mpa；第（5）持力层为细砂层，承载力为fak75KPa，压缩模量Es=3.10Mpa，为本区的软弱下卧层。地下水位稳定在自然地坪下约4.5m处（未采用井点降水时）。2.3.2. 地基承载力修正验算根据建筑地基基础设计规范GB5007-2002对地基承载力特征值进行修正和软弱下卧进行验算。地基承载力深度修正系数d3.01、 QTZ40塔吊Fafak+b（b-3）+dm（d-0.5）220.03 Kpa200KpapzL*B*(pk-pc)/(B+2*z*tan)*(L+2*z*tan)22.22Kpapcz m * dz44.0Kpapz + pcz 66.22Kpa<75Kpa软弱下卧层满足承载力要求。2、 QTZ315塔吊Fafak+b（b-3）+dm（d-0.5）220.0 Kpa200KpapzL*B*(pk-pc)/(B+2*z*tan)*(L+2*z*tan)20.39Kpapcz m * dz44.0Kpapz + pcz 64.39Kpa<75Kpa软弱下卧层满足承载力要求。2.3.3. 基础选型说明为了保证塔吊在施工中能正常使用，避免在井点降水停止以后不浸泡在水里。根据塔吊厂家提供的塔吊技术资料和德胜凯旋花园工程地质勘察报告对地基承载力进行验算。根据验算结果，需要对厂家提供的基础形式进行修改。（塔吊具体尺寸详见塔吊基础施工图）3. 塔吊基础施工3.1. QTZ40塔吊施工图3.1.1. 27、28楼QTZ40塔吊插图 1 27、28楼QTZ40塔吊基础施工图说明：QTZ40塔吊基础采用4.5m×4.5m×1.2m筏板，C30砼；垫层4.7m×4.7m，C15砼；钢筋采用HRB335，20，钢筋间距140mm，双层双向钢筋网片，保护层厚度均为50mm；拉构钢筋采用HRB335，18，隔二拉一，梅花型布置。3.1.2. 15、18楼QTZ40塔吊插图 2 15、18楼QTZ40塔吊基础施工图说明：QTZ40塔吊基础采用4.8m×4.8m×1.2m筏板，C30砼；垫层5m×5m，C15砼；钢筋采用HRB335，20，钢筋间距140mm，双层双向钢筋网片，保护层厚度均为50mm；拉构钢筋采用HRB335，18，隔二拉一，梅花型布置。3.2. QTZ315塔吊施工图3.2.1. 20、23、24楼QTZ315塔吊说明：QTZ315塔吊基础采用5.2m×5.2m×1.2m筏板，C30砼；垫层5.4m×5.4m，C15砼；钢筋采用HRB335，20，钢筋间距140mm，双层双向钢筋网片，保护层厚度均为50mm；拉构钢筋采用HRB335，18，隔二拉一，梅花型布置。插图 3 20、23、24楼QTZ315塔吊基础施工图3.2.2. 19楼QTZ315塔吊插图 4 19楼QTZ315塔吊基础施工图说明：QTZ315塔吊基础采用4.8m×4.8m×1.2m筏板，C30砼；垫层5m×5m，C15砼；钢筋采用HRB335，20，钢筋间距140mm，双层双向钢筋网片，保护层厚度均为50mm；拉构钢筋采用HRB335，18，隔二拉一，梅花型布置。3.3. 塔吊基础马凳示意图插图 5 塔吊基础马凳示意图说明：马凳钢筋采用HRB335，18，马凳间距1200mm。3.4. 塔吊基础挡土墙据塔吊基础布置定位图和现场挖土情况，塔吊基础需要砌筑挡土墙，挡土墙宽度370mm，长度和高度需要根据现场实际情况确定。塔吊基础下面和挡土墙内侧用级配砂石填充并夯实，工程量根据现场情况确定。挡土墙下面垫层做570mm宽，100mm厚，C15砼。插图 6 塔吊基础挡土墙示意图插图 7 施工总平面布置图插图 8 27楼塔吊定位图插图 9 28楼塔吊定位图插图 10 23楼塔吊定位图插图 11 24楼塔吊定位图插图 12 20楼塔吊定位图插图 13 19楼塔吊定位图插图 14 18楼塔吊定位图插图 15 14、15楼塔吊定位图插图 16挡土墙侧模板加固示意图说明：架体高度根据现场具体情况定。螺杆和塔吊基础钢筋焊接，木枋采用“3”型卡和钢管加固，并用钢管在架体上进行斜撑加固。插图 17塔吊基础240砖墙保护示意图说明：为了保证塔吊能正常使用和施工用地范围，塔吊安装完成后，需要土方回填。防止塔吊基础外侧土体塌方（尤其是雨季施工时），须采用1：2.5水泥砂浆，在塔吊四周砌筑240厚砖墙（高度根据现场定）。
