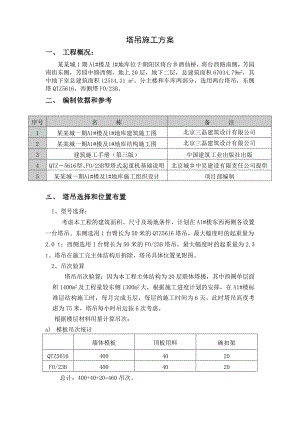

塔吊施工方案一、 工程概况：某某城1期A1#楼及1#地库位于朝阳区将台乡酒仙桥，将台西路南侧，芳园南街东侧，芳园中路西侧，地上20层，地下二层，总建筑面积67034.79m2，其中地下室总建筑面积12514.31 m2。分主楼和车库两部分，选用两台塔吊，东侧塔QTZ5616，西侧塔FO/23B。二、 编制依据和参考序号名 称备 注1某某城一期A1#楼及1#地库建筑施工图北京三磊建筑设计有限公司2某某城一期A1#楼及1#地库结构施工图北京三磊建筑设计有限公司3建筑施工手册（第三版）中国建筑工业出版社出版4QTZ5616型、FO/23B型塔式起重机基础说明北京城乡中昊建设有限责任公司提供5某某城一期A1#楼及1#地库施工组织设计项目部编制三、 塔吊选择和位置布置1、型号选择：考虑本工程的建筑面积、尺寸及场地条件，计划在A1#楼东西两侧各设置一台塔吊。东侧选用1台臂长为50米的QTZ5616塔吊，最大幅度时的起重量为2.0 t；西侧选用1台臂长为50米的FO/23B塔吊，最大幅度时的起重量为2.3 t。塔吊在施工完主体结构后拆除，塔吊具体位置见附图。2、吊次验算塔吊吊次验算：因为本工程主体结构为20层联体塔楼，其中西侧单层面积1400m2及工程量较东侧1300m2大，根据施工进度计划的安排，在A1#楼标准层结构施工时，每月完成五层，每层的施工时间为6天。此时塔吊高度考虑为75米，塔吊每小时吊运按6次考虑。 根据楼层材料用量计算吊次：a) 模板吊次统计墙体模板顶板用料碗扣架QTZ56164004020FO/23B4004020总计：400+40+20=460吊次。b) 钢筋吊次计算一层钢筋总量为：70吨 每吊钢筋平均重量2.0吨折合吊次为：70/2.0=35吊次。c) 总吊次时间计算总吊次为460+35=495吊次。所需时间495/6=82.5小时。考虑每天施工时间为14小时，则塔吊运行时间为5.9天，能够满足施工要求， A1#楼在结构施工时东西两侧各选用1台塔吊能满足使用要求。四、 塔吊基础的施工1.塔吊高度的确定建筑物主体高度为64米，包括地下总高约73米，考虑吊索长度、起吊物高度、安全操作距离等因素，塔吊升至75米高度可满足施工要求。2.塔吊基础选型根据北京城乡中昊建设有限公司提供的塔吊基础形式和勘察院提供的资料：持力层为粉细砂层、粘质粉土-砂质粉土1层及细中砂层，综合考虑的地基承载力标准值取220Kpa，因此选用的基础尺寸为QTZ5616: 6.5m×6.5m,厚度1600mm，混凝土强度等级C30；FO/23B：6.25m×6.25m，厚度为1350mm,混凝土强度等级为C35。基础下均为50mm厚细石混凝土垫层。3.基坑的土方开挖开挖时先用机械开挖，东侧塔基础挖至-10.325m，余下100mm人工清土，最终清至-10.425m；西侧塔基础挖至-10.075，余下100mm人工清土，最终清至-10.175。4.塔吊基础施工基础下做50mm厚细石混凝土垫层，待垫层强度达到设计强度的75%以后开始绑扎基础钢筋，吊装预埋节，然后使用C30（C35）混凝土一次浇注完成,待砼强度达到设计强度的90%（强度由试验室试压同条件养护的试块或现场回弹后通知）以后方可进行塔吊的安装。基础的截面与配筋见附图。4.1钢筋施工钢筋全部采用整料施工，由上下两层双排双向钢筋网片组成，东侧QTZ5616上铁16250，下铁22250,拉钩为16250，绑扎牢固；西侧FO/23B上铁25120，下铁25120，拉筋16480，绑扎牢固。4.2混凝土施工 由于塔吊基座较厚（1600mm、1350mm），因此混凝土施工时易产生裂缝，塑性裂缝和温差裂缝是最重要的因素，因而在施工过程中要严格控制温度及配合比；减小浇筑层厚度、振捣密实、保证混凝土质量均匀；及时养护，避免混凝土在阳光下暴晒。（1）混凝土浇筑采用“全面分层、薄层浇筑、循序渐进、一次到顶”的方法，分层浇筑，每层浇注厚度控制在250mm，禁止多浇。一边浇一边振捣，分层振捣密实使砼得水化热尽快散失，并且必须保证上下层混凝土在初凝前结合良好。防止混凝土内部与表面的温度差及混凝土表层与环境差太大，而使混凝土中产生温度应力裂缝。（2）砼下落高度要尽可能的低，贴近钢筋，防止砼发生离析。浇筑速度控制好，缓慢下落。（3）振捣棒振捣要做到“快插慢拔”，在振捣过程中振捣棒要上下略有抽动，使上下振动均匀。每点振捣时间一般为20-30秒，但还要视砼表面成水平不再显著下沉、不再出现气泡、表面泛出灰浆为准，振点间距不得超过400mm。分层浇筑时，振捣棒插入下层不得小于50mm，消除两层间接缝。振捣时，禁止振动预埋节和碰撞钢筋，避免造成预埋节位置变动。（4）砼浇注完毕，成型后立即采用薄膜覆盖，使砼处于湿润状态，防止水分外溢。五、 塔吊的安装、顶升和拆除QTZ5616型塔吊、FO/23B型塔吊的安装与顶升工作由“北京城乡中昊建设有限责任公司”负责，我项目部安排顶升的具体时间和具体高度，同时对“北京城乡中昊建设有限责任公司”的工作进行相应的配合。QTZ5616、FO/23B型塔式起重机均为上回转自升式塔式起重机，遵照规程采用自装自升法进行安装和顶升施工。1安装主要做法首先使用汽车起重机将所要安装的塔式起重机除塔身中间节以外的全部部件立装于安装位置，然后用本身的自升装置安装塔身中间节。2顶升主要做法顶升接高系统主要由顶升套架、引进轨道及小车、液压顶升机组等部分组成。步骤如下：2.1 回转起重臂使其朝向与引进轨道一致并加以锁定。吊运一个标准节到摆渡小车上，并将过渡节与塔身标准节相联的螺栓松开，准备顶升。2.2 开动液压千斤顶，将塔机上部结构包括顶升套架约上升到超过一个标准节的高度；然后使用定位销将套架固定，于是塔式起重机上部结构的重量就通过定位箱传递到塔身。2.3 液压千斤顶回缩，形成引进空间，此时将装有标准节的摆渡小车开到引进空间内。2.4 利用液压千斤顶稍微提起待接高的标准节，退出摆渡小车；然后将待接高的标准节平稳地落在下面的塔身上，并用螺栓连接。2.5 拔出定位销，下降过渡节，使之与已接高的塔身连成整体。2.6 顶升特别注意事项：在顶升作业过程中，必须有专人指挥，专人照看电源，专人操作液压系统，专人紧固螺栓。非操作人员不得登上爬升架的操作平台，更不得触动设备。顶升作业尽量安排在白天进行，夜间须有充足的照明。风力在四级以上禁止进行顶升作业。作业过程中如风力突然加大，要立即停止顶升，并禁固连接螺栓。顶升前应预先放松电缆，长度须略大于总爬升高度，并做好电缆卷筒的紧固工作。顶升过程中，须将回转机构制动住，严禁回转塔身及其他作业。顶升过程中如发现故障，立即停止作业，解决后才可继续进行。每次顶升前后，必须认真做好准备和检查工作。顶升后要认真检查各连接螺栓按规定扭力紧固，爬升套架滚轮与塔身标准节的间隙调整好，操作杆已回到中间位置，液压系统电源已切断等。3.塔吊的附着由于本工程A1#楼檐高为64.0米，结构施工至屋顶机房层时，塔吊高度达到最高点高度75米，需附着23道锚固，由北京城乡中昊建设有限责任公司随塔吊提升高度负责锚固。4拆除主要做法拆除方法与安装方法相同，仅程序相反，更需注意施工安全。在降落塔身拆除起重机时，须随着降落塔身的进程拆除相应的锚固装置，严禁在落塔之前先行拆除锚固装置。六、 塔吊监控1. 垂直度在塔吊塔身便于测量的部位，使用红油漆标出测量监测点，间隔高度25m左右，塔身全高布置三处或以上监测点，使用经纬仪进行监测。项目部测量班组在塔吊安装完毕后，进行首次垂直度检测，此后每次顶升塔吊前、后前后各进行一次检测。监测后测量班要立即将测量记录整理，报给项目部机械负责人，以便北京城乡中昊建设有限责任公司及时对塔身垂直度进行调整。2稳定安全性 测量班及塔吊司机要经常对塔身及塔基螺栓连接处进行检查。各种固定栓、销及焊接连接处如有发生变形、裂痕等异常情况，应立即停止使用塔吊并汇报项目部，待北京城乡中昊建设有限责任公司检修。七、 成品保护1、 对焊接好的预埋件进行保护，不得乱丢、蹬踩、污染，要在指定地点统一平稳堆放。2、 对绑扎好的预埋件进行保护，不得蹬踩和污染，砼浇筑过程中不得使预埋节位置变动，对预埋节钢板面的砼污染及时清理。3、 塔吊吊运物品过程中，吊运物不得与塔身及建筑物产生接触，防止发生碰撞危险。4、 其它事项遵照成品保护施工方案进行施工。八、 职业安全健康和环保要求 严格遵照安全技术交底和环保作业指导书中相关事项。、塔吊安装、顶升1、 基础施工砼强度必须达到90%后，方可进行整机安装。2、 塔吊安装、顶升、拆卸必须由专业队伍在队长的统一指挥下进行，并由技术和安全人员在场监护，操作室内只准一人操作，并严格听从信号指挥。3、 塔吊安装必须有专业人员按规定顺序进行，不得违章操作。4、 塔吊安装完成经项目安全技术验收合格（电源、电压达到380v，其变动范围±20V，无漏电现象，空载运转、行走、回转、起重、变幅、各机构的制动器、安全限位、防护装置等检查合格），总工签字后，方可投入使用。5、 在未安装配重前，严禁起吊荷载。6、 在风速超过60公里小时（四级）的情况下，塔机不得顶升、安装、拆卸。7、 起吊或落下塔身标准节时，要尽量靠近塔身。8、 在塔吊顶升过程中，严禁转动起重臂和使用起重吊钩。9、 塔顶支座与顶升套架按要求连接好后，方可开始顶升操作。10、 距轨道终端1m处必须设置限位器。11、 塔吊的四个固定支脚高出混凝土基座面150±5mm，四个支脚的销孔中心线应在同一平面内，允许公差0.1%，及绝对公差 2mm，预埋节的垂直度误差0.1%。基座表面平整度不超过3mm。12、 作好同步接地，接地电阻4。13、 附着时用经纬仪检查塔身的垂直并用撑杆调整垂直度，要求其垂直度偏差不得超过0.2%。、塔吊使用过程中注意事项1、 塔吊吊装运输必须垂直起吊后再进行摆臂，高于周边建筑物、维护物、电线等2m以上。2、 夜间施工，保证足够照明设施。塔吊施工要严格遵守北京市的有关规定，夜间施工时的照明不得影响周围居民的休息。3、 塔吊司机和指挥吊装的安全员必须持证上岗，必须遵守岗位职责，严禁违规操作。严禁塔吊司机疲劳作业。4、 塔吊司机必须每天定期检查塔吊各部件（易磨损的配件），发现问题及时修理，严禁在非正常情况下运转。5、 为使工程施工中的噪音降到最低限度，在选择施工设备上使用磨合好、噪音低的施工设备。6、 机械维修、维护做到油液无泄漏、不遗洒，废棉丝等按规定存放处理。7、 在东、西塔同时运行时，塔吊指挥人员必须作好协调，在两台塔吊回转半径交叉的施工区域，一塔作业，另一塔必须避让。8、 在作业中遇停电或电压下降时，应立即将控制器扳到零位，并切断电源。如吊有重物时，应稍松稍紧反复使用制动器，使重物缓慢的下降到安全地带。9、 作业时如遇大风，应立即停止作业，采取措施。10、 塔吊司机与吊装指挥人员必须持证上岗，作业时应与操作人员密切配合，禁止违章指挥和违章作业。11、 在每班塔吊运行前，塔吊司机必须进行试吊，确认制动器灵敏可靠、其他仪器无隐患时，方可进行作业，指挥人员负责对吊索吊具进行每日的检查，及时更换破损零件。12、 在物品起吊前，指挥人员必须对吊运物品进行检查，确定起吊物资无坠落危险时方可起吊。13、 所有人员进入现场必须正确戴好安全帽。、环保要求1、 在塔吊的选型上，要选用运行噪音较小的塔。塔吊的安装过程尽量在早8点至12点、下午2点到5点期间作业。2、 在安装和运行过程中要作好对废弃物的回收工作，避免对环境的污染。群塔方案某某城一期A1#及1#地库工程现场长约180,宽约160米, 为满中施工进度和吊装无盲区的需要,现场布置了2台塔机,型号分别为23B和5616.由于两塔的塔臂回转区域相互重叠, 在塔机运行时,极易发生塔机前臂或配重臂碰撞相邻塔机塔绳的情况,特别是在夜间,碰撞情况更易发生.特制定此方案,防止碰撞事故发生.一、组织管理. 为确保本工程施工期间，各塔机实现合理使用、安全作业，发挥塔机的最大效能，满中施工进度需要，并达到总体协调有力的目的，由项目部机械管理员作为负责人,全面负责对施工现场各塔机作业的指挥与协调。1.明确管理职责.机械管理员负责指挥、协调施工现场的塔机使用、维修、顶升和运行工作,各塔机管理员负责本单位塔机的日常管理、故障排除、紧急抢修、日常维修、检查等项工作.2.制定管理规定.经理部颁发了<<群塔作业综合管理规定>>,作为群塔作业的工作制度、作业准则和事故责任划分的依据.要求各单位的现场管理人员和施工作业人员必须严格执行各项规定并服从项目部的统一指挥、统一协调。3.加强对塔机司机的管理.严把人员关，选派责任心强、有较长驾龄、技术较全面的司机担任塔机驾驶任务。要求进入施工作业现场的塔机司机严格遵守各项规章制度和现场管理规定，做到严格自律、一丝不苟，禁止各行其是。4.加强对信号指挥人员的管理.本工程系塔水平交叉的特殊作业现场，塔机司机视野有限，因此信号指挥人员至关重要，必须选派有实际工作经验、责任心强、能强照顾全面的的信号指挥工作，并经考试合格、取得操作证书后方可上岗指挥。5.加强对起重工（挂钩工）的管理.所有起重工（挂钩工）在进入现场作业前，必须接受安全生产技术培训教育，明确工程施工中的管理规定，经考试合格后持证上岗。二、群塔平面布置1.要求塔机的塔臂高度必须有高度差，且回转时不得碰及相邻塔机的塔臂和塔身。2.高度必须在有限的自由高度和顶升高度中调整，且不得违章作业。三、群塔运行控制1运行原则规定如下。（1） 高塔让低塔。高塔机在转臂前，应观察低塔机的运行情况后再运行。（2） 后塔让先塔。在两塔机塔臂交叉区域内运行时，后进入该区域的塔机要避让先进入该区域的塔机。（3） 动塔让静塔。在两塔机塔臂交叉区域内作业时，在一塔机塔臂无回转、小车无行走、吊钩无运动，而另一塔机塔臂有回转或小车行走时，动塔机应避让静塔机。（4） 轻车让重车。在两塔机同时运行时，无载荷机应避让有载荷塔机。（5） 客塔让主塔、以单位实工作区域划分塔机工作区域，若塔机塔臂进入非本单位工作区域时，客区域的塔机要让主区域的塔机。塔机在运行中，各条件同时存在时，必须按以上排序原则执行。2 .塔机长时间暂停工作时，吊钩应起到最高处，小车拉到最近点，大臂按顺风向停置。为确保工程进度与塔机安全，塔机须确保驾驶室内24小时有塔机司机值班。交班、替班人员示当面交接时不得离开驾驶室，交接班时应认真做好交接班记录。3 .各作业人员必须严格执行“十不吊”的规定。（1） 指挥信号不明不准吊。（2） 斜牵斜挂不准吊。（3） 吊物重量不明或超负荷不准吊。（4） 散物捆扎不牢或物料装放过满不准吊。（5） 吊物上有人不准吊。（6） 埋在地下的物体不准吊。（7） 机械安全装置失灵或带病时不准吊。（8） 现场光线暗、看不清吊物起落点时不准吊。（9） 棱刃物与钢丝绳直接触无保护措施者不准吊。（10） 六级以上强风天气不准吊。4 .塔机与信号指挥人员必须配合对讲机。对讲机经统一确定频率后必须锁频，使用人员无权调必频率。要做到专机专用，不得转借。5 .信号指挥人员应与塔机组相对固定，无特殊原因不得随意更换指挥人员，指挥人员未经主管负责人同意，不得私自换岗。换班时应采用当面交接制。6 .现场用指挥语言采用普通话。指挥语言应规范，防止发生指挥错误。7. 指挥过程中，严格执行信号信号指挥人员与塔机司机的应答制度，即：信号指挥人员发出动作指令时，先呼叫被指挥人员发出动作指令时，先呼叫被指挥的塔机编号，待塔机司机应答后，信号指挥人员方可发出塔机动作指令。8 .信号指挥人员必须时刻目视塔机吊钩与吊物。塔机转臂过程中，信号指挥人员还须环顾相邻塔机的工作状态，并发出安全指示语言。安全指示语言必须明确、简短、完整、清晰。9 .起重工要掌握被吊物重心，按规定被吊物必须扎牢固。在被吊物跨越幅度大的情况下，要确保安全可靠，杜绝发生散捆现象。10.起重作业前、作业中和交班时，必须对钢丝绳进行全面检查与鉴定，严禁使用不合格的钢丝绳。11.在西塔南侧有高压线通过,塔司和信号工在作业当中必须保证安全.在作业过程中避开高压线,防止触电事故发生.
