塔吊基础专项施工方案.doc

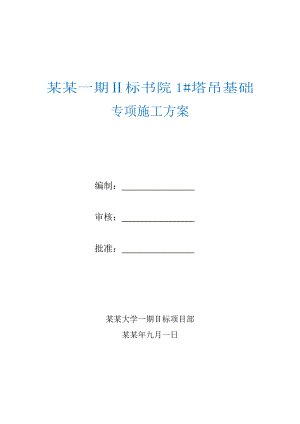

某某一期标书院1#塔吊基础专项施工方案编制： 审核： 批准： 某某大学一期标项目部某某年九月一日学生书院1#塔吊基础专项施工方案目 录第一章 编制依据1第二章 工程概况1第三章 塔吊布置依据及位置确定因素13.1塔吊布置原则13.2 平面、立体考虑因素13.3高度考虑23.4塔吊选型及布置23.5塔吊基础施工方法23.6质量保证措施33.7安全保证措施43.8现场塔吊防雷、接地措施5第四章 塔吊基础选择及验算64.1、 TC5610塔吊基础要求及验算6附图：施工现场平面布置某某某某大学书院1#塔吊基础专项施工方案第一章 编制依据1.1某某市某某建筑集团有限公司机械使用规定1.2建筑施工安全检查标准 (JGJ59-99)1.3施工现场临时用电安全技术规范(JGJ46-88)1.4建筑机械使用安全技术规程 (JGJ33-2001)1.5建筑机械使用安全技术规程 (JGJ80-91)1.6建筑塔式起重机安全规程 (GB5144-85)1.7中联TC5610说明书1.8建设工程项目管理规范 (GB/T50326-2001)第二章 工程概况某某某某大学学生书院、院士楼工程，某某大学校区建设一期标段场地分成C-1书院、C-2院士楼、E1栋，层数：6，建筑面积：6417.91m2，建筑高度：20.2 m ；E2栋，层数：6，建筑面积：4685.71m2 ，建筑高度：20.2 m；E3栋，层数：6，建筑面积：9069.56m2，建筑高度：20.2 m ；E4栋，层数：7，建筑面积：5638.14m2 ，建筑高度：23.2 m；E5栋，层数：9，建筑面积：5079.84m2 ，建筑高度：29.2 m；E6栋，层数：7，建筑面积：4113.62m2 ，建筑高度：23.2 m；书院组团总建筑面积：35004.78 m2。院士楼：层数：2，建筑面积：2584.51m2 。框剪结构；书院及院士楼建筑面积合计约为三万九千平米。第三章 塔吊布置依据及位置确定因素3.1塔吊布置原则(1) 塔式起重机起重臂杆能够覆盖整个施工的工程，即施工的建筑的各处工作面均在塔式起重机的工作半径范围内。(2) 塔式起重机起重臂能够覆盖的堆场材料需吊最外边线。(3) 附着式塔式起重机其布置位置要便于附着支撑杆的安装，并使其受力合理，便于塔身升节和降节。(4) 塔吊的起重高度性能必须与满足结构最高度的使用要求。3.2 平面、立体考虑因素 根据书院楼地块的平面情况，现暂定将塔吊分别布置在以下位置：1#塔吊布置在E2号楼位置，可覆盖E1E3三幢楼施工；2#塔吊布置在E3，E5号楼位置，可覆盖E4E6三幢楼施工。3#塔吊布置在E6号楼位置。3.3高度考虑 1#塔吊为56米臂长，E5幢最高建筑高度20.2 m 米，塔吊独立安装高度40.5米的高度满足施工要求。3.4塔吊选型及布置安装位置现场编号覆盖范围型号安装参数臂长初始安装高度（ m）塔吊独立安装高度（ m）E2幢侧边1#E1、 E2 TC56105630405塔吊编号、型号、安装参数表：塔吊平面相对位置见附图：3.5塔吊基础施工方法351 施工工艺 塔吊基础测量定位土方开挖清槽验槽垫层施工砖胎模施工内侧抹水泥砂浆钢筋绑扎塔吊预埋件安装隐蔽验收塔吊基础砼浇筑352 测量定位：根据施工现场总平面布置图对现场塔吊位置进行定位放线。353 垫层施工垫层采用C15砼，厚度为10CM，上表面需平整，水平度偏差控制在0.2%以内。垫层具有一定的强度后，方可进行其它工序。354 基础砖胎模施工 垫层施工完成后，在塔吊基础外围用M10砂浆砌筑240MM水泥灰砂砖墙砖胎模，并在砖胎模内侧抹1：2水泥砂浆。355钢筋绑扎及塔吊预埋件安装塔吊基础底板钢筋见塔吊基础配筋图，钢筋绑扎完成后进行地脚螺栓等预埋件安装，螺栓预埋件由塔吊安装公司进行施工，必须保证预埋定位准确。356 塔吊基础混凝土施工 1）1#塔吊基础砼浇筑厚度为1500MM，采用溜槽进行砼的浇筑。2）基础砼浇筑完成后，需进行浇水养护，在基础顶面铺设一层塑料布、两层阻燃草垫被，以减少混凝土的温度差。3）混凝土浇筑完成后12小时以后进行浇水养护工作，必须保持混凝土始终处于湿润状态，养护时间不小于14天。4）基础混凝土强度等级为C35。基础砼浇筑时应做同条件混凝土试块。3.6质量保证措施361 设置质量管理机构 为确保工程质量，从组织上给予保证，成立以项目经理为首，有专职质检人员等参加的质量管理网络。362 保证人员素质 人员素质的保证是工程质量最根本的保证。选派从事过类似规模工程的现场施工管理人员及操作工人，并在施工前进行培训和对其进行详细的技术交底。363 明确责任，实行奖罚制度 质量管理方法采用分级管理，责任到人。为促进对工程质量的管理，对管理人员及操作工人实行奖罚制。364 确保工程质量的技术管理措施1）各级技术、工程管理人员必须熟悉图纸，了解设计意图，掌握施工及验收规范、规程。2）编制施工方案要经审批后实施。3）技术交底关：施工前，由项目总工组织项目相关管理人员和外协主要管理人员进行方案交底，操作前，由相关责任人组织对相关操作工人分别进行详细技术交底。4）责任关：质量分级管理，责任明确。5）自检关：严格执行“三检制”，确保道道工序受控是保证工程质量的重要方法。6）材料关：严格控制好钢筋、混凝土等材料的质量。7）成品保护关：抓好成品的保护，重点是抓好职工教育和成品的防护措施。8）资料关：保证技术资料及时、真实、正确；并与施工实际情况同步。3.7安全保证措施1）成立现场安全、消防领导小组。2）对挖好的基坑要做好防护措施：在基坑边搭设1.2M高防护栏杆，内侧封密目网，安全网绑扎牢固，不得漏绑，松扣。严禁任何人在坑边休息，并应注意边坡的稳定，在下大雨时应暂停施工，并在雨后检查土壁的稳定情况。基坑边不得乱堆乱放杂物、工具、以防坠落伤人。 工人上下基坑应搭设稳固的安全的阶梯，避免发生坠落。阶梯用钢管搭设。3）安全用电电工作业必须经专业安全技术培训，考试合格，持证上岗，非电工严禁进行电气作业。电工接受临电、暂设电气安装任务后，必须认真领会落实临时用电安全施组和安全方案措施交底的内容，施工用电线路架设必须按相关规则进行，凡临时用电使用超过（含）8个月以上，应按正式线路架设，如改装安全施组设计规定，未经同意不得改变。电工作业时，必须穿绝缘鞋，戴绝缘手套，酒后不准操作。所有绝缘，检测工具应妥善保管，严禁它用，并应定期检查。4）混凝土浇筑浇筑砼使用的溜槽应连接牢固。操作部位应有护身栏杆，不准直接站在溜槽帮上操作。夜间浇筑混凝土时，应有足够的照明设备。振捣棒电机及电缆线必须绝缘可靠，电缆线不得和钢筋直接接触，应用木主或其他塑料绝缘物将电缆和钢筋隔离开，并要有专人看护电缆防止电缆破皮、被砸伤等。振捣棒手要戴绝缘手套。3.8现场塔吊防雷、接地措施 施工现场临时用电规范JGJ46-2005，其中说明塔式起重机可以不做避雷针，但必须做可靠接地。 根据现场情况，我部拟定以下防雷措施： 塔吊防雷接闪器采用针式接闪器，在塔吊最顶部焊接针式接闪器，针尖高于塔顶1000MM。避雷针采用直径20镀锌钢管磨尖，安装长度高于塔帽1米。防雷接地极采用一字型接地体，由中间接地极引至塔吊防雷引下线部位。防雷接地连接处焊接饱满，焊接倍数按规范规定要求，接地电阻1 。塔吊电气重复接地单独打一根L50*50*2500MM的镀锌角钢，引至塔吊专用接地装置，采用铜质编制软线连接，接地电阻6 。保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线固定在螺栓上，一端固定在开关箱内保护接地端子板上。该线直径与塔吊进线同截面。以上为塔吊防雷接地措施。第四章 塔吊基础选择及验算4.1、 TC5610塔吊基础要求及验算a) TC5610塔机选用（6000×6000×1500）基础，；砼强度等级C35，基础表面平整度允许偏差1/1000。塔吊地耐力要求不得少于0.11MPa，根据地勘报告显示1#塔吊位置处地耐力为 17T/（含砾粘土）层，完全满足布置塔吊基础设置要求。b) 塔吊基础底标高为-3.5米，四周砌筑砖胎模，砼浇筑完后回填砂石，确保地面不裂缝。TC5610矩形板式基础计算书一、塔机属性塔机型号TC5610塔机独立状态的最大起吊高度H0(m)40.5塔机独立状态的计算高度H(m)40.5塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6二、塔机荷载塔机竖向荷载简图 1、塔机自身荷载标准值塔身自重G0(kN)561起重臂自重G1(kN)62.5起重臂重心至塔身中心距离RG1(m)28.55小车和吊钩自重G2(kN)3.8最大起重荷载Qmax(kN)60最大起重荷载至塔身中心相应的最大距离RQmax(m)13.7最小起重荷载Qmin(kN)9.4最大吊物幅度RQmin(m)56最大起重力矩M2(kN·m)Max60×13.7，9.4×56822平衡臂自重G3(kN)45平衡臂重心至塔身中心距离RG3(m)6.13平衡块自重G4(kN)146平衡块重心至塔身中心距离RG4(m)12.24 2、风荷载标准值k(kN/m2)工程所在地广东 某某市基本风压0(kN/m2)工作状态0.2非工作状态0.75塔帽形状和变幅方式锥形塔帽，小车变幅地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数z工作状态1.59非工作状态1.59风压等效高度变化系数z1.3风荷载体型系数s工作状态1.95非工作状态1.95风向系数1.2塔身前后片桁架的平均充实率00.35风荷载标准值k(kN/m2)工作状态0.8×1.2×1.59×1.95×1.3×0.20.77非工作状态0.8×1.2×1.59×1.95×1.3×0.752.9 3、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1(kN)561+62.5+3.8+45+146818.3起重荷载标准值Fqk(kN)60竖向荷载标准值Fk(kN)818.3+60878.3水平荷载标准值Fvk(kN)0.77×0.35×1.6×40.517.46倾覆力矩标准值Mk(kN·m)62.5×28.55+3.8×13.7-45×6.13-146×12.24+0.9×(822+0.5×17.46×40.5)831.55非工作状态竖向荷载标准值Fk'(kN)Fk1818.3水平荷载标准值Fvk'(kN)2.9×0.35×1.6×40.565.77倾覆力矩标准值Mk'(kN·m)62.5×28.55-45×6.13-146×12.24+0.5×65.77×40.51053.33 4、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN)1.2Fk11.2×818.3981.96起重荷载设计值FQ(kN)1.4FQk1.4×6084竖向荷载设计值F(kN)981.96+841065.96水平荷载设计值Fv(kN)1.4Fvk1.4×17.4624.44倾覆力矩设计值M(kN·m)1.2×(62.5×28.55+3.8×13.7-45×6.13-146×12.24)+1.4×0.9×(822+0.5×17.46×40.5)1209.47非工作状态竖向荷载设计值F'(kN)1.2Fk'1.2×818.3981.96水平荷载设计值Fv'(kN)1.4Fvk'1.4×65.7792.08倾覆力矩设计值M'(kN·m)1.2×(62.5×28.55-45×6.13-146×12.24)+1.4×0.5×65.77×40.51530.36三、基础验算矩形板式基础布置图基础布置基础长l(m)6基础宽b(m)6基础高度h(m)1.5基础参数基础混凝土强度等级C35基础混凝土自重c(kN/m3)25基础上部覆土厚度h(m)0基础上部覆土的重度(kN/m3)19基础混凝土保护层厚度(mm)40地基参数地基承载力特征值fak(kPa)170基础宽度的地基承载力修正系数b0.3基础埋深的地基承载力修正系数d1.6基础底面以下的土的重度(kN/m3)19基础底面以上土的加权平均重度m(kN/m3)19基础埋置深度d(m)2.5修正后的地基承载力特征值fa(kPa)247.9地基变形基础倾斜方向一端沉降量S1(mm)20基础倾斜方向另一端沉降量S2(mm)20基础倾斜方向的基底宽度b'(mm)5000 基础及其上土的自重荷载标准值： Gk=blhc=6×6×1.5×25=1350kN 基础及其上土的自重荷载设计值：G=1.2Gk=1.2×1350=1620kN 荷载效应标准组合时，平行基础边长方向受力： Mk''=G1RG1-G3RG3-G4RG4+0.5Fvk'H/1.2 =62.5×28.55-45×6.13-146×12.24+0.5×65.77×40.5/1.2 =831.35kN·m Fvk''=Fvk'/1.2=65.77/1.2=54.81kN 荷载效应基本组合时，平行基础边长方向受力： M''=1.2×(G1RG1-G3RG3-G4RG4)+1.4×0.5Fvk'H/1.2 =1.2×(62.5×28.55-45×6.13-146×12.24)+1.4×0.5×65.77×40.5/1.2 =1219.6kN·m Fv''=Fv'/1.2=92.08/1.2=76.73kN 基础长宽比：l/b=6/6=11.1，基础计算形式为方形基础。 Wx=lb2/6=6×62/6=36m3 Wy=bl2/6=6×62/6=36m3 相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩： Mkx=Mkb/(b2+l2)0.5=1053.33×6/(62+62)0.5=744.82kN·m Mky=Mkl/(b2+l2)0.5=1053.33×6/(62+62)0.5=744.82kN·m 1、偏心距验算 相应于荷载效应标准组合时，基础边缘的最小压力值： Pkmin=(Fk+Gk)/A-Mkx/Wx-Mky/Wy =(818.3+1350)/36-744.82/36-744.82/36=18.85kPa0 偏心荷载合力作用点在核心区内。 2、基础底面压力计算 Pkmin=18.85kPa Pkmax=(Fk+Gk)/A+Mkx/Wx+Mky/Wy =(818.3+1350)/36+744.82/36+744.82/36=101.61kPa 3、基础轴心荷载作用应力 Pk=(Fk+Gk)/(lb)=(818.3+1350)/(6×6)=60.23kN/m2 4、基础底面压力验算 (1)、修正后地基承载力特征值 fa=fak+b(b-3)+dm(d-0.5) =170.00+0.30×19.00×(6.00-3)+1.60×19.00×(2.50-0.5)=247.90kPa (2)、轴心作用时地基承载力验算 Pk=60.23kPafa=247.9kPa 满足要求！ (3)、偏心作用时地基承载力验算 Pkmax=101.61kPa1.2fa=1.2×247.9=297.48kPa 满足要求！ 5、基础抗剪验算 基础有效高度：h0=h-=1500-(40+25/2)=1448mm X轴方向净反力： Pxmin=(Fk/A-(Mk''+Fvk''h)/Wx)=1.35×(818.300/36.000-(831.354+54.808×1.500)/36.000)=-3.572kN/m2 Pxmax=(Fk/A+(Mk''+Fvk''h)/Wx)=1.35×(818.300/36.000+(831.354+54.808×1.500)/36.000)=64.945kN/m2 假设Pxmin=0,偏心安全，得 P1x=(b+B)/2)Pxmax/b=(6.000+1.600)/2)×64.945/6.000=41.132kN/m2 Y轴方向净反力： Pymin=(Fk/A-(Mk''+Fvk''h)/Wy)=1.35×(818.300/36.000-(831.354+54.808×1.500)/36.000)=-3.572kN/m2 Pymax=(Fk/A+(Mk''+Fvk''h)/Wy)=1.35×(818.300/36.000+(831.354+54.808×1.500)/36.000)=64.945kN/m2 假设Pymin=0,偏心安全，得 P1y=(l+B)/2)Pymax/l=(6.000+1.600)/2)×64.945/6.000=41.132kN/m2 基底平均压力设计值： px=(Pxmax+P1x)/2=(64.94+41.13)/2=53.04kN/m2 py=(Pymax+P1y)/2=(64.94+41.13)/2=53.04kPa 基础所受剪力： Vx=|px|(b-B)l/2=53.04×(6-1.6)×6/2=700.11kN Vy=|py|(l-B)b/2=53.04×(6-1.6)×6/2=700.11kN X轴方向抗剪： h0/l=1448/6000=0.244 0.25cfclh0=0.25×1×16.7×6000×1448=36272.4kNVx=700.11kN 满足要求！ Y轴方向抗剪： h0/b=1448/6000=0.244 0.25cfcbh0=0.25×1×16.7×6000×1448=36272.4kNVy=700.11kN 满足要求！ 6、地基变形验算 倾斜率：tan=|S1-S2|/b'=|20-20|/5000=00.001 满足要求！四、基础配筋验算基础底部长向配筋HRB335 25200基础底部短向配筋HRB335 25200基础顶部长向配筋HRB335 25200基础顶部短向配筋HRB335 25200 1、基础弯距计算 基础X向弯矩： M=(b-B)2pxl/8=(6-1.6)2×53.04×6/8=770.12kN·m 基础Y向弯矩： M=(l-B)2pyb/8=(6-1.6)2×53.04×6/8=770.12kN·m 2、基础配筋计算 (1)、底面长向配筋面积 S1=|M|/(1fcbh02)=770.12×106/(1×16.7×6000×14482)=0.004 1=1-(1-2S1)0.5=1-(1-2×0.004)0.5=0.004 S1=1-1/2=1-0.004/2=0.998 AS1=|M|/(S1h0fy1)=770.12×106/(0.998×1448×300)=1776mm2 基础底需要配筋：A1=max(1776，bh0)=max(1776，0.0015×6000×1448)=13032mm2 基础底长向实际配筋：As1'=15209mm2A1=13032mm2 满足要求！ (2)、底面短向配筋面积 S2=|M|/(1fclh02)=770.12×106/(1×16.7×6000×14482)=0.004 2=1-(1-2S2)0.5=1-(1-2×0.004)0.5=0.004 S2=1-2/2=1-0.004/2=0.998 AS2=|M|/(S2h0fy2)=770.12×106/(0.998×1448×300)=1776mm2 基础底需要配筋：A2=max(1776，lh0)=max(1776，0.0015×6000×1448)=13032mm2 基础底短向实际配筋：AS2'=15209mm2A2=13032mm2 满足要求！ (3)、顶面长向配筋面积 基础顶长向实际配筋：AS3'=15209mm20.5AS1'=0.5×15209=7605mm2 满足要求！ (4)、顶面短向配筋面积 基础顶短向实际配筋：AS4'=15209mm20.5AS2'=0.5×15209=7605mm2 满足要求！ (5)、基础竖向连接筋配筋面积 基础竖向连接筋为双向12200。五、配筋示意图12200矩形板式基础配筋图附图1： 塔机防雷接地做法附图2：塔吊预埋螺栓固定基础做法
