混凝土路面专项工程施工组织设计方案.doc

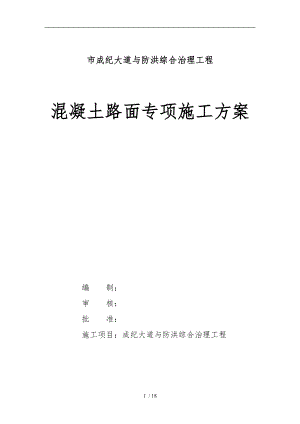

市成纪大道与防洪综合治理工程混凝土路面专项施工方案编 制：审 核：批 准：施工项目：成纪大道与防洪综合治理工程混凝土路面专项施工方案一、编制说明与依据1、编制说明该实施性施工组织设计结合我单位拥有的机械设备、技术装备以与多年积累的类似工程施工经验，依据有关标准和技术条件，以“科学组织、精心施工、合理安排的理念为指导编写而成。本方案作为指导施工的依据，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备与周转材料配备、主要分局部项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工与环境保护措施等诸多因素尽可能充分考虑，突出科学性与可行性，是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。2、编制依据(1) 设计图纸与业主统一下发的亚行贷款城市根底设施开展项目水泥混凝土路面分部工程施工要求；(2) 现行的公路工程施工技术规、公路工程设计规、公路工程质量检验评定标准、城市道路工程施工与质量验收规、公路工程土工试验规程、公路水泥砼路面施工技术规2003与相关的技术标准与规；二、工程概况 成纪大道建筑场地位于市籍侧，西起五里铺桥头，东至峡口渭河大桥，全长10.361Km，为城市级次干道，红线宽24m。线路地貌单元属于北山山地，主要分布于籍侧，相对高差150300m，河谷下切和溯源侵蚀强烈山梁呈条带状，冲沟呈树枝状。我标段合同段路面工程起点桩号为K3+650,终点桩号为K7+000，全长3.35公里。设计主车道宽度16米，图纸设计结构层为25cm8%天然砂砾掺灰层、20cm水稳碎石基层、24cm水泥砼面层。三、总体施工部署 根据业主统一下发的亚行贷款城市根底设施开展项目水泥混凝土路面分部工程施工要求，结合现场实际和以往的施工经验，本项目混凝土路面施工采用三辊轴机组铺筑工艺，由于三轴整平机本身的局限性，不能象滑模摊铺机那样一次性完成砼路面摊铺成型作业，需要配合人员和辅助机具较多，开工前必须进展大量的各项准备工作，因此该分部工程实施总的原那么是“科学策划、充分准备、规操作、精细检查、总体受控。3.1项目组织机构为确保目标的实现，我们将按业主的要求，与设计单位、监理单位与各方面严密配合，施工中加强统一指挥，统一调度，做到精心组织，合理安排，文明施工，建立健全各项技术、质量管理制度，配备足够的工程机械和组建具有丰富施工经验的专业施工队伍，投入本次工程施工中。根据本工程特点与工程量，并保证工程顺利进展和有效指挥，我项目经理部专门设立混凝土路面分部，配备分部负责人、技术负责人各一名，施工员、技术员各1名，项目部质检、安全、设备材料、财等部门配合工作，相应人员均由具有丰富的管理经验和专业技术水平的人员担任，形成一个高效、精干的强有力的管理机构，确保工程质量自始至终处于良好的受控状态，具体人员配备如下：分部负责人：王源技术负责人：岗和平施工员：江龙、安安安全负责：王源质检负责：安安技术员测量：江龙试验负责：王晓平配料负责：颜博养生负责：权栋3.2施工队伍准备与安排 为确保项目施工质量，精心挑选具有多年混凝土路面施工经验的队伍，具体为现场配备劳动力不少于24人，其中设备操作手2人，模板工6人，混凝土工6人、切缝锯纹2人，钢筋工2人，配合人员6人，拌合站配备劳动力6人。3.3设备与机具配置施工前配备齐全施工机械与配套的机具，并有足够的配件，做好开工前的保养，调试和试机，并保证在施工期间不发生有碍施工进度和质量的故障，具体配置见下表。序号机械名称机械台数机械品牌规格型号机械性能施工用途1混凝土拌合楼1良好拌和混凝土2混凝土罐车1徐工14T良好运输混凝土3装载机1常林50型良好上料4三辊轴整平机1海天路况4良好摊铺、平整5振捣棒假设干凌50良好振捣密实6真空吸水机15T良好吸水，早强7旋转式地面抹光机3良好抹面收光8切缝机1良好切缝9刻纹机1良好锯纹10发电机115KW良好备用11钢筋设备假设干良好依据需要配置12洒水车1良好洒水养护13测量仪器2良好中线与高程14其他设备假设干良好依据需要配置四、施工方案4.1施工准备 水泥混凝土路面面层施工采用集中拌合，利用混凝土罐车运输至现场摊铺、捣实，该工程设计主车道宽度为16米，按照板块划分分4幅浇筑，采用隔幅浇筑的方法施工。  a. 拌和站设置:设置在摊铺路段的中间位置，并能使拌和站的布置满足材料储运、存放、混合料拌和、运输、供电、供水、钢筋加工与场地防水、排水等使用要求。b. 拌和站与配套设备安装、检测、调试、保养完毕处于待用状态，备齐可供使用l0d以上的材料，且各项材料均经过检测符合要求，配合比设计满足设计要求。c. 基层的检查验收与修补:检测基层的强度、压实度、结构层厚度、平整度、高程、横坡等，各项指标均满足规要求，基层外表浮动矿料扫至路面以外，外表杂物已经清扫干净。d. 人员培训与技术交底:在摊铺开始前，对施工、试验、机械、管理等岗位的技术人员进展了技术交底，对各工种技术工人进展技术操作培训。技术人员、操作工人对工序衔接、各工序技术要求做到心中有数。  e. 道路、通信准备:确保施工时运送混凝土的道路畅通，不得延误运输时间和损坏基层。在摊铺现场和拌和站之间建立快速有效的通信指挥系统，有专人不连续值班，进展生产协调和指挥。4.2工艺流程  基层验收测量放样与模板安装混凝土拌和混凝土运输卸料与布料振捣拉杆安装人工补料三辊轴整平真空吸水精平饰面切缝养生填缝硬刻槽成品检测与交工验收。3.3  测量放样与模板安装  1)测量放样支立模板前在基层上进展模板安装与摊铺位置的测量放样，对桩位按宽4m长每10m设一桩放样，对敷设的导线每10米进展高程测量。测量放样的质量要求和允许偏差符合测量规的规定。 2)模板的要求模板采用刚度足够的槽钢制成;模板的高度为面板设计厚度24cm；长度以两人能够搬动为宜6m。3)模板的安装模板安装的平面位置和高度通过拉线绳进展控制；模板垂直度通过垫木楔方法调整；底部的空隙用砂浆封堵;模板之间采用螺栓连接，模板的固定采用背部焊接钢筋固定支架，支架间距在lm以，用钢钎固定；模板侧与混凝土接触外表涂脱模剂。模板安装稳固、顺直、平整、无扭曲，相邻模板连接严密平顺，模板底部不得有漏浆、前后错茬、上下错台等现象。模板能承受摊铺、振捣、整平等设备的冲击和振动而不变形、不位移。4)模板的安装精度模板安装完毕后，对平面位置、高程、宽度、顶面平整度等进展检查，检查结果满足规要求。  5)模板的拆除当混凝土抗压强度不小于8.0Mpa时方可拆模;拆模时使用专用的工具，不能损坏板边、板角和传力杆、拉杆周围的混凝土，同时不能损坏模板;拆下的模板与时去除砂浆等物，并矫正变形和修护局部损坏。4.4混凝土拌和  1)搅拌楼的设备和容量满足三辊轴摊铺机的需要。2)拌和楼需经过标定，并配备和采用有计算机自动称料和砂含水率自动反应控制系统的拌和楼进展生产，每天打印出混凝土配料的统计数据和误差。如发现配料误差大于精度要求，分析原因，排除故障，保证拌和精度。定期测定集料含水率，并进展混凝土的配合比调整。3)最短拌和根据拌和物的黏聚性、均匀性与强度稳定性由试拌确定最短拌和时间。 4)外加剂以溶液掺加：溶液于施工前1d配制好，施工中连续不断地拌和均匀，并每隔一段时间去除池底沉淀。 5)拌和质量检验和控制：按规要求检验混凝土的各项指标，预留抗弯拉强度和抗压强度试件，控制混凝土出厂温度在10一35之间。混凝土拌和物均匀一致，每盘料之间的坍落度允许误差为l0mm。 4.5混凝土运输：采用罐车进展，至少配备3台以上。4.6卸料与布料 1)布料前将下承层外表清扫干净，并洒水润湿。 2)有专人指挥车辆均匀卸料;在摊铺宽度围，宜分多堆卸料。采用人工布料，尽量防止布料整平过的混凝土外表留下踩踏的脚印，还要防止将泥土踩踏人路面中。布料速度与摊铺速度相适应，并不低于30-40m/h。  3)布料的松铺系数根据混凝土拌和物的坍落度和路面横坡大小确定，一般在1.12-1.25之间。坍落度大时，取低值，坍落度小时，取高值。超高路段，横坡高的一侧，取高值，横坡低的一侧，取低值。布料后混合料外表大致平整，不得有明显的凹陷。4.7密排振实  1)混合物布料长度大于l0m时，可开始振捣作业。  2)振捣作业采用插入密排振捣棒组时，间歇插入振捣，每次移动距离不宜超过振捣棒有效作用半径的1.5倍，并不得大于0.5m，振捣时间宜为15-30s。特别注意板边，板角的振捣工作，振捣器不应碰撞传力杆和拉杆，防止改变其正确位置。4.8拉杆安装 面板振实后，立即安装纵缝拉杆。插入的拉杆应结实，不得松动、碰撞或拔出。假设发现拉杆松脱或漏插，应在横向相邻路面钻孔重新植入。4.9人工补料 在三辊轴滚压前，振实料位高度宜高于模板顶面5-20mm，在滚压后进展观察，混凝土外表过高时人工铲除，过低时用混合料补平，应使外表大致平整，无踩踏和混合料分层离析现象，严禁使用水泥浆找平。  4.10三辊轴整平  1)作业单元划分：三辊轴整平机按作业单元分段整平，作业单元长度宜为20-30m,振实作业与三辊轴整平两道工序之问的时间间隔不宜超过15 min。 2)滚压方式与遍数：在一个作业单元长度，采用前进振动、后退滚压的 方式作业，宜分别进展2-3遍。滚压遍数与料位高差、坍落度、整平机的重量和振捣烈度有关，主要依靠经验和经过试铺确定。    3)料位的高、低控制：在作业时，要有人处理三辊轴前料位的高、低情况，过高时，人工铲除，三辊轴下有间隙时，应使用混合料补足。   4)静滚整平：滚压完成后，将振动辊轴抬离模板，用整平轴前后静滚整平，直到平整度符合要求、外表砂浆厚度均匀为止，静滚遍数一般为4-8遍。5)外表砂浆控制：外表砂浆厚度宜控制在4mm±lmm，被振动轴提起向前推移的水泥砂浆，逐渐变稀浆，要人工刮除丢弃，刮除的砂浆不能再用于路面，上一作业单元的水泥砂浆不得向下一个作业单元推赶。4.11真空吸水混凝土真空吸水工艺可有效地解决干硬性混凝土施工操作的困难，提高混凝土在未凝结硬化前的外表结构强度，有效防治外表收缩和防冻，缩短整平、抹面等工序时间间隔，提高成效起到很好的作用。混凝土经振实整平后进展真空吸水，采用HZJ60型真空吸水机，先铺设吸垫，使其严密的贴在混凝土面板上，然后连接好软管开动机器开始吸水，待混凝土水分抽光，用手指按压无指痕时吸水完成，开始下一道工序。4.12精平饰面 1)整平饰面：三辊轴摊铺的整平施工宜在混凝土初凝时间的1/3以完成，并立即用旋转抹面机进展第一遍饰面。在抹面过程中，调整好抹面机与路面的接触角度，从路面以外，沿横坡方向，由板的一边向另一边抹面，使外表砂浆沿横向也均匀。第一遍整平饰面，在整平轴静滚整平后尽快进展，抹面机的速度应均匀。 2)精平饰面：第一遍抹面机饰面后留下的浆条，必须进展第二遍饰面。在抹面机完成作业后，应进展清边整缝、去除粘浆，修补缺边、掉角。使用抹刀将抹面机留下的痕迹抹平。精平饰面后的混凝土外表应无抹面印痕，致密均匀，无露骨平整度达到设计要求。宜在混凝土初凝时间的1/2以前完成。 4.13切缝施工 横向缩缝、纵向缩缝、施工缝上部的槽口均采用切缝法施工。锯缝要与时，不能过早也不能过晚。要根据水泥的凝结时间、外加剂类型和候条件等因素通过实践来确定适宜的锯缝时间。首次摊铺的锯缝时间可根据施工温度与施工后时间的乘积为250(温度小时)或混凝土抗压强度达到5. 0-10. 0MPa来大致掌握，横向缩缝最长不能超过24h，纵向缩缝不能超过48h，切缝宽度为3-8mm，深度为1/5-1/4板厚。横向缩缝间距按设计要求或5m，要求与中线垂直，假设一次摊铺过长，每隔10-20m跳切，之后再按5m切，以减少断板情况。4.14养生与刻纹施工砼终凝后1224小时覆盖好土工布，洒水养护，养护不得少于7天。在混凝土路面强度达到60%以上时，进展刻纹施工。4.14成品保护 a. 施工过程中妥善保护好已有的桩位、水准点。 b. 基层修补完善后多加保护，最好能封闭交通，不能封闭交通的路段实行交通管制，禁止重车通行;通行的车辆密闭，防止杂物洒落于路面。  c. 模板安装好后，严禁任何机械、车辆碰撞。一日碰撞变位，应立即重新测量纠正。 d. 运送混凝土的车辆装料前，应清净车斗，排干积水，以防破坏拌和料的质量。e. 安装好的钢筋网、拉杆、传力杆、胀缝等要严格保护，严禁任何机械、车辆冲撞。f. 混凝土路面养生初期，严禁人、畜、车辆通行，在达到混凝土设计强度40%后，行人方可踏，但不能破坏用于养生的薄膜。在路面养生期间，平交道口应搭建临时便桥。砼路面达到设计强度后，方可开放交通。五、质量安全控制措施1、加强质量、安全宣传教育，提高全员质量、安全意识对参加施工的全体人员进展“百年大计，质量第一、安全第一的质量、安全教育。质量好坏关系着国家财产和人民生命安全，关系着施工企业的声誉，要把质量、安全作为企业的第一生命，认真搞好工地宣传，采用现场分析会、观摩会等形式，不断提高全员的质量、安全意识。2、健全机构，加强组织领导针对本段的工程特点，设置专职的质量、安全检查、监视机构，由专人负责，成立以项目经理为组长，项目质检与安全负责人为副组长和相关技术人员参加的管理小组。项目部下设安质部，对项目工程质量与安全进展检查，使各施工工序施工质量与安全始终处于受控状态。3、做好质量技术交底，严格质量审核制度在各分项工程开工前，要认真做好技术交底工作，向参与该项工程管理与操作的所有人员进展细致的技术交底，讲质量安全目标、施工方法、工艺流程、操作规、验收标准与其他技术要求，使管理者明白如何管好，操作者知道如何操作，同时，在施工过程中，坚持质量安全审核制，对已完工程进展全方面定期审核检查，是否存在质量安全隐患，确保质量安全活动的正常实施。4、严格规章制度，狠抓目标落实在工程施工全过程中坚持贯彻执行工程质量安全双检复核制度，隐蔽工程检查签证制度、质量事故报告制度和关键工序把关制度，努力做到质量安全管理工作规化、制度化，项目部每月开展一次质量安全评比活动，奖优罚劣，使工程质量安全通过定期检查达到有效控制。各施工管理人员要建立岗位责任制，依据各自的岗位工作职责，坚持做好经常性的质量安全检查监视工作，与时解决施工中存在的质量安全隐患问题。项目部和劳务队、作业班组要逐级签订质量安全保证责任书，并依据保证责任书中的目标实现情况，严格考核与奖罚。5、严格控制原材料质量，完善检测手段、抓好预制构件施工工艺严格控制各种原材料质量，加强原材料质量检测，从源头控制施工质量，对每批进场原材料都必须进展质量抽查，并记录在案，不合格的材料坚决不得用于工程实体，对每一分项设计标准、技术规不清楚者不准开工，隐蔽工程不合格不覆盖，上道工序不合格不交接，严格按照设计要求和施工方案中的工艺流程进展预制和安装，同时积极完善检测手段，充实检测技术力量，并配备先进的检测仪器，施工中按规和工程实测情况确保检测频率达到100%，加强自检力度，严把质量关。6、继续深入开展建设系统安全突出隐患专项整治活动，定期对各工点施工现场安全质量进展排查，与时消除安全隐患，确保施工安全，加强原有交通顺畅的既有线施工防护工作，做好各工点的安全防护设施与醒目指示标志 。六、环境保护措施为了减少和防止施工对环境的污染和破坏，我公司建立环保体系，领导小组与成员严格按公司ISO14001环境管理体系贯彻执行、检查。在工程施工中采取以下措施保护环境。1.项目部将在施工过程中须严格遵守中华人民国环境保护法、中华人民国森林法、中华人民国森林法实施条例、中华人民国水土保持法、中华人民国野生动物保护法与地方性行业法规等相关法律条款。2.施工中严格按照全局管理，统筹规划，重点防，综合治理，建立水土流失综合防治体系。坚持预防为主，防治结合的环保方针，在施工中坚持谁破坏、谁负责，谁污染、谁治理，谁开发、谁保护的环境保护原那么3.项目部在项目办监视下与当地环境保护部门和林业部门签署环境保护责任书、森林保护责任书、森林防火责任书。4.项目部成立安全环保部，环境保护工作纳入日常工作计划，建立环境保护责任制度，采取有效措施，防治在生产建设或者其他活动中产生的废气、废水、废渣、粉尘等对环境的污染和危害。5.从教育入手，认真组织学习环境保护法并执行当地环保部门的有关规定，做好本标段沿线环境保护工作。安全环保部经常督促全体职工自觉做好环境保护工作，并认真承受业主和环保部门的监视指导。6.加强施工现场管理，合理布置施工场地、便道、营地等临时设施，在施工过程中严禁因采石、采砂、采土、弃渣等破坏森林、林木和地表植被。施工材料与废弃材料统一堆放管理，严禁随意堆放破坏地表植被。严禁破坏施工边线外地表植被。7.制订驻地环保措施，做好环保制度的宣传、消防设施的管理、生活垃圾的管理和处理工作。与早施作防护与排水工程和裸露地表的植被覆盖，防止水土流失。8.取土场按设计指定位置取土，施工中必须集中取土、弃土，并对取土坑、弃土堆进展整形和植被恢复，减少水土流失。严禁向河流以与存放地以外的沟渠倾倒废渣等施工垃圾，严禁在崩塌、滑坡等危险区和泥石流易发区取土、挖砂、采石。9.严禁在工地附近林区盗伐、破坏森林或者其他林木。10.施工期间施工场地与道路扬尘，对大气影响较大，施工现场需配备专用洒水车在施工场地与便道进展洒水，净化大气环境，防止扬尘污染，雨季施工做好沟渠疏通，防止填料因雨水冲刷造成环境污染与水土流失。11.工程交工前，认真清理沿线杂物，拆除临建，恢复原有地貌，并将垃圾弃至指定地点，做到退场干净利落。七、控制施工噪声对民居的影响我公司根据该项目的周围实际环境情况，确定重点保护噪声敏感点，对该项目可能对周围环境造成的噪声影响提出可行的控制措施，并落实在实际施工管理中。1.施工噪声的控制1根据施工项目现场环境的实际情况，合理布置机械设备与运输车辆进出口，搅拌机等高噪声与车辆进出口应安置在离居民区域相对较远的方位。2合理安排施工作业时间，尽量降低夜间车辆出入频率，夜间施工不得安排噪声音很大的机械。高噪声作业活动尽可能安排在不影响周围居民与社会正常生活的时段下进展。在比拟固定的机械设备附近，修建临时隔音屏障，减少噪音传播。3对于高噪声设备如空压机附近加设可移动的简易隔声屏，尽可能减少设备噪声对周围环境的影响。对使用的工程机械和运输车辆安装消声器并加强维修保养，降低噪音。机械车辆途径居住所时应减速行，不鸣喇叭。4适当控制机械布置密度，条件允许时拉开一定距离，防止机械过于集中形成噪音叠加。离高噪声设备近距离操作的施工人员应佩带耳塞，以降低高噪声机械对人耳造成的伤害。2.施工振动的控制1如施工引起的振动可能对周围的房屋造成破坏性影响，应向周围居民分发“米字格贴，防止因振动而损坏窗户玻璃。2为缓解施工引起的振动，而导致地面开裂和建筑根底破坏，可采取以下措施：设置防震沟或放置应力释放孔。八、水环境的保护措施。1.生活、生产区设污水处理系统，生活、生产污水经严格净化处理并经检验，达到国家环保标准后方可排放。2.控制施工注浆使用的水泥浆等材料的泄漏，并对进入施工排水系统中的注浆废液做净化达标处理，防止浆液污染洞外的生活、生产用水。3.靠近生活水源的施工场地用沟壕或堤坝与之隔开，防止水源污染。4.施工期间生产场地和生活区修建必要的临时排水渠道，经废水池处理后，与永久性排水设施相接，不至引起淤积冲刷。5.施工区域、砂石料场在施工期间和完工后，妥善处理，以减少对河溪流的侵蚀，防止沉渣进入河流。九、大气污染与粉尘污染防治1.对施工现场和运输便道等易产生粉尘的地段定时进展洒水降尘，在设备选型时选择低污染设备，并安装空气污染控制系统。勤洗施工机械车辆，使产生的粉尘危害减至最小程度。18 / 18
