声屏障及隔声窗施工图技术交底资料.doc

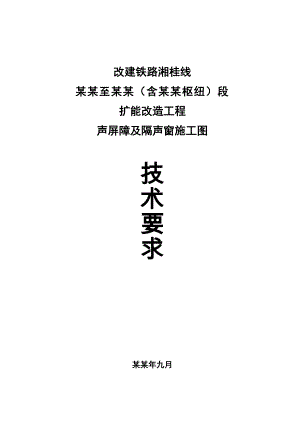

改建铁路湘桂线某某至某某（含某某枢纽）段扩能改造工程声屏障及隔声窗施工图技术要求某某年九月目 录一、设计依据1二、设计规模1三、方案介绍11四、施工注意事项13（一）路基声屏障、隔声墙13（二）箱梁、T梁声屏障15（三）隔声窗16五、安全施工措施16一、设计依据1、铁道部"铁计函【2008】262号"关于湘桂铁路衡阳至某某段扩能改造工程环境影响报告书的预审意见；2、环保部"环审【2008】117号"关于改建铁路湘桂线衡阳至某某段扩能改造工程环境影响报告书的批复；3、铁道部"铁鉴函【2008】1555号"关于改建铁路湘桂线衡阳至某某段扩能改造工程初步设计的批复；二、设计规模执行初步设计及环评报告批复意见，结合各敏感点实际情况，对沿线超标敏感点采取了声屏障、隔声窗等噪声治理措施。全线共计设置声屏障41793m，隔声窗6250m2。具体数量见下表：表17：湘桂线声屏障数量表表1 一标（DK153DK213）中铁五局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）一标（DK153DK213）中铁五局1岭脚村DK158+702.117DK159+034.50左侧332.383170162.3832烟竹塘DIIK164+375DIIK164+811右侧4364363老湖塘DIIK174+622DIIK174+994左侧3723724宜湘河DK197+070.95DK197+332.55右侧261.6261.65庙头小学DK199+570DK199+890左侧3203206下心田DK203+393.21DK203+689.79左侧296.58190355.16DK203+441.21DK203+689.79右侧248.587山乾DK203+860DK204+140右侧2802808大粒屋DK207+790DK208+030左侧2402409立培村DK210+264.21DK210+791.60左侧527.3970457.39一标合计长度（m）3314.53332017581236.53300表2 二标（DK213DK288） 中国路桥标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）二标（DK213DK288）中国路桥1白田DK216+505DK216+789两侧5685682永岁DK217+905DK218+045右侧1401403和好铺DK219+185DK219+425左侧540540DK219+185DK219+485右侧4廖家岭DK221+770DK222+178右侧4084085龙岩小学DK225+740DK225+900右侧1601606滕家DK226+186DK226+498两侧6246247全州、拓桥DIK230+301DIK230+901左侧6006008宅福田DIK233+053DIK233+253左侧816816DIK232+685DIK233+301右侧9蛛塘铺DK236+951DK233+299左侧596596DK236+951DK237+199右侧10才湾DK238+300DK238+560左侧440440DK238+340DK238+520右侧11马鹿田DK264+600DK264+796左侧19619612斋田DK268+020DK268+192左侧17217213百里DIK273+250DIK273+490左侧24024014拓田DIIK277+938.271DIIK278+118.809左侧393.838393.838DIIK277+938.271DIIK278+151.571右侧15红卫小学DIIK280+501.3DIIK280+697.5右侧196.2196.216文家村DIIK283+730DIIK283+974左侧484484DIIK283+726DIIK283+966右侧二标合计长度（m）6574.0381605224590.0380600表3 三标（DK288DK344） 中铁十二局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）三标（DK288DK344）中铁十二局1大族塘D11K294+600D11K294+880左侧2802802唐堡小学及附近居民区D11K295+215.669D11K295+737.834左侧522.1748240.173新费村D11K299+717.00D11K300+116.44左侧399.44399.444周家村DIIK302+587.446DIIK302+914.666左侧621.718621.718DIIK302+554.724DIIK302+849.222右侧5半墟村DIIK304+400DIIK304+840右侧4404406下溶流DK313+301.35DK313+661.10左侧359.75359.757横流DK317+622.70DK317+818.95左侧196.25196.258柴田DK319+307.15DK319+534.00左侧600.55600.55DK319+209.05DK319+582.75右侧9灵川县DK329+420DK330+978.12左侧1558.12152236.12三标合计长度（m）4977.998027242253.99800表4 四标（正线DK344+000DK368+100，货车外绕线WDK343WDK368）中铁二局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）四标（正线DK344+000DK368+100，货车外绕线WDK343WDK368）中铁二局1老圩、工务段宿舍DK331+076.64DK341+710左侧（短链10277.16m）456.239462.2DK341+600DK341+700右侧2白桥DK343+030DK343+370左侧3403403莫家WYDK343+970WYDK344+210右侧2402404下宅、东家山WD1K345+000WD1K345+430左侧766.115158608.115WYDK344+861.436WYDK345+197.551右侧5毛家WD1K348+800WD1K348+988右侧1881886WDK351居民区WD1K351+620WD1K351+820右侧2002007社头WD1K353+600WD1K353+808右侧2082088湾子江WD1K354+160WD1K354+472左侧520520WD1K354+200WD1K354+408右侧9凤穴WD1K356+730WD1K357+026右侧29629610临桂县WYDK365+254WYDK366+690.13右侧1436.13674762.1311首都师范大学附属桂林实验中学及附近居民区WD1K366+872WD1K368+032左侧11001100四标合计长度（m）5750.4452168164662.21874.2450表5 五标（DK368+100DK420+000）中铁二十三局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）五标（DK368+100DK420+000）中铁二十三局1二塘DK369+740DK369+980左侧2402402盘家林上村DK374+024DK374+400右侧3763763鸟塘里DK374+540DK374+900左侧3603604鱼陂石DK376+197.91DK376+610右侧412.09162250.095下舍里DK379+580DK379+820右侧2402406东岗岭DK390+220DK390+488左侧2682687欧阳DK392+068DK392+200右侧1321328山尾DK394+084DK394+340左侧456456DK394+084DK394+284右侧9下塘DK396+022.81DK396+324.81左侧57050664DK395+986DK396+254右侧10高坪DK396+730DKDK397+038左侧30830811永福县DK402+922.136DK403+824.136左侧9028346812南雄D1K404+480.96D1K404+728.96左侧2481826613塔脚D1K407+053.256D1K407+310.256左侧54984465D1K407+093.256D1K407+385.256右侧五标合计长度（m）5061.098343314913.0900表6 六标（DK420+000DK492+500）中铁十一局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）六标（DK420+000DK492+500）中铁十一局1花塘、云村DK435+632DK369+760左侧476476DK435+640DK435+800右侧DK435+990DK436+178右侧2林村D1K440+334D1K440+550左侧524524D1K440+322D1K440+630右侧3中渡二中DK448+428DK448+676左侧2482484中渡DK451+242.00DK451+592.74左侧350.74350.745朝阳DK453+176DK453+332左侧416416DK453+184DK453+444右侧6大洋坪D1K457+712D1K458+192两侧9609607大滩海D1K459+688D1K460+272左侧976976D1K459+688D1K460+080右侧8大碑DK472+575DK472+795左侧616616DK472+382DK472+778右侧9下走马DK487+280DK487+622.581左侧518.58182436.581DK487+280DK487+456右侧10横水河DK487+960DK488+180右侧220220六标合计长度（m）5305.3212483310787.3210960表7 七标（DK492+500DK546+200）中铁二十五局标段划分序号敏感点名称里程位置长度（m）路基声屏障（H=4m）路基声屏障（H=3m）箱梁声屏障（H=2m）T梁声屏障（H=2m）隔声墙（H=3m）七标（DK492+500DK546+200）中铁二十五局1大郭村DK492+690DK493+010左侧320320DK492+770DK493+010右侧2402402柳乐小学及附近居民区DK494+640DK495+060左侧420420DK494+510DK495+090右侧5805803和平小学及和平村YDK506+602.843YDK507+280右侧677.15722655.1574潭西小区、金河湾及附近居民区YDK528+704.58YDK530+650右侧1945.427141231.425塘头、建都、中屯ZHDK540+532ZHDK540+820左侧1054524530ZHDK540+936ZHDK541+172左侧YHDK541+660YHDK541+900右侧YHDK541+000YHDK541+290右侧6长塘、某某市老干部休养所及附近居民区LD1K0+600LD1K1+580左侧23122312LD1K0+000LD1K0+932右侧LD1K1+180LD1K1+580右侧7志城LD1K1+760LD1K2+600左侧1230.592341196.592LD1K2+100LD1K2+270右侧LD1K2+510LD1K2+730.592右侧8某某城市职业技术学校LDK3+780LDK4+658.81（短链 206.81m）6726729塘头、柳江县拉堡镇JFDK0+430JFDK1+550左侧11201120YHDK540+650YHDK540+888.31右侧238.3162176.31七标合计长度（m）10809.4791386563403789.480表814：湘桂线隔声窗数量表表8 一标（DK153DK213）中铁五局标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）一标（DK153DK213）中铁五局1长坞DK193+800DK194+000左侧2802霞溪DK202+200+500左侧350合计630表9 二标（DK213DK288） 中国路桥标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）二标（DK213DK288）中国路桥1永和初中DK218+700+900右侧3002邓吉小学DK236+000+200左侧2503松柏田DK244+300+450两侧2004竹梅洞DK248+200+400左侧2005白沙中学DK253+400+600右侧3506长余村DK261+050+200两侧230合计1530表10 三标（DK288DK344） 中铁十二局标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）三标（DK288DK344）中铁十二局1庄子大队DIIK303+650+800左侧3502灵川县职工中等专业学校DK323+900DK324+100右侧3003灵川县敬老院D1K329+300+400左侧200合计850表11 四标（正线DK344+000DK368+100，货车外绕线WDK343WDK368）中铁二局标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）四标（正线DK344+000DK368+100，货车外绕线WDK343WDK368）中铁二局1莫家WYDK344+000+200右侧4002桂林市第三人民医院K356+000+100左侧220合计620表12 五标（DK368+100DK420+000）中铁二十三局标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）五标（DK368+100DK420+000）中铁二十三局无隔声窗表13 六标（DK420+000DK492+500）中铁十一局标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）六标（DK420+000DK492+500）中铁十一局1在上DK433+500+700右侧2002马山小学DK447+500右侧2003中渡二中DK448+450+650左侧4004上拱小学D1K454+950左侧2005DK474居民区DK473+850DK474+250左侧3006黄家DK474+650+800右侧2007黄村DK475+100+500两侧2608贝家DIK479+300+600两侧3509满里DK492+300+500两侧260合计2370表14 七标（DK492+500DK546+200）中铁二十五局标段划分序号敏感点名称对应线路里程位置隔声窗面积（m2 ）七标（DK492+500DK546+200）中铁二十五局1DK493+300居民区DK493+200+400两侧250合计250三、方案介绍1、路基声屏障声屏障为H型钢插板式结构，墙身高度有3m、4m共2种高度形式，型钢内插140mm厚非金属复合吸隔声板，声屏障基础为机械钻孔桩基础。具体详见下图：路基声屏障（H=3m）结构图路基声屏障（H=4m）结构图2、路基隔声墙声屏障为砖混结构，墙身高度为路肩以上3m，墙身为MU10普通砖砌体墙身，每3m设置一根钢筋混凝土立柱，铁路侧墙面拉毛，外侧墙面压光，基础为桩基连系梁基础，桩基采用人工挖孔桩，具体详见下图：路基隔声墙结构图3、箱梁声屏障声屏障为H型钢插板式结构，墙身高度为桥梁遮板以上2m，墙身支柱为HW150×150×7×10型钢，内插120mm厚非金属复合吸隔声板，支柱间距2m。具体详见下图：箱梁声屏障结构图4、T梁声屏障声屏障为H型钢插板式结构，墙身高度为人行道步板以上2m，墙身支柱为HW150×150×7×10型钢，内插80mm厚非金属复合吸隔声板，支柱间距2m，与人行道角钢支架相焊接。具体详见下图：（另由于结构荷载要求，安装声屏障的T梁应是按桥梁专业加固图纸施工、并预留了声屏障安装条件的T梁。）T梁声屏障结构图5、隔声窗隔声窗采用TC95型塑钢窗，玻璃采用4mm+12mm+4mm中空玻璃。四、施工注意事项声屏障安装完毕后，外观应整体平滑顺直，安装接缝应填塞紧密，板材表面应光洁平整，不允许存在裂缝、洞、裂口。（一）路基声屏障、隔声墙1、路基声屏障、隔声墙基础施工应在路基施工完成以后、铺轨以前，因本工程造成的路基损害部分要按照路基构造要求予以恢复，若破坏边沟应按原标准及要求予以恢复，并做好边沟防水处理，避免出现边沟内积水渗入地下土层的情况。如遇路基宽度小于4.4m时，声屏障、隔声墙中心与线路中心距离可在4.2m4.5m范围内根据现场情况进行适当调整，但应结合其他路基附属设施进行，声屏障调整后的设置位置不得与电缆槽、接触网或其他设施发生冲突，调整后的声屏障位置不得影响其他相关专业设施的安全防护范围，如遇特殊情况时，应现及时通知设计单位解决。2、路基声屏障、隔声墙基础采用机械钻孔桩或人工挖孔桩基础，施工时应结合路基、通信、信号、接触网等相关专业施工图小心有序的进行。人工挖孔桩基础施工时，必须设置护壁，具体做法参照“湘桂施环-1-5”进行；另需对洞内通风处理，以防施工人员窒息。3、施工时应严格执行设计图中所示的水泥砂浆标号、混凝土标号，施工前要求对各种材料进行复查，并按要求到检验部门做相关检验；板材强度须满足要求，板与板之间和板与钢构件之间采用橡胶条密封，材料供应商应提供相应批次板材的技术性能指标。4、板材几何尺寸误差应控制在±2mm之内,外观平整；H型钢立柱与底板焊接时的垂直度误差应不大于0.2%；H型钢立柱及螺杆的安装垂直度误差不大于0.2%，外露螺杆长度误差控制在±3mm之内，螺栓横、纵向偏差应控制在±3mm之内，外露螺母应进行涂油处理。5、钢构件焊接加工质量应满足钢结构工程施工质量验收规范（GB50205-2001）的要求。6、混凝土的施工质量应满足混凝土结构工程施工及验收规范（GB50204-2002）及铁路混凝土工程施工质量验收补充标准（铁建设【2005】160号）的要求。7、砌体工程施工质量应满足砌体工程施工质量验收规范（GB50203-2002）的要求。8、路基声屏障每4m设置一根PVC排水管，排水管后顶部地漏应低于路肩标高1cm左右，应保持排水顺畅，不得堵塞排水管。9、路基声屏障跨越涵洞地段具体做法参照“湘桂施环-11-10”和“湘桂施环-11-11”进行。10、路基挡墙处声屏障具体做法参照“湘桂施环-11-13”进行。11、安全门设置要求：根据新建时速200公里客货共线铁路设计暂行规定（铁建设函【2005】285号）要求，当路基声屏障连续长度大于500m时，宜根据疏散和检修要求统一设置安全门（抢修门），安全门做法参照“湘桂施环-11-14”。12、综合接地要求：在H型钢立柱侧面用螺栓和扁钢固定后每50m用电缆就近接入附近的接地端子。13、施工前注意与设计、监理及有关部门及时沟通，在施工过程中配合做好各项工作。（二）箱梁、T梁声屏障1、施工前应对主要材料送专门检测机构进行性能检验，板材强度须满足要求，板与板之间和板与钢构件之间采用橡胶条密封，材料供应商应提供相应批次板材的技术性能指标。2、钢结构焊接采用手工电弧焊，焊条采用E43系列。钢材焊接和加工需在工厂中完成，如确实需要现场制作的，须进行防腐处理。声屏障的钢构件焊缝高度不小于9mm，焊缝强度与基材相同，焊接质量应满足钢结构工程施工质量验收规范（GB50205-2001）中规定的一级焊缝质量标准，所有焊接材料焊接工艺应满足建筑钢结构焊接技术规程（JGJ81-2002）的规定。3、外露钢材须采用热浸锌防腐，钢材防腐应在工厂内完成，防腐寿命不小于20年。4、板材几何尺寸误差应控制在±2mm之内,外观平整；H型钢立柱与底板焊接时的垂直度误差应不大于0.2%；H型钢立柱及螺杆的安装垂直度误差不大于0.2%，外露螺杆长度误差控制在±3mm之内，螺栓横、纵向偏差应控制在±3mm之内，外露螺母应进行涂油处理。5、箱梁声屏障预埋M22高强螺栓拧紧应采用专用扭矩扳手，按要求施加预紧扭矩（580N.M），避免超拧或欠拧现象。6、综合接地要求：通过扁钢将每孔梁端H型钢立柱就近接入梁端预留的接地端子上。7、路桥连接处做法参照“湘桂施环-2-7”和“湘桂施环-12-8”。8、桥梁声屏障施工时应做好安全防护措施，须设安全网，施工人员作业必须系安全带。9、声屏障施工期及建成后运营维护时不得在设置声屏障一侧的人行道上堆放机具设备、道碴等，仅允许人员通过。10、其他要求同桥梁专业施工图设计和相关规范、规定。（三）隔声窗1、隔声窗施工时重新核对洞口尺寸并由专业生产厂家定做。2、隔声窗不能直接与水泥砂浆接触，应按塑料门窗安装及验收规程JGJ 103的规定施工。3、窗框与洞口之间的间隙内腔应采用发泡聚氨酯、闭孔泡沫塑料、发泡聚苯乙烯等弹性材料分层填塞，填塞不宜过紧。4、窗户与墙体通过窗附框和M8×80钢膨胀螺栓与墙体连接，具体连接方式见标准图集未增塑聚氯乙烯（PVC-U）塑料窗（07J604）的基本门窗安装节点图。5、窗户固定片的位置应距窗角、中竖框、中横框200mm，固定片之间间距500mm，不得将固定片直接安装在中竖框或中横框的挡头上。6、窗户安装完毕后须用软填料处理窗户边缘与墙壁的缝隙，并用建筑密封胶密封严实，以达到良好的隔声效果。7、窗户施工完成后应对损坏的墙面进行抹灰处理，抹灰要求应符合建筑装饰装修工程质量验收规范（GB50210）的规定，并用与房屋内、外壁同色、同类的涂料或乳胶漆处理表面。五、安全施工措施1、施工现场应设置安全防护措施，进入施工现场的人员，应按规定使用劳动保护用品。2、施工所用各种机具设备应定期进行检验，不合格者严禁使用。3、桥梁声屏障安装作业时必须系安全带，安全带应挂在牢固的对象上，严禁在一个物件上拴挂几根安全带或一根安全绳上拴几个人；临边作业应设置防护围栏和安全网；悬空作业应有可靠的安全防护设施。4、施工现场应有安全标志，在陡坎、沟、槽、坑等危险部位必须设有防护设施和警示标志。5、在临街、交通干道附近和居民密集地段施工时，必须设置安全围栏和警示牌，实行封闭管理，严禁非施工人员进入施工现场。6、桩基开孔前应对工点沿线管线进行调查，并作出相应处理措施，如遇地下水应及时采取措施降水，挖出的土石方应及时运离孔口，不得堆放在孔口四周1m范围内。7、每日开挖前须检测井下的有毒有害气体，开挖时须进行通风，风量不宜少于25L/s，以防施工人员窒息，同时在孔口采取防护措施以防道碴飞溅至孔内伤及施工人员。8、挖孔桩护壁施工时应注意以下几点：（1）桩顶护壁按计算口径开孔，每挖深1米做一次护壁，采用C20砼浇筑。为保证安全，必要时可将每节护壁的高度适当减小，并随挖、随验、随浇混凝土。（2）往下施工时以每1米作为一个施工循环（即挖深每1米土后接着浇筑1米混凝土护壁）。（3）为保证桩的垂直度，每浇筑完3米护壁后必须进行一次桩中心位置及垂直度的校核工作。9、挖孔桩孔内必须设置应急软爬梯供人员上下井，使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置，不得使用麻绳和尼龙绳吊挂或脚踏井壁凸缘上下。电葫芦宜用按扭式开关，使用前必须检验其安全起吊能力。
