外墙干挂大理石施工方案.doc

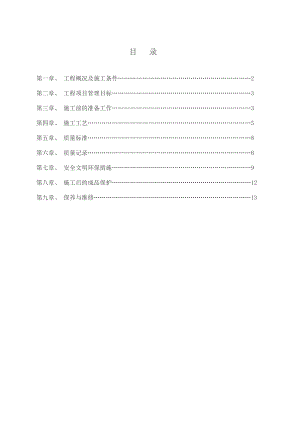

目 录第一章、 工程概况及施工条件2第二章、 工程项目管理目标3第三章、 施工前的准备工作3第四章、 施工工艺5 第五章、 质量标准8第六章、 质量记录8第七章、 安全文明环保措施9第八章、 施工后的成品保护12第九章、 保养与维修13外墙干挂大理石专项施工方案 第一章、 工程概况及施工条件一、编制说明 ： 1、本施工方案是某某商贸物流城配套商业住宅·十里东岸一期A标别墅外墙干挂大理石专项施工方案，是规范和指导该专项工程从施工准备到竣工验收过程的综合性技术文件，为使该专项工程的施工全过程能按科学规律组织规范施工，有计划地开展各部分项工程的施工，及时做好各项施工准备工作，保证各种资源和劳动力的及时供应， 协调与各工种之间的时间安排，保证施工的顺利进行，按期保质完成施工任务， 特制订本专项施工方案。 2、 编制依据 ：1）由某某商贸物流城配套商业住宅·十里东岸一期A标别墅工程项目指挥部发出的施工图纸。 2）国家有关法律法规标准和条例： 建筑装饰装修工程质量验收规范GB50210-2001 天然石材产品放射性防护分类控制标准JC518 天然花岗岩建筑板材JC 205-92 4、3、编制原则 ： 1) 认真贯彻国家对工程建设的各项方针、政策、相关规范和标准，严格执 行工程建设程序。全过程接受业主方、监理方的管理与监督。2) 遵循建筑施工工艺及其技术规律，坚持合理的施工程序和施工顺序。3) 采用流水施工方法、工程网络计划技术和其它现代管理方法，组织有节 奏、均衡、连续施工。 4) 采用先进施工技术、 科学确定施工方案； 严格控制工程质量、 施工进度， 确保文明安全施工，努力缩短工期，不断降低工程成本。二、工程概况 工程名称：某某商贸物流城配套商业住宅·某某华府一期（A标）工程地点：某某市某某经济开发试验区临江工业园内建设单位：某某城实业（某某）有限公司监理单位：某某市众望工程管理有限公司设计单位：某某市城建工程设计公司勘测单位：某某核力工程勘察院 第二章、 工程项目管理目标工程质量目标1、本工程质量保证达到建筑装饰装修工程质量验收规范GB50210-2001 中工程验收评定标准的优良等级，保证满足甲方规定的质量要求。 第三章、 施工前的准备工作施工准备1 材料要求：（1） 石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。（2） 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。（3） 玻璃纤维网格布：石材的背衬材料。（4） 防水胶泥：用于密封连接件。（5） 防污胶条：用于石材边缘防止污染。（6） 嵌缝膏：用于嵌填石材接缝。（7） 罩面涂料：用于大理石表面防风化、防污染。（8） 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定资产等的各种设计和安装所需要的连接件的质量，必须符合要求。2 主要机具：（1） 台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子、铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。3 作业条件：（1） 检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。（2） 搭设双排架子处理结构基层，并作好隐预检记录，合格后方可进行安装工序。（3） 水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。（4） 外门窗已安装完毕，安装质量符合要求。（5） 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。大面积施工前先做样板，经质检部门鉴定合格后，方可组织班组施工。第四章、施工工艺大角挂两竖直钢丝结构上弹出垂直线清理结构表面1、 工艺流程：挂水平线位置线工地收货贴柔性加强材料背面刷胶石料打孔调节与临时固定放置底层板用其定位支底层板托架结构钻孔并插固定螺栓设排水管灌M20水泥砂浆插入连接钢针用胶粘剂灌下层墙板上孔镶不锈钢固定件临时固定上层墙板将胶粘剂灌入上层墙板的下孔内镶顶层墙板镶不锈钢固定件钻孔插入膨胀螺栓饰面板刷二层罩面剂嵌板缝密封胶2 工地收货：收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放场地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75o立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。3 石材准备：首先用比色法对石材的颜色进行挑选分类；安装在同一面的石材颜色一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔。为保证位置准确垂直，要钉一个定型石板托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误码率，孔深为20mm，孔径为5mm，钻头为4.5mm。随后在石材背面刷不饱和树脂胶，主要采用一布二胶的作法，布为无碱、无捻24目的上下班丝布，石板在刷头遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清除干净，如锯锈、铁沫子，用钢丝刷、粗砂纸将其除掉再刷头遍胶，胶要随用随配，防止固化后造成浪费。要注意边角地方一定要刷好，特别是打孔的部位是个薄弱区域，必须刷到，布要铺满，刷完头遍胶，在铺贴玻璃纤维网格布时要从一边一遍一遍用刷子赶平，铺平后再刷二遍胶，刷子沾胶不要过多，防止流到石材小面，给嵌缝带来困难，出现质量问题。4 基层准备：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。5 挂线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用1.01.2的钢丝为好，不边沉铁随高度而定，一般40m以下高度沉铁重量为810kg，上端挂在专用的挂在专用的挂线角钢架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。6 支底层饰面板托架：把预先加工好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的5mm厚木板，木板上口要在同一个水平面上，以保证石材上下面处在同一水平面上。7 在RC围护结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸及石板料钻孔位置，准确的弹在围护结构墙上并作好标记，然后按点打孔，打孔可使用权冲击钻，上12.5的冲击钻头，打孔时先用尖錾子在预先弹好的点上凿一个点，然后用钻打孔，孔深在6080mm，若遇结构里的钢筋时，可以将孔位在水平方向移动或往上抬高，要连接铁件时利用可调余量再调回。成孔要求与结构表面垂直，成孔后把孔内的灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需的膨胀螺栓全部安装就位。8 上连接铁件：用设计规定的不锈钢螺栓固事实上角钢和平钢板。高速平钢析牟位置，使平钢析牟小孔正好与石板的插入孔对正，固定平钢析通知力矩板子拧紧。9 底层石板车安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块应位。方法是用夹具暂时固定，先将石板侧孔抹胶，调整铁件，插固定钢针，调整面板固定。集资按顺序安装底层面板，待底层面板全部就位后，检查一下各板水平是否在一条线上，如有高低不平的要进行调整，低的可用木楔垫平；高的可轻轻适当退出点木楔，退到面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，板缝均匀，将板缝嵌紧被衬条，嵌缝高度要高于25cm。其后用1：2.5的用白水泥配制的砂浆，灌于底层面板内20cm高，砂浆表面上设排水管。10 石板上孔抹胶及插连接钢针：把1：1.5的白水泥环氧树脂倒入固化剂、促进剂，用小棒搅匀，用小棒将配好的胶抹入孔中，上钢针前检查其有无伤痕，长度是否满足要求，钢针安装要保证垂直。11 调整固定：面板暂时固定后，高速水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫，若铜丝粗，可用小锤砸扁，若高，可把另一端下口用以上方法垫一下。调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。12 顶部面板安装：顶部最后一层面板除了按一般石板安装要求外，安装调整后，在结构与石板的缝隙里吊一通长的20mm厚木条，木条上平为石板上口下去250mm，吊点可设在连接铁件上，可采用铅丝吊木条，木条吊好后，即在石板与墙面之间的空隙里塞放聚苯板，聚苯板条要略宽于空隙，以便填塞严实，防止灌浆时漏浆，造成蜂窝、孔洞等，灌浆至石板口下20mm作为压顶盖板之用。13 贴防污条、嵌缝：沿面板边缘贴齐、贴严，在大理石板间缝隙处嵌 弹性背衬条，背衬条也可用8mm厚的高连发泡片剪成10mm宽的条，背衬条嵌好后离装修面5mm，最后在背衬条外用嵌缝枪把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。如胶面不太平顺，可用不锈钢小勺刮平，小勺要随用擦干净，嵌底层石板缝时，要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。14 清理大理石、花岗石表面，刷罩面剂：把大理石、花岗石表面的防污蔑条掀掉，用棉丝将石板擦净，若有胶或其它粘接牢固的杂物，可用开刀轻轻铲除，用棉丝沾丙酮擦至干净。在刷罩面剂的施工前，应掌握和了解天气趋势，阴雨天和4级以上风天不得施工，防止污染漆膜，冬、雨季可在避风条件室内操作，刷在板块面上。罩面剂按配合比在刷前半小时对好，注意区别底漆和面漆，最好分阶段操作。配制罩面剂要搅匀，防止止成膜时不均。涂刷要用3in羊毛刷，沾漆不宜过多，防止流挂，尽量少回刷，以免有刷痕，要求无气泡、不漏刷，刷的平整要有光泽。15 亦可参考金属饰面板安装工艺中的固定骨架的方法，来进行大理石、花岗石饰面板等干挂工艺的结构 连接法的施工，尤其是室内干挂饰面板安装工艺。第五章、质量标准1 保证项目（1） 饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。（2） 面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。2 基本项目：（1） 表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。（2） 缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。（3） 突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。（4） 滴水线顺直，流水坡向正确、清晰美观。、3 允许偏差项目，见表9-31。第六章、质量记录本工艺标准应具备以下质量记录：1 大理石、花岗石、紧固件、连接件等出厂合格证。2 本分项工程质量验评表。3 抗风压和淋水试验报告单等。 块材饰面层允许偏差 表9-31项次项目允许偏差（mm）检查方法光面粗磨面1立面垂直室内22用2m托线板和尺量检查室外242表面平整12用2m托线板和塞尺检查3阳角方正23用2m方尺和塞尺检查4接缝平直23拉5cm小线和尺量检查5墙裙上口平直23拉5cm小线和尺量检查6接缝高低0.31用钢板短尺和塞尺检查7接缝宽度0.31用尺量检查第七章、安全文明环保措施一、安全措施 1、服从总包方对总体工程施工现场的统一的安全施工管理，并服从监理对 安全施工的监督。 2、健全劳动安全生产教育培训制度，坚持未经安全生产教育人员不得上岗 作业。 3、按国家及市的有关规定，做好现场施工安全管理，随时接受有关安全检 查人员依法进行的监督检查。 4、采取严格的维护安全措施，防范危险的措施，预防火灾的措施。 5、加强现场安全保卫工作，防火防盗，确保工作建设顺利进行。 6、遵守环境保护和安全生产的法律、法规的规定，对施工现场的各种粉尘、 废水、废气、固体废物和振动采取必要的控制措施，并及时处理。 7、对于总包方提出的安全整改措施及时组织整改。 8、安全防火制度 1）安全生产管理体系：各主管领导、职能部门、工程技术人员、岗位操作 人员在劳动生产过程中层层负责，建立安全责任制。安全生产工作在施工单位负 责人的领导下，各级领导，各职能部门层层控制，项目经理负责现场管理，并要 求每个职工的安全职责是遵章守纪，不违章作业，并能组织他人不违章作业；安 全生产责任制坚持“横向到边”“纵向到底”原则，明确各级领导，各职能部门， ， 所有操作者和管理者的安全责任，使安全工作层层有人负责。 2）基层施工技术员安全生产责任：认真执行上级有关安全技术、劳动卫生 工作的各项规定， 对自己负责的施工区域职工的安全、 健康负责； 在生产的计划、 布置、检查、总结、评比中，必须同时把安全工作贯穿到每个具体环节中去，保 证在安全条件下进行生产； 组织职工学习安全操作规程， 并抽考、 检查执行情况。 对严格遵守安全规章制度，避免事故者，提出奖励意见，对违章蛮干，造成事故 者，提出惩罚意见；领导本施工区域的班组开展每周的安全日活动，经常对职工 进行安全生产教育、推广安全生产经验；发生工伤事故后，应立即上报，负责查 明原因，提出重发的防范措施；监督检查职工正确使用个人劳保用品。3）安全生产教育制度：新工人入前应接受三级教育，即对新入场的工人， 必须接受公司、项目经理部、施工队和班组三级的安全教育；对与特殊工种应进 行专门教育；经常性举行安全生产活动教育，如安全活动日、事故现场会、分析 会、安全技术专题讲座等。 4）安全生产检查制度：检查工地项目部安全规章制度、特殊工种岗位合格 证、施工组织设计和安全技术措施、安全交底、安全活动记录等安全生产资料； 检查安全帽、安全带等是否坚持正确使用；检查各种施工滋味性能是否良好、安 全装置是否齐全有效；检查施工用电的线路，闸箱、接零接地、漏电保护装置是 否符合有关规定；检查各种材料、物品是否妥善堆放和保管；明火管理是否符合 有关规定，防火工具和设施是否安全；检查各交叉施工和工种间配合施工，是否 存在完全问题。 5）防火制度：严肃执行中华人民共和国消防条例和公安部门关于建筑 工地防火的基本措施，加强消防工作领导，现场设消防值班人员，对进场员工进 行消防知识教育；各种易燃易爆材料的堆放和保管应与明火区有一定的防火间 距；严禁用场内通道堆放材料；配备消防器材，并有专人管理并定其检查；安全 用电，严格按照有关规定安装和使用电气设备。 9、现场管理制度 1）作业人员进场前，必须学习现场的安全规定，遵守业主、监理、总包等 各单位制定的规章制度，进行安全技术交底；广泛宣传、教育作业人员牢固树立 “安全第一”的思想，提高安全意识。 2）必须随时携带和使用安全帽和安全带，防止机具、材料的坠落。 3）作业时要穿整洁合体并适合作业特点的工作服，不得裸身作业，要穿适 合作业特点的工作鞋，不得穿凉鞋、拖鞋。 4）凡要带入楼内的机械事先必须接受安全检查，合格后方可使用。另外携 带电动工具时，必须在作业前先作自我检查，在进入场地时将检查记录交甲方； 5）每天作业前后检查所用工具。 6）作业前清理作业场地，下班后整理场地，不要将材料工具乱放，在作业 中断或结束时当天清扫垃圾并投放到指定地点。 7）不得随意拆除脚手架等临时作业设施， 不得已必须拆除脚手架或搭板时， 需得到安全人员的允许，作业结束务必复原上述装置。 8）在电焊作业时，必须设置接火斗，配置看火人员；各种防火工具必须齐 全并随时可用，定期检查维修和更换。 9）制定安全奖惩制度并严格执行。 10） 本工程项目设一名专职安全员，各班组一名兼职安全员，加强现场监督检查，由施工员和质检员配合进行现场安全管理。 10、应急措施 安全生产和防火制度应本着以防范为主的原则， 对可能引起事故发生的因素 进行控制和排除，避免事故的发生。 如有工伤事故发生应采取以下措施： 1）如有工伤事故发生应立即向安全部门、公司、甲方及有关部门进行报告。 2）抢救伤员。 3）保护好事故现场。 4）排除险情，防止事故扩大；组织人员、设置警戒，维护好出事周围的正 常秩序。 现场发生火警火灾时应采取以下措施； 要立即组织义务消防人员和职工进行补救。 立即向消防部门报警，并向消防部门提供火情、电器。易燃易爆物等情况 和消火栓位置，以便组织有效灭火。 救火方法要得当。 电气设备起火，尽快切断电源，用二氧化碳灭火，不要向电气设备上泼水 救火。 电石库起火，应用黄少、干粉来火。 化学材料起火，要根据起火物质的性质选择灭火方法，并且要注意防止中 毒。 灭火以后要保护好火灾现场，设专人巡视，以防死灰复燃，并查找火灾原 因。 二、文明措施 1、在本工程施工期间，在施工现场不出现不必要的障碍物，存放好所有设 备和材料，及时清走任何废料、垃圾和不再需要的临时设施。 2、保证施工场地清洁符合环境卫生管理的有关规定。 3、工程完工后，及时迅速的清走施工设备、多余材料、垃圾、和各种临时 工程，并保证现场和工程清洁整齐，达到总包方、业主方、监理方满意的使用状 态。 4、文明施工制度 1）建立文明施工责任制，划分区域，明确各自分担责任，及时清除杂物， 保持施工现场整洁。 2）现场中的各种临时设施、包括办公、生活用房、仓库、材料与构件堆场 临时水电管线，要严格按照甲方要求搭设或埋设整齐，不能乱堆乱放，不应占用道路和通道以及施工工作面。 3）现场水电应有专人管理。 4）工人操作地点和周围必须清洁整齐，要做到人离场清。 5）制定严格的成品保护措施，严禁损坏、污染成品。 6）现场各种材料要按甲方规定的位置堆放，堆放场地坚实平整，并有排水 措施，材料堆放要按品种、规格分类堆放，要求堆放整齐，易于保管和使用。 7）机械设备应按规定位置安放。 8）严格遵守安全生产制度，做到安全文明施工。 5、文明施工保证措施 1）建立文明施工责任制，明确各级责任，层层控制，层层监督； 2）搞好安装员工的思想文明教育， 要求在施工过程中礼貌待人。 文明施工。 ， 3）现场安装员工统一着装，要求整洁。 4）建立现场文明管理规章制度，主要由安全员负责检查，项目部全体人员 监督，对于违反的，轻则教育、罚款，重则开除。 5）施工中做到工完场清，保证施工现场的整洁、材料码放整齐。 6）搞好与其他施工单位的现场配合，不与其他单位施工人员发出冲突，有 矛盾的协商解决。 7）服从总包单位的总体安排，与其他施工单位配合，共同维护施工现场的 清洁、整齐、美观。 8）服从总包的统一安排，共同搞好现场的成品保护工作。 三、环保措施 （1）合理安排作业时间，尽量减少夜间作业，以减少施工时机具噪声污染； 避免影响施工现场内或附近居民的休息。 （2）完成每项工序后，应及时清理施工后滞留的垃圾，比如胶、胶瓶、胶 带纸等，保证施工现场的清洁。 （3）对于密封材料及清洗溶剂等可能产生有害物质或所体的材料，应作好 保管工作，并在挥发过期前使用完毕，以免对环境造成影响。 四、脚手架安全 本石材干挂墙体的施工高度为 11.5m，为确保施工作业人 员的和人身安全，脚手架搭设需按双排脚手架的要求进行搭设。并在脚手架下方 设置安全网，以策安全。第八章、 成品保护职责 施工后的成品保护（1）班组设值班人员，执行轮班守卫制度，换班时间明确，坚持谁值班谁 负责。 （2）值班人员职责产范围：所有到场的工具和材料，以及安装上墙的成品 和半成品。 （3）值班人员必须恪尽职守，严格按照项目部的规定进行值勤和巡逻，配 合工地保安、门卫防止材料和产品损失。 （4）班组下班之前将未完安装的产品集中，并与值班人员进行交接，由值 班人员进行清点、核对和看护。 （5）制定相关的项目部奖惩制度，如因值班人员责任所造成的产品损坏或 丢失，按责任大小、情节轻重进行处理。 （6）协调与其他有关施工单位的关系，共同维护成品安全。 （7）如其他施工单位在施工过程中损坏已安装完成交移交后的产品，可协 同业主，监理，合理追究其在关责任。 2、 成品保护措施 （1）加工与安装过程中，应特别注意轻拿轻放，不能碰伤。划伤，加工好 的铝材应贴好保护膜和标签。 （2）加强半成品、成品的保护工作，保持与土建单位的联系，防止已安装好的干挂墙体受划伤。 （3）质检员与安全员紧密配合，采取措施搞好半成品、成品的保护工作。 （4）建议总包单位在靠近安装好的石材干挂墙体处安装简易的隔离栏杆， 避免施工人员对铝制品、石材有意或无意的损坏。 （5）材料、半成品应按规定堆放，安全可靠，并安排专人保管。第九章 、定期进行干挂墙体的保养与维修。一、干挂墙体工程竣工验收后，应制定干挂墙体的保养，维修计划与制度，二、干挂墙体的保养应根据干挂墙体墙面积灰污染程度，确定清洗干挂墙体 的次数与周期，每年至少应清洗一次。 三、干挂墙体在正常使用时，使用单位应每隔 5 年进行一次全面检查。应对 板材、密封条、密封胶、硅酮结构密封胶等进行检查。 四、干挂墙体的检查与维修应按下列规定进行 1、当发现螺栓松动，应及时拧紧，当发现连接件锈蚀，应除锈补漆或更换。 2、发现板材松动，破损时，应及时修补与更换。 3、发现密封胶或密封条脱落或损坏时，应及时修补与更换。 4、发现干挂墙体构件和连接件损坏，或连接件与主体结构的锚固松动或脱 落时，就及时更换或采取措施加固修复。 5、应定期检查干挂墙体排水系统，当发现堵塞时，应及时疏通。 6、当五金件有脱落、损坏或功能障碍时，应进行更换和修复。 7、当遇到台风、地震、火灾等自然灾害时，灾后应对干挂墙体进行全面检 查，并视损坏程度进行维修加固。 五、对干挂墙体进行保养与维修中应符合下列安全规定： 1、不得在 4 级以上风力或大雨天气进行干挂墙体外侧检查、保养与维修作 业。 2、检查、清洗、保养维修干挂墙体时，所采用的机具设备必须操作方便、 安全可靠。 3、在干挂墙体的保养与维修作业中，凡属高处作业者必须遵守现行行业标 准建筑施工高处作业安全技术规范 （JGJ80-91）的有关规定。附件一 （构造施工示意图）
