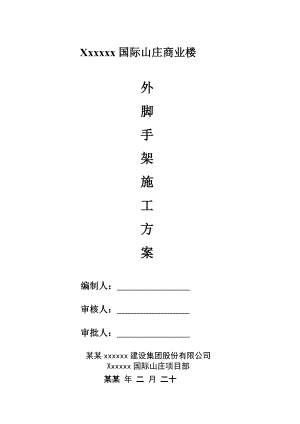

Xxxxxx国际山庄商业楼外脚手架施工方案编制人： 审核人： 审批人： 某某xxxxxx建设集团股份有限公司Xxxxxx国际山庄项目部 某某 年 二 月 二十目 录第一节 工程概况与编制依据.3一、 工程概况.3二、编制依据.3第二节、施工组织.3 一、技术准备工作.3二、物质准备工作. 3三、劳动力准备. 4第三节、安全管理措施. 4第四节 外墙脚手架搭设有关要求. 5一、搭设范围. 5二、有关要求. 5第五节 落地式双排钢管外脚手架搭设标准.6一、脚手架材质. 6二、脚手架的基底. 6三、脚手架的扫地杆.7四、架体与建筑物的拉结.7五、脚手架板的铺设.9六、立杆的纵距、横距、步距.10七、外脚手架的防护.11八、支撑体系.11九、杆件搭设构造要求. .12十、荷载. 13十一、特殊部位处理. 14十二、搭设和拆除顺序.16第七节、各项技术管理措施.17一、脚手架材料质量控制措施.17二、保证施工质量措施.18三、保证施工安全措施.20四、环境保护及文明施工措施.21第八节、现场施工管理组织机构.22一、 安全生产管理目标.22二、施工组织机构. .22第九节 脚手架的结构计算.23第一节 工程概况与编制依据一、 工程概况.工程名称：xxxxxx国际山庄商业楼。.工程地点：某某省xxxxxx西侧。.建筑面积：8829.42平方米。.建设单位：某某xxxxxx房地产开发有限公司。.设计单位：某某大学设计研究院有限公司。.地质勘探单位中：xxxxxx勘察设计院。.监理单位：某某省xxxxxx项目管理有限公司。本工程位于某某省xxxxxx西侧。商业楼楼层为四层，一层层高为5.4米高，其他楼层层高3.6米高，结构形式为框架结构。建筑物从室外地坪算总高度为18.15m高。二、编制依据与参考书籍1、建筑施工扣件式钢管脚手架安全技术规范。（JGJ130-2001）2、建筑施工安全检查标准。（JGJ5999）3、xxxxxx国际山庄商业楼施工图纸。第二节、施工组织一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和使用计划安排。做好安全技术交底工作，操作工人考核培训。二、物质准备工作外脚手架材料采用48×3.0mm 钢管、直角扣件、对接扣件、旋转扣件。密目式安全网，竹脚手板，该工程需要外架材料量大，由预算部作好各种资源用量及进场计划，保证材料按时进场，并按规定堆放。具体详见：材料计划表序号材料名称单位数量1钢管48×3.0mm吨532直角扣扣件千个6.3423对接扣件千个1.5134旋转扣件千个0.55安全网33606竹脚手板800三、劳动力准备1、在项目经理及项目管理机构直接领导，配备技术人员以满足该工程施工技术管理的各项需要。2、选择技术素质高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育，并做到上岗人员上岗前体检，体检合格者方可上岗。根据该工程外架工程量及工期要求，准备20 个合格的专业架子工进场施工。第三节 安全管理措施1、凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。2、处于3 米以上的高空作业时，必须配戴安全带，作业时戴安全帽。安全带必须系在牢固可靠的地方。3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底鞋和带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体和工具；严禁作业人员在脚手架上下；严禁在四周没有安全网而以不系安全带的危险场所作业。5、强风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须布置良好的照明设备。6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面。7、脚手架其负荷量每平方米不得超过二百七十公斤。8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。10、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。11、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守第四节 外墙脚手架搭设有关要求 一、搭设范围本工程1-4 层外架采用落地式双排钢管脚手架，外挂安全网。二、搭设有关要求1、采用常用方法进行搭设，并每隔一步距上铺竹脚手板。2、连墙件采用水平硬拉：采用结构外围梁顶部竖向预埋48 钢管拉外架立杆，待上层柱模拆除后进行水平钢管硬拉。第五节 落地式双排钢管外脚手架搭设质量标准一、 脚手架材质1、钢管符合国际钢和技术要求，外径等于48mm，壁厚不小于3.0mm，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。2、扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件夹紧钢管时，开口处的最小距离不小于5mm。二、脚手架的基底落地式脚手架直接支承在地基上，应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。1、 脚手架的地基要求（1）脚手架承载地基平整夯实，采用挖土机建筑物外周围机械找平，压路机跟上压实，不到位部位采用夯实机夯实。（2） 脚手架的钢立杆立于建筑外围地面100厚的C15混凝土上，并加设底垫板、垫木。垫板（木）厚度不小于50mm；并不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。（3） 脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。计划在建筑物外周围砖砌一道排水明沟。具体作法如下图： 三、脚手架的扫地杆扫地杆是立杆下端绑扎的纵向和横向的水平杆，本工程扫地杆离下脚面200mm设置。扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降。四、架体与建筑物的拉结1、连墙点的位置在与立杆和大横杆相交的接点处，偏离主节点的距离不应大于300mm。2、连墙杆在房屋每隔一层范围均需布置一排，竖向间距为脚手架步高的2倍。横向间距选用立杆纵距的2倍。3、脚手架的总高与联墙杆的覆盖面积和间距关系。（如下表）脚手架高度竖向间距（h）水平间距（la）每根连墙件覆盖面积（）双排50m3h3la40>50m2h3la274、连墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。5、在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆。6、本工程刚性连墙杆一般采用如下2种做法：（1）在屋面梁板以下楼层采用短钢管、扣件与钢筋混凝土柱连接（如下图）。（2）屋面梁板处采用、现浇混凝土的梁板上预埋竖向短钢管，然后用连接短钢管一端与预埋竖向短钢管用直角扣件连接，另一端用直角扣件与立杆连接（如下图）。（3）本工程连墙杆采用矩形布置（如下图）。（4）连墙杆所在位置有时可能遇到门窗洞口，可以用添加附加短钢管的办法来实现联结。（5）施工过程中当个别连墙杆被拆除后在相当一段时期内难于补上时，必须采取有效的加强措施。如附近添设一个临时的连墙杆，限制施工荷载或加强横向刚度等。（6）脚手架下部暂不能设连墙件时，可每隔6m搭设一道抛撑，当架体与连墙件搭设后方可拆除。五、脚手架板的铺设1、首层隔离层和施工操作层沿纵向满铺脚手板，作到严密、牢固、铺平、铺稳，不得超过50mm 的间隙。架子上不准留单块脚手板。2、脚手板在纵向的接头有对接铺设和搭接铺设二种（如下图）（1）对接铺设的脚手架板，在每块脚手架板两端下面均要有小横杆，杆离板端的距离应不大于150mm，小横杆应放正、绑牢。（2）搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于200mm，接头处必须在小横杆上，脚手板与小横杆之间的不平处允许用木块垫实并绑牢，不许垫砖块等易碎物体。3、严禁留探头长度150mm 探头板。4、脚手板应在下列部位给予固定：（1）脚手板的两端和拐角处；（2）沿板长方向间隔1520mm；（3）坡道和平台的两端；（4）其他可能发生滑动和翘起的部位。六、立杆的纵距、横距、步距1、立杆的纵距。本工程脚手架高度小于30m，所以纵距采用1.5 m搭设。2、在脚手架的高度段H 内，立杆的全部垂直偏差绝对值规定如下：当H30m 时，偏差不大于H/200。本工程H30m。3、作业面的横向尺寸（1）横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于100mm，以防止小横杆从大横杆上滑脱。（2）小横杆的里端离墙面的距离为200 mm。（3）脚手架步距为1.8m。七、外脚手架的防护1、离地面2m 以上铺设脚手板的作业层都要在脚手架外立杆的内侧绑两道牢固的护身栏杆和挡脚板。2、两道护身栏杆离脚手架的高度分别为1.2m 和0.6m，紧贴外立杆内侧安设两道水平钢管。3、挡脚板宽度在180mm 左右。4、架体须超过施工操作层1.8m 高，中间须加防护栏杆。5、密目式安全网立网应紧随架体搭设高度满挂；使用的密目式安全网须是安全合格产品。6、密目式安全网水平网在二层楼板面位置铺设一道，平网安装时不宜绷得过紧，应外高内低（外侧高出50 ）。7、每隔4 步架须满铺脚手板，防止物体坠落。8、当风力大于六级时，工人不得在架子上进行施工操作。八、支撑体系脚手架必须设置支撑体系。支撑体系包括纵向支撑（剪刀撑）、横向支撑和水平支撑。1、 纵向支撑，本工程脚手架脚手架高度在24 m以下，纵向支撑采用以下方法设置。（1）按规范要求，高度在24 m以下的双排脚架，均必须在外侧立面的两端各设置一道剪刀撑，且剪刀撑间距不大于15m，大于15m必须加设剪刀撑，并应由底至顶连续设置。（剪发撑设置如下图1） 15米 图1 2、横向支撑横向支撑是指在横向承力结构内从顶沿全高呈之字形设置连续的斜撑。在下列位置必须设置横向支撑：脚手架的纵向传力结构架构件限制不能形成封闭形。如“一”字型，“L”字型，或“凹”字型的脚手架，其两端必须设置横向支撑。并于中间每隔六个间距加设一道横向支撑。3、 水平支撑 没有铺板的水平板空腹桁架在二榀横向承力结构之间必须设置小横杆，其间距对结构脚手架不宜大于1m。九、杆件搭设构造要求1、 立杆：在竖立杆时，要注意杆件的长短搭配使用。（1） 立杆的接头除顶层可采用搭接接头外，其余必须采用对接扣件实行对接头。搭接时的搭接长度不应小于1m，用不小于两个旋转扣件来扣牢，扣件的外边缘到杆端距离不小于100mm。（2） 立杆接头与相近大横杆的距离不宜大于步高的三分之一。相邻接头的高度应大于500mm。2、大横杆：大横杆的长度不宜小于三跨。（1） 立杆和大横杆必须用直角扣件扣紧，不得遗漏。（2） 同一排大横杆的水平偏差不大于该片脚手架总长度的1/300，且不大于500mm。（3） 大横杆最好采用对接扣件连接。如采用搭接连接时，搭接长度不应小于1M，并用三个旋转扣件扣牢。（4） 大横杆接头与相邻立杆的距离不大于纵跨的五分之一。（5） 同一水平内的内外两根大横杆的接头和上下相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内。相邻接的水平距离应大于500mm。3、小横杆（1） 小横杆紧贴立杆布置。小横杆间距为500。（2） 小横杆搭于大横杆上，用直角扣件扣紧，对贴近立杆的小横杆亦可紧固于立杆上。4、斜杆：纵向支撑的斜杆与地面夹角在45°60°。（1） 斜杆用扣件与脚手架扣紧的连接头两端距脚手架节点（即立杆和横杆的交点）不大于200mm。除两端扣紧外，中间尚需增加2-4 个节点。（2） 斜杆的最下面一个连接点距地面不宜大于500mm，以保证脚手架的稳定。（3）剪刀撑搭接长度1.0m,用三个扣件连接。十、荷载1、承重脚手架负荷量每平方米不宜超过270kg。2、不应在脚手架上附装机械设备、摇臂把杆、悬挑平台、拉缆风绳及搭（挂）卸料槽（斗）等。十一、特殊部位处理（一）、洞口脚手架遇到施工时需通行的门洞口时，为了施工方便和不影响通行和运输，应将洞口的立杆抽走。这样洞口上的立杆不能落到基底上，这时应采取的构造措施如下图：1、洞口上的立杆从洞口上的大横杆开始扣接。2、洞口上的内外大杆可用两根钢管加强。3、脚手架的内外两侧在洞口边要设人字形斜撑，斜撑与地面成60 度夹角。斜撑应与洞口上的立杆和大横杆扣接牢固，使立杆上所传来的荷载通过斜撑传到地基。4、洞口两侧的立杆、可用双钢管加强。（二）、挑檐和其它凸出部位的处理对南立面挑檐和凸出部位，采用双排脚手架按挑檐外围尺寸搭设，一层待模板板子拆除后再搭设装修外脚架，形成三排立杆，详下图：1、斜杆应在每根立杆上挑出，与水平夹角不得小于60 度角。2、斜杆两端均应交于立杆与大横杆、小横杆的节点。3、挑脚手架最外排立杆与脚手架两排立杆，至少应连接设置三道平等的大横杆。4、 挑脚手架挑出部分高度不超过两步架，挑出部分的宽度和斜杆间距，均不得大于1.5m。小横杆间距不得大于1m，两端必须扣牢。使用荷载不得超过10N/m2。（三）、封顶1、脚手架封顶时，为了保证施工时的安全，外排立杆高度必须超过房屋檐口的高度。并要设置两道护身栏和一道挡脚板，挂安全立网。2、房屋外立杆的高度要超出女儿墙顶1 米，对坡屋顶必须超过檐口1.5m。内排立杆只要一低于檐口底150200mm。最上一排联墙杆上部的自由高度不大于4m。（四）、安全通道设置1、结构施工自二层起，凡人员进出的通道口，均应搭设安全防护棚。2、安全通道防护棚长度应满足坠落半径的要求，宽度满足每侧伸出通道边不小于1 米。其中，可能坠落半径R 与可能坠落高度H 的关系是：H=215m时，R=3m；H=1530m 时，R=4m；H30m 时，R=5m。本工程采用R=4 m。3、人行通道采取靠外架子内侧搭设斜道。采用“之”字形盘旋而上，坡度不大于1：3，宽度不小于1m。两端转弯处要设置休息平台，平台宽度不小于1.5 m,长度为斜道宽度的2倍。斜道侧面和平台的三面临空处均应加设护身栏及挡脚板。斜道每隔300设一道防滑条。十二、搭设和拆除顺序1、搭设顺序做好搭设的准备工作按房屋的平面形状放线铺设垫板按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆（与各立杆扣牢）安装第一步小横杆安装第二步大横杆安装第二步小横杆加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后可拆除）第三、四步大横杆和小横杆设置联墙杆接立杆加设剪刀撑铺脚手板绑护身栏杆和挡脚板立杆安全网。2、拆除顺序拆除的原则：先搭的后拆，后搭的先拆。先从钢管脚手架顶端拆起。拆除的顺序为：安全网护身栏档脚板脚手板小横杆大横杆立杆联墙杆纵向支撑。3、脚手架拆除安全技术要点（1）外脚手架的拆除应按自上而下的顺序进行。拆除钢管应码好、捆好、扣件用尼龙袋装好，安全网叠好并逐一由升降机下放地面堆放，做到工完场清。（2）拆除时，在外墙需修补的地方，应暂时停下来，配合管理人员、泥水工做好墙体的修补及墙面粉尘的清理工作；配合幕墙施工人员清理及修补幕墙存在的缺陷。（3）做好成品保护工作，施工过程必须确保墙面砖、玻璃幕墙不被损坏及污染。（4）拆除后的一切材料按指定地点堆放整齐。（5）外脚手架拆除时，应派专人守护下面，禁止无关人员进入拆除危险区，确保安全。（6）在拆除前，应先与施工外墙的人员商定交叉作业范围，错开工作面，确保施工安全。第七节、各项技术管理措施一、脚手架材料质量控制措施（一）所有进场材料，采取出入登记制度，进场材料均应有材料合格证明，有怀疑时，应分批抽样送检；经验收合格后，应整齐堆放在指定地点，且挂牌标示，杜绝不合格材料混入场内使用，不合格材料应封存示标识，禁止使用。（二）钢管材质要求：1、严重锈蚀、弯曲、有裂缝的钢管严禁使用，使用的钢管应先作好防锈处理，使用的钢管应符合国标3 号钢的技术要求，外径不小于48mm，壁厚不小于3.0mm。2、有脆裂、变形、滑丝的扣件，禁止使用，扣件使用前漫泡柴油作防锈处理后，才能使用，扣件活动部位应灵活转动，当扣件夹紧钢管时，开口处的最小距离应不小于5mm，直角扣件大于500 件，旋转及对接扣件大于150 件，批量在场350 件以内，应用一批量验收，直角扣件的比量大于3000 件时，还应进行扭转刚度试验。3、安全网：采购使用合格的密目式阻燃安全网，安全网进场时，应核对合格证及防伪标志，严禁假冒产品混入现场。4、竹脚手板，全部采用新竹脚手板，竹脚手板进场时，应仔细检查竹片的好坏，扣紧竹片的螺栓直径不进小于8mm，间距在500600，离板端200250mm，且应现场作受力试验。二、保证施工质量措施（一）建立健全质量保证体系，认真执行各项岗位责任制度，项目部成立全面质量管理小组，在施工阶段，应明确各质量控制目标，在操作工序中作三检制度。（二）坚决执行安全技术交底及分段验收制度1、脚手架搭设前，严格执行三级安全技交底制度，每天上班前应举行班前活动交底，交底内容应具体、明确，且应有签字记录资料，脚手架搭设过程中，严格执行交接班签字手续。2、外架搭设过程中，应严格执行三检制度，每段搭设好后，应先自检，自检合格后，由公司安全科专检，验收合格后，才能使用，验收内容应量化，具体详见脚手架检查评分及量化验收表。3、外脚手架的搭设要加强测量放线工作，在搭设脚手架时，使脚手架的步距、横距始终保持上下一至，使外脚手架搭设的技术与允许偏差，完全控制在规范允许范围之中，具体详见下表：项目项 目技术要求允许偏差1地基基础表面坚实平整地质土质符合技术要求排水不积水垫层不晃动底座不滑动、不下陷2立杆垂直度：Hmax<40m±100mm3间距步距偏差±20纵距偏差±50横距偏差±204大横杆高差杆两端同跨同一横截面内高差±205中心节点处各扣件高差150mm两根相邻立杆对接扣件高差50mm扣件螺栓拧紧扭力距40-70N.M6剪力撑斜杆与地面的偏差45°-60°7脚手板外伸偏差、搭接100mm50mm0mm(三)、坚持定期检查及维修加固制度：外架使用过程中，应派专人巡回检查，发现隐患及时限期整改，外架上的施工垃圾应及时派人清理干净。（四）作好成品保护工作：施工过程严禁任何人擅自拆除或变动外架的任何构件，若外架阻碍施工操作，应通知外架主管人员，针对现场实际情况，做好变更方案，报上级批准后，才能拆架。三、保证施工安全措施（一）、架子工作业时，必须戴安全帽，系紧安全带，穿工作鞋，戴工作卡，铺脚手架不准马凳操作，操作工具及零件放在工具袋内。搭设中应统一指挥，思想集中，相互配合，严禁在脚手架搭设过程中，嘻笑打闹，材料工具不能随意乱抛乱扔，吊运材料工具的下方不准站人。（二）、凡遇六级以上大风，浓雾、雷雨时，均不得进行高空作业，特别是雨后施工，要注意防滑，对脚手架进行经常检查，凡遇大风或停工段时间再使用脚步手架时，必须对脚手架进行全面检查，如发现连接部份有松动，立杆、大横杆、小横杆、顶撑有左右上下位移，铁丝解除，脚手板断裂、跷头等现象，应及时加固处理。（三）、底部的立柱应间隔交叉有同长度的钢管，将相邻立柱的对接接头位于不同高度上，使立柱薄弱截面错开，搭设双排脚手架时，应先立立柱，立柱架设先立里侧立柱，后立外侧立柱，立柱时要临时固定，在立柱的外侧规定位置及时设置剪刀撑，以防止脚手架纵向倾倒。（四）、架设脚手架时，切勿单独一个人操作，防止脚手架倒塌伤人，脚手架搭设进度，应高出施工工作面一步架。（五）、扣件的紧固是否符合要求，可用力矩板手实测，要4070N.M过小则扣件易滑移，过大则会引起扣件的铸铁断裂，在安装扣件时，所有扣件的开口必须向外。（六）、按规定要求搭设防护棚：1、为了预防物体坠落打击，建筑物出入口须搭设通道防护棚。2、防护棚的设置要求：安全防护棚设双层防护，防护棚采用双层竹脚手板搭设。四、环境保护及文明施工措施不仅要注重施工安全、质量、也要树立项目文明施工形象，应做到文明施工，发扬我公司在这方面的优良传统，结合本工程现场情况，特采取如下文明施工措施：1、工地现场采取封闭式管理，在场地的北面设置工地出入口，大门口处要门卫室建立门卫制度，门口有保安24 小时值班。2、实行场地分片包干制，专人负责管理，保证施工现场道路畅通，排水畅通，做到无积水，无垃圾现象，使场地清洁整齐。3、材料、机具和构件要按照平面布置图规定的位置堆放整齐，料堆挂好各种材料名称、品种、规格等标牌。4、在地工现场规定位置设置宣传栏，读报栏、黑板报，在作业危险区域挂上明显的警戒标志，并指派专人监护。5、材料进场应按规定整齐堆放。6、施工人员要戴好安全帽，工作卡、穿工作鞋，工作服，系好安全带，才能进入现场施工。7、所使用的钢管、扣件均应做好防锈防腐处理。8、做好工地有周围的环境卫生，特别是食堂，注意饮食卫生，炊事人员一律要进行休格检查，大确保封锁传染病后才能上岗。9、做好文明施工宣传教育工作，使职工养成良好习惯，保持施工现场美观整洁。第八节、现场施工管理组织机构一、安全生产管理目标1、坚决杜绝安全事故，杜绝火灾，中毒事故。2、确保不出触电事故，机械设备事故，工伤事故，致残事故及高空坠落物体打击、坍塌事故。3、努力减少一般事故，全年轻伤事故频率严格控制在千分之五以内，争取事故频率为零。二、施工组织机构项 目 经 理项目副经理项目技术负责人安全员材料员测量员架子施工队第九节 脚手架的结构计算计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)、建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等编制。 脚手架搭设体系剖面图 脚手架搭设体系正立面图 脚手架搭设体系平面图一、参数信息1.脚手架搭设参数脚手架从地面开始搭设，搭设高度H：18.15m；顶步栏杆高：1.75m；内立杆距离墙长度a：0.3m；立杆步距h：1.8m；总步数：9步；立杆纵距la：1.5m；立杆横距lb：1.05m；小横杆伸出内立杆长度a1：0.3m；扫地杆距地：0.2m；采用小横杆在上布置，搭接在大横杆上的小横杆根数为1根；采用的钢管类型为48 × 3；连墙件布置方式为二步二跨，连接方式为扣件连接；连墙件扣件连接方式为双扣件，扣件抗滑承载力折减系数为1；2.荷载参数(1)活荷载参数结构脚手架均布活荷载：3kN/m2；结构脚手架同时施工层数：2层；装修脚手架均布活荷载：2kN/m2；装修脚手架同时施工层数：1层；(2)风荷载参数本工程地处某某长沙市，基本风压Wo：0.35kN/m2；地面粗糙度类别为：B类(城市郊区)；(2)静荷载参数1)脚手板参数选用竹笆片(5mm厚)，按规范要求铺脚手板；脚手板自重：0.045kN/m2；铺设层数：2层；2)挡脚板参数选用木脚手板(220×48×3000)，铺脚手板层设挡脚板挡脚板自重：0.08kN/m；挡脚板铺设层数：2层；3)防护栏杆铺脚手板层设防护栏杆，每步防护栏杆根数为2根，总根数为4根；4)围护材料2300目/100cm2，A0=1.3mm2密目安全网全封闭。密目网选用为：2300目/100cm2，A0=1.3mm2；密目网自重：0.01kN/m2；3.地基参数脚手架放置在地面上，地基土类型为：碎石土；地基承载力标准值：650kPa；立杆基础底面面积：0.25m2；地基承载力调整系数：1。二、小横杆的计算 小横杆在大横杆的上面，考虑活荷载在小横杆上的最不利布置，验算强度和挠度时不计小横杆的悬挑荷载，小横杆按照简支梁进行强度和挠度计算。1.均布荷载值计算作用在小横杆上的荷载标准值：q=0.033+0.045×1.5/2+3×1.5/2 = 2.317 kN/m；作用在小横杆上的荷载设计值：q=1.2×（0.033+0.045×1.5/2）+1.4×3×1.5/2 = 3.230 kN/m；2.强度验算最大弯矩 M = ql2/8 =3.230×1.052kN.m 0.445 kN.m； 最大应力计算值 = M / W =0.445×106/4.49×103=99.153 N/mm2； 小横杆实际弯曲应力计算值=99.153N/mm2 小于抗弯强度设计值f=205N/mm2，满足要求！3.挠度验算最大挠度 = 5ql4/384EI = 5.0×2.317×10504/(384×2.06×105×10.78×104)=1.651 mm； 小横杆实际最大挠度计算值=1.651mm 小于最大允许挠度值min（1050/150，10）=7.000mm，满足要求！三、大横杆的计算小横杆在大横杆的上面，小横杆把荷载以集中力的形式传递给大横杆，所以，大横杆按照集中力作用下的三跨连续梁进行强度和挠度计算。计算小横杆传递给大横杆的集中力时，计入小横杆的悬挑荷载。1.小横杆传递给大横杆的集中力计算内排大横杆受到的集中力标准值： F=0.5qlb(1+a1/lb)2=0.5×2.317×1.05×(1+0.3/1.05)2=2.011 kN；内排大横杆受到的集中力设计值：F=0.5qlb(1+a1/lb)2=0.5×3.230×1.05×(1+0.3/1.05)2=2.804 kN；外排大横杆受到的集中力标准值： F=0.5qlb1+(a1/lb)2=0.5×2.317×1.05×1+(0.3/1.05)2=1.316 kN；外排大横杆受到的集中力设计值：F=0.5qlb1+(a1/lb)2=0.5×3.230×1.05×1+(0.3/1.05)2=1.834 kN；2.大横杆受力计算大横杆按三跨（每跨中部）均有集中活荷载分布计算，由脚手架大横杆试验可知，大横杆按照三跨连续梁计算是偏于安全的，按以上荷载分布进行计算可以满足要求并且与我国工程长期使用经验值相符。根据实际受力情况进行电算，得到计算简图及内力、变形图如下（内排大横杆、外排大横杆计算方式完全相同，下面是内排大横杆的计算过程，外排大横杆计算过程从略，仅给出最终计算结果）： 弯矩和剪力计算简图 弯矩图(kN·m) 剪力图(kN) 变形计算简图 变形图(mm)计算得到内排大横杆： 最大弯矩：M= 0.743 kN.m 最大变形：= 3.581 mm 最大支座反力：F= 6.094 kN计算得到外排大横杆(计算过程从略)： 最大弯矩：M= 0.488 kN.m 最大变形：= 2.361 mm 最大支座反力：F= 4.010 kN3.强度验算最大应力计算值 = 0.743×10
