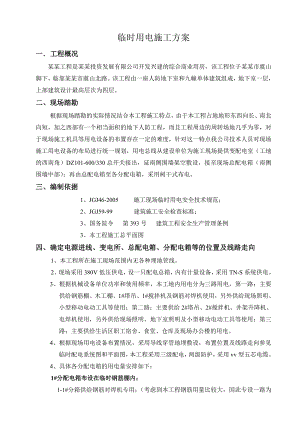

临时用电施工方案一 工程概况 某某工程是某某投资发展有限公司开发兴建的综合商业用房，该工程位于某某市虞山脚下，临靠某某市虞山北路。该工程由一座人防地下室和九幢单体建筑组成，地下室一层，上部建筑设计最高层次为四层。二、现场踏勘根据现场踏勘的实际情况结合本工程施工特点，由于本工程占地地形东西向长、南北向短，加之西部有一个相当面积的地下人防工程，而且工程周边的周转场地几乎为零，对于现场施工机具等用电设备的布置存在一定的难度，针对这一特点我公司技术人员对现场施工用电设备的布局进行统一规划，用电总线从建设单位为施工现场提供变配电室（工地的西南角）DZ101-600/330总开关接出，延南侧围墙架空敷设，接至现场总配电箱（南侧围墙中部）；再由总配电箱至各分配电箱，采用树干式布电。三、编制依据1、JGJ46-2005 施工现场临时用电安全技术规范； 2、JGJ59-99 建筑施工安全检查标准； 3、国务院令 第393号 建筑工程安全生产管理条例 3、本工程施工总平面图四、确定电源进线、变电所、总配电箱、分配电箱等的位置及线路走向1、本工程所在施工现场范围内无各种埋地管线。2、现场采用380V低压供电，设一只配电总箱，内有计量设备，采用TN-S系统供电。3、根据机械设备单位功率和使用频率，本工地内用电分为三路用电，第一路：主要供给钢筋棚、木工棚、1#塔吊、1#搅拌机及钢筋对焊机使用，另外供给现场照明、小型移动电动工具等使用；第二路：主要供给2#塔吊、2#搅拌机、井架升降机、电焊机使用，另外供给现场照明、地下室照明及小型移动电动工具等使用；第三路：主要供给生活区职工宿舍、食堂、仓库及现场办公楼的用电。4、根据现场用电设备布置情况，采用导线穿管地埋敷设，布置位置及线路走向参见临时配电系统图和平面图，本工程采用三级配电，两级防护，采用vv型五芯电缆。4、具体各分配电箱的用电量安排如下：1#分配电箱布设在临时钢筋棚内；1-1#分箱供给钢筋对焊机专用；（考虑到本工程钢筋用量比较大，因此专设一路为钢筋对焊机进行供电）1-2#分箱供给钢筋棚、木工棚、1#搅拌机用电，由于钢筋及木工机械均需二次移位，第一次布设位置在钢筋机械在6#楼上部、木工机械在2#楼上部，待地下人防工程土方回填结束，再根据施工总平面图标定位置移到地下室顶板上部，本次方案设计及平面图显示均以第二次移机定位为准。1-3#分箱专供1#塔吊用电；2#分配电箱布设在2#塔吊附近；2-1#分箱供给2#塔吊用电、2-2#分箱供给现场四台井架提升机、2#搅拌机使用， 以及提供地下室照明用电、现场照明用电等，2-3#分箱专供电焊机使用；3#分配电箱布设在现场办公楼附近，临靠东侧围墙，职工生活用电及办公设备用电等由此箱引出；3-1#分箱供给职工宿舍、3-2#分箱供给现场办公用电、3-3#分箱供给食堂、仓库用电等。4、线路布置要求1) 电缆进入现场后采用埋地敷设；2) 电缆从地下0.2m到地上2m范围内必须加防护套管；3) 埋地电缆埋设深度不得小于0.7m，上下各铺5厚砂垫层，然后覆盖砖等硬质保护层，并做好警示标志；五、用电设备负荷计算：工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.75；10-30台取0.7；30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.6；现场施工主要机械设备用一览表名 称单位数量功率（kw）小计（KW）塔式起重机23060井架提升机45.522钢筋对焊机17070钢筋弯曲机13.53.5钢筋切断机25.511潜水泵41.56卷扬机15.55.5圆盘锯236平刨机133电焊机61272打夯机339振捣棒181.527砼/砂浆搅拌机27.515蒸饭机11111现场照明6318生活办公用电48备 用10总 计418 经过计算得到P=1.24 K1PC=1.24×0.6×288=214.27KW六、变压器校核变压器容量计算公式如下：其中P0变压器容量（kVA）；1.05功率损失系数；cos用电设备功率因素，一般建筑工地取0.75；经过计算得到P0=1.4×214.27=299.98 kVA299.98 kVA315 kVA故满足要求七、用电系统设计导线截面计算及开关选择u 1#分配电箱 主要供给钢筋棚、木工棚、搅拌机、1#塔吊及钢筋对焊机使用，另外供给现场照明、小型移动电动工具等使用； 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×82=66.09KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=133.78A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择50.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV3*50+2*25，其Ie=135A，因此导线满足电流与电压降要求。1-1#配电箱 主要供给钢筋对焊机使用。 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×70=56.42KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=107.3 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择35.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV3×35+2×16，其Ie=110A，因此导线满足电流与电压降要。.u 1-2#配电箱 主要供给钢筋棚、木工棚、1#搅拌机使用，另外供给现场照明、小型移动电动工具等使用； 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×45=36.27KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=73.48 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择25.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV3*25+2*16，其Ie=85A，因此导线满足电流与电压降要求u 1-3#配电箱 主要供给1#塔吊使用，另外供给现场照明、小型移动电动工具等使用； 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×35=28.21KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=57.2 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择16.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×16，其Ie=65A，因此导线满足电流与电压降要求u 2#分配电箱 专供2#塔吊、井架、砂浆搅拌机、现场照明、地下室照明、小型移动工具使用。 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.6全部施工动力用电设备额定用量：经过计算得到P=1.24×0.6×96=71.42KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=144.69 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择70.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV3×70+2×25，其Ie=162A，因此导线满足电流与电压降要求u 2-1#配电箱 主要供给2#塔吊使用，另外供给现场照明、小型移动电动工具等使用； 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×38=35.34KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=67.12 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择25.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×25，其Ie=85A，因此导线满足电流与电压降要求u 2-2#配电箱 主要供给井架提升机使用，另外供给现场照明、地下室照明使用； 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×38=30.63KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=62.05 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择16.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×16，其Ie=65A，因此导线满足电流与电压降要求u 2-3#配电箱 主要供给电焊机使用 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×49=58.03KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=80.01 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择25.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×25，其Ie=85A，因此导线满足电流与电压降要求u 3#分配电箱 主要供给生活区职工宿舍、食堂、仓库及现场办公楼的用电 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×51=41.11KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=83.29 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择25.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线BV3×25+10+10，其Ie=85A，因此导线满足电流与电压降要求u 3-1#配电箱 主要供给职工宿舍使用 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×26=20.96KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=42.46A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择10.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×10，其Ie=50A，因此导线满足电流与电压降要求u 3-2#配电箱 主要供给现场办公楼使用 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×12=9.67KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=19.594A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择6.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×6，其Ie=37A，因此导线满足电流与电压降要求u 3-3#配电箱主要供给食堂、仓库使用 1、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1PC+ K2Pa+ K3Pb ）其中P计算用电量（KW），即供电设备总需要量；PC全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数； 总数10台以内取0.65；10-30台取0.6；30台以上取0.5；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量的90%，照明用电约占总电量的10%，则有P=1.1（K1PCK2 + 0.1P ）=1.24 K1PC本例计算中K1=0.65全部施工动力用电设备额定用量：经过计算得到P=1.24×0.65×24=19.34KW2、配电导线截面计算按导线的允许电流选择；三相四线制低压线路上的电流可以按照下式计算：其中Ii线路工作电流值（A）；U1是线路工作电压值（V），三相四线制低压时取380 V。经过计算得到Ii=38.69 A对于不同类型的铜导线，其截面积分别为：TJ型铜裸线50.02BX型铜芯橡皮线70.02BV型铜芯塑料线70.02选择6.02 ，铜芯塑料线能满足电压降要求。3、选择的电缆线VV5×10，其Ie=50A，因此导线满足电流与电压降要求八、安全用电技术措施（一）基本要求1. 电工必须经过专业安全技术培训考核、持特种作业有效资格证，方可上岗作业；2. 凡现场施工用电，一律采用三相五线制，做好重复接地，设备作好保护接零；3. 线路禁止使用老化、绝缘性差的电线，严禁乱拉乱扯，线路架设要牢固，确保安全；4. 配电箱一律做好防潮、防雨，并作好接零保护；5. 电动施工机械和手持电动机械的负荷线选用无接头的多股铜芯橡皮护套软电缆；6. 安装维修拆除临时用电工程，必须由电工完成，其它人员不得擅自施工；7. 购置的设备必须符合相应的国家标准、专业标准和安全标准。执行专人专机负责制，定期检查、维修。施工现场临时用电每周查一次（漏电保护器每周试测一次）；8. 移动用电设备时必须切断电源，不许带电作业；（二） 电缆线路1) 干线电缆采用埋地或架空敷设，严禁沿地面明设。在拉设临时电缆时，电线均应架空。过道处须用钢管保护，不得乱拖乱拉，电线被车碾物压；2) 电缆穿越建筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管；3) 橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线直接绑线；（三） 配电箱1) 配电箱：动力配电和照明配电合在一个分配电箱内，动力和照明线路分别设置；2) 分配电箱和开关箱的距离不得超过30m，开关箱与其控制的固定用电设备的水平距离不得超过3m；3) 配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木和杂草；4) 配电箱、开关箱为厂方定型标准电箱，安装应端正牢固，箱下底与地面距离应在0.61.5m之间，进出线必须采用橡皮绝缘电缆；5) 箱体的金属外壳应做保护接零，保护接零必须用保护端子板连接；6) 进出线应加护套分路成束并做好防水弯头，导线束不得与箱体进出口直接接触。（四） 电器装置的选择1) 配电箱、开关箱内的电器设备必须可靠完好，不得使用破损、不合格的电器，熔断器的熔体应与用电设备的容量相适应；2) 总配电箱和分配电箱均应装设总闸隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；以及漏电保护器（若漏电保护器同时具备负荷和短路保护功能，则可不设分路熔断器或分路自动开关）；3) 电箱内电气设备应完整无缺，设有专用漏电保护开关，每台设备应有独立的开关箱，实行一机、一闸制，严禁用一个电器开关控制两台或两台以上用电设备；4) 现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器；5) 使用于潮湿场所的漏电保护器应采用防溅型产品；6) 手动闸刀开关只允许使用于控制照明电路和容量不大于5.5KW的动力电路作直接启动。容量大于5.5KW的动力电路应用自动开关电器或降压启动装置控制。（五）使用与维护a) 所有电箱均应标明其编号、名称并作分路标志；b) 所有配电箱门应配锁，有专人负责管理、操作、监护，现场停止作业1小时以上时，应将动力配电箱断电上锁；c) 开关箱的操作人员应掌握安全用电基本常识和所有设备性能，熟悉开关电器的正确操作方法；d) 电源线不得承受外力，严禁与金属尖锐断口接触；e) 所有电箱应每周进行检查和维修一次，由专业电工穿戴绝缘手套、鞋、使用电工绝缘工具进行作业；f) 箱内进行检查、维修时，必须将其前一级的相应电源开关分闸断电，并悬挂停电标志牌，严禁带电作业；g) 箱内应经常保持整洁、干燥，不得堆放任何杂物，尤其是金属导电物等；h) 所有移动电具，都应在漏电开关保护之中，电线无破损、插头、插座应完好，严禁不用插头而直接用电线插入插座孔内。（五） 照明1、 照明线路 施工现场照明线路的引出处，一般从总配电箱处单独设置照配电箱。为了保证三相平衡，照明干线应采用三相线与工作零线同时引出的方式。工作零线截面的选择：1) 单相及两相线路中，零线截面与相线截面相同。2) 三相四线制线路中，当照明器为白炽灯时，零线截面按相线载流量的50%选择；当照明器为气体放电灯时，零线截面按最大负荷相的电流选择。3) 在逐相切断的三相照明电路中，零线截面与相线截面相同；若数条线路共用一条零线时，零线截面按最大负荷相的电流选择。2、 室内照明1) 室内灯具装设不得低于2.5m。2) 室内螺口灯头的接线。相线接在与中心触头相连的一端，零线接在与螺纹口相连接的一端；灯头的绝缘外壳不得有破损和漏电。3) 任何电器、灯具的相线必须经开关控制，不得将相线直接引入灯具、电器。4) 对民工的临时宿舍内的照明装置及插座要严格管理。防止民工私拉、刮接电炊具或违章使用电炉。5) 在用易燃材料作顶棚的临时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座，或加阻燃垫，并使灯具与可燃顶棚保持一定距离，防止引起火灾。对安装在易燃材料存放的场所和危险品仓库的照明器材，应符合防火要求的电器器材或采取其他防护措施。6) 地下室照明采用36V安全电压，电线采用BV塑料铜线加绝缘瓷瓶沿墙敷设。3、 室外照明装置1) 照明灯具的金属外壳必须作保护接零。单相回路的照明开关箱（板）内必须装设漏电保护器。2) 室外灯具距地面不得低于3m，钠、铊、铟等金属卤化物灯具的安装高度应在离地面5m以上；灯线应固定在接线柱上，不得靠灯具表面；灯具内接线必须牢固。3) 路灯的每个灯具应单独装设熔断器保护。灯头线应做防水弯。4) 投光灯的底座应安装牢固，按需要的光轴方向将枢轴拧紧固定。5) 油库、油漆仓库除通风良好外，其灯具必须为防爆型，拉线开关应安装于库门外。6) 不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上，移动照明导线应采用电缆线。（六） 接地与接零保护系统按JGJ46-2005施工现场临时用电安全技术规范的要求，施工现场必须采用TN-S三相五线的接零保护系统。1、 总配电柜、分配电箱及开关箱的金属外壳必须与保护接零连接，并作好重复接地，接地装置电阻值不得大于10；2、 保护接零应单独敷设，不做他用。重复接地，应与保护接零相连接；3、 保护零线不得装设开关或熔断器，不得短线，不得有工作电流；4、 保护零线使用铜线不小于102，与电气设备相连的保护零线可用不小于2.52绝缘多股铜线；同时必须满足机械强度的要求。5、 保护零线统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线；6、 重复接地必须接在保护零线上。工作零线不能加重复接地。7、 保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为使接地电阻更小，可适当多打重复接地。（七） 外线路及电气设备防护1、 在建工程不得在外架空线路正下方施工、搭设作业棚、建设生活设施，或堆放构件、架具、材料及其他杂物。2、 在建工程（含脚手架）的周边与外架空线路的边线之间必须保持安全操作距离。当外电线路的电压1KV以下时，其最小安全操作距离为4米，当外电架空的电压为110KV时，其最小安全操作距离为6米，当外架线路的电压为35110KV时，其最下操作距离为8米，当外架线路的电压为220KV时，其最下安全距离为10米，当外架线路的电压为300500KV时，其最小的安全操作距离为15米。上下脚手架的斜道严禁搭设在由外电线路的一侧。3、 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1 KV以下时，最小垂直距离为6米，外电线路为135时，最小垂直距离为7米。4、 起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为 1KV以下时，最小水平与垂直距离为1.5米，外电线路为10KV时，最小垂直距离为3米，水平距离为2米，外电线路电压为35KV以下时，最小垂直距离为4米，水平距离为3.5米，外电线路电压为110KV时，最小垂直距离为5米，水平距离为4米，外电线路电压为220KV时，最小垂直与水平距离为6米，外电线路电压为330KV以下时，最小水平与垂直距离为7米，外电线路电压为500KV以下时，最小水平与垂直距离为8.5米。5、 施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5米。6、 对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮拦、围栏或保护网，并要悬挂醒目的警告标准牌。在架设防护措施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气技术人员或专职安全人员负责监护。7、 防护设施与外电线路之间的安全距离应符合以下要求：外电线路电压为10KV以下时，安全距离为1.7米，外电线路电压为35KV以下时，安全距离为2米，外电线路电压为110KV以下时，安全距离为2.5米，外电线路电压为220KV时，安全距离为4米，外电线路电压为330KV以下时，安全距离为5米，外电线路电压为500KV以下时，安全距离为6米，搭设防护设施的材料应为绝缘材料，严禁采用金属材料搭设。8、 对于既不能达到最小安全距离，由不能搭设防护措施的施工现场，必须与由关部门协调，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。9、 电气设备现场周围不得存放易燃易爆、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须环境条件相适应。10、 电气设置场所应能避免物体打击和机械损伤，否则应做防护处理。人工接地体的安装1) 垂直接地体使用48钢管，长度1.52.5m，露出地面1015cm，接地体间距一般小于2.5m；避雷针长度为12m，用16圆钢端部磨尖；2) 用手锤将接地体打入土中，并与设备用导线可靠连接；3) 接地线与接地极连接采用专用螺栓连接
