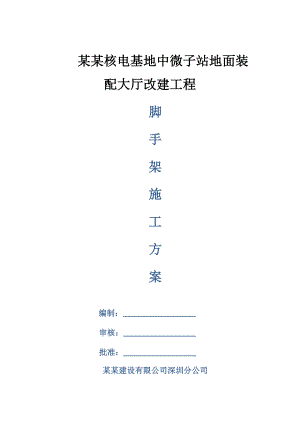

某某核电基地中微子站地面装配大厅改建工程脚手架施工方案编制： 审核： 批准： 某某建设有限公司深圳分公司目录第一章工程概况及编制依据1一、工程概况1二、 编制依据1第二章脚手架搭设施工方案2一、脚手架种类选择2二、 搭设准备2三、材料安全技术标准2四、落地扣件式脚手架设计与搭设3五、危险源辨识及管理措施6第三章安全及文明施工8一、安全施工措施8二、文明施工措施8第一章 工程概况及编制依据一、工程概况某某核电基地北区220kv变电站增容改造项目，在用地红线范围内东北角有一栋建筑物中微子站地面装配大厅，阻碍了该项目的施工，需要进行改建。装配大厅为钢构架建筑物，原建筑物高约14米，可以分跨拆除，每跨约6米。根据本工程的施工特点及现场的实际情况，为确保施工安全和操作便利等，本工程采用满堂脚手架搭设作业平台，中微子站地面装配大厅高度约14米，作业面主要为墙面及钢结构立柱。满堂脚手架在中微子站地面装配大厅内搭设，在需拆除墙面及恢复墙面位置搭设可靠的满堂脚手架作为操作平台，成凹字形三面操作平台，脚手架搭设高度约14米，宽度约1.2米，跨度根据拆除及恢复墙面而定，并搭设1.2米安全护栏，并设上下通道；满堂脚手架操作平台加设斜撑增加稳固性，施工按顺序以墙面的拆除和恢复分别搭设满堂脚手架操作平台进行，待脚手架验收合格后方可作业。脚手架的搭设均应参照电站脚手架搭设安全技术标准进行搭设，为保证本工程安全有序进行，特制定本方案。二、 编制依据在本施工组织设计的编制过程中，我们主要以以下几项作为依据：(一) 本工程技术规范书、施工组织方案。(二) 本工程现场踏勘资料。(三) 现行国家以及省、市有关技术规范、规程、标准和制度，法律、法规。主要有：Ø 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)Ø 电站脚手架搭设安全技术标准Ø 建筑结构荷载规范(GB 50009-2001)Ø 钢管脚手架扣件标准（GB15831）Ø 钢结构设计规范(GB 50017-2003)Ø 碳素结构钢（GB/T700）(四) 公司以往施工经验、人员机构、技术力量、机械设备配制情况。(五) 公司ISO9002质量保证体系及有关的管理制度。第二章 脚手架搭设施工方案一、脚手架种类选择1. 根据本工程中微子站地面装配大厅高度、结构特点及施工进度的安排，本工程满堂脚手架搭设采用落地扣件式钢管脚手架。脚手架离墙距离为10cm。2. 脚手架必须具有足够的承载力、刚度和稳定性，在各种荷载作用下不发生失稳、倒塌以及超过允许要求的变形、倾斜、摇晃或扭曲现象，确保安全施工。二、 搭设准备1. 项目经理根据需用计划负责组织有关人员落实钢管、扣件、劳动力、施工机具等的供给渠道，尽快订立供给关系或合同，保证按时进场。2. 架管、扣件等必须有出厂合格证书，对其质量应严格把关，经质安专人验收合格后方可采用。3. 架子工必须是持有操作证、体检合格的才能进场施工，挂牌上岗，穿带整洁，文明礼貌，团结互助，无污言秽语，不打架斗殴。4. 项目技术负责人根据本方案及现场具体情况对架子工进行详细的技术、安全交底，严格遵守中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规程(JGJ130-2001)，明确分工，责任到人。三、材料安全技术标准(一) 脚手架杆件材质和规格杆件选用GB/T13793或GB/T3092的3#普通钢管，质量符合GB/T700中Q235A钢的规定，钢管外径48MM，壁厚3.5MM。立杆、大横杆、抛撑等长度46.5M,小横杆为1.52.2M。钢管应统一涂漆，严禁打孔。不得与其他型号钢管混用。(二) 扣件材质和规格扣件材质符合GB15831的规定。新采购的扣件有生产许可证、法定检测单位的检测检验报告和产品合格证。扣件在使用前进行检查，严禁使用有裂纹变形、螺栓滑丝的扣件，扣件夹紧钢管时，开口处的最小距离不小于5mm；活动部位应灵活，旋转面间隙小于1mm。扣件附件，如T形螺栓、螺母、垫圈、铆钉采用Q235钢制造。(三) 底座和垫板垫板采用长度不少于2跨、厚度不少于50MM的木垫板，木脚手板需符合GB5005中的规定厚度，不小于50mm宽200300mm，长36m。脚手板两端用80mm铁丝打两道紧箍。四、落地扣件式脚手架设计与搭设(一) 落地扣件式脚手架设计落地扣件式脚手架采用外径48MM，壁厚3.5MM和扣件搭设，内、外立杆均为单杆；搭设规格为：立杆，横向间距1.5m，纵向间距1.8m，立杆垂直度的偏差不得大于架高的1/200。大横杆的间距小于1.8m。 斜杆两端扣件与立杆节点（即立杆与横杆的交点）的距离<20cm，最下面的斜杆与立杆的连接点离地面<50cm。 每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°60°之间；本脚手架在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不大于15m。剪刀撑如需接长采用搭接，搭接长度不小于1m，并采用不少于3个旋转扣件固定。纵向扫地杆应采用直角扣件固定在距底座表面不大于20cm的立杆上。横向扫地杆应用直角扣件，固定在紧靠纵向扫地杆下方的立杆上。脚手架搭到34步高度时，应加设抛撑。顶部设置连墙件，连墙件与女儿墙搭接，间距为1.8m一处，共3处。2米以上脚手架应在脚手板外侧设两道横杆作护身栏杆，上栏杆上皮高度为1.2m。下栏杆上皮高度为0.6m。 搭设斜道的脚手架，斜道宽度不小于1m，斜道与地面的夹角小于45。斜道两侧应设置栏杆和挡脚板。栏杆高度1.2m，挡脚板高度18cm。当斜道用脚手板铺设时，脚手板要顺铺，接头采用搭接；下面的板头应压住上面的板头，板头凸棱处采用三角木填顺。脚手板每隔30cm设防滑木条。(二) 落地扣件式脚手架搭设及其注意事顶1. 落地扣件式脚手架立杆地基应平整坚实，使其承载力达到200KN/；立杆应在下边做铺垫，拉线、拉尺按规定间距尺寸摆放垫板，铺设平稳并加以固定，不得悬空；要有可靠的排水措施，防止积水浸泡立杆基础。2. 落地扣件式脚手架搭设应选派专人负责检查，内、外立杆采取对接接长，内、外大横杆采取双扣件搭接接长；有变形的杆件和不合格的扣件不能使用，扣件拧紧程度要适当，随时校正杆件垂直、水平偏差，避免误差过大。3. 落地扣件式脚手架搭设顺序：摆放扫地大横杆树立杆装扫地小横杆安第一步大横杆安第一步小横杆逐步搭设。4. 相邻立杆接头位置应错开布置在不同步距内，且与相近大横杆距离不宜大于步距三分之一；立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏；立杆垂直偏差不应大于架高的1/200。5. 每步架上、下大横杆接头位置应错开布置在不同立杆纵距内，且与相近立杆距离不宜大于纵距三分之一；每步架上、下大横杆应错开布置在立杆内、外侧，以减少立杆偏心受载情况；每一面架内大横杆纵向水平高低差不应超过一皮普通砖。6. 小横杆置于大横杆之上用直角扣件扣紧，在使用过程中不得拆除紧贴立杆的小横杆。7. 设置防雷接地装置，接地电阻30；搭设工人必须佩挂安全带和穿胶鞋，禁止穿皮鞋和拖鞋；及时与结构进行拉结或者采取临时支撑，确保搭设过程安全；未搭设完成的脚手架，在每天收工时一定要确保架子的稳定，避免发生意外事故。8. 脚手板内侧距外墙0.1m，外侧设置0.2m高的踢脚板(18厚胶合板)。同时，每步架外侧设置1.2m高的防护栏杆。9. 户外靠墙搭设的钢管脚手架必须设置连墙件，以提高立杆的刚度和脚手架承载能力。装设连墙件或其它撑拉杆件时，应注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。10. 落地双排外脚手架外立面采用符合安检标准的安全网（防火型）进行全封闭，避免因高空坠物而威胁施工人员及周围行人、车辆的安全。11. 落地双排外脚手架在搭设、使用过程中应加强检查，确保安全使用。(三) 脚手架验收脚手架搭设完毕后须组织进行验收，脚手架的验收依据为本施工方案及相关的规范要求，验收检查后办理相关手续和验收记录。1. 原材料的材质，对钢管、扣件、脚手片等的材质外观质量、检测报告进行检查。2. 脚手架设置情况，包括立杆间距、水平杆连接、剪刀撑的设置。3. 脚手架横杆荷载状况。4. 立杆的垂直度、水平加固杆、扫地杆、剪刀撑、抛撑及水平侧向约束构造的配置情况。5. 扣件紧固力矩项目部自检通过后，报业主单位组织进行验收，验收通过后，方可进行下一步的施工。各级部门验收完成后，应出具书面验收意见书，验收意见书包括验收过程中发现的问题、整改的具体要求和措施；参加验收人员和整改负责人均应履行书面签字手续。整改完成后，整改责任人必须包验收人员，进行复查，复查通过后，方可进入下一道程序。脚手架完工交付使用前，搭设人员检查牢固可靠。符合要求，在醒目地方挂好脚手架完工信息牌；设置红白相间的警示带。警示带的高度离地1.5m。脚手架的搭设与拆除，若一次不能搭设好、拆除完或经验收不合格的脚手架，要挂上禁止使用标志牌 (四) 脚手架的使用1. 因施工需要部分拆除时，由需要拆除的班组通知脚手架搭设负责人并经同意，由搭设人员拆除并采取相应的加固措施，施工结束后立即恢复。2. 长时间使用他人的脚手架应征得使用单位的同意，不得改变其原状，并遵守脚手架荷载的规定。如需作局部的改变，应征得搭设单位的同意，经双方商定，由使用单位或搭设单位实施。3. 作业层每1实际施工荷载不得超过施工设计值。4. 禁止在架板上加垫物以增加操作高度。在架面上堆放的材料应码放整齐稳固。上下脚手架必须走斜道、梯子和设置的通道，严禁攀爬脚手架。5. 每步架的作业完成后，必须对架上剩余材料进行清理，移至上（下）步架。每天作业后，应清理架面，把垃圾运至地面，保持架面的整洁，禁止从架上向下抛掷材料和垃圾。6. 当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则应在征得搭设和使用单位同意，属同一专业公司的由专业公司领导、非同一专业公司的由分公司领导协调，由搭设单位或开挖的单位编制方案，并实施加固措施。7. 脚手架的水平方向一般不得断开，如因施工特殊需要必须断开时，按本制度规定的原则处理。(五) 脚手架拆除要点1. 拆除脚手架时，应设置警戒区和警戒标志，并由专职人员负责警戒。2. 严格遵守拆除顺序，由上而下逐层进行，严禁上下同时作业。各构配件严禁抛掷至地面。3. 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除高差不应大于2步。4. 当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固，再拆除连墙杆。5. 脚手架的拆除应在统一指挥下进行，工人必须站在临时设置的脚手板上进行拆除工作，并按规定使用安全防护用品；6. 运至地面的构件应及时整修、保养，并按品种、规格随时码堆存放，及时运出场地。五、危险源辨识及管理措施作业项目危险点防范类型预控措施脚手架搭拆钢管、扣件等材质不符合规范要求坍塌材料采购进场控制措施与施工无关人员进入现场其他伤害作业人员佩戴安全帽、工作服等统一着装，严禁无关外人进入施工现场。没进行安全技术交底及班前会议其他伤害安全教育培训制度架子工未经培训或无证上岗高空坠落落实特种人员安全生产管理制度脚手架施工时不按规定搭设坍塌其他伤害必须有脚手架搭设方案，搭设完毕经使用单位验收合格后方可使用脚手架使用施工现场搭设的临时设施不符合安全防火要求火灾严格执行消防“三同时”，配备足够数量、合格有效的消防设施，临建间需保留安全消防通道。现场材料堆放不稳定坍塌材料堆放有可靠的支撑或拉结。暴雨、台风和汛期的前后，未对临建及生活设施、电源等进行检查、维修、加固坍塌触电按规定在暴雨、台风、汛期前后，对临建及生活设施、电源等进行检查、维修、加固，确保安全使用。第三章 安全及文明施工一、安全施工措施脚手架施工除了遵守公司和施工现场规定外，尚应遵守以下各条：1. 必须根据规范要求，给施工班组进行详细技术交底。2. 架子工操作必须持证上岗，进行身体健康检查，符合高空作业规定者方可上岗；上岗架子工必须正确使用安全“三宝”，严禁酒后作业，搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3. 工具必须采用防坠落措施：搭设前需在屋顶四周设置防坠落固定点，最少配置五套（超过五人同时作业时按实际人数配置）防坠落装置，即安全绳、防坠落或抓绳器。4. 施工过程中在脚手架上作业的人员必须佩戴电厂认可的双钩全身式安全带，并有专人监护。5. 安装和拆卸架子工必须捆绑好架料后通过垂直运输机械吊运，严禁乱丢乱放。脚手架的构配件质量与搭设质量，必须符合本方案要求，按规定进行检查验收，合格后方可使用。6. 要按规定张拉防火型安全网、架子连墙件、挑梁拉绳与架子卸载拉绳等。架子一旦搭设验收完后，未经许可不允许任意拆除架子，在使用阶段严禁拆除主节点处的纵、横水平杆、纵横向扫地杆、连墙件等。7. 当有六级及六级以上大风和下雨天气时应停止脚手架搭设和拆除作业。雨后上架作业要有防滑措施。8. 不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并应报经理部批准。9. 脚手架避雷设防，应在每个楼角用4根直径12镀锌钢筋设避雷针，形成网络，并与整栋建筑物楼层内避雷系统（即框架主筋）连成一体。接触处采用可靠连接、焊牢，电阻不大于4。10. 搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。二、文明施工措施1. 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2. 严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。3. 防护架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上防护架操作。4. 上架子作业人员上下均应走人行梯道，不准攀爬架子。5. 护身栏、跳板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。6. 防护架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。7. 作业人员不准攀登架子上下作业面， 在架子上的作业人员不得随意拆动防护架的所有拉接点和竹笆片，以及扣件绑扎扣等所有架子部件。8. 防护架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉结松动等问题要及时解决。9. 施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、不得乱仍。10. 不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。11. 脚手架堆场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。12. 现场作业人员应做到活完料净脚下清，确保防护架施工材料不浪费。13. 运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
