天和湖滨家园工程脚手架施工方案.doc

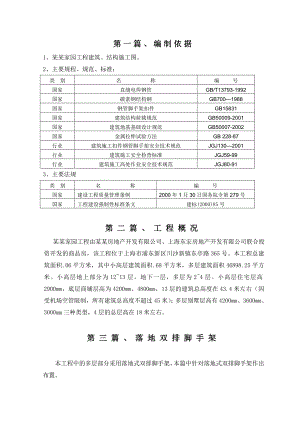

第一篇、编制依据1、某某家园工程建筑、结构施工图。2、主要规程、规范、标准；类 别名 称编 号国家直缝电焊钢管GB/T13793-1992国家碳素钢结构钢GB7001988国家钢管脚手架扣件GB15831国家建筑结构荷载规范GB50009-2001国家建筑地基基础设计规范GB50007-2002国家金属拉伸试验方法GB 228-87行业建筑施工扣件钢管脚手架安全技术规范JGJ1302001行业建筑施工安全检查标准JGJ59-99行业建筑施工高处作业安全技术规范JGJ80-913、主要法规类 别名 称编 号国家建设工程质量管理条例2000年1月30日国务院令第279号国家工程建设强制性标准条文建标(2000)85号第二篇、工程概况 某某家园工程由某某房地产开发有限公司、上海东宏房地产开发有限公司联合投资开发的商品房，该工程位于上海市浦东新区川沙新镇东亭路365号。本工程总建筑面积.06平方米，其中小高层建筑面积.68平方米，多层建筑面积46898.25平方米。小高层地上部分为1213层，地下一层，多层为24层。小高层住宅层高2900mm，底层商铺层高为4200mm、4800mm，13层的建筑总高度在43.4米左右（因受机场空管限制，所有建筑总高度不超过45米）；多层别墅层高有4200mm、3600mm、3000mm三种类型，4层的总层高在18米左右。第三篇、落地双排脚手架本工程中的多层部分采用落地式双排脚手架，本篇中针对落地式双排脚手架作出布置。一、材料要求1、脚手架钢管：、脚手架钢管采用焊接钢管。、钢管采用力学性能适中的A3钢，其力学性能符合国家现行标准碳素结构钢GB700-89中Q235A钢的规定。、焊接钢管（YB234-63）：外径48mm，壁厚3.5mm，最大长度6.0m。钢管的长度根据搭设的实际需要统一调配。、钢管应无裂纹，两端面应平整，严禁打孔。、新旧钢管的外观质量检验按下列要求进行：项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质检验报告3表面质量表面应平直光滑、无裂纹、分层、压痕、硬弯4外径、壁厚允许偏差符合规定要求5端面应平整6防锈处理必须进行防锈处理，刷防锈漆7钢管锈蚀程度应每年检查一次锈蚀程度应符合规定要求，锈蚀严重部位应将钢管截断进行检查8其它项目同新管项次3、4、5同新管项次3、4、5钢管应无裂纹，两端面应平整，严禁打孔。2、扣件：、脚手架扣件应采用可锻造扣件。、扣件应采用机械性能不低于KTH330-08的可煅铸铁制作。、铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等除区去。、扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好。、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。、当扣件夹紧钢管时，开口处的最小距离应不小于5mm。、扣件表面应进行防锈处理。、扣件质量的检验要求：项 次检验项目要求新扣件1产品质量合格证、生产许可证、专业检测单位测试报告必须具备2表面质量及性能符合规定要求3螺栓不得滑丝旧扣件4同新扣件项次2、33、脚手板：为符合本工程的安全目标，确保安全及美观、实用，脚手架采用毛竹或南竹制作的竹串片板、竹芭板，竹脚手板不得腐朽，必须有一定的强度和韧性。4、安全网的要求：安全网分平网和立网两种，平网采用锦纶材料制成，立网采用密目安全网（蓝色），安全网出厂前，必须有国家制定的监督部门批量验证和检验员检验合格证。安全网在运输过程中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已经使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网禁止使用。二、施工准备根据工程的具体特点及项目部施工同类型工程的经验，别墅、会所、商铺则采用落地式双排扣件脚手架脚手架，钢管采用48×3.5，180mm高木质踢脚板，外挂密目安全网。三、施工技术措施1、落地脚手架搭设条件：、墙基回填土后，搭设范围内的地基夯实，并做好排水处理。、脚手架搭设要向作业人员进行详细交底。、钢管、扣件、竹芭、安全网等经检查合格。、持证上岗搭设人员个体防护充分（已作定期体检、安全帽、防滑靴等已经配备）。、56级以上大风和雷、雨、雪应停止脚手架作业。2、落地脚手架设计：、土方回填必须分层夯实，在脚手架底部出墙2米处四周统一铺上7CM后石子，浇筑50厚C15素混凝土，作为双排架基础，距离墙以外2米沿架子四周设一条排水沟（具体做法见附图），立杆下垫5mm厚200×200铁板或50×200通长木方，双排架按普通脚手架要求进行搭设。、主体及装修阶段采用落地式双排钢管扣件脚手架，步距1.8米，纵距1.8米，横距1米。连墙件二步三跨设一道，接点处采用双扣件。3、落地脚手架搭设要求：、搭设顺序：双排脚手架搭设顺序：水平横杆放置纵向扫地杆立杆（先内排后外排）横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆第二步纵向水平杆第二步横向水平杆。、搭设脚手架的所需材料进场后，要进行检查验收，合格后，按品种、规格分类堆放整齐平稳。、脚手架搭设前，按搭设方案中有关搭设要求，向架子工进行书面的安全技术交底。按预定距离分别画出立杆位置，并弹线作为标记。、架子搭设工人应持证上岗，保持人员稳定。、脚手架的搭设作业，要统一指挥，按要求搭设。、脚手架搭设的几何尺寸：双排脚手架：步距1.8米，纵距1.8米，横距0.9米，内侧立杆距建筑物的距离为200mm。4、落地脚手架搭设构造要求：1、纵向水平杆，横向水平杆，脚手板、纵向水平杆的构造应符合下列规定：纵向水平杆设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长采用对接扣件连接，对接根据下面规定：1) 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不能设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离要大于500mm；各接头中心至最近主节点的距离要小于纵距的1/3，2) 搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；3) 当使用竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm, 、 横向水平杆的构造应符合下列规定： 1）、 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度a如下图所示，不应大于0.4l,且不应大于500mm；2）、 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；3）、 当使用竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆一端，应用直角扣件固定在纵向水平杆上，另一端插入墙内，插入长度不应小于180mm。4 ）、使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。、 脚手板的设置应符合下列规定：1）、 作业层脚手板应铺满，铺稳，离开墙面120150mm；2）、竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用塔接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm，如下图；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，如下图：3）、 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用1.2mm的镀锌钢丝固定在纵向水平杆上。4 ）、作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。 2、立杆、 每根立杆底部应设置底座或垫板。、 脚手架必须设置纵，横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，如下图：、 脚手架底层步距不应大于2m,如下图： 、立杆必须用连墙件与建筑物可靠连接，连墙件采用钢管与剪刀墙采用刚性连接。外墙外侧保温处加50mm长Ø65钢管。、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：1）、 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；2 ）、搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。、 立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。 、 双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。3、连墙件、 连墙件数量的设置除应满足计算要求外，尚应符合下表的规定。 、 连墙件的布置应符合下列规定：1 ）、靠近主节点设置，偏离主节点的距离不应大于300mm； 2）、 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；3 ）、优先采用菱形布置，也可采用方形，矩形布置；4）、 一字型，开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的高层，并不应大于4m(2步)。、 本工程多层建筑总高度在24m以下，因此采用采用拉筋和顶撑配合使用的附墙连接方式，严禁使用仅有拉筋的柔性连墙件。、 连墙件的构造应符合下式规定：1）、 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接；2）、 连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁，柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋。、 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。4、剪刀撑与横向斜撑 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。、剪刀撑的设置应符合下列规定：1 ）、每道剪刀撑跨越立杆的根数宜按表四的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度60度之间； 2）、 高度在24m以下的d单，双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m，如下图： 3）、 剪刀撑斜杆的接长宜采用搭接，搭接应符合本规范第3.5条的规定；4）、 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。 横向斜撑：因本工程建筑总高度在24m以下，所以可不设横向斜撑。5、斜道斜道采用之字型斜道，构造应符合下列规定：1 斜道宜附着外脚手架或建筑物设置；2 运料斜道宽度不宜小于1.5m，坡度宜采用1:6；人行斜道宽度不宜小于1m，坡度宜采用1：3；3 拐弯处应设置平台，其宽度不应小于斜道宽度；4 斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm；5 运料斜道两侧，平台外围和端部均应设置连墙件；每两步应加设水平斜杆；并设置剪刀撑和横向斜撑。7.3 斜道脚手板构造应符合下列规定：1 脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；2 脚手板横铺时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺；3 人行斜道和运料斜道的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm。6、模板支架 模板支架立杆的构造应符合下列规定：1 ）、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm；2 ）、设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采用可靠措施固定。3 ）、当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm、 满堂模板支架的支撑设置应符合下列规定： 1）、 满堂模板支架四边与中间每隔四排支架应设置一道纵向剪刀撑，由底至顶连续设置；2）、 高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；7、安全网铺设：脚夫手架内侧满挂绿色密目网。脚手架施工层操作面下方净空距离超过3米时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板。架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。5、脚手架的防电、避雷措施（1） 防电脚手架、井架等不应搭设在距离外电架空线路的安全距离以内，搭设和使用期间，要严防与带电体接触，当需要穿过靠近380V以内的电力线路，且离线路在2m以内时，搭设和使用期间应断电或拆除电源，如不能拆除，应采取以下可靠措施：对电线和脚手架分别采取有效的绝缘措施；电线从脚手架穿过时必须用白瓷料；夜间或深基施工时，应使用不超过12V电压的低压电源；（2） 避雷搭设脚手架，井架等应按规定设置防雷接地装置，接地电阻不大于10欧姆。6、验收及偏差要求、脚手架验收架子搭设完毕投入使用前要及时检查验收，检查工作由工程负责人或安全负责人进行组织，验收时须有主管审批架子施工的有关技术和安全部门参加。检查依据为施工组织设计、施工方案、技术交底、架子变更文件和有关规范。在检查过程中如发现工程技术文件与规范有冲突的地方，以规范为准，并及时修改技术文件。架子检查要分阶段进行，根据本工程的特点架子分为以下几个阶段进行检查：一、作业层上施加施工荷载前；二、每搭完1013米高度后；三、达到设计高度后；四、遇有六级大风与大雨后（冬施后开冻后）；五、停用超过一个月。除了按以上几个阶段进行检查外，项目安全部门每周必须对架子进行不少于二次的周检，技术部门安排测量人员及时做好架子的变形观测，观测项目主要是架子的垂直度和变形。架子每次的检查验收均由安全检查部门做好检查记录，纳入安全资料内存档。架子验收和定期检查的主要项目：一、杆件的设置和连接，连墙件、支撑处的构造；二、 件螺栓是否松动；三、 架子的变形；四、 安全防护措施；五、 是否超载。、脚手架的允许偏差a) 按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）中，第8.2.4条执行；b) 接地、避雷措施应由专业电工按JGJ46-88的有关规定执行。5、脚手架的拆除、架子拆除时应划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。、拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋；、拆除顺序应遵循由上而下，先搭后拆，后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，先拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁下下同时进行拆除作业。、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。、连墙点应随拆除进度逐层拆除，拆抛撑前，应设置临时支撑，然后再拆抛撑。、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。、在大片架子拆除前先将预留的斜道、上料平台、通道小飞跳等，先行加固，以便拆除后确保其完整、安全、稳定。、拆除时如附近有外电线路，要采取隔离措施。严禁架杆接触电线。、拆下的材料，应用绳索拴住，利用滑轮徐徐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。、在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。四、安全措施1、搭设作业安全措施、在架上作业的工人应穿防滑鞋和配挂好安全带，为了便于作业和安全，脚下应铺设必要数量的脚手板，并应铺设平稳，不得有探头板。、当暂时无法铺设脚手架，用来落脚或抓握、把持的干件均应为稳定的构架部分。位于立杆接头之上的自由立杆不得用作把持干。、架上作业人员应做好分工和配合，传递杆件时应掌握好重心，平稳传递。、对每完成一到工序，要相互询问并确认后才能进行下一道工序。、作业工人应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。、架设材料要随上随用，以免放置不当时掉落。、每次手工以前，所有架上材料必须全部搭设上，不要留在架子上，而且要形成稳定结构。、在搭设作业进行中，地面上的配合人员应躲开落物的区域。、现场人员必须佩戴安全帽。搭设脚手架的操作人员必须持证上岗。、要服从统一管理，不得自行其事。2、架上作业安全措施、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。、在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳定的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取不要的支持措施，以免拆下的模板材料掉落架外。、每次收工时，宜把架面上的材料用完或码放码放整齐。、严格禁止在架面上打闹戏耍、退着行走和跨坐在外护栏上休息。不要在架面上急匆匆行走或去办某件事情，相互躲让时应避免身体失衡。、在脚手架上进行电气焊接作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦失火时，及时予以扑灭。、雨、雪之后上脚手架作业时，应把架面上的积雪、积水清除掉，避免发生滑跌。、当架面高度不够，需要垫高时，一定要采取稳定可靠的垫高办法，且垫高不要超过0.5米，超过0.5米时，应按规定搭设升高架子的铺板层。在抬高作业面时，应相应加高防护措施。、在架上运送材料经过正在作业中的人员时，要及时发出“请注意”、“请让一让”的信号。材料要轻搁稳放，不许采用颠倒、猛磕或其它匆忙卸料方式。、脚手架上严禁集中堆放材料，模板不得支设在脚手架上。3、脚手架的拆除作业、脚手架拆除作业的危险性大于搭设作业。在进行拆卸作业前，建立统一指挥并对作业人员进行技术安全交底，以确保拆除作业安全顺利地进行。、在统一指挥下，按照确定的程序拆除作业，注意事项如下：（1）、一定要按照先上后下、先外后里、先架面材料后构架材料、先铺件后结构件的顺序，一件一件的松开联结，取出并随即吊下（或集中到比邻的未拆除的架面上，捆扎后吊下。）（2）、拆卸脚手板、杆件、门价以及其他较长、较重、有两端联结的部件时，一定要两人或多人一组进行。拆除水平杆件时，松开联结后，水平拖持取下。拆除立杆时，在把稳上端，再松开下端联结取下。（3）、应尽量避免单人进行拆卸作业。单人作业时，极易因把持杆件不稳、失衡而出现事故。（4）、多人或多组进行拆卸作业时，应加强指挥，并相互询问和协调作用步骤，严禁不安程序进行的任意拆卸。（5）、因拆除上部或一侧的附墙拉接而使架子不稳时，应架设临时撑拉措施，以免因架子晃动，影响作业安全。、做好安全防护工作：（1）、拆除现场作可靠的安全围护，并专人看管，严禁非施工人员进入拆卸作业区内。（2）、严禁将拆下的杆部件和材料向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。（3）、高出作业的安全防护设施在每次作业前，应进行逐项检查、验收，（钢丝绳、焊接、螺母的拧紧度）等重点部位的部件，验收合格后方可进行高处作业，此项工作由单位工程负责人组织有关人员验收。4、安全计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为18.6米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.80米，立杆的横距0.90米，立杆的步距1.80米。 采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.60米，水平间距3.60米。 施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设4层。 一、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.150×0.900/3=0.045kN/m 活荷载标准值 Q=3.000×0.900/3=0.900kN/m 静荷载的计算值 q1=1.2×0.038+1.2×0.045=0.100kN/m 活荷载的计算值 q2=1.4×0.900=1.260kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.08×0.100+0.10×1.260)×1.8002=0.434kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.10×0.100+0.117×1.260)×1.8002=-0.510kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.510×106/5080.0=100.407N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.045=0.083kN/m 活荷载标准值q2=0.900kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.677×0.083+0.990×0.900)×1800.04/(100×2.06×105×.0)=3.961mm 大横杆的最大挠度小于1800.0/150与10mm,满足要求! 二、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。 用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.038×1.800=0.069kN 脚手板的荷载标准值 P2=0.150×0.900×1.800/3=0.081kN 活荷载标准值 Q=3.000×0.900×1.800/3=1.620kN 荷载的计算值 P=1.2×0.069+1.2×0.081+1.4×1.620=2.448kN 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.2×0.038)×0.9002/8+2.448×0.900/3=0.739kN.m =0.739×106/5080.0=145.494N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.0×0.038×900.004/(384×2.060×105×.000)=0.01mm 集中荷载标准值P=0.069+0.081+1.620=1.770kN 集中荷载标准值最不利分配引起的最大挠度 V2=1770.120×900.0×(3×900.02-4×900.02/9)/(72×2.06×105×.0)=1.824mm 最大挠度和 V=V1+V2=1.837mm 小横杆的最大挠度小于900.0/150与10mm,满足要求! 三、扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 横杆的自重标准值 P1=0.038×0.900=0.035kN 脚手板的荷载标准值 P2=0.150×0.900×1.800/2=0.122kN 活荷载标准值 Q=3.000×0.900×1.800/2=2.430kN 荷载的计算值 R=1.2×0.035+1.2×0.122+1.4×2.430=3.589kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。 四、脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1337 NG1 = 0.134×18.600=2.487kN (2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.15 NG2 = 0.150×4×1.800×(0.900+0.300)/2=0.648kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为0.15 NG3 = 0.150×1.800×4/2=0.540kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.005×1.800×18.600=0.167kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 3.842kN。 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到，活荷载标准值 NQ = 3.000×1×1.800×0.900/2=2.430kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用：W0 = 0.450 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用：Uz = 1.250 Us 风荷载体型系数：Us = 1.200 经计算得到，风荷载标准值Wk = 0.7×0.450×1.250×1.200 = 0.472kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.85×1.4NQ 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 风荷载设计值产生的立杆段弯矩 MW计算公式 MW = 0.85×1.4Wklah2/10 其中 Wk 风荷载基本风压标准值(kN/m2)； la 立杆的纵距 (m)； h 立杆的步距 (m)。 五、立杆的稳定性计算: 1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=8.01kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.19； i 计算立杆的截面回转半径，i=1.58cm； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=3.12m； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.50； A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩),W=5.08cm3； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 88.20 f 钢管立杆抗压强度设计值，f = 205.00N/mm2； 不考虑风荷载时，立杆的稳定性计算 < f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=7.50kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.19； i 计算立杆的截面回转半径，i=1.58cm； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=3.12m； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定；u = 1.50 A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩)，W=5.08cm3； MW 计算立杆段由风荷载设计值产生的弯矩，MW0.328kN.m0.328kN.m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 147.14 f 钢管立杆抗压强度设计值，f = 205.00N/mm2； 考虑风荷载时，立杆的稳定性计算 < f,满足要求! 六、最大搭设高度的计算: 不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 1.355kN； NQ 活荷载标准值，NQ = 2.430kN； gk 每米立杆承受的结构自重标准值，gk = 0.134kN/m； 经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度 Hs = 84.735米。 脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米： 经计算得到，不考虑风荷载时，脚手架搭设高度限值 H = 50.000米。 考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，N
