天津多层框架商务楼地下室防水工程施工方案.doc

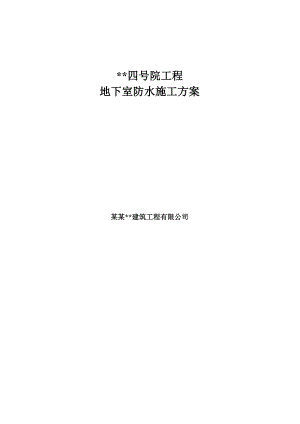

*四号院工程地下室防水施工方案某某*建筑工程有限公司目 录一、工程概述1二、地下室底板、外墙结构混凝土自防水1三、SBS卷材防水施工5一、工程概述工程名称：*四号院工程建设单位：某某市*置业发展有限公司监理单位：某某市建设工程监理公司 设计单位：某某市*设计研究院施工单位：某某*建筑工程有限公司 *四号院工程坐落于某某市和平区大沽北路与解放北路之间，北临太原道，南侧为解放北园。框架结构，地下2层，地上9层，局部11层，基础埋深11.9m，建筑檐高37.5m，室内外高差0.3m，正负零相当于大沽水平3.6m。工程总占地面积17483，总建筑面积69000，地上部分为49000，地下部分为20000。地下部分为后勤功能区及车库，地上部分为集餐饮、会议、办公为一体的商务管理培训中心。地下室承台、拉梁、底板为抗渗钢筋混凝土，外墙抗渗钢筋混凝土剪力墙。根据现场情况地下底板、负一层外墙及地下室覆土部分顶板防水采用一道4mm厚SBS高聚物改性沥青防水卷材，采用热熔施工法。二、地下室底板、外墙结构混凝土自防水本工程基础混凝土全部采用商品混凝土，结合施工现场实际情况采用汽车泵或地泵进行浇筑。其中使用抗渗混凝土的部位为相对标高-0.120以下的承台、拉梁、底板及地下室外墙、顶板，根据设计要求基础承台、拉梁、底板、地下室外墙及消防水池、游泳池剪力墙均采用C45S8混凝土（外加HE-0抗裂防水剂）。1.主要施工方法1.1基础承台、拉梁及底板钢筋、模板、水电及止水钢板验收联系确定混凝土供应及汽车泵汽车泵就位核定配合比，检查混凝土坍落度输送与混凝土同配合比的减石子混凝土润滑输送管道分层浇筑，分层振捣压实、抹面养护成品保护。1.2加强带混凝土由于本工程属于超长无缝混凝土，在顶板及外墙设计加强带，加强带的混凝土采用微膨胀混凝土（外加HE-0抗裂防水剂）且强度等级同本层混凝土标号，具体施工方法见下图：2.施工要点2.1准备在浇筑前，模板、钢筋工程及水电预埋必须经验收合格并做好隐检记录。模板内的垃圾和钢筋上的油污等清理干净，确定浇筑时间，联系混凝土，混凝土抗压、抗渗试模已齐备。2.2浇筑2.2.1混凝土的浇筑按照混凝土方案进行施工。施工时应注意与其他非抗渗混凝土的区分。为了防止地下水位上升而顺钢筋渗透到底板上皮，底板楼梯插筋及墙、柱插筋不得直接接触到垫层上，并保证保护层的厚度满则设计要求。2.2.2防水混凝土应采用机械振捣，插入式振动器的插点间距不应超过40cm，振动到表面泛浆无气泡为止，避免漏振、欠振、超振，表面再用铁锹拍实拍平。待混凝土初凝后用铁抹子抹压，以增加表面密实性。2.2.3防水混凝土初凝后46小时应浇水养护，3d内每天浇水46次，以后每天浇水23次，养护时间不少于14天。2.3试块的留置防水混凝土结构的抗渗性能，应以标准条件下养护的防水混凝土抗渗试块的试验结果评定。试块应在浇筑地点制作，其中至少一组应在标准条件下养护，其余试块应与构件相同条件下养护。试块养护期不少于28d，不得超过90天。2.4拆模防水混凝土结构须在强度达到40%以上时，方可在其上面进行下一道工序的施工，达到70%时，方可拆模。3.基础部分细部防水做法3.1施工缝：底板混凝土应连续浇筑，不得留设施工缝。地下室外墙垂直施工缝，水平施工缝的留置必须按照技术方案进行。垂直施工缝及水平施工缝均预埋止水钢板防水。浇筑时不应将施工缝处混凝土留到最后一道工序进行，必须保证该处混凝土的密实。如下图所示。在施工缝上连续浇筑混凝土前，应先将施工缝处的混凝土表面凿毛，清除浮浆和杂物，并用水冲洗干净，保持湿润，但不得有明积水。再铺上一层2025mm的水泥砂浆，水泥砂浆所用材料和灰砂比应与混凝土的材料和灰砂比相同。也可将原混凝土配合比的碎石减1/2，铺100mm厚左右代替水泥砂浆处理施工缝。3.2外墙穿墙管道、螺杆地下室外墙模板要求平整，拼缝严密，吸湿性小，结构坚固。由于采用木夹板模板，故墙体两侧模板采用对拉螺栓固定，应在螺栓中加止水板，止水板必须满焊（如图a），管道、套管等埋件应设止水板，止水板必须满焊（如图b）三、SBS卷材防水施工SBS卷材防水是一种高聚物改性沥青防水卷材，采用热熔法施工，主要施工部位是承台、拉梁、基础底板及地下室外墙。1.材料要求本工程地下基础部分采用的防水卷材为某某市禹红防水建筑材料有限公司生产的4mm厚弹性体（SBS）高聚物改性沥青防水卷材。卷材进场后由材料员检查其出厂合格证及检测报告，自检合格后在现场监理见证下取样复试，必须复试合格后方进行施工。2.施工作业条件2.1施工前审核图纸，编制防水工程施工方案，并进行技术交底。施工时，应建立各道工序的自检、交接检和专职人员的检查的“三检”制度，并有完整的检查记录，每道工序完工应经监理单位检查验收，合格后方可进行下道工序。2.2 SBS防水卷材施工应由资质审查合格的防水专业队伍进行施工。2.3铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净，表面残留的灰浆硬块及突出部分应清除干净，不得有控空鼓、开裂及起砂、脱皮等缺陷。2.4基层坡度符合设计要求，表面应保持干燥，含水率应不大于9%（检验方法：中午时在找平层表面覆盖塑料布，34h后塑料布内应无明显水汽）；并要平整、牢固，阴阳角转角处应做成圆弧或钝角。雨期施工基层必须干燥，尤其要控制含水率，达不到规定要求时，不得进行防水层施工。3.基础部分施工工艺3.1工艺流程清理基层涂刷基层处理剂铺贴卷材附加层热熔铺贴大面积卷材热熔封边自检、清扫验收做保护层3.2施工的技术措施3.2.1基层处理：先将基层表面的浮灰清扫干净，并检查基层牢固和平整情况，注意将表面的突出物等清理干净。3.2.2在打扫干净的基层上涂刷处理剂时，要求均匀一致，小面积或阴阳角等细部不易滚刷的部位，要用毛刷蘸基层处理剂认真涂刷，不得有麻点，漏刷等缺陷，切勿反复涂刷。3.2.3附加层施工：地下室阴阳角等薄弱部位要铺贴与卷材相同的附加层，宽度不小于500mm，以满粘法施工。从底面折向立面的卷材与永久性保护墙的部位，应用空铺法，附加层也应空铺。3.2.4热熔大面积铺贴卷材：在已晾干的冷底子油上，弹好铺贴卷材的基准线，将卷材置于铺贴方向，用喷枪烘烤卷材底面和基层表面。使卷材底面的沥青熔化，边烘烤边沿基准线向前滚铺卷材，随后用压辊滚压，挤出剧卷材与基层间的空气，使其与基层粘贴牢固，应注意喷枪火焰与基层，卷材之间的距离，其烘烤温度和时间以沥青层呈熔融状态为宜，不得过分加热避免烧穿卷材。3.2.5卷材的搭接a.防水卷材短边和长边的搭接（横、纵缝），其宽度均不小于100mm。B.地下室的立面与平面转角处，卷材的接缝应留在板的平面上，距立面不小于600mm。3.2.6封边处理大面积的卷材铺贴，要对卷材的横竖接缝进行封边处理，用喷灯按缝烘烤边缘，将流出的热沥青用铁抹子轻轻抹平，使其形成明显的沥青条；桩头的封边处理除按照上述方法外，再在边缘处涂抹聚氨酯涂料。3.2.7地下室外墙防水卷材的收头处理，标高根据室外地坪确定，见下图。3.2.8卷材的接茬a.从底面折向立面的卷材与永久性保护墙的接触部位，应采用空铺法施工，卷材铺好后，其顶端应临时固定。B.本工程地下室负一层外墙做4mm厚SBS高聚物改性沥青防水卷材，主体结构完成后，铺贴立面卷材时，在交接处先采用高聚物改性沥青防水自粘卷材，做500mm宽附加层，再铺粘普通的4mm厚SBS高聚物改性沥青防水卷材，见下图。3.4质量标准3.4.1主控项目1） 高聚物改性沥青防水卷材及所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。2） 卷材防水层严禁有渗漏现象。3.4.2一般项目1） 铺贴防水卷材前，应将找平层清理干净，在基面上涂刷基层处理剂。2） 两幅卷材短边和长边的搭接宽度均不应小于100mm，上下层和相邻两幅卷材的接缝应错开1/3幅宽，且两层卷材不得相互垂直铺贴。3） 火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材。4） 卷材表面热熔厚立即滚铺卷材，排除卷材下面的空气，并滚压粘结牢固，不得有空鼓、皱折。5） 滚铺卷材时接缝部位必须溢出沥青热熔胶，并应随即刮封接口使接缝粘结严密。6） 铺贴后的卷材应平整、顺直，搭接尺寸正确，不得有扭曲。将铺贴卷材防水层的表面应符合排水要求；防水层无积水现象。7） 基层处理剂涂刷均匀，不得有漏刷和麻点等缺陷。8） 卷材防水层铺贴和搭接、收头处符合设计要求和施工规范规定，并粘结牢固，无空鼓、损伤、滑移、翘边、起泡、皱折等缺陷。卷材防水层的保护层，应牢固结合紧密，厚度均匀一致。9） 卷材防水层完工并经验收合格后应及时做保护层。底板的豆石混凝土保护层厚度应不小于30mm；地下室外墙采用50厚聚苯板。4.成品保护措施4.1已铺贴好的卷材防水层，应及时采取保护措施，不得损坏，以免造成隐患。4.2管道、变形缝等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内畅通无阻。4.3防水层施工完成后，应及时做好保护层；施工时不得污染其它部位。5. 施工时应注意的质量问题： 5.1卷材空鼓原因分析：基层中含水率过大产生气泡；卷材施工时空气排出不彻底，卷材没有粘贴牢固。防止措施：施工时应严格检查基层含水率，达到要求后才能施工。施工中把住各道工序的操作关。5.2渗漏原因分析：渗水、漏水发生在穿过墙体的管根、卷材搭接处等；其它部位粘贴不牢，卷材松动或衬垫材料不严，有空隙等；接茬处漏水原因是甩出的卷材未保护好，出现损伤和撕裂，或基层清理不干净，卷材搭接长度不够等。防止措施：施工时严格按照工艺规程认真操作。交底必须明确，必要时对细部处理做出大样图保证施工质量。5.3收边不合理原因分析：内有按照规范和设计的要求进行施工。防止措施：施工前对现场和施工图集规范认真查阅，做好技术交底，过程中严格检查。6. 安全注意事项6.1加强施工人员质量意识，勿使工具损伤卷材，勿使重物砸破卷材。6.2禁止穿钉掌鞋或带泥砂硬底鞋施工。6.3卷材铺贴完毕及时做保护层。6.4对于损坏处的卷材防水，要进行妥善处理并增设附加层。6.5组织施工人员学习有关规范及工艺标准。6.6建立严格的自检、交接检制度，每道工序必须严格检查，合格之后才准许进入下道工序。6.7如遇雨天，卷材施工暂停，待基层干燥，测试含水率合格后，再进行作业。6.8进入施工现场必须戴安全帽，现场内严禁吸烟。6.9基层处理剂涂刷完毕，经过8小时以上达到干燥程度，方可进行热熔施工，以避免失火。6.10清楚现场易燃、易爆物品、材料，配备足够数量的灭火器，保证消防道路通畅。6.11材料、机具存放于专门库房，设专人看管。6.12六级以上大风，停止施工。6.13场内设专人打扫卫生、洒水，保证现场干净整洁，无扬尘。6.14施工人员严禁打闹、嬉戏或大声喧哗。
