天然气处理厂及系统配套工程施工组织设计.doc

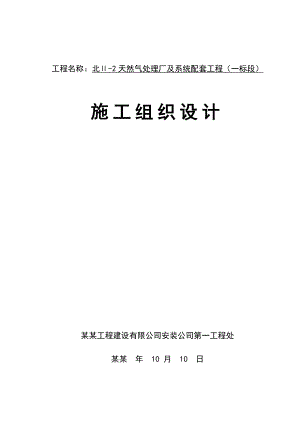

工程名称：北-2 天然气处理厂及系统配套工程（一标段）施 工 组 织 设 计施 工 组 织 设 计 某某工程建设有限公司安装公司第一工程处 某某 年 10 月 10 日 施 工 组 织 设 计 编 审 页 工程名称：北-2 天然气处理厂及系统配套工程（一标段）编 制：审 核：审 定：日 期：某某某某年 10 月 10 日 施工单位：施工单位：某某某某工程建设有限公司工程建设有限公司安装公司第一工程处安装公司第一工程处 目 录 第第 1 1 章章 编制依据编制依据.1 1.1 .1 1.2 施工图纸.1 1.3 .1 1.4 国家、部门、行业标准。.1 1.5 国家有关法律、法规、政策.3 第第 2 2 章章 工程概况工程概况.4 2.1 工程简介.4 2.2 主要工程量.4 2.3 主要工艺流程.12 第第 3 3 章章 施工部署施工部署.14 3.1 施工管理组织机构.14 3.2 施工能力分析及施工任务分工.18 3.3 工程分包管理.18 第第 4 4 章章 施工进度计划施工进度计划.19 4.1 施工工期.19 4.2 施工阶段划分.20 4.3 施工进度图.20 第第 5 5 章章 施工准备与主要资源配置计划施工准备与主要资源配置计划.20 5.1 施工准备.20 5.2 主要资源配置计划.27 第第 6 6 章章 主要施工方法及技术措施主要施工方法及技术措施.35 6.1 施工方法.35 6.2 施工技术措施.41 6.3 专项施工措施.73 6.4 季节性施工措施.78 第第 7 7 章章 质量保证措施质量保证措施.83 7.1 质量保证机构.83 7.2 施工过程的质量控制.84 7.3 质量检验与试验计划.85 7.4 工程检测要求.89 7.5 质量控制要点和措施.90 7.6 工程质量通病防治措施.91 7.7 成品保护措施.104 第第 8 8 章章 施工进度控制与文明施工措施施工进度控制与文明施工措施.105 8.1 施工进度控制措施.105 8.2 文明施工措施及防止扰民措施.106 8.2.1 文明施工措施.106 8.2.2 防止扰民措施.106 第第 9 9 章章 职业健康、安全与环境保护控制措施职业健康、安全与环境保护控制措施.106 9.1 安全与环保目标.106 9.2 安全、环保管理机构.107 9.3 施工安全技术措施.110 9.4 施工环保措施：.117 第第 1010 章章 施工项目成本控制措施施工项目成本控制措施.119 10.1 技术经济指标.119 10.2 成本控制措施.120 第第 1111 章其他管理措施章其他管理措施.120 11.1 地下管线及其它地上设施的保护措施.120 11.2 信息管理措施.121 11.3 文明施工管理措施.121 11.4 资料管理措施.122 第第 1212 章章 工程交付、服务与保修工程交付、服务与保修.123 12.1 工程的验收与交付.123 12.2 工程质量保修.124 附录：附图 1：施工进度网络计划图 附图 2：施工生活暂设及作业现场平面布置图 第第 1 1 章章 编制依据编制依据 1.11.1 1.21.2 施工图纸施工图纸 1.31.3 合同编号：DQYT-0512003-某某-JSGC-3356 1.41.4 国家、部门、行业标准。国家、部门、行业标准。序号 标准、规范编号 标准、规范名称 1 GB50202-2002 建筑地基基础工程施工质量验收规范 2 GB50540-2009 石油天然气站内工艺管道工程施工规范 3 GB50203-2002 砌体工程施工质量验收规范 4 GB50204-2002 混凝土结构工程施工质量验收规范 5 GB50205-2001 钢结构工程施工质量验收规范 6 GB50209-2010 建筑地面工程施工质量验收规范 7 GB50210-2001 建筑装饰装修工程质量验收规范 8 GB50242-2002 建筑给排水及采暖工程施工质量验收规范 9 GB50235-2010 工业金属管道工程施工规范 10 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 11 GB50231-2009 机械设备安装工程施工及验收规范 12 GB50275-2010 压缩机、风机、泵安装施工及验收规范 13 GB/T8923-88 涂装前钢材表面锈蚀等级和除锈等级 14 GB50126-2008 工业设备及管道绝热工程施工规范 15 GB50148-2010 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 16 GB50169-2006 电气装置安装工程接地装置施工及验收规范 17 GBJ149-2010 电气装置安装工程母线装置施工及验收规范 18 GB50150-2006 电气装置安装工程电气设备交接试验标准 19 GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范 20 GB50257-96 爆炸和火灾危险环境电气安装施工及验收规范 21 GB50303-2002 建筑电气工程施工质量验收规范 22 GB50093-2002 自动化仪表工程施工及验收规范 23 SY0402-2000 石油天然气站内工艺管道工程施工及验收规范 24 SY/T4109-2005 石油天然气钢质管道无损检测 25 SY/T0407-97 涂装前钢材表面预处理规范 26 SY4200-2007 石油天然气建设工程质量验收规范 通则 27 SY4201.1-2007 石油天然气建设工程质量验收规范 机泵类设备 28 SY4201.2-2007 石油天然气建设工程质量验收规范 塔类设备 29 SY4201.3-2007 石油天然气建设工程质量验收规范 容器类设备 第 3 部分：容器类设备 30 SY4201.4-2007 石油天然气建设工程质量验收规范 炉类设备 第 4 部分：加热炉类设备 31 SY4203-2007 石油天然气建设工程质量验收规范 站内工艺管道工程 32 SY4205-2007 石油天然气建设工程质量验收规范 自动化仪表工程 33 SY4206-2007 石油天然气建设工程质量验收规范 电气装置 34 SY4208-2008 石油天然气建设工程质量验收规范 输油输气管道线路工程 35 SY4210-2009 石油天然气建设工程质量验收规范 道路工程 36 SY0043-2006 油气田地面管线和设备涂色标准 37 SY/T0407-1997 涂装前钢材表面处理规范 38 SY/T0413-2002 埋地钢制管道聚乙烯防腐层技术标准 39 SY/T0415-1996 埋地钢制管道硬质聚氨酯泡沫塑料防腐保温层技术标准 40 SY/T4054-2003 辐射交联聚乙烯热收缩带 41 SY/T3532-2005 石油化工换热设备施工及验收规范 42 SYJ0043-2006 油气田地面管线和设备涂色标准 43 DB23/721-2003 黑龙江省建筑工程地基基础工程施工质量验收规范 44 DB23/717-2003 黑龙江省建筑工程砌体工程施工质量验收规范 45 DB23/716-2003 黑龙江省建筑工程混凝土结构工程施工质量验收规范 46 DB23/722-2003 黑龙江省建筑工程屋面工程施工质量验收规范 47 DB23/718-2003 黑龙江省建筑工程建筑地面工程施工质量验收规范 48 DB23/712-2003 黑龙江省建筑工程建筑装饰装修采用规范 49 DB23/714-2003 黑龙江省建筑工程钢结构工程施工质量验收规范 50 DB23/713-2003 黑龙江省建筑工程建筑给水排水及采暖工程施工质量验收规范 51 DB23/715-2003 黑龙江省建筑工程木结构工程施工质量验收规范 52 DB23/724-2003 黑龙江省建筑工程地下防水工程施工质量验收规范 53 DB23/723-2003 黑龙江省建筑工程建筑电气工程施工质量验收规范 54 DB23/719-2003 黑龙江省建筑工程通风与空调工程施工质量验收规范 1.1.5 5 国家有关法律、法规、政策国家有关法律、法规、政策 序号 法律、法规名称 颁布部门 实施时间 备注 1 中华人民共和国民法通则 全国人大 1987-01-01 2 中华人民共和国招标投标法 全国人大 2000-01-01 3 中华人民共和国合同法 全国人大 1999-10-01 4 中华人民共和国建筑法 全国人大 1998-03-01 5 建设工程质量管理条例 国务院 2000-01-30 6 房屋建筑工程质量保修办法 建设部 2000-06-30 7 中华人民共和国安全生产法 全国人大 2002-11-1 8 建设工程安全生产管理条例 国务院 2004-02-01 9 中华人人民共和国环境保护法 全国人大 1989-12-26 10 建设工程环境保护管理条例 国务院 1998-11-29 11 中华人民共和国民事诉讼法 全国人大 2008-04-01 12 中华人民共和国仲裁法 全国人大 1995-09-01 13 基本农田保护条例 国务院 1998.12.27 14 压力管道安全管理与监察规定 劳动部 1996.4.23 15 压力容器安全技术监察规程 国家质量技术监督局 2010.12.1 16 建设项目（工程）劳动安全卫生监察规定 劳动部 1996.10.17 17 锅炉压力容器压力管道特种设备事故处理规定 国家质量技术监督局 2001.9.24 第第 2 2 章章 工程概况工程概况 2.12.1 工程简介工程简介 2.1.1、北-2 天然气处理厂及系统配套工程（一标段）为某某有限责任公司天然气分公司某某年油田产能建设重点项目。2.1.2、建设地点：天然气油气加工四大队西侧。2.1.3、工程规模：日处理天然气能力 140 万立方米，主要包括油气处理装置、再生气单元、全场热力管网、中控室、变电所、放空火炬系统及配套工程，总图、道路及竖向等。2.1.4、建设单位：某某有限责任公司天然气分公司 2.1.5、监理单位：大庆石油工程监理有限公司 2.1.6、施工单位：某某工程建设有限公司安装公司第一工程处 2.1.7、工程性质：产能建设 2.1.8 合同金额：14431 万元 2.1.9、合同开竣工日期：某某.10.15-2013.8.30 2.22.2 主要工程量主要工程量 2.2.1 主要土建构筑物 表表 2-1：主要土建构筑物主要土建构筑物 序号 建（构）筑物名称 建筑结构类型 建筑面积（m2）层数 层高（m）备注 基础 主体 屋面 1 原料气压缩厂房 钢筋混凝土 彩钢板 彩钢板 464.5 m2 单 17m 2 膨胀机制冷机厂房 钢筋混凝土 彩钢板 彩钢板 280.66 m2 单 9.5m 3 原料气压缩机基础 钢筋混凝土 370m 4 膨胀机制冷机基础 钢筋混凝土 56m 5 中心控制室 毛石 多孔砖砌体 彩钢板 1002m2 二 3.6m 6 空冷器区框架 钢筋混凝土 钢结构 7 场区管架 钢筋混凝土 钢结构 8 场区回填土 5000m3 2.2.2 工艺、电气仪表主要工程量 表表 2-2：工艺设备安装实物工程工艺设备安装实物工程量一览表量一览表 序号 名称及规格、型号 单位 数量 备注 1 原料气压缩机 1)电机驱动离心式压缩机 MCL526+2BCL458 qv=108X104m3/d(标况)q入=0.14Mpa(a)q出=3.8 Mpa(a)两缸三段压缩 2)电机 P=7200KW 10KV 电机防爆等级：EXNn+PIICT3 电机防护等级 IP55 主撬尺寸：长 11.4mX 宽 5.20mX 高 6.23m 空间加热器一台 40t/h,220V 3)液力偶合器：齿轮式液力偶合器 R16KGS.1 润滑油泵P=7.5KW 380V 润滑油电加热器 P=6KW 380V 4)润滑油站：油箱电加热器 17.5X2KW 油泵电机 37X2KW 润滑油站尺寸：长 6.64mX 宽 3.3mX 高 3.8m 台 1 压缩单元 3 入口分离器旋流分离器 340012004 立式 1 压缩单元 4 压缩机一段出口分离器 260010506 立式 1 压缩单元 5 压缩机二段出口分离器 18009675 立式 1 压缩单元 6 压缩机三段出口分离器 16009675 立式 1 压缩单元 7 重烃收集罐 16006078 卧式 1 压缩单元 8 压力排污罐 8003470 卧式 1 压缩单元 9 一级空冷器 管束 GP93-8-258-1.6S-22.9/DR-IIa 闭式构架 GJP96B-36/2F 风机 G-ZFS36B6-VS30 P=30KW 百叶窗 SC3 台 1 空冷区 10 二级空冷器 管束 GP93-4-258-2.5S-22.9/DR-VIa 闭式构架 GJP96K-36/2F 风机 G-ZFS36B6-VS30 P=30KW 百叶窗 SC3 台 1 空冷区 11 三级空冷器 管束 GP93-4-258-6.3S-22.9/DR-VIa 闭式构架 GJP96K-36/2F 风机 G-ZFS36B6-VS30 P=30KW 百叶窗 SC3 台 1 空冷区 12 丙烷机冷却器 管束 GP92-8-168-4.0S-22.9/DR-IVa 闭式构架 GJP94K/B-30/2F 风机 G-ZFS30B4-VS15 P=30KW 百叶窗 SC92 台 2 空冷区 13 增压机出口冷却器 管束 GP92-8-6-126-6.3S-22.9/DR-IIB 闭式构架 GJP94K/B-30/2F 风机 G-ZFS30B4-VS15 P=30KW 百叶窗 SC92 台 1 空冷区 14 再生气空冷器 管束 GP92-4-6-84-6.3S-22.9/DR-IVB 闭式构架 GJP94B-30/2F 风机 G-ZFS30B4-VS15 P=30KW 百叶窗 SC92 台 1 空冷区 15 再生器分离水罐 12006400 立式 q设=2.05Mpa Q345R 台 1 D-10302 脱水单元 16 过滤分离器 52CV3124-160/6.3 台 1 脱水单元 17 干气过滤器 52FV1123-45/6.3-87-0.5 台 2 E-10301/1,2 脱水单元 18 压缩机后冷却器 BES500-1.6/6.3-120-6/25-4I 台 1 空冷区 19 再生气加热器 BIU600-6.3/6.3-90-6/25-2I 台 1 空冷区 20 再生吸附干燥器 HBP-2.2X8.0-4.4/1 套 1 脱水单元 21 膨胀机/增压机组 膨胀机：qv=81.15X104m3/d(标况)p入=3.4Mpa(a)T入=-51.46 C p出=1.3Mpa(a)P=460KW 增压机：qv=81.15X104m3/d(标况)p入=0.84Mpa(a)p出=1.6Mpa(a)撬块尺寸：长 4.3mX 宽 2.6mX 高 2.63m 台 1 冷冻单元 22 丙烷制冷机组 单级双螺杆丙烷制冷机组 制冷负荷：Q=0.48KW 蒸发温度：-35 C 配套电机功率：360KW 电压等级：10KV 电机防爆等级：ExeIICT3 电机防护等级：IP54 压缩机撬块尺寸：长 5.1mX 宽 2.2mX 高 3.8m 蒸发器撬块尺寸：长 7.51mX 宽 2.5mX 高 3.5m 1 冷冻单元 23 脱甲烷塔底泵 卧式屏蔽泵 qv=19.5m3/h h=200m 配电机功率：29.5KW 电压等级：380V 电机防爆等级：ExeIIBT4 电机防护等级：IP54 台 2 空冷区 24 甲醇泵 LJ4-MF400/8.0-BYX-IVj YB112M-4V1-W4KW 台 2 空冷区 25 重烃泵 J5-MF2500/2.0-BYX-IVj YBP2-132S-4B5.5kw 台 2 空冷区 26 污水泵 J5-4000/2.0 电机功率：7.5KW 台 2 空冷区 27 脱甲烷塔 1400/1000/1600X29064 填料塔 P设=1.8Mpa OCr18Ni9 内装规整波纹填料 8.32m3 台 1 冷冻单元 28 铝制板翅式换热器 I BC-H-1000/6.0 台 1 冷冻单元 29 铝制板翅式换热器 II BC-H-2300/6.0 台 1 冷冻单元 30 铝制板翅式换热器 III BC-H-100/6.0 台 1 冷冻单元 31 增压机出口分离器1600 6910 台 1 冷冻单元 32 低温分离器 旋流分离器 1600X7661 立式 P设=4.5Mpa T设=-65 C Ocr18Ni9 台 1 冷冻单元 33 甲醇罐 1400X5920 卧式 P设=1.0Mpa 16MnDR 台 1 冷冻单元 34 收球筒 PR-DN550/DN450-PN16-16MnDR 台 1 PR-0101 35 收球筒 PR-DN600/DN500-PN16-16MnDR 台 1 PR-0102 36 天然气除油器 3000X9600 台 1 集配气单元 37 压力排污罐 2200X6612 台 1 集配气单元 38 缓冲分离器 1200X4266 台 1 集配气单元 39 天然气净化装置 套 3 集配气单元 40 导热油炉 SC-RMW-1350 台 1 再生气加热单元 41 热油循环泵 qv=130m3/h h=60m p=37.5kw 台 2 再生气加热单元 42 注油泵 qv=3.3m3/h p=1.5kw 台 1 再生气加热单元 43 氮封管线撬 套 1 再生气加热单元 44 储油罐 10m3 台 1 再生气加热单元 45 四轮移动式液压升降平台 SJPT03-6 台 1 压缩单元 46 隔爆型电动双梁桥式起重机 QB32-13.5A4-dIIBT4 起重量：主钩 32t 付钩 5t 跨度：13.5m 起升高度：10m 操纵方式：有线地面操纵 防爆级别：ExdIIBT4 台 1 压缩单元 47 手动单梁起重机 SDQ10 起重量：10t 跨度：13.5m 起升高度：6m 台 1 冷冻单元 48 无缝钢管 SMLS-406*9-20#m 112 GB/T8163 49 无缝钢管 SMLS-356*9-20#m 35 GB/T8163 50 无缝钢管 SMLS-325*10-20#m 208 GB/T8163 51 无缝钢管 SMLS-325*9-20#m 78 GB/T8163 52 无缝钢管 SMLS325*8.5-20#m 218 GB/T8163 53 无缝钢管 SMLS273*13-20#m 108 GB/T8163 54 无缝钢管 SMLS273*9.5-20#m 377 GB/T8163 55 无缝钢管 SMLS273*8.0-20#m 34 GB/T8163 56 无缝钢管 SMLS219*10-20#m 3 GB/T8163 57 无缝钢管 SMLS219*8-20#m 29 GB/T8163 58 无缝钢管 SMLS219*6.5-20#m 72 GB/T8163 59 无缝钢管 SMLS168*9.5-20#m 91 GB/T8163 60 无缝钢管 SMLS168*7-20#m 459 GB/T8163 61 无缝钢管 SMLS114*6-20#m 309 GB/T8163 62 无缝钢管 SMLS114*5-20#m 197 GB/T8163 63 无缝钢管 SMLS89*6.5-20#m 210 GB/T8163 64 无缝钢管 SMLS89*5.5-20#m 65 GB/T8163 65 无缝钢管 SMLS89*4.5-20#m 358 GB/T8163 66 无缝钢管 SMLS60*5.5-20#m 16 GB/T8163 67 无缝钢管 SMLS60*5-20#m 224 GB/T8163 68 无缝钢管 SMLS60*4-20#m 312 GB/T8163 69 无缝钢管 SMLS48*5-20#m 176 GB/T8163 70 无缝钢管 SMLS48*4-20#m 462 GB/T8163 71 无缝钢管 SMLS48*3-20#m 56 GB/T8163 72 螺旋缝埋弧焊钢管 SSAW-711*8.7-L245 m 106 GB/T9711.1 73 螺旋缝埋弧焊钢管 SSAW-508*7.1-L245 m 120 GB/T9711.1 74 螺旋缝埋弧焊钢管 SSAW-356*7.1-L245 m 72 GB/T9711.1 75 不锈钢管 SMLS-356*7.0-0Cr18Ni9 m 40 GB/T14976 76 不锈钢管 SMLS-273*6.5-0Cr18Ni9 m 104 GB/T14976 77 不锈钢管 SMLS-219*8-0Cr18Ni9 m 870 GB/T14976 78 不锈钢管 SMLS-219*6.5-0Cr18Ni9 m 278 GB/T14976 79 不锈钢管 SMLS-219*4-0Cr18Ni9 m 77 GB/T14976 80 不锈钢管 SMLS-168*7-0Cr18Ni9 m 19 GB/T14976 81 不锈钢管 SMLS-168*5-0Cr18Ni9 m 41 GB/T14976 82 不锈钢管 SMLS-168*4-0Cr18Ni9 m 70 GB/T14976 83 不锈钢管 SMLS-114*6-0Cr18Ni9 m 63 GB/T14976 84 不锈钢管 SMLS-114*4-0Cr18Ni9 m 196 GB/T14976 85 不锈钢管 SMLS-89*5.5-0Cr18Ni9 m 14 GB/T14976 86 不锈钢管 SMLS-89*4.0-0Cr18Ni9 m 113 GB/T14976 87 不锈钢管 SMLS-60*4-0Cr18Ni9 m 130 GB/T14976 88 不锈钢管 SMLS-60*3.5-0Cr18Ni9 m 123 GB/T14976 89 不锈钢管 SMLS-48*3-0Cr18Ni9 m 57 GB/T14976 90 不锈钢管 SMLS-34*3.5-0Cr18Ni9 m 42 GB/T14976 91 不锈钢管 SMLS-34*3-0Cr18Ni9 m 78 GB/T14976 92 不锈钢管 SMLS-22*5-0Cr18Ni9 m 84 GB/T14976 93 不锈钢管 SMLS-22*2.5-0Cr18Ni9 m 108 GB/T14976 94 镀锌焊接钢管 GALW Q215-B+Zn-22*2.8 m 240 GB/T3091 95 镀锌焊接钢管 GALW Q215-B+Zn-60*3.8 m 60 GB/T3091 96 镀锌焊接钢管 GALW Q215-B+Zn-48*3.5 m 60 GB/T3091 97 镀锌焊接钢管 GALW Q215-B+Zn-33.5*3.2 m 860 GB/T3091 98 固定式钢制球阀 Q347Y-16C DN500 个 2 GB/T3091 99 固定式钢制球阀 Q347Y-16C DN400 个 6 GB/T3091 100 固定式钢制球阀 Q347Y-16C DN350 个 4 GB/T3091 101 固定式钢制球阀 Q347Y-16C DN300 个 2 GB/T3091 102 固定式钢制球阀 Q347Y-63 DN150 个 4 GB/T3091 103 平板闸阀 Z543WY-16C DN500 个 1 104 平板闸阀 Z543WY-16C DN450 个 1 105 平板闸阀 Z543WY-16C DN400 个 6 106 平板闸阀 Z543WY-16C DN350 个 8 107 平板闸阀 Z543WY-16C DN300 个 3 108 平板闸阀 Z543WY-16C DN250 个 2 109 平板闸阀 Z543WY-63 DN150 个 2 110 平板闸阀 Z543WY-63 DN100 个 2 111 平板闸阀 Z543WY-63 DN80 个 2 112 平板闸阀 Z543WY-40 DN80 个 2 113 平板闸阀 Z543WY-16C DN50 个 16 114 钢法兰闸阀Z41H-16C DN50 个 6 115 钢法兰闸阀Z41H-16C DN40 个 5 表表 2-3：电气、仪表电气、仪表实物工程量一览表实物工程量一览表 序号 名称及规格、型号 单位 数量 备注 1 电力变压器 SFZ11-16000/kVA 38.5 3 2.5%/10.5kV YN,dll 台 2 2 10kV 主变进线柜 KYN28A-12Z-025 面 2 3 10kV 主变进线间隔柜 KYN28A-12Z-056 面 2 4 10kV 母联间隔柜 KYN28A-12Z-055 面 1 5 10kV 母联分段柜 KYN28A-12Z-055 面 1 6 10kV 电压互感器柜 KYN28A-12-039 面 2 7 10kV 高压避雷器柜 KYN28A-12-078 面 2 8 10kV 变压器出线柜 KYN28A-12Z-003 面 6 9 10kV 出线柜 KYN28A-12Z-003 面 2 10 10kV 电机出线柜 KYN28A-12Z-003 面 9 11 10kV 电容器出线柜 KYN28A-12Z-003 面 1 12 10kV 间隔柜 KYN28A-12Z-55 面 1 13 35kV 主变出线柜 KYN61-40.5Z-003 面 2 14 35kV 电压互感器柜 KYN61-40.5Z-041 面 2 15 35kV 进线柜 KYN61-40.5Z-004 面 2 16 35kV 母联间隔柜 KYN61-40.5Z-018 面 1 17 35kV 母联分段柜 KYN61-40.5Z-013 面 1 18 超声波流量计：IGM878N-14”-ANSI150 DN350 PN2.0 台 1 19 流量计算机 ROC809 台 1 20 高级孔板阀：GKFm-16C-2KA DN150 PN1.6 配套提供孔板，带配对法兰及安装附件 台 1 21 高级孔板阀：GKFm-16C-2KA DN200 PN1.6 配套提供孔板，带配对法兰及安装附件 台 1 22 旋进漩涡流量计：TDS-20BI2-1.2/1.0-54-1.0 DN20 PN1.6 带配对法兰及安装附件 台 1 23 旋进漩涡流量计：TDS-25BI2-1.2/1.0-54-1.0 DN20 PN1.6 带配对法兰及安装附件 台 1 24 旋进漩涡流量计：TDS-32BI2-1.2/1.0-54-1.0 DN20 PN1.6 带配对法兰及安装附件 台 1 25 旋进漩涡流量计：TDS-50BI2-1.2/1.0-54-1.0 DN20 PN1.6 带配对法兰及安装附件 台 1 26 差压变送器 040kPa ASK-2-2314/050/060/064/070/023/270/557/206/205/142 台 1 27 差压变送器 020kPa ASK-2-2314/050/060/064/070/023/270/557/206/205/142 台 3 28 一体化温度变送器：QYBWZ-Pt100-0.2/0100/K260/D 0100 Lx1=300 x150 M27x2 台 6 29 一体化温度变送器：QYBWZ-Pt100-0.2/0100/K260/D 0100 Lx1=300 x200 M27x2 台 2 30 燃气调压器（低温型）：JEONRTZ-80/1.2NH 3”ANSI150#带超压切断功能(0.5MPa)带配对法兰及安装附件 台 1 31 燃气调压器（低温型）：JEONRTZ-50/0.5FVH 2”ANSI150#带超压切断功能(0.2MPa)、带配对法兰及安装附件、气体过滤器 台 1 32 压力变送器：JEON GL-2 DN100 PN1.6 带配对法兰及安装附件 台 1 33 ASD-2-3022/054/067/070/023/270 01.6MPa 台 6 34 ASD-2-3022/054/067/070/023/270 00.7MPa 台 2 35 ASD-2-3022/054/067/070/023/270 00.4MPa 台 2 36 磁致伸缩液位计 DTXXCS-1N2GB3B-2.2-0.3-2 L=2.2m 台 2 37 磁致伸缩液位计 DTXXCS-1N2GB3B-2-0.3-1.9 L=2m 台 1 38 防爆浮球液位控制器 LF70DSS0350WL DN80 PN4.0 Ex DiiBT4 台 9 39 气动调节阀 ET-657/40 4”ANSI 150 台 2 40 安全栅 IM33-11Ex-Hi/24VDC 只 30 41 安全栅 IM35-11Ex-Hi/24VDC 只 2 42 信号浪涌保护器 DL-24D3 只 38 43 电源箱 24VDC 10A 台 1 44 防爆接线箱 BJX-ZL(IIC)IP65 个 6 45 二阀组 LDYZF5-1-2 EF-2 PN4.0 个 8 46 不锈钢五阀组 YZEF-1.4.0 PN4.0 个 4 47 仪表保护箱 700 x500 x400 个 2 48 气源球阀10 x1-1/2NTP(F)个 2 49 气体整流器 50 ZLG-16C-150 DN150 PN1.6 台 1 51 ZLG-16C-150 DN200 PN1.6 台 1 52 一体化彩色摄像机日夜旋转型 TLC-425B 台 1 53 安装支架 TLC-201 个 1 54 防爆防护罩 BDEX-2001B 个 1 55 全不锈钢低温防爆云台 BDEXP-1002 个 1 56 视频线杆 6m 个 1 57 多孔平衡节流装置流量计 AKPPD014X23MAMBN DN350 PN1.6 套 1 58 不锈钢网防爆软管 LCNG-G25x1000 根 40 59 不锈钢网防爆软管 LCNG-G40 x1000 根 4 60 电缆夹紧密封接头 BDM-9-G25 个 40 61 电缆夹紧密封接头 BDM-9-G40 个 4 62 照明配电箱 PS30R-30 面 5 63 防爆配电箱 BXD-12 面 8 64 防爆操作柱 只 6 65 防爆组合开关 BHZ-10/3 只 60 66 防爆灯 BAD84-150g 套 80 67 防爆平台灯 套 50 68 防 1 爆挠性软管 个 20 69 双管荧光灯 2*40W 套 60 70 吸顶灯 20W 套 30 71 电力电缆 YJV22-6/6 3*16 m 500 72 电力电缆 YJLV-0.6/1 4*4 m 100 73 电力电缆 YJLV-0.6/1 2*4 m 100 74 绝缘导线 BV-0.5 2.5mm2 m 1500 75 绝缘导线 BV-0.5 4mm2 m 2500 76 电力电缆 ZR-YJV22-0.6/1 3*50-1*25 m 1200 77 电力电缆 ZR-YJV22-0.6/1 4*10 m 300 78 电力电缆 ZR-YJV-8.7/10 3*95 m 500 79 电力电缆 ZR-YJV-8.7/10 3*240 m 800 80 电力电缆 ZR-YJV-0.6/1 3*70+1*35 m 200 81 电力电缆 ZR-YJV-0.6/1 4*10 m 500 82 电力电缆 ZR-YJV-0.6/1 4*40 m 500 83 电力电缆 ZR-YJV22-0.6/1 2*4 m 100 84 控制电缆 ZR-KVV-0.45/0.75 4*2.5 m 120 85 控制电缆 ZR-KVV22-0.45/0.75 4*2.5 m 500 86 控制电缆 ZR-KVVP-0.45/0.75 8*1.5 m 120 87 控制电缆 ZR-KVVP-0.45/0.75 6*2.5 m 100 88 控制电缆 ZR-KVVP22-0.45/0.75 4*2.5 m 500 89 10KV 户内冷缩三芯电缆终端头 CLN33011 只 4 90 10KV 户内冷缩三芯电缆终端头 CLN3307 只 2 91 人体消除静电装置 套 12 2.32.3 主要工艺流程主要工艺流程 2.3.1 装置工艺流程 干气外输丙烷制冷机冷箱与塔顶干气换热脱甲烷塔冷箱冷箱404.51膨胀机端增压机端403.85过滤分离器脱除原料气中的润滑油、烃、水雾滴分子筛分子筛干气过滤器二次闪蒸罐南八原稳储罐重烃泵含有污水天然气凝液重烃收集罐液体固体杂质游离液滴40三级分离器 020410mm，膨胀效果良好；5）彩板应保持平整，无凹凸现象，不得有掉漆、打歪；6）自攻钉应准确连接到檩条上，不得打空、打歪。拉铆钉应分布均匀；7）出屋面孔做法要有利于排水且耐久；8)外挂天沟要牢固、顺直。与彩板屋面连接处，连接件必须符合设计要求；9)配套设施摆放要均匀，连接钢筋要牢固；10）剪切钢板要顺直，不得有凹凸不平现象。表表 6-7：钢屋架安装允许偏差：钢屋架安装允许偏差 项 目 允许偏差 项 目 允许偏差 跨度最外端两侧支撑面最外端距离为24m +3.0-7.0 屋架跨中高度 10.0 接口截面错位 2.0 檩条连接支座间距 5.0 拱度 设计要求起拱 L/5000 杆件轴线交错点错位 3.0 设计为要求起拱 10.0 -5.0 节点处杆件轴线错位 3.0 垂直度 H/250 150 6.2.1.12 道路工程施工 道路为站内道路,路面结构如下图:图图 6-9：路面施工图：路面施工图 （1）施工工序 测量放线路槽开挖机械压实密实度检验基层回填、碾压密实度检验养护面层施工（2）路槽施工工艺；测量定位抄平路槽开挖人工挂线、削坡、找平、做拱推土机排压压路机碾压；（3）基层施工工艺 混合料人工拌和测量定位抄平摊铺人工挂线、做拱推土机排压二次找平压路机碾压撒水养生；（4）混凝土面层施工工艺 测量定位抄平混凝土浇筑人工找补养生场地分块灌缝。（5）水泥、石灰、碎石、中砂等材料在施工前及时送检，经化验合格后方可使用。（6）基层混合料采用场外集中人工拌和，机装自卸至路槽内，人工摊铺，机械碾压；（7）填筑混合料每层不得超过 20cm，碾压时遵循先两侧后中间、一轮错半轮的原则碾压；6.2.1.13 门窗工程施工技术措施（1）本工程为防盗门、塑钢窗、木门。（2）门窗框安装，应按设计确定开启方向及距墙表面的站立尺寸，经支垫水平吊直后，及时进行框与结构预埋件的连接固定。（3）塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，固定点应距窗角、中横框、中竖框 150-200mm，固定点间距应不大于 600mm。（4）塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。（5）塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。（6）安装玻璃前，要检查门窗是否有扭曲及变形等情况，并应进行修理后，再安装玻璃。（7）玻璃安装后，应将落地油灰、钉子等清理干净，并随手挂好风钩或插上插销，防止刮风损坏玻璃。6.2.1.14 钢结构工程施工技术措施（1）钢结构主要包括压缩机平台、润滑油罐围栏、场区管架、冷冻单元框架平台、管带空冷区框架平台等结构组成。（2）施工用钢材及电焊条质量标准应符合普通碳素钢钢号和一般技术条件及焊条的化学成分和机械性能、焊条的药皮类型和焊接电源规定的要求。（3）钢结构采取分片预制，整体拼装的方法，分片预制时要充分考虑结构的稳定性和构件发生永久性变形的可能性并制定解决办法；下料宜采用机械切割的方法。（4）钢结构工程采用的钢材应具有质量证明书，应按国家现行标准的规定抽样检查。（5）焊缝要严格按照施工图中所标注的要求施工，特别要
