天燃气管道安装工程施工组织设计辽宁.doc

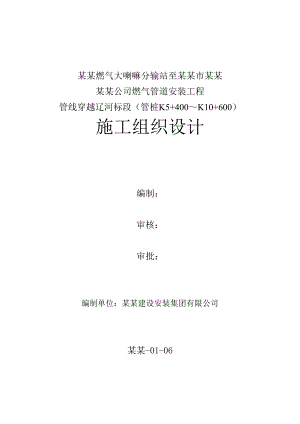

某某燃气大喇嘛分输站至某某市某某某某公司燃气管道安装工程管线穿越辽河标段（管桩K5+400K10+600）施工组织设计编制：审核：审批：编制单位：某某建设安装集团有限公司某某-01-06目 录1工程概况11.1 工程名称11.2 工程地点11.3 相关单位11.4 工程范围11.5 质量标准11.6 施工条件12项目管理目标22.1 质量目标22.2 安全目标22.3 文明施工目标22.4 环境目标22.5 服务目标23 编制依据24 工程组织机构45分部分项工程的施工方案与技术措施55.1 施工准备55.1.1 施工班组安排55.1.2 各施班组、工机械、人员安排55.1.3 技术的准备65.1.4 施工人员准备65.1.5 施工材料准备75.1.6 施工场地准备75.2 定位放线75.3 管沟开挖105.4 管沟回填115.4.1 回填方法：115.4.2 回填材料：115.4.3 回填要求115.5 阀门检验与安装125.6 管道的焊接135.7管道组对预制145.8管道焊口防腐155.9管道试验156 拟投入的主要劳动力计划表177 拟投入的主要施工机械设备计划表18检验和试验设备计划表198 工程管理体系与质量保证措施19质量保证体系199 施工安全管理体系与保证措施209.1 基本规定219.2 通用规定229.3 现场焊接安全注意事项2210 现场文明施工管理体系与措施2310.1 场区材料、机具管理标准2310.2 场容场貌管理标准2311 施工进度计划241工程概况1.1 工程名称某某燃气大喇嘛分输站至某某市某某某某公司燃气管道安装工程管线穿越辽河标段1.2 工程地点东起大喇嘛乡王家窝铺村辽河东岸，西至辽河西岸（南临二龙眼排水站）1.3 相关单位（1）建设单位：沈阳某某燃气有限公司某某分公司（2）设计单位：建设部沈阳煤气热力研究设计院（3）施工单位：某某建设安装集团有限公司1.4 工程范围及特点本工程的范围包括：1、东、西2个大堤、东岸内套堤共3个大堤；2、4个水域：辽河主河道、辽河支流、背河、内套堤与东大堤之间河流；3、其余为河床。管道实长约5200米。本工程管道输送介质为天然气，设计压力为 0.8 MPa。管道采用无缝钢管，材质20#。管线焊缝开挖管段进行15射线检测，定向穿越管段和连头焊缝进行100射线检测。主管道外防腐采用三层结构挤压聚乙烯加强级防腐，补口及管件防腐采用热收缩带承包方式： 包工不包料。1.5 质量标准本工程质量标准为：1、城镇燃气输配工程施工及验收规范（GJJ 33-2005)；2、工业金属管道工程施工及验收规范GB50325-19971.6 施工条件（1）该工程的相关审批手续合法。（2）设计文件经过设计单位的相关审核、批准。（3）施工现场已完成四通一平，并能保证连续施工。（4）建设单位供货的设备(材料)，按规定时间送至现场指定地点，并应满足设计文件的要求。（5）施工单位按施工合同、质量管理体系要求(GB/T19001：2000idtISO9001：2000)以及我公司编制的质量手册、程序文件中的相关要求对本工程进行质量管理，并组织施工。2项目管理目标2.1 质量目标达到国家相关标准中的合格标准。2.2 安全目标（1）杜绝重大伤亡事故、火灾事故和人员中毒事件的发生；（2）轻伤频率控制在 6以内。2.3 文明施工目标争创公司安全生产文明施工双优良工地。2.4 环境目标（1）做好工地周围公益、环保事业创建良好的工作生活环境。（2）创建花园式的施工环境，营造绿色建筑。2.5 服务目标以我公司的质量方针“质量为本，竭诚服务，持续改进，营造顾客满意的安装产品。”为工作准则。（1）以工程项目为工作中心，处理好与业主、监理、设计、其他施工单位以及工程所在地的相关政府部门之间关系。（2）优质、快速、安全地完成工程项目的施工任务。（3）工程竣工后按工程合同要求提供保修业务。3 编制依据序号依据文件、标准名称文件、标准编号1工程施工图纸2公司质量手册LA/GL-01-01-20053管理文件汇编LA/GL-03-01-20054管理体系表格LA/JL-02-01-20055工业安装工程质量检验评定统一标准GB50252-946建筑工程施工质量验收统一标准GB50300-20017测量规范（GBJ50026-93）8工业金属管道工程施工及验收规范（GB50235-1997）9现场设备、工业管道焊接工程施工及验收规范GB50236-9810城镇燃气输配工程施工及验收规范（CJJ33-2005）11城镇燃气设计规范（GB50028-2006）12建筑地基基础工程施工质量验收规范（GB50202-2002）13混凝土结构工程施工质量验收规范（GB50204-2002）14建设工程文件归档整理规范（GB/T50382-2001）15建设工程项目管理规范（GB/T50382-2001）16建筑施工工程安全技术规程（国务院）17建筑工程施工现场管理规定（建设部 15 号令）18建筑机械使用安全技术规程（JGB33-86）19建筑安全监督管理规定（建设部 13 号令）4 工程组织机构项目副经理技术负责人土建项目副经理安全员材料员质检员技术员造价员项目经理5分部分项工程的施工方案与技术措施5.1 施工准备5.1.1 施工班组安排现场组成10个施工组，即：1个吊装组、2个布管组、2个组对组、2个防腐组、2个连头组、1个管沟组、1个测量组、1个无损检验组分别负责以下工作：（1）吊装组：负责全部工程材料由卸货场地运往各安装地点。（2）布管组：负责挖桩与管道布置排放等工作。（3）管沟组：负责管沟开挖、基底夯实、井池施工、管沟回填等工作。（4）组对组：负责焊接、管件安装、管道试压等工作。每个施工班组配备3名焊工(共计6名焊工)。（5）防腐组：负责管道防腐保护层安装，与连头组共同配合作业。（6）测量组：负责定位、放线、安装测量及竣工测量。（7）无损检验组：负责焊道的检验。5.1.2 各施班组、工机械、人员安排工作组配置机械设备配置人员安排配置管线吊装作业组吊车20T 一台吊车司机1人、值班1人、吊装配合工4人、吊装起重工1人管线布管作业组吊车 16T 2台。配合工8人、起重工2人管线组对作业组挖机1台、焊机6台、并含有配套工具、气焊工具1套、氧气、乙炔各一个、120KW发电机组1台、并配置爬犁1个、焊工手动砂轮机7台并配置电线和插排管工2人、焊工6人、配合工6人、挖机司机1人管线防腐作业组汽油发电机1台、液化气罐2个并配置烤2把、手动砂轮机1台并配置电线插排、红外线测温仪1台、剥离拉力器1台、电火花检测仪1台专业防腐工4人、配合工6人管线管沟作业组（开挖）挖机2台管工2人、起重工1人管线管沟作业组（下沟）挖机2台管工2人、配合工2人、起重工1人管线管沟作业组（回填）挖机2台管工1人、配合工3人、起重工1人5.1.3 技术的准备（1）组织相关专业的技术人员认真细致地熟悉、审核施工图纸，在施工前会同建设单位、监理单位和设计单位进行设计交底和图纸会审，把存在的问题在施工前解决；（2）组织有关施工人员进行现场勘察，了解施工现场情况。经过与施工方多次对辽河现场进行勘察，并咨询辽河保护区管理局相关部门，参照其它燃气企业在辽河内施工方案，制定了在河床内采用开挖和定向穿越结合的办法。（3）收集相关的规范、标准；（4）编制施工组织设计；（5）技术质量人员应对工程所在地的质量监督机构和检验试验机构进行了解；（6）从建设单位、监理单位处收集有关施工测量定位坐标点和地下障碍物的资料，并应形成书面文件。5.1.4 施工人员准备（1）按施工组织设计的要求调集相关工种人员；（2）由专业技术人员对相关工种进行技术交底。5.1.5 施工材料准备（1）专职材料员对工程所在地进行调查，了解当地材料的来源、供货、质量和价格情况，进行货比三家确定供货商；（2）对选用的材料进行进行取样检查；（3）对甲供材料应及时与建设单位材料供应部门取得联系，确定供货的时间、地点及验收方式。5.1.6 施工场地准备（1）对施工现场勘察后，立即组织有关人员进行临时生活用地和临时施工用地进行必要的清理；（2）搭建房屋，为施工人员进入现场办公及贮存创造条件（施工人员宿舍不考虑在场内）；（3）尽可能利用原有道路作为施工通道，需要开通的临时通道要选取最短的距离；（4）施工用水、电要会同建设单位或监理及时与工程所在地的水、电管理部门取得联系，经同意后进行临时用水、电线路的架设。要在工程开工前完成上述工作。5.2 定位放线（1）测量准备1）技术资料： 管道施工图。 建设单位提供的城市平面控制网点和城市水准网点的位置、编号、精度等级及其座标和高程等数据。 工程测量规范（GB5002693）。2）测量工具：全站仪、经纬仪、测距仪、水平仪、塔尺、钢盘尺、弹簧秤、钢卷尺、木桩、铁钉、粉线、线坠、大锤、手锤、手锯、铁锹等（2）施测条件1）施工图经过图纸会审，所存在的问题应全部得到解决。2）建设单位提供的平面控制网点和水准网点的位置、座标和高程应准确无误。3）对所使用的测绘仪器、工具应在规定的检定周期内。观测前，必须对仪器进行全面检验，确保仪器的精确度。在作业过程中，尚应对仪器进行经常性检验。4）测量人员应对所测量的内容进行了全面的了解。5）测量作业应在成像清晰和气象条件稳定时进行，雨、雪和大风天气不宜作业，不宜顺光、逆光观测，严禁将仪器照准头对准太阳。（3）一般规定1）应依据建设单位提供的城市平面控制网点和城市水准网点的位置、编号、精度等级及其座标和高程数据，确定管网设计线位和高程。2）管线的中线桩和水准点均应用平移法设置于线路施工操作范围之外便于观察和使用的部位。3）定位完成后，建设单位应按施工范围给施工单位提供地上、地下的障碍物的准确位置图，并应附注障碍物的类别、性质。4）测量人员应按图在地面上作出标志，并形成测量记录供施工时使用。否则不许施工。（4）平面测量1）施工现场按主干线、支干线次序进行定位放线。2）使用全站仪、经纬仪、水平仪及钢尺进行平面测量。3）平面定位点的确定： 主干线起点、终点、中间转角点应依据建设单位所提供的平面控制网点在地面上设置定位点；注：直线段上桩位间距不得大于 50m；坡地上丈量时，量距相对误差不得大于 11000。 支干线、用户线依据主干线的位置，起点、终点、转角点应在地面上设置定位点； 其它部分的定位应在上述管线定位后，用钢尺丈量定位。4）定位桩的设置： 定位点采用木桩。木桩采用 100×100 的方木制作。 在管道中线的起点、终点、平面折点及直线段设置控制桩，用大锤将桩打入地面后，检查桩的牢固性。 确定桩牢固后，用铁锯将打桩时破坏的木桩顶部锯掉，在桩的顶部确定位置点，钉中心钉。5）沟槽形成后，用经纬仪把中线及时投测到槽下，钉上中心桩。（5）水准测量1）在管网起点、终点、管道固定支架及地下穿越部位的附近，应留置临时水准点。2）水准点标志应明显，并应妥加保护。3）以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。4）控制槽底及管道铺设时，沟槽两帮每隔 10m 用施工高程点测设一对高程控制桩，标明桩号，钉高程钉画上红油漆标志作为控制辅管高程。 5）井室处设一对高程桩，并标明井室号，其高程下返数标明写清。注：临时水准点的间距不得大于 300m。（6）其它要求 1）沟槽开挖测量沟槽开挖深度2.5m。开挖宽度:槽底0.8m。上口宽度根据土质和沟内出水情况现场决定。 沟槽开挖前根据设计及施工方案进行中线定位，采用极坐标法测放管线中线时，在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。 管线中线每 10m 一点，桩顶钉中心钉，并在沟槽外适当位置设置栓桩；根据中线控制桩及放坡方案测放沟槽上口开挖位置线，现场撒白灰线标注，然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉，高程桩的纵向间距为 10m。 开挖过程中，核对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前侧放高程控制桩。 沟槽检底后，依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩，采用水准仪将地面高程引至槽底。2）井室开挖测量井室开挖与沟槽开挖同时进行，根据井室桩号坐标测放井室结构中心位置，根据井室尺寸测放结构开挖上口线及开挖高程控制桩，同时进行栓桩。3）管线基础测量根据检底后管线中心桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩，基础施工后复测基础中线偏差、宽度及高程。4）管道安装测量管道基础施工结束后恢复中线，根据不同管线结构形成及附属设施分别进行安装放线。（7）质量标准：1）采用视距法测量时，视距长度不应大于 300m；2）采用正倒镜对向观测，视距较差的相对不应超过 1/150；3）导线相对闭合差，不应大于 1/1000；4）方位角闭合差，不应超过 40”n；5）导线的高程闭合差，不应超过 30L 。5.3 管沟开挖在管沟开挖前为了减少业主的投资，施工应遵循少占地(林地及耕地)，少动迁为原则。具体措施如下：（1）管沟开挖采用挖掘机开挖。开沟尺寸尽量减小，但应满足施工要求。（2）管沟的开挖应连续进行，尽快完成。施工中应防止地面流水流入基坑内，以免边坡塌方或基土遭到破坏。并做好排水设施，在基坑周边设至少1.2m 围护栏杆，夜间应设置红灯示警。（3）管沟挖好后不能及时进行下一工序时，可在基底标高以上留 150mm300mm 一层不挖，待下一工序开始前再挖除。（4）管沟开挖均采用放坡明开法，开槽边坡按照设计，以保证坑槽边坡的稳定。（5）管沟底部的开挖宽度，为管子的外皮+600mm 作业面。（6）在管的连接处设置工作坑，以保证管道的焊接、除锈、防腐的质量。（7）基底应预留 100mm200mm，以保证经夯实后基底标高符合设计要求。（8）夯实采用蛙式打夯机进行夯实。至少夯打三遍，要求一夯压半夯。（9）管沟挖好后，应及时进行下道工序的施工。在施工过程中，应经常检查坑壁的稳定性。（10）管沟挖至基底标高后，应及时请甲方、监理工程师、质检站、公司有关部门检查基底土质是否符合要求，并作出隐蔽工程记录。（11）土的堆放和弃土1）沟槽土应堆在距沟边 0.8m 以外的位置。土堆放高度不能超过 1.5m。2）弃土应按业主要求由监理工程师指定。5.4 管沟回填 管沟回填分二次进行。第一次，管道焊接完毕后，即可回填，除焊口、接头外的全部管段。第二次，管道水压试验合格后，回填焊口、接头处。5.4.1 回填方法：（1）管底回填采用机械回填；（2） 管 两 侧 及 管 顶300mm 范围采用人工回填；（3）其余部分采用机械回填。5.4.2 回填材料：按设计要求进行回填5.4.3 回填要求：（1）充填和回填均要经监理工程师批准，选择合适的回填土，不能用有机物或其它一些不适合的土质。（2）所有回填必须分层进行，每层虚填的厚度不得超过 300mm，夯实后，方可进行上层土的回填。（3）位于道路下的管段，沟槽内管顶以上部分的密实度不得小于 95%。（4）除位于道路上的管沟，其上面的回填土，可以高出地面上 100200mm。（5）井室周围的回填，应符合下列规定：1）路面范围内的井室周围，应采用石灰土、砂、砂砾等材料回填，其宽度宜小于400mm。2）井室周围的回填，应与管道沟槽的回填同时进行；当不便同时进行时，应留台阶形接茬。井室周围回填压实时应沿井室中心对称进行，且不得漏夯。3）回填材料压实后应与井壁紧贴。5.5 阀门检验与安装1、进场检查 进场的阀门应检查其种类、规格、型号及外观质量，并必须具有中文的质量合格证明文件。其检测内容必须符合设计要求。2、阀门试验阀门在安装前，应作强度试验和严密性试验。（1）抽取数量：每批阀门（同牌号、同型号、同规格）数量中抽查 10%，且不少于一个。干管主要控制阀应逐个试验。（2）试验压力：强度试验压力：公称压力的 1.5 倍。试验压力在试验持续时间内应保持不变。严密性试验压力：公称压力的 1.1 5倍。试验压力在试验持续时间内应保持不变。（3）合格标准：在试验持续时间内壳体填料及阀瓣密封面无渗漏。（4）阀门试验持续时间公称直径 DN(mm)最短试验持续时间（s）强度试验严 密 性 试 验金 属 密 封非 金 属 密 封DN20018060303、.安装要求（1）安装位置正确，进入口方向正确，连接牢固、紧密，启闭灵活、手轮（手柄）朝向合理，表面清洁。（2）阀门与法兰对接应平行、紧密，垫片不得使用双层，与管道中心线成垂直。螺母应在同方向，螺栓露出螺母长度不得大于螺栓直径的确良 1/2。（3）较大的阀门运吊时，不准将绳索系在阀杆上、手轮上。5.6 管道的焊接本工程管道直径为DN200，材质为20#，为了满足焊接工艺及质量要求，根据现场的实际条件，采用手工氩弧焊和电焊相结合的焊接方式。5.7管道组对预制（1）管现场切割应符合如下规定： 管道配管长度不宜小于2 米； 在切割时应采取措施防止外护管脆裂； 切割后的工作钢管裸露长度应与原成品管的工作钢管裸露长度一致； 切割后裸露的工作钢管外表面应清洁。（2）对口：1）对口前应（如图）用角尺检查管端切口的平整度：当a0.01DN 时，应进行修整。2）对口前应清理切口处的毛刺、氧化溶渣等污物。3）对口时应（如图）检查对口间隙和错口偏差。注：为保证对口间隙可以在对口时夹石棉板等，待点焊后再将所夹物体除去。（3）点焊及校正：1）管子对口后，应立即点焊使初步固定，并检查对口的平直度，发现错口偏差过大时，应打掉点焊点重新进行对口。2）点焊时，每个接口至少点焊35 处，每处点焊长度为管壁厚的23 倍，点焊缝的高度不得超过管壁厚度的70。（4）接口的焊接：1）焊接时，应将管子支承牢固，不得使管子在悬空或受有外力的情况下施焊。2）凡可转动的管子应转动焊接，尽量减少死口的仰焊。（5）焊接的质量标准：1）焊缝的质量标准： 本工程焊缝质量要求应符合城镇燃气输配工程施工及验收规范（CJJ33-2005）中要求。2）焊接检查A.在整个焊接过程中，施工单位，监理人员，有时还与外部相关检验部门的人员在一起，进行全面的外观检查。焊接质量检验按如下次序进行：a 对口质量检验；b 表面质量检验；c 无损探伤检验；d 强度和严密性试验。检验标准按照城镇燃气输配工程施工及验收规范（CJJ33-2005）中相关规定执行。B焊缝的的无损检验量，应按规定的检验百分数均布在焊缝上，严禁采用集中检验量来代替应检验焊缝的检验量。C焊缝无损探伤必须由有资质的检验单位完成。4、下沟前应对管口、管内的杂物进行必要的清理。5.8管道焊口防腐 防腐前应首先对焊口表面进行除锈，清除焊口附近的飞溅和污垢附着物，达到防腐要求，焊口采用热缩带防腐，施工时由专业防腐人员进行操作。5.9管道试验 根据现场的实际情况，编制好试压方案，建设单位和监理单位审批合格后方可试验，应按设计要求进行强度试验和严密性试验。（1）强度试验压力：1.5 倍的工作压力，本工程为1.2Mpa；（2）严密性试验压力为1.15 倍的工作压力，本工程为0.92Mpa；（3）强度试验、严密性试验采用压缩空气。（5）强度试验前的准备：1）焊接工作结束，并经检验合格，接口焊缝及其他应检查的部位，未经涂漆和防腐；2）管道的座标、标高、坡度及管基、垫层等经复查合格。3）试验用的临时加固措施经检查确认安全可靠；4）强度试验前应在管端焊接盲板，并焊加肋钢板，并根据试验时作用在管堵的推力，在管端与弯头处安装试压后背，进行临时固定。5）管道已吹扫完毕。（6）强度试验规定：1）升压时先升至试验压力50%，检查是否有泄漏，如无泄露及异常情况，再继续稳步升压至试验压力。2）试验用压力表已经校验，精度不低于1.5 级表的满刻度值为最大被测压力的1.52 倍，压力表不少于2 块，试验时应有专人对压力表进行监视，发现压力异常及时停压处理；3）试验压力为最高工作压力的1.5 倍（系统试验）。4）达到试验压力后，稳压不小于60min，检查接口及管道附件无异常现象。稳压30min内压力不下降即认为试验合格。6 拟投入的主要劳动力计划表工 种按工程施工阶段投入劳动力情况施工准备施工阶段竣工验收氩电联焊工2人 6人2人气焊工1人2人1人管 工2人8人2人铆 工1人2人1人电 工2人4人1人测量工2人2人1人起重工2人6人1人防腐工2人4人2人砼 工1人2人1人探伤工2人4人2人力 工10人20人2人7 拟投入的主要施工机械设备计划表序号设备名称规格型号数量产地制造年份额定公率生产能力用于施工备注1逆变直流焊ZX5-4005 台上海05.520KW完好焊接2氩弧焊机WS-4005台上海03.520KW完好焊接3临时配电箱-4台-完好接电-4空压机30M32台蚌埠01.330KW完好施工5挖掘机WY60AL-9002台长春05.5-完好土方6铲车ZL40-402台沈阳05.5-完好土方7推土机2台沈阳02.5-完好土方8发电机组120KW2台长春03.4-完好用电9污水泵610台沈阳04.8-完好抽水10蛙式打夯机6台长春05.6-完好回填11拖车10t2台鞍山04.2-完好运土 检验和试验设备计划表序号仪器设备名称型号规格数量国别产地制造年份已使用台用途备注1远红外烘干箱ZYH601江苏06.04焊条完好2远红外烘干箱ZYH1001江苏06.04焊条完好3台式控温柜DSK-300A1浙江03.06烘干完好4X 射线探伤机XXHA-35054上海05.08烘干完好5X 射线探伤机XXHA-35054上海03.05检测完好6辐射剂量检测仪9001济南04.09检测完好7数字式超声探伤仪TS-2008L4上海03.08检测完好8水准仪4324沈阳08.12测量完好9全站仪1沈阳测量完好8 工程管理体系与质量保证措施本工程的质量管理及质量控制按质量管理体系 要求(ISO9001：2000)、我公司的质量、环境与职业健康安全管理手册(LA/GL-01-01-2005)以及本工程所要求的现行标准、规范及规程中的相关规定实施。质量保证体系1.由项目经理部的项目经理、技术负责人、各专业的工程技术人员、以及质量检查人员组成的施工现场工程质量保证体系（见下图），对技术质量工作负全责。2.各专业施工队伍组建本专业的施工质量保证体系，明确单位、分部、分项工程的负责人、专业技术负责人、检查员和班组长，对所承担的工程质量负责。9 施工安全管理体系与保证措施安全保证体系图项目副经理技术负责人土建项目副经理安全员材料员质检员技术员造价员项目经理9.1 基本规定（1）建立各级、各部门、各系统的安全生产责任制，实行谁主管谁负责的原则，建立以项目经理为核心的安全生产领导小组，负责整个工地的安全管理工作。各专业队伍要设置专职安全检查员，各单位的主管领导在管生产的同时必须负责管理安全工作。各施工班组设置兼职安全检查员。（2）认真贯彻执行国务院颁发的建筑安装工程安全技术规程，遵守我公司编制的施工工地防火安全规定，各专业施工人员必须严格遵守本工种安全操作规程的有关规定。（3）在施工前，施工队的技术人员必须针对所承担的工程项目的特点编制安全施工措施，并向施工班组进行安全交底，参加交底和被交底的全体人员必须在交底上签字。（4）贯彻经常性的安全生产教育活动，在施工过程中要进行安全生产的定期检查，项目经理部每月组织一次安全大检查，各专业施工队每十五天组织一次本队内的安全大检查，施工班组每周进行一次安全检查，并要坚持每日班前安全快会制度，在安排生产的同时交待安全注意事项。（5）严格执行劳动部门制定的职工个人劳动保护用品发放标准，购入的劳动保护用品必须符合国家有关标准要求，对各种工作人员相应配备必要的个人防护用品，特别是“安全三宝”( 安全帽、安全带、安全网)的利用，更应勤检查、勤督促。（6）实行劳动者每日工作不超过8 小时，平均每周工作时间不超过44 小时的工作制度。特殊原因需要延长工作时间的，在保证劳动者身体健康的条件下每日延长工作时间不得超过3 小时，且每月不得超过36 小时。（7）工程管理人员严禁违章指挥，强令冒险作业。作业人员有权拒绝违章指挥。（8）劳动者在操作过程中必须严格遵守安全操作规程，杜绝违章作业；（9）在施工过程中现场的专职安全检查员要经常性进行巡检，负责检查、督促安全措施的执行情况，发现不合格的情况有权立即进行整改。（10）要以自检为主，互检为辅，发现事故隐患，及时堵塞事故的漏洞。针对生产中的不安全因素，及时采取相应的安全技术措施，消灭施工中的不安全因素。（11）对各种安全措施要及时落实，并要经常进行检查、维护，切实地保证职工在安全的条件下进行施工作业。（12）其它未尽事宜, 均按有关规定执行。9.2 通用规定（1）在施工现场应设置安全警示标语，危险部位要设置明显警示；（2）所有进入施工现场的人员必须配带安全帽.（3）施工搭设的脚手架等临时设施要符合安全技术规程的规定；（4）特殊工种的防护器具、机电设备和防护装置要齐全、有效；（5）施工现场和过道等必须设置防护围栏及明显标志;（6）特殊工种作业应持有特殊工种操作证, 各种设备及电动机具要由专职人员使用,禁止非工种操作和使用;（7）各种电器设备需有良好的接地装置和触电保护器, 各种设备的电源线应架空设置;临时电源线的安装应符合正式电源安装的规定; 电工应随时检查电源线是否与其它物体相碰、绝缘是否良好;（8）架设的电线电缆必须符合电气安装规程; 埋地电缆必须在地面上设有明显的标志,并要注明埋深; 电气设备必须设置防雨棚;（9）当使用潜水泵时, 潜水泵的电机、电缆及接头必须绝缘良好, 安全可靠, 并配置保护开关和专人看护; 潜水泵抽水的附近, 不得有人在水中和潮湿的地面上作业;（10）施工现场开挖的沟、槽均应在周围设置围栏和明显警示，夜间应在沟、槽的周围设置警示灯和照明灯，防止人员坠入沟中。9.3 现场焊接安全注意事项（1）电焊机外壳，必须接地良好，其电源的装拆应由专职电工进行。（2）电焊机要设单独的开关，开关应放在防雨的闸箱内，拉合闸时应戴手套侧向操作。（3）焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套。在潮湿地点工作，应站在绝缘胶板或木板上。（4）焊接预热工件时，应有石棉布或挡板等隔热措施。（5）把线、地线，禁止与钢丝绳接触，更不得用钢丝绳或机电设备代替零线。所有地线接头，必须连接牢固。（6）更换场地移动把线时，应切断电源，并不得手持把线爬梯登高。（7）清除焊渣、采用电弧气刨清根时，应戴防护眼镜或面罩，防止铁渣飞溅伤人。（8）多台焊机在一起集中施焊时，焊接平台或焊件必须接地，并应有隔光板。（9）雷雨时，应停止露天焊接工作。（10）施焊场地周围应清除易燃易爆物品，或进行覆盖、隔离。（11）必须在易燃易爆气体或液体扩散区施焊时，应经有关部门检试许可后，所应采取的安全措施全部落实到位后，方可施焊。（12）工作结束，应切断焊机电源，并检查操作地点，确认无起火危险后，方可离开。10 现场文明施工管理体系与措施10.1 场区材料、机具管理标准（1）场区内施工材料、构件、料具要按总平面布局分类存放，归方码垛，摆放整齐，并分别设置名称、品种、规格标牌。（2）场区内必须做到“三清五好”即区域管理责任清；料具使用去向清；工完场净手续清；场地平面布置好；规章制度执行好；内、外业管理好；材料设备堆放好，现场环境保持好。（3）物资仓库物品摆放整齐，品种标志清楚，帐物相符，并严格履行领用手续。10.2 场容场貌管理标准（1）施工现场必须实行“三区”（作业区、材料区、生活区）隔离。三区设置要安全合理，标识要清楚醒目。（2）施工现场必须做统一工装、统一胸牌，实行规范化管理。现场作业人员佩带统一颜色的安全帽。（3）凡在建的施工现场必须做标语、标志、警示醒目。设置宣传栏、读报栏、黑板报等宣传设施，刊登管理人员资质证书及公司制定的各种规章制度。（4）施工现场要配置铁制开关箱，箱底要设置三角铁支架（距地面高度为1.21.3 米。各种用电线路架设规范规程，严禁乱拉乱接。（5）施工期间产行的各种废料、闲置设备及施工用具，不许停放或堆放在现场，要及时清运出场。（2）施工现场要有防火措施。建立防火制度，配备灭火器材，各种设施合理，动火手续齐全。明确责任区，落实责任人，杜绝或减少各类火灾事件的发生。11 施工进度计划某某年1月5号-1月9号:施工准备、技术交底某某年1月10号-2月10号：辽河河床内5.2km管线焊接施工。某某年2月10号-3月10号：阀门、阴极保护装置安装、吹扫、打压、稳定性试验、管桩安装。
