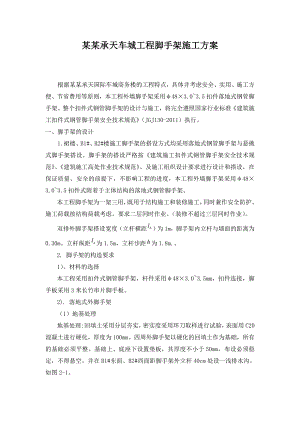

天门承天车城工程脚手架施工方案.doc

某某承天车城工程脚手架施工方案根据某某承天国际车城商务楼的工程特点，具体并考虑安全、实用、施工方便、节省费用等原则，本工程外墙脚手架采用48×3.03.5扣件落地式钢管脚手架。整个扣件式钢管脚手架的设计与施工，将完全遵照国家行业标准建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）执行。一、脚手架的设计1.裙楼、B1#、B2#楼施工脚手架的搭设方式均采用落地式钢管脚手架与悬挑式脚手架搭设。脚手架的搭设严格按建筑施工扣件式钢管脚手架安全技术规范、建筑施工高处作业技术规范、及施工组织设计要求进行设计和搭设，在保证质量、安全的前提下，不影响工程的进度，本工程外墙脚手架采用48×3.03.5扣件式附着于主体结构的落地式钢管脚手架。本工程脚手架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。施工荷载按结构荷载考虑，要求二层同时作业。（装修不超过三层同时作业）。双排外脚手架搭设宽度（立杆横距）为1m，脚手架内立杆与墙面的距离为0.30m。立杆纵距为1.5m，立杆步距为1.8m.。2. 脚手架的构造要求1）、材料的选择本工程采用扣件式钢管脚手架，杆件采用48×3.03.5mm，扣件连接，脚手板采用3米长竹串片脚手板。2). 落地式外脚手架（1）地基处理地基处理:回填土采用分层夯实，密实度采用环刀取样进行试验，表面用C20混凝土进行硬化，厚度为100mm。四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须稳定，不得悬空。并在B1#东面、B2#西面距脚手架外立杆40cm处设一浅排水沟。如图2-1。（2）杆件布置落地式外脚手架采用双排落地单立杆进行搭设。 3)、架体与建筑物的拉结外脚手架与主体的拉结，根据计算每二步三跨设置一个拉结点。4)、剪刀撑的设置(1)剪刀撑采用纵横向连续设置，与地面的夹角为45°60°。如图2-3。(2)剪刀撑每组连接6根立杆，斜杆的两端用回转扣件与立杆扣紧，在中间增加3个扣结点，最下面斜杆端头与立杆的接头距离为300mm。(3)剪刀撑搭接长度为1.0m，用三个扣件连接。5)、脚手板的铺设(1)操作层脚手板必须铺满、铺严、铺稳，不得有探头板。(2)脚手板必须满铺，铺设要求同操作层。(3)铺设方法：对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100150mm。搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺。如图2-4。 6）、内脚手架 搭设室内满堂脚手架时，必须有足够的牢度和稳定性，每平方米的立杆数量不得少于4根，并设有扫地杆和剪刀撑，每根立杆下口必须垫5公分的木板，并应经过专门验收后方可进行下道工序。 7）、扣件安装 1、连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，以防雨水进入。40N.M59N.M放正和保持适当的拧紧程度，这时脚手架的承载能力，稳定和安全影响很大，因此，要求扭力矩控制在3940N.M，最大不得超过59N.M。8）、防护设施架体每层采用特制2米长的成品8钢筋网架拼铺，踢脚板每层设置，高180mm。在作业层下部架设一道水平兜网，随作业层上升，结构同时作业不超过两层。二层满铺一层封闭脚手板，与架同宽。脚手架要满挂全封闭式的密目安全网。密目网采用1.8×6.0m 的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网。在架内高度2.7m处设首层平网，往上每隔五步距设隔层平网，施工层应设随层网。每层作业层脚手架立杆于0.9m 处设有防护栏杆，底部侧面设18cm 高的挡脚板。9). 防雷避电采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。避雷针共设置6根，避雷针采用12镀锌钢筋制作，设置在脚手架四角、中部两处立杆并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用12与框架柱主筋连接上，将立杆与整幢建筑物楼层内避雷系统连成一体。接地线与立杆连接应用2道螺栓卡箍连接，螺丝加弹簧垫圈并保证接触面达到10mm2，并将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度50m设置1个，位置避开人们经常走到的地方。两者的连接采用焊接，焊接长度为2倍的扁钢宽度。3.脚手架搭设及拆除顺序、落地脚手架地基应平整夯实，浇C20砼，立杆不能直接立在地面上应设整板，厚度不少于50mm。、立杆与小横杆应交错布置，以减小偏心力。、硬拉结的设置应严格按二步三跨设置。、脚手架拆除时应注意逐层由上而下进行，严禁上下同作业。、所有连墙体应随脚手架逐层拆除，严禁先将连墙体整层或数层拆除后，再拆脚手脚，分段拆除高差不应大于两步。、拆除脚手时，钢管、扣件等应安全运到地面，严禁抛扔。、拆除脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁一切非操作人员入内。4.脚手架验收与使用要求、脚手架必须严格按附图搭设，脚手架搭设完毕使用之前须经有关部门验收合格后，方可投入使用。、应每天清理脚手架上的垃圾、杂物。、对脚手架每周组织一次大检查，检查合格后脚手架方可投入使用。、六级及六级以上大风和雾、雨天，应停止脚手架作业，脚手架上应有可靠防滑措施。、在六级大风和大雨前后，必须对脚手架进行检查，包括各主节点处各杆件的连接、附墙杆、斜撑、安全防护措施等是否符合方案要求。、脚手架在使用期间，严禁任意拆除下列杆件：主节点处的纵、横向水平杆、斜撑、附墙件、栏杆、挡脚板等。、脚手架的搭设须符合“搭设和构造要求”，特别应控制好脚手架的垂直度，严禁脚手架内外倾斜，扣件检查按“脚手架材料及检验要求”进行。、脚手架应有可靠的避雷措施。、严禁在脚手架上进行电、气焊作业。经过专门验收后方可进行下道工序。 5.安全要求 1、材料的规格和质量必须符合有关技术规定的要求。 2、严格控制使用荷载，确保有较大的安全储备。 3、装饰脚手架均布荷载不超过2000N/M2。 4、在脚手架上堆砖，只准单行侧摆三层。 5、应有牢固的和足够的连墙点，以保证整个脚手架的稳定性。 6、搭设过程中要及时设置联墙杆，斜撑、剪力撑和必要的缆绳、吊索，避免在搭设中发生偏斜和倾倒。 7、脚手板要铺满、铺平、铺稳，不得有探头板。 8、搭设完毕后应进行验收，检查合格后才能使用。 9、设置斜道以供人员上下，斜道上设置防滑条。 10、架子工必须熟悉和严格遵守安全技术操作规程，佩戴和使用劳动保护用品。11、必须有良好的防电、防雷装置，可靠的按地装置，同时设置避雷装置。12、六级以上大风、大雪等天气条件时，应暂停在脚手架上作业。二、悬挑脚手架搭设形式悬挑架体共分二层，四层以下仍然采用落地双排架,标高为19.96m/一层。 四层顶到十一层、屋面层为二层（塔楼B1、B2栋从-0.45m19.96m/一层；从19.96m52.35m标高，架体高度32.39m/二层，裙楼从-0.45m26.40m仍然采用落地双排架.三、材料要求3.1脚手架钢管要求脚手架钢管采用外径为48mm，壁厚为3.2mm的焊接钢管，主要用于立杆、大横杆、小横杆、斜撑、剪刀撑等。表面平整光滑，无锈蚀、裂纹、分层、划道，符合现行国家碳素结构钢（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。焊接钢管表面平整光滑，无锈蚀、裂纹、分层、划道。对于有裂纹、开焊、凹凸状、折痕、严重锈蚀和弯曲的严禁使用，进场钢管必须有出厂产品质量证明书及备案证明。3.2扣件要求65N.m铁做的扣件，其材质符合现行国家标准钢管脚手架扣件（GB15831）的规定，扣件必须有生产许可证，产品必须有出厂合格证，无裂纹、气孔、砂眼等缺陷，贴面平整，活动部位灵活，夹紧钢管时，开口处最小距离不小于5mm，在螺栓拧紧扭矩力达65N.m时，不得发生破坏。分直角扣件（两管交叉90度的连接），回转扣件（两管交叉任意角度连接）和对接扣件（两管一字对接）三种，用于钢管之间的连接。3.3脚手板、安全网要求脚手板采用竹跳板，凡凹陷变形、严重弯曲的不得使用。安全网分安全平网和安全立网（密目网），平网的材质应符合国标安全网（GB5725-1997），密目式安全立网的材质应符合GB16909的规定，以及湖北省建设厅有关规定。安全网用绿色阻燃密目安全网，必须满足2000目/100cm2，做贯穿试验不穿透，6×1.8m的单张重质量不少于3.0kg，安全网必须有生产许可证和质量合格证以及建筑安全监督部门发放的准用证，严禁无证不合格产品。竹跳板脚手板用于操作层平台，平网用于脚手架水平铺设，密目网用于脚手架外围全封闭。四、方案选择根据本工程现场的实际情况，计划在四顶层以下仍然采用落地双排架，四层顶以上改为挑架，挑架搭设完毕后拆除下部架体，进行防水和土方回填施工。悬臂式脚手架采用3m、4m、4.5m长的普通热轧16号工字钢为悬挑梁，用48×3.2钢管搭设，双排脚手架的立杆排距为0.8m，立杆纵距为1.5m，步距为1.8m，外排水平杆之间增加一道水平腰杆。悬臂工字钢与结构楼板的锚固采用在楼板内预埋Ø16锚环，锚入砼长度不得少于300mm。脚手架与主体结构之间采用钢管作为连接件连接，在脚手架的外立面挂设密目式安全网，操作层铺设竹跳板。悬挑脚手架构造示意图五、脚手架搭设工艺流程：安装悬挑工字钢梁摆放扫地杆逐根树立立柱并与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大刚杆扣紧安第三、四步大横杆和小横杆安连墙杆接立杆加设剪刀撑铺放脚手板绑扎防护栏杆及挡脚板，并挂立网防护。5.1落地式脚手架在搭设前，首先对脚手架的基础进行处理。如基础处于回填土部位，则首先将回填土按要求进行夯实，如脚手架基础处于原土地基，则对原土地基作平整处理。地基处理后再浇筑100mm厚C20混凝土作为脚手架的基础，混凝土顶面向外侧找坡2%，保证脚手架基础无积水现象。5.2悬臂式脚手架在搭设前应首先在悬挑层的结构楼板上按平面布置要求预埋Ø16钢筋吊环，吊环钢筋埋入混凝土内应满足钢筋锚固长度24d，吊环所使用钢筋的材质必须合格。在空调板、雨蓬等位置悬挑工字钢必须与板面架空，不得将工字钢直接作用于结构悬挑构件的板面上。 悬挑工字钢固定点示意图 5.3必须待混凝土强度达到50后在安装悬挑工字钢，工字钢与锚环之间的空隙用方木和木楔楔紧。 5.4为了减小脚手架悬臂工字钢的挠度，在脚手架的转角、阳台等其它工字钢的悬挑长度大于1.5m的部位，采用6*19的Ø14钢丝绳卸载，中间用16的花兰螺栓进行紧固；结构施工时在相应部位预埋好Ø14钢筋吊环用于安装卸载钢丝绳或预留穿墙孔。5.5搭设时应保证立杆的间距正确，立杆的纵距偏差应控制在±5cm以内，并应保证立杆的垂直度，立杆的垂直偏差应不大于1/100H，且不大于10cm。（H为总高度）内立杆的离墙距离为300mm。5.6立杆的接长除顶层顶步可采用搭接外，其余各步接头均应采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。立杆搭接处的搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端宜高出檐口上皮1m。5.7脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆必须用连墙件与建筑物可靠连接，连接件采用48×3.03.5钢管，在浇筑各层楼板混凝土时，在楼板内预埋连接钢管，伸入混凝土内不应少于200mm，沿脚手架纵向4.5m、高度方向每一楼层设一道连接杆，连接件应靠近主节点设置，偏离主节点的距离不应大于300mm，并应从底层第一步纵向水平杆处开始设置，整个立面的连接件应呈梅花形布置。连墙件中的连墙杆宜水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接。连墙件扣件连接示意图当脚手架下部暂时不能设连墙件时，可搭设抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面倾角应在45°60°之间。5.8纵向水平杆应按步距要求（1.8m）水平搭设，纵向水平杆与立杆之间采用十字扣件紧扣连接，并应设置在立杆的内侧，纵向水平杆的端部不应伸出架体。大横杆的连接除端部第一接头处采用搭接外其余均采用对接扣件连接，大横杆搭接处的搭接长度应不小于1m，应采用两个旋转扣件固定。大横杆的对接扣件应交错布置，两根相邻大横杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。在同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。纵向水平杆接头示意图 5.9在立杆与大横杆的交点处设置小横杆，小横杆的两端应紧靠立杆用扣件与大横杆扣牢，当遇作业层时，应在两根立杆中间再增加一道小横杆，以缩小脚手板的跨度，当作业层转入其他层时，中间处的小横杆可以随脚手板一同拆除，但交点处的小横杆不应拆除。5.10为了增强脚手架的纵向刚度，在脚手架外侧立面整个长度和高度上连续设置剪刀撑。每组剪刀撑跨越立杆根数为57根（6m），斜杆与地面夹角在45°60°之间，剪刀撑斜杆应用旋转扣件与立杆和伸出的小横杆进行连接，旋转扣件中心线至主节点的距离不宜大于150mm。底部斜杆的下端应置于垫板上。剪刀撑斜杆的接长均应采用搭接，搭接长度不小于1米，设三个旋转扣件扣紧。5.11脚手板采用木脚手板，其材质应符合规范要求，木脚手板的厚度不应小于5cm，非脆性木材，无腐蚀、劈裂板。遇作业层时，要在脚手架的外侧大横杆之间设防护栏杆和挡脚板，防护栏杆和挡脚板均应搭设在外立杆的内侧，防护栏杆应居中设置，挡脚板的高度不应小于180mm。栏板和挡脚板构造示意图 5.12脚手架的外侧满挂密目安全网，安全网设置在外排立杆的里面，密目网用合乎要求的系绳将网周边的每个套环系牢在脚手管上，在作业层高度范围以内，密目网的内侧在满挂小眼安全网（网眼尺寸30mm）。安全通道的搭设:脚手架铺设脚手板应不少于二层，上层为作业层，下层为防护层，当作业层的脚手板下无防护层时，应在靠近作业层处挂一层平网作防护网，平网采用网眼为3cm×3cm安全网，平网不应离作业层过远，防止坠落时平网与作业层之间小横杆的伤害。结构施工时，凡施工人员进出的安全通道口，均应搭设安全防护棚。 安全通道示意图 六、脚手架的检查与验收6.1构配件的检查与验收6.1.1钢管如采用新钢管，在进场时必须具备产品质量合格证、质量检验报告等齐全有效的质量证明资料。钢管的表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕等质量缺陷。钢管的外径和壁厚偏差不得大于-0.5mm。旧钢管的表面锈蚀深度不得大于0.5mm，当锈蚀深度超过0.5mm时不得使用。6.1.2扣件新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证等齐全有效的质量证明资料。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。6.1.3脚手板脚手板的宽度不宜小于200mm，腐朽、劈裂变形严重的脚手板不得使用。6.2架体的检查与验收6.2.1在脚手架使用前，检查脚手架是否按照专项方案的要求进行搭设，搭设质量是否符合要求合规范要求。6.2.2在脚手架使用期间，如遇有六级大风或大雨后，以及停止使用超过一个月以后，必须对架体进行系统的检查。6.2.3在脚手架使用期间，应定期检查下列项目：6.2.3.1杆件的设置和连接，连墙件、支撑的构造是否符合要求；6.2.3.2底座是否松动，立杆是否悬空；6.2.3.3扣件螺栓是否有松动；6.2.3.4安全防护措施是否符合要求。6.2.3.5架体的使用荷载是否超出设计要求。6.2.3.6脚手架搭设后，在使用前必须经验收合格后方可投入使用。七、脚手架的拆除7.1脚手架拆除前，应全面检查脚手架的扣件连接、连墙件、支撑体系是否符合构造要求，并应清除脚手架上的杂物及地面障碍物。7.2拆除作业必须由上而下逐层进行，严禁上下同时作业。7.3连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高度不应大于2步，如高差大于2步，应增设连墙件加固。7.4当脚手架拆至下部最后一根长立杆的高度时，应先在适当的位置搭设临时抛撑加固后，再拆除连墙件。7.5进行挑梁拆除时，必须待上部的架体全部拆除后进行，可先将悬挑固定端松开，而后将挑梁拉进楼内，最后方可拆除斜拉钢索。7.6拆连墙件时，要在其上可拆杆件全部拆除后进行，严禁先松连墙件。已松开的杆件要及时取出、放下，以免误扶误靠。拆下的杆件、脚手板及时吊运自地面，禁止抛掷。7.7当脚手架采取分立面拆除时，对不拆除的脚手架两端应设置连墙件和横向斜撑加固。7.8脚手架拆除后，用与原结构相同强度等级微膨胀混凝土封堵原墙上的预留洞。八、安全保证措施8.1脚手架搭设人员必须是经考核合格的专业架子工，上岗人员须经体检，合格者方可持证上岗。8.2搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。8.3脚手架构配件质量与搭设质量应按规范要求进行验收，合格后方准使用。8.4脚手架上不得乱堆杂物；严禁将模板支架、缆风绳、泵送混凝土和砂浆的输送管固定在脚手架上；严禁悬挂起重设备。8.5当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。8.6应由专人负责对脚手架进行定期安全检查与维护，发现隐患及时排除。8.7在脚手架使用期间，严禁随意拆除主节点处的纵、横向水平杆，纵横向扫地杆及连墙件。8.8不得在脚手架基础及其临近处进行挖掘作业，否则应采取相应安全措施，并报主管部门批准。8.9在脚手架上进行电气焊作业时，必须有防火措施和专人看守。8.10工地临时用电线路的架设及脚手架接地、避雷措施应符合相应的安全技术规范。8.12搭拆脚手架时，地面应设围挡和警戒标志，并派专人看守，严禁非操作人员入内。九、应急措施施工过程中施工现场发生无法预料得需要紧急抢救处理得危险时，应迅速逐级上报，次序为现场、办公室、应急领导小组、上级主管部门。由项目部安质部收集、记录、整理紧急情况信息并向小组及时传递，由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了，则由施工单位向建设单位主管部门进行请示，请求启动建设单位的救援预案，建设单位救援预案仍不能进行处理，则由建设单位的安全管理部门向建设行政主管部门请示启动上一级救援预案。(1)、项目部实行昼夜值班制度，项目部管理人员采取轮流值班的制度。(2)、紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员和财产，并由在现场的项目部最高级别负责人指挥，在3min内电话通报到值班人员，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车或警力支援到现场实施抢救，如需可直接拨打120、110等急救电话。(3)、值班人员在接到紧急情况报告后必须在2min内将情况报告到紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处置的指令。分派人员车辆等到现场进行抢救、警戒、疏散和保护现场等。由项目部安质部在30min内以小组名义打电话向上一级有关部门报告。(4)、遇到紧急情况，全体职工应特事特办、急事急办，主动积极地投身到紧急情况的处理中去。各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无条件服从组长或副组长的命令和安排，不得拖延、推诿、阻碍紧急情况的处理。附图：某某承天国际车城B1#楼工程脚手架施工方案
