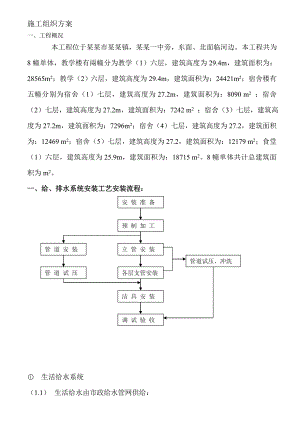

施工组织方案一、 工程概况 本工程位于某某市某某镇，某某一中旁，东面、北面临河边。本工程共为8幢单体，教学楼有兩幢分为教学（1）六层，建筑高度为29.4m，建筑面积为：28565m2；教学（2）六层，建筑高度为29.4m，建筑面积为：24421m2；宿舍楼有五幢分别为宿舍（1）七层，建筑高度为27.2m，建筑面积为：8090 m2 ；宿舍（2）七层，建筑高度为27.2m，建筑面积为：7242 m2 ；宿舍（3）七层，建筑高度为27.2m，建筑面积为：7296m2；宿舍（4）七层，建筑高度为27.2，建筑面积为：12469 m2；宿舍（5）七层，建筑高度为27.2，建筑面积为：12179 m2；食堂（1）六层，建筑高度为25.9m，建筑面积为：18715 m2。8幢单体共计总建筑面积为m2。一、给、排水系统安装工艺安装流程：安 装 准 备预 制 加 工管道试压、冲洗管 道 安 装立 管 安 装管 道 试 压各层支管安装洁 具 安 装调 试 验 收 生活给水系统（1.1） 生活给水由市政给水管网供给：（1.2） 配水管网试验压力应为管道压力的1.5倍，但不得少于0.6Mpa；塑料给水管试验压力不得少于1.0 Mpa. 排水系统：（1.1） 本建筑采用雨污分流。（1.2） 生活污水集中排至校区排污管道，粪水经室外化粪池三级处理后再排至校区排污管道。（1.3） 室外排水雨水口为¢700型检查井（2） 雨水系统：（2.1）屋面雨水采用室外排水系统，雨水排至室外后，通过雨水口汇集至市政雨水管网。（2.2）安装范围：室内生活排水系统、雨水系统、给水系统、卫生洁具安装 本工程给排水安装由广州市第二建筑工程有限公司承建。二、 施工部署（1） 工期安排，本工程根据土建施工穿插施工，工期以土建实际工期配合施工，开工日期从地下基础开始至完工工期。（2） 施工准备，本工程施工依据为施工图纸，建筑给排水及采暖工程施工质量验收规范GB50242-2002，建筑给排水硬聚乙稀管道工程技术规程CJJ/T29-98。（3） 技术准备，熟悉审核图纸，参加设计交底，办理一次洽商。依据质量管理和质量保证标准编制质量计划，确定关键工序，特殊工序并编制作业指导书。（4） 收集已建工程质量通病信息，明确施工重点难点，设置质量管理点，制定相应质量保证措施及预防措施。（5） 编制分部分工项工程方案和季节性施工措施。（6） 编制分项工程技术交底，安全交底，向有关人员进行交底。（7） 物资准备，为了便于堆放材料，方便材料管理及保护，在施工现场专门设置水电仑库。编制材料计划和任务书，编制预埋件加工计划。（8） 材料组织管理，根据安装进度和订货日期安排相应材料管理人员必须做好材料验收、贮收、发料、盘点、记账、消耗六个环节，健全料具的单据凭证发缴、积累、整理、保全、上报制度、协助有关部门做好材料成本分析，严格料具仓库管理制度，凡进仓的料具需按品种、规格、型号分别堆放，要求做到仓库管理条理化，机具发放准确化，物质堆放合理化。仓库应配备足够的消防器材，仓库管理人员要懂得防火、防水、防盗等常识和有关器材的使用，并经常打扫仓库卫生，保护仓库整洁美观。凡购买的材料必须符合国家质量要求和标准。对所有进场（包括甲方提供的）材料、半成品、成品由仓管员负责进行编制表牌标识，标识表牌在转移过程中要防止丢失、损坏，以便必要时易于查找。资料员负责收集和保管原材料的出厂合格证、认证书及有关证明产品质量的文件、试验报告等资料。（9） 施工机具、本工程使用主要机具：砂轮机、煨弯机、电焊机、风割气焊、电钻、冲击钻、台钻、管道热熔机、试压泵、仪表。（10） 本工程使用主要工具：套丝机、丝板、管钳、活板手、气焊工具、手锯、麻纤、 铁锤、水平尺、卡尺、钢卷尺等。三、 排水系统施工方法（1） 屋面雨水采用外排水系统，雨水排至室外后，通过雨水口和检查井汇集至市政雨水管网。（2） 施工做法与要求，本系统室内排水，雨水立管横管采用PVC-U硬聚氯乙烯管及管件；室外排水管DN200时采用PVC-U硬聚氯乙烯管，室外排水管200时采用HDPE双壁波纹管，橡胶密封圈承插连接；室外雨水管d200时采用混凝土管，承插连接。（3） PVC-U排水管管材与管件组合粘结前需将管材接入端及管件插口内壁用棉布将需粘接部分的水分、灰尘擦试干净，如有油污需用丙酮除掉；用毛刷涂抹粘接剂，先涂抹承口后涂抹插口随即用力垂直插入，并旋转至理想的组合角度，插入后1-3分钟便定型，不再拆开或转换方向，及时清除结合部位挤出的粘接剂以保护管道清洁。管材的切割可用砂轮锯及钢锯手工割切，割切后两端应保持平整，倒角要除去毛刺。（4） PVC-U排水管配管时应将管材与管件试插，伸缩节处留有间隙，夏季为5-10mm，冬季为15-20mm。立管安装：按设计要求设置固定支架或支承件后，再进行立管安装。一般先将管段吊正，再安装伸缩节；将管端插口平直插入承口中(或插入伸缩节承口橡胶圈中)，用力应均匀，不可摇动挤入。安装完后，随即将立管固定。塑料立管承口外侧与饰面的距离应控制在2050 mm之间。塑料立管过楼板处需要加设防漏交胶圈。（1）胶粘剂涂刷用油刷蘸胶粘剂涂刷被粘接口外侧及粘接口内侧时，应轴向涂刷，动作迅速，涂抹均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。应先涂承口，后涂插口。（2）承接口连接 承插口清洁后涂胶粘剂，立即找正方向将管子插入承口，使其准直，再加以挤压。应使管端插入深度符合所划标记，并保证承接口的直度和接口的位置正确，必须静置23min，防止接口滑脱。预制管段节点间误差应不大于5mm。（3）承插接口的养护 承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。根据胶粘剂的性能和气候条件静置至接口处固化为止。冬季施工时，固化时间、应适当延长。塑料排水横管安装 （1）先将预制好的管段用铁丝临时吊挂，查看无误后再进行打口或粘接。 （2）打口或粘接后，应迅速摆正位置，按规定校正坡度，临时予以固定；待粘接固化后再紧固支承件，但不宜卡箍过紧。 （3）拆除临时绑固用品，将接口临时封严。 （4）生活污水塑料管道敷设坡度应符合下表规定：项次管径（mm）标准坡度（最小坡度（）项次管径（mm）标准坡度（最小坡度（）1502512412510527515851607431101266（5）排水管道的横管与横管、横管与立管的连接，应用45°斜三通或45°斜四通和90°TY三通或90°TY四通。立管与排水管端部的连接，宜采用两个45°弯或弯曲半径不小于4倍管径的90°弯头。 （6）选定的支承件固定支架的形式应符合设计及规范要求。吊钩或卡箍应固定在承重结构上。塑料管支架承件的间距：立管外径为50 mm的应不天于1.5 m;外径为75 mm及以上的应不大于2 m 排水塑料管道支吊架最大间距（单位m） 管径（mm）5075110160间距（mm）50070011001600(7) 管道穿过墙壁和楼板时，应设置金属或塑料套管。安装在楼板内的带翼环套管，其顶部应高出装饰地面20mm：安装在卫生间及厨房内（明装）的带翼环套管，其顶部应承高出地面50mm；底部应与楼板底面相平，安装在墙壁内的套管其两端应与饰面相平。严禁接合部位发生渗水，穿过楼板的套管与管道之间缝隙应用阻然密实材料和防水油膏填实，端面光滑。管道接口不得设在套管内。（8）管道穿越外墙处安装刚性管套，管径比管大二号彩油麻填实。（9）排水管道安装完毕经核查无误后，必须进行灌水试验。粪水、污水灌水至底层板面部位或±0.00处，雨水灌水至屋顶雨水斗部位，管道满水30min后，灌水再延续5min，液面不下降，不渗漏为合格，施工完毕后，必须进行严格通水试验。（10）通球试验，系统通水试验后，要求粪水、污水对每根立管和每根水平干管至引出口处进行通球试验。球体不少于管径的2/3，投球后管道畅通无阻为合格。5、给水管道的施工方法和主要技术措施1给水管道施工工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗管道防腐、保温竣工验收。2施工准备 给水管道安装工程正式施工前，施工人员首先要熟悉图纸，进行技术交底和材料准备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。在土建主体施工时，由于本工程楼板大部分为现浇，因此要特别注意各种套管的预留及预埋件的预埋，进行严格的技术复核，并及时办理隐蔽手续。在浇筑混凝土时，安装应派专人负责值班，及时解决现场出现的问题。本工程的给水管道主要施工方法有热熔连接（DN100采用PP-RII聚丙稀管）、法兰连接（DN150钢塑复合管）、电焊焊接、卡箍连接（消火栓管道）、卡压式连接（热水管道）、丝扣连接（钢塑复合管）。3管道丝扣连接 套丝时必须按规定选用电动套丝机或手动绞扳。套丝时按规范操作，丝扣外表应光滑、整洁，并有一定的锥度。丝扣不宜过短，否则在使用过程中，容易造成脱丝而导致管道丝扣漏水；管道丝扣的断丝或缺丝，不得大于螺纹全扣数的10。管道的丝扣长度应符合下表要求，以管道连接后，丝扣外露2-3扣为宜。安装完毕后，去掉丝扣外露麻丝，擦净铅油，并做好外露丝扣的防腐工作。 项次 管道公称直径 短螺纹 连接阀门的螺纹长度mm公制（mm） 英制（in） 长度mm 死扣数 1、 15、 1/2、 14 8 、 12.02、 20、 3/4 、16 9、 13.53、 25 、1 1/8 8 、 15.04、 32、 1 1/4 、20 9、 17.05、 40 、1 1/2 、22 10 、19.06 、50 、2 2/4 11 21.07 、65 、2 1/.58 、80 、3、.0丝扣连接的管道，严禁有歪丝现象发生，如由于机具的原因，则需重新套丝；如因管件的原因，则需更换管件。管道螺纹连接时，在上紧螺纹管件时，应按管件的旋紧方向一次装好并不得倒回,以保证接口的严密性。 4管道焊接管道采用焊接连接时，若管壁厚度4mm，可进行对焊，但中间必须留有12mm的间隙；若管壁厚度>4mm时，管道焊接时必须进行开坡口焊接。管道焊口的允许偏差应符合下表的要求：焊缝允许偏差表 项 目 允 许 偏 差mm焊口平直度 管壁厚10mm以内 管壁厚的1/4焊缝加强面 高 度 +1mm宽 度 深 度 小于0.5mm咬 边 长度 连 续 长 度 25mm总 长 度 小于焊缝长度的10%管道进行坡口处理时，常用“V”型坡口，坡口的角度、宽度应符合规范要求，以确保焊接质量。管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝距起弯点支、吊架边缘必须大于50mm。焊接时，焊口应平直，焊波应均匀一致，焊缝加强面应符合施工规范规定。焊口表面无烧穿、裂纹、结瘤、结渣、气孔和夹渣等缺陷。焊接完毕后，应及时对焊缝进行防腐处理。5法兰连接（管道与法兰阀门连接）管道与法兰进行连接时，应将螺纹部分、密封面、密封垫片上垃圾应清理干净。法兰平面应与管道中心线垂直，当公称直径50mm时，不垂直度偏差应<1mm；当公称直径>50mm时，不垂直度偏差应<1.5mm。法兰盘之间的连接衬垫，一般给水管(冷水)采用厚度为3mm 橡胶垫，供热管道应采用厚度为3mm的石棉橡胶垫。垫片与管径同心，不得放偏，不得加双层垫或对好法兰后向里塞衬垫。法兰的厚度及法兰上的螺栓孔的孔数、个数应与法兰的公称压力一致，法兰连接的螺栓的直径应符合规范的要求。用板手上紧螺栓时，应按十字形顺序进行拧紧每个螺母，用力应均匀一致，宜分两至三次完成。拧紧后的螺栓两端外露长度应一致，且不少于两扣螺纹，不大于螺栓直径的一半。6热熔连接生活冷水管道采用钢塑料复合管，当DN100mm时采用热熔连接。给水管道的走向、标高及座标等应满足设计要求，且符合施工规范的要求，在组织施工过程中，应采取以下技术措施：热熔连接技术措施：PP-R塑料复合管的连接通过熔接器热熔连接。常用的热熔器有二种规格，即2063mm、75110 ；管道热熔连接前，先把热熔器的加热模头安装好，然后通电开机，将管材和管件同时无旋转推进熔接器模头内，待温度达到260±500C时，立即把管材和管件从模头上同时取下，迅速无旋转地直线均匀插入所需的深度，使接头开成均匀凸缘。管道热熔时间、热熔深度及冷却时间应满中下表要求： 公称直径（mm）热熔深度（mm）加热时间（s）冷却时间（s）201454325167433220844402112645022.51865632424667526301087、管道支架安装管道支架设置的高度和间距，应符合设计要求和施工规范的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大12mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.51.8m为宜。层高5m以上，平均设置两个管卡。对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150支架最大间 距(m) 保温管道 2.0 2.5 3.0 3.0 4.0 4.5 6.0不保温管道 3.5 4.0 4.5 5.0 6.0 6.5 8.0管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密.8、阀门安装普通阀门安装前应以每批(同牌号、同规格、同型号) 按10抽验，且不少于一个。如有漏裂不合格的，再抽查20，仍有不合格的则逐个试验； 主管道及总管道起切断作用的阀门必须每个做耐压和严密性试验，合格后才能安装。阀门的强度试验压力为阀门公称压力的1.5倍,严密性试验压力为阀门公称压力,试验时间少于5分钟,以壳体、填料不渗不漏为合格。阀门的安装位置，进出口方向应正确，连接牢固、紧密，启闭灵活，手柄朝向合理，表面洁净。阀门的手轮在安装时应卸下，交工前统一安装好。在进行阀门的安装时，一定要注意止回阀、截止阀、水流指示器等阀体上箭头方向，确保水流方向与阀体上箭头方向一致。安装螺纹阀门时，一般在阀门的出口处加设一个活接头，以满足日后维修的需要。 阀门在安装完毕后,竣工验收前,根据规范要求,做好各类管道上阀门的颜色标记。9、管道保温工艺流程：散管壳合管壳缠裹保护壳检验保温管与管道间严密无间隙。管道所需的保温材料应与设计要求一致，材料的厚度和密度符合规范要求规定。管道在保温前应做好防腐处理和水压试验，经检验合格后，方可进行保温工作。有保温要求的法兰、阀门、伸缩器等，应作特殊处理。保温管应确保表面光滑、平整，外观美观。9、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求，一般不大于10kgf/cm2，且不小于6 kgf/cm2;消火栓管道和喷淋管道试验压力要求,一般为不低于10 kgf/cm2且不大于16 kgf/cm2。水压试验时，先进行强度试验。先把系统注满水，并排净系统内的空气,用手动或电动加压泵对系统进行加压至试验压力(为工作压力的1.5倍)，以10分钟内压降不大于0.05Mpa为合格。强度试验合格后，再进行严密性试验。把系统压力降至工作压力，并作外观检查，以接口处不渗不漏为合格。系统水压试验合格后，对管道系统进行冲洗，冲洗应用自来水连续进行，并保证有足够的压力和流量，以管道末端的出水口处水质与入口处水质一致为合格，冲洗洁净后办理验收手续。11、给水附属设备水泵的安装水泵在进场开箱时，要与甲方代表、监理工程师一起进行开箱，并做好设备开箱检查记录。其合格证，产品说明书等文件要进行妥善保管。在安装前应检查泵的安装基础的尺寸，位置和标高是否与工程设计相符，按照公司制定的过程控制程序,对泵的零件、部件、配件进行清点，核对泵的主要安装尺寸、技术指标与工程设计是否相符。泵的安装顺序为先安装泵本体，再安装泵房管道，这样可以消除管道对泵的内应力，泵体上的吸入管道和输出管道应有各自的支架，设备两端蝶阀应有柔性接头，确保泵的震动不传入到管道，且泵不得直接承受管道重量。在实际安装中，采用整体安装，其纵横方向的偏差不应大于0.10/1000。在管道与泵连接后，应复检泵体并且找正精度，当发现管道连接引起泵的偏差，应调整管道，该过程由质检员监测，并填写相关报告。泵运转前应符合下列要求：驱动电机的转向应与泵的转向相符；应查明管道泵传动轴的转向；应检查屏蔽泵的转向；各固定连接部位应无松动现象；各润滑部位加注润滑剂的规格和数量，应符合设备技术要求文件的规定；有预润滑要求的部位应按规定进行预润滑；各指示仪表、安全保护装置及电控装置应灵敏、准确、可靠；盘车应灵活、无异常现象。达到以上要求时，才能试运行二、电气安装工程施工方案及主要技术措施本工程电气安装，主要包括电气照明系统、电气动力及防雷接地系统三部分。 电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装，电气系统调试等。1、电气安装施工顺序安装准备管路预制加工箱盒定位管路连接穿带铁丝扫管带护口穿线托盘安装电缆敷设配电箱安装设备接线照明器具安装系统调试 。2、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范，并组织工人进行学习。根据各电气分项的具体情况，提供详细的材料计划，确定到货时间。根据各分项的要求，确定机具的使用情况，准备施工机具。根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工。安全注意事项：在进行技术交底部位施工时，对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书，双方签字后，班组和施工员各执一份。质量要求：根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。班组与施工技术人员和各执一份，任务单以书面形式下达，以工作面或进度时间为下达依据。班组的自检记录：班组每月向施工员报完成量时，必须同时交出本月完成量的自检记录，记录应完整、真实，并明确施工部位，施工员抽检、质检员复检合格后，方可按所报完成时进行经济核算。3、电气安装工程主要施工方法和技术措施、配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内暗敷线管焊接或绑扎应严密、牢固，暗配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。所有管口应平齐、光滑无毛刺，不同专业的配管用不同标记和图纸相符的编号，严防漏配。、线管暗配一般要求：敷设于多尘和潮湿场所的电线管路、管口管子连接外均应做密封处理；埋入地下的电线管路不宜穿过设备基础，在穿过建筑物时，应加保护管；敷设可挠管超过下列长度，中间应装设分线盒： 管子全长超过30m，无弯曲时；管子全长超过20m，只有一个弯时；管子全长超过15m，只有两个弯曲; 管子全长超过8m，有三个弯时；盒、箱开孔整齐，管孔不得开长孔，应采用手电钻或液压开孔器进行开孔，孔径与管径相吻合，严禁使用电气焊进行开孔。、 PVC电线管暗配要求：线管暗敷时,以最近的线路进行敷设,且尽量减少弯头的数量,以便于管内穿线时减少阻力；暗敷线管的弯曲半径不小于管外径的6倍，弯管时采用专用弯管弹簧,用力均匀,弯头上严禁有折皱、裂纹；线管绑扎应牢固,绑扎间距不大于1米,线管的保护层厚度不小于15mm；暗敷于砌体内的PVC电线管，补槽时填充水泥砂浆的强度等级不小于M10作抹面保护，其厚度不小于15mm；所有进盒的电线管，必须采用锁扣连接，并做到一管一孔，没有线管进入的盒面上的敲落孔应保证完好无损。4、线槽、桥架安装：金属线槽和桥架安装时，应拉线安装支吊架，保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施；桥架上支架的固定点间距应不大于2米，固定桥的支架必须牢固、美观；桥架的连接有外连接和内连接两种，螺栓采用方径螺栓，且螺母放在桥架的外侧；不同电压、不同用途的电缆不宜敷设在同一桥架内，如受条件限制确需安装在同一桥架内时，应采取隔板隔开；电缆桥架必须有可靠的接地；垂直敷设的电缆其垂直度允许偏差在5mm以内。金属线槽与线槽之间的接口平整，接缝严密无扭曲变形，支架设置合理，固定间距不得大于2m，在转角和分支处及端部应有固定点，固定可靠；线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽应需盖板齐全。5、金属软管敷设:钢管与电气设备、器具间的电线保护宜采用金属软管，金属软管长度不宜大于2m；金属软管，不应退绞、松散，中间不应有接头，与设备、器具连接时，应采用专用接头，连接处应密封可靠；金属软管的安装应符合下列要求：弯曲半径不应小于软管外径的6倍；固定点间距不应大于1m，管卡与终端弯头中点的距离宜为300mm；与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起沿软管长度的1m处。 6、管内穿线安装要求：线管在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏或破损，均应补齐或更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适当的滑石粉。穿线时，同一交流回路的导线，必须穿入同一管内，不同回路、不同电压以及交流与直流的导线，不得穿入同一管内。穿入管内导线包括绝缘层的总截面积，不应大于管子内截面积的40%，且穿入的导线应能满足日后维修更换要求，杜绝死线。导线在管内严禁有接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱、盒内。导线在盒、箱内应预留长度。在接线盒、开关、插座及灯头盒内导线应预留长度150mm，在配电箱内预留长度为配电箱周长的一半，出户导线应预留1.5米。导线的分色:穿入管内的导线应分色分相。L1相为黄色，L2相为绿色，L3相为红色，(中性线)为淡兰色，PE保护线为黄/绿双色。穿线时根据各相用电负荷情况，L1、L2、L3相之间作适当调配，确保各相之间负荷平衡。在电气器具安装前进行导线绝缘摇测。首先将灯口盒内导线分开，开关盒内导线连通摇测，并将干线和支线分开测试，一人摇测，一人及时读数，并做好记录，摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。7电缆敷设电缆敷设前，要认真检查电缆型号、规格与设计是否相同，外观是否有扭绞，压扁，保护层断裂等缺陷。高压电缆敷设前做耐压及泄漏试验，低压电缆要用500兆欧表测量其绝缘情况，合格后方可敷设。敷设时在终端头及接头附近要有余留长度，直埋电缆应在全长上留少量长度，并做波浪形敷设。温度低于0时，不许进行敷设，否则要有计温措施，电缆的弯曲半径不应小于10倍电缆直径。敷设时不应进行交叉，电缆应排列整齐并加以固定，及时装设标志牌，直埋电缆沿线及其接头处应有明显的分位标志或牢固的标志。电力力缆和控制电缆应分开控制，力缆和控缆若敷设于同一侧支架上时，应将力缆放在控缆上面，直埋木模上下须铺些小于100mm厚的软土或沙层，并盖以砖块或混凝土保护板，其覆盖宽度应超过电缆两侧各50mm。电缆终端头和接头制作时，应严格遵守工艺规程，应在气候良好的条件下进行，并有防尘和外来污物的措施。电缆终端头与接头从开始剥切到制作完毕，必须连续进行一次完成，以免受潮。剥切电缆时不得伤及芯线和绝缘，包缠绝缘时应注意清洁，防止灰尘和潮气进入绝缘层，力缆终端头、电缆接头的外壳与该处的金属护套及绝缘层均应良好接地，接地线采用铜绞线，其截面不宜小于10mm2。8配电箱、柜安装：配电箱、柜安装应在土建地面施工完后进行，墙柱上明装箱也应在土建施工完后进行，而暗装配电箱、接线箱应在土建抹灰装饰前，根据抹灰厚度进行。配电箱、柜安装位置应准确，部件齐全，箱体开孔合适，切口整齐，暗式配电箱盖紧贴墙面，零线经汇流排接，无绞接现象，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清晰，接线整齐，线安装明显牢固。配电箱、接线箱、分线箱如有引出管而需开孔时，必须使用开孔器，严禁用电、气焊开孔。9照明器具安装及接线：照明器具安装，应在土建装饰完成后进行，单股导线可直接与器具连接，多股导线应搪锡并压接线鼻子后与器具连接，插座相序为左零右火上接地，开关应为火进控出再接灯，大型灯具有安全保证措施，特殊场所灯具应有减震措施，各种箱盘及大型灯具有可靠接地。照明器具的型号、规格必须符合设计要求，安装标高符合设计和施工规范的要求。成排照明灯具安装时，其中心线允许偏差不大于5mm，导线进入灯具处绝缘良好且留有余量，接触严密。成排开关面板时，高度应一致，高低差不大于2mm，同一楼层开关、插座高度应一致，允许偏差不大于5mm。普通灯具安装，将接灯线从木台的出线孔中穿出，将木台紧帖在建筑物表面，木台的安装孔对准灯头盒螺孔，将木台固定牢固。将导线头用粘塑料带和黑胶布分层包扎紧密，将包扎好的接头调顺，木台中心找正。日光灯安装，根据设计图确定日光灯的位置，将日光灯紧贴建筑物的表面，日光灯灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线台处套上塑料管以保护导线。日光灯安装在吊顶上时，应用自攻螺丝将灯箱固定在龙骨上，灯箱固定好后，将电源线压入灯箱的端子板上，把灯具的反光板固定在灯箱上，并将灯箱的端子板上，把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。各种开关面板安装前,应把盒内的垃圾清理干净；开关的高度距地为1.4米距门边的距离为150200mm，且不得置于门后，成排安装时开关的高度应一致，高低差不大于2mm。插座安装高度距地面为300mm，接线应正确，面对插座单相两孔右极接相线，左极接中性线；单相三孔，右孔接相线，左孔接中性线，上孔接PE线。器具安装完毕，进行通电调试，检查灯具的控制是否灵活、准确，开关与灯具控制顺序应相对应，如发现问题，必须先断电，后查找原因进行修理。10 防雷接地工艺流程：接地体接地干线引下线暗敷均压环避雷避雷网接闪器电阻测试自然基础接地体安装.按一般要求所有电气设备正常不带电，而事故情况下可能带电的金属外壳，均应做良好的接地或接零，变压器中性点、外壳、开关及操作机构的金属底座、电缆、电缆头金属外皮、电缆保护管及所有金属支架，都必须可靠接地，其接地电阻不得大于1欧姆。防雷接地应由专人负责，结构主筋绑扎时应焊接跨接线，均压环与主筋引下线也应焊接跨接线；建筑物门窗如需接地时，在焊接引下线时，预留接地端子，并与门窗相连接；专用接地采用铜线时，则需用铜套管压接，与接地体用端子连接。接地电阻测试： 用专用电阻测试仪，对所有连接卡分别进行测试，如接地电阻达不到设计要求，可在室外增设接地极(镀锌钢管或角钢均可)。工程竣工后，应由防雷接地测试中心派人进行整体电阻测试，其值不应大于1欧姆，并做好记录。11电气系统试验及调试：施工人员一定要熟悉图纸，学习产品说明书，掌握各系统的控制原理，在厂家的指导协调下，进行逐个系统的调试。电气系统安装完毕后，必须对各电气分项进行调试，各项技术参数符合设计要求，系统测试合格后方可送电。送电顺序为：由高压送至低压，再由低压送至箱、柜，最后送至用电设备或器具。在送电过程中，认真检查电压表上电压情况，三相电压是否平衡，确认正常后，再送至后一道工序。送电空载运行2小时，无异常现象，再进行正式调试。在进行正式调试之前，必须做以下强制性试验，必须确保调试下正常运行：对各个柜、箱、盘内断路器做断开的闭合实验，断开与闭合灵活；各种电动设备做绝缘测试，测试值合格后方可送电运转，各类电动机做正反转试验，并调整至所需旋转方向；所有设备接地系统的检查，并测试电阻值，电阻值不大于1欧姆。第七节：安装工程施工进度计划保证措施一、从技术管理方面进行控制 组织施工人员进行技术培训，使施工人员对操作技术规程、规范心中有数，并严格按设计要求进行施工，以杜绝在施工中发生“返工”的现象，提高劳动生产效率，加快施工进度。 安装各专业应在项目经理协调下,合理组织施工，各专业在进行分项施工时，应充分考虑到其它相关专业的施工时间，不同专业可同时进行穿插或交叉施工作业，做到上道工序不影响下道工序的施工，以保证安装工程施工生产的连续进行。二、从劳动力管理方面进行控制 根据各专业的工程量，计算出各专业的定额用工情况，并结合现场进度要求，合理组织和按排劳动力进场，以不延误安装工程的施工，以提高施工进度。 根据工程情况进行合理的分工，管道安装由管道组负责，电气安装由电工组负责，通风管道安装由通风工、铆工负责，管道保温由保温组负责，各种材料的油漆应由油漆工负责，各种电焊作业由电焊工负责。只有进行合理的分工，才能确保安装施工的质量，提高各分项施工的进度。三、从机械操作和使用方面进行控制 进行机械化作业是提高施工生产进度的必要手段，因此在安装过程中，应最大限度地利用机械进行作业，以提高施工进度，如风管制作采用的咬口机、折方机、剪板机，管道套丝采用电动套丝机，钢管煨弯使用液压弯管器等。各专业施工员根据分项工程的具体特点，提出机具的需用量计划、进场时间，并由项目部统一采购、统一调配。 在生产过程，施工人员要合理使用机具，各专业施工员根据各自分项工程进度要求，相互间进行合理的调配使用机具，以提高机具的使用效率，丛而提高施工生产进度。四、从材料供应方面进行控制 工程开工后，由项目部预算员计算出材料和设备的需用量，并编制材料或设备的计划。甲供材料应提前12月交甲方备料，自购材料提前一个星期交材料员采购，以确保材料和设备的供应不影响工程连续施工，满足安装工程进度需要。 所有材料或设备进场后由甲方代表和监理代表进行验收后，方可在工程上使用，杜绝因材料或设备不合格而造成“返工”现象，以保证安装工程的正常施工。五、从安装工程的施工过程进行控制 为实现安装工程进度目标，根据施工进度计划，实行平面流水、立体交叉作业相结合的快速施工方法。统筹安排计划，整体一盘棋，并定期召开生产协调会，协调各专业、各工种之间的施工配合，及时解决施工中存在的问题，加强对关键部位施工的控制，确保各进度控制点的实现，加强学习和推广应用先进的施工技术，施工工艺来保证工期进度。 施工前期以“施工技术准备工作计划”为中心，狠抓各项施工技术准备工作，使工程各项条件都在施工前得到解决，以确保安装顺利进行。 施工中期以“施工进度网络计划”为中心，狠抓施工组织设计的落实，及时平衡调度，采取有效措施，确保工程进度按网络计划，实现与周计划、月计划相吻合，坚持按图纸规范进行施工，严格按工序质量控制，确保工程质量达优，使工期得以保证。 施工后期“以试车、试运转计划”为中心，狠抓工程试车、清洗、试压、试验等工作，把工程缺陷、质量通病清除在试运行阶段，确保工程顺利交验。第八节：安装工程成品保护措施一、给排水安装工程成品保护措施1、给水用管道在施工过程中，穿越结构孔洞时，严禁私自破坏结构板或梁内钢筋，确需割断钢筋时应征得设计、总包、甲方和监理现场工程师的同意后，方可施工，防止影响土建结构。2、暗敷于墙体内给水管道，在施工开槽时，应先在土建结构上划线后采用石切割机切好槽，方可进行打槽，以防止损坏土建结构。同时，暗敷于墙内的管道施工完成后，在结构表面做好管道走向标识，防止在装饰过程中被电锤等工具打坏。3、所有管道材料进场时，应堆放在干燥无积水的地方，管道材料表面的塑料薄膜包装，暂时不要拆除，待安装完毕后竣工验收前再拆除，以防止管道表面受损。4、明装立管，需在土建完成墙面抹灰后方可进行施工，以防止土建在抹灰过程中砂浆等材料污染管道表面。5、无表面包装的管道安装完毕后，采用塑料薄膜包裹好，防止被土建施工时表面受污染。管道安装完毕，交工验收前进行刷漆工作时，一定要注意对土建已完墙面的保护，防止管道在刷漆时污染土建墙面。6、所有给排水管道在施工完毕后，应及时进行管口封堵，防止杂物掉入管口内造成日后管道堵塞。7、所有给水设备如水泵、气压罐等，安装结束后应及时对设备用房上锁，非施工人员不得入内，防止设备受损。8、管道上阀门在施工完毕后，应派专人拆除阀门手轮，待竣工验收前再装上，防止丢失。9、所有仪器、仪表、水龙头等物，待竣工验收前装上，防止受损。10、安装卫生洁具时，应保护好装饰工程已完墙面或地面，防止电锤钻孔时，打坏墙砖或地砖。11、给水系统通水调试时，应根据系统逐一进行检查，确认无漏水现象后，方可进行送水，防止在送水过程中跑水，对已完装饰工程造成破坏。12、在管道安装过程中，如发现破坏了电线管，应及时通知电气专业人员进行修复，防止日后线管被堵。二、电气安装工程成品保护措施1、电气设备进场时，应把设备放在干燥无积水的地方，并做好防潮措施，特别重要的设备，应派人进行看护，防止零配件丢失。2、管内穿线工作应在装饰工程墙面刷漆前进行，以防止在穿线过程中，污染装饰墙面。3、灯具、面板安装前，所有办公用房应上锁，防止安装完后有丢失现象发生。4、配电箱、母线槽在安装前，应确认结构已不漏水，防止配电箱元件受潮影响绝缘电阻，影响日后送电安全。5、电缆在敷设时，不允许在地面上拖拉，防止电缆表面绝缘层破损影响绝缘电阻。敷设完毕后，应派专人进行看护，防止电缆丢失。6、电气施工人员，在施工过程中严禁随意剔打砌体结构，确需剔打时应采用切割机开槽后进行，以保护好砌体结构。7、灯具安装时，作业人员应戴好手套，防止手指上污物影响吊顶面上油漆。吊顶面上的灯具孔洞，应与装饰作业人员配合好，应按厂家提供的灯具大小进行开孔，防止开孔过大，影响吊顶美观。8、配电房内设备安装完成后，应及时把配电房门上锁，防止设备上元件丢失；同时，应派人进行值班进行看护，做好防盗工作。三、暖通安装工程成品保护措施1、教育施工人员认真遵守现场成品保护制度,注意爱护建筑物内的装修成品、设备以及设施等东西。加强保护好土建或其它专业的成品，相互之间要密切配合，相互关照，做到保护好自身成品的同时，也要确保他人的成品不受破坏，共同做好成品保护工作。2、暖通部分设备在安装前，应会同业主等有关人员进行开箱点件工作，
