安置小区工程临时用电施工方案#江苏#剪力墙结构#用电计算书.doc

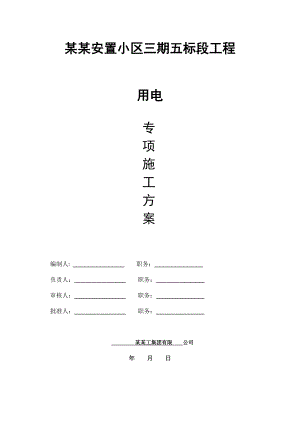

某某安置小区三期五标段工程用电专项施工方案编制人: 职务： 负责人： 职务： 审核人： 职务： 批准人： 职务： 某某工集团有限 公司年 月 日施工临时用电方案计算书某某安置小区三期五标段工程； 工程建设地点:某某镇某某村；属于剪力墙结构； 地上33层； 地下1层；建筑高度：102.25m；标准层层高：2.9m ；总建筑面积：.04平方米；总工期：890天。本工程由苏州市某某城乡一体化建设发展有限公司投资建设，苏州市城市建筑设计院有限责任公司设计，苏州市城市建筑设计院有限责任公司地质勘察，江苏赛华建设监理有限公司监理，某某工集团有限公司组织施工；由许卫国担任项目经理，许振宇担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号机具名称型号安装功率(kW)数量合计功率(kW)1建筑施工外用电梯SCD100/100A111112建筑施工外用电梯SCD100/100A111113高压汞灯3394碘钨灯1445插入式振动器ZX501.133.36木工圆锯MJ1043137交流电焊机BX3-200-223.4123.48钢筋调直机GT6/14111119钢筋切断机QJ4071710钢筋弯曲机WJ4031311交流电焊机BX3-500-238.6138.612木工圆锯MJ11431313建筑施工外用电梯SCD100/100A1111114木工圆锯MJ11431315塔式起重机QT604814816钢筋调直机GT6/141111117钢筋切断机QJ4071718钢筋弯曲机GW4031319钢筋弯曲机WJ4031320自落式混凝土搅拌机JD3501511521插入式振动器ZX50C1.144.422木工圆锯MJ10431323交流电焊机BX3-200-223.4123.424碘钨灯1101025高压钠灯13326塔式起重机QT604814827建筑施工外用电梯SCD100/100A1111128自落式混凝土搅拌机JD3501511529钢筋调直机GT6/141111130钢筋切断机QJ4071731钢筋弯曲机GW4031332钢筋弯曲机WJ4031333交流电焊机BX3-500-(BC-1000)7617634木工圆锯MJ11431335插入式振动器ZX50C1.144.436木工圆锯MJ10431337交流电焊机BX3-200-223.4123.438高压钠灯11139碘钨灯18840建筑施工外用电梯SCD100/100A1111141荧光灯0.1363.6-三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用直接埋地敷设，用电器导线采用穿焊接钢管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、建筑施工外用电梯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×11 = 5.5 kWQjs = Pjs× tg=5.5×1.33 = 7.33 kvar(2)、建筑施工外用电梯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×11 = 5.5 kWQjs = Pjs× tg=5.5×1.33 = 7.33 kvar(3)、高压汞灯Kx = 0.4 Cos = 0.7 tg = 1.02Pjs = 0.4×9×1.1 = 3.96 kWQjs = Pjs× tg=3.96×1.02 = 4.04 kvar(4)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4×1 = 1.2 kWQjs = Pjs× tg=1.2×1.02 = 1.22 kvar(5)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×3.3 = 0.99 kWQjs = Pjs× tg=0.99×1.02 = 1.01 kvar(6)、木工圆锯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.33 = 2 kvar(7)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 23.4×0.4=9.36kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kWPjs = Kx×Pe =0.5×6.62 = 3.31kWQjs = Pjs× tg=3.31×2.29 = 7.58 kvar(8)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×11 = 7.15 kWQjs = Pjs× tg=7.15×1.02 = 7.29 kvar(9)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×7 = 4.55 kWQjs = Pjs× tg=4.55×1.02 = 4.64 kvar(10)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(11)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 38.6×0.4=15.44kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×15.44 = 10.92 kWPjs = Kx×Pe =0.5×10.92 = 5.46kWQjs = Pjs× tg=5.46×2.29 = 12.51 kvar(12)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(13)、建筑施工外用电梯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×11 = 5.5 kWQjs = Pjs× tg=5.5×1.33 = 7.33 kvar(14)、木工圆锯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.33 = 2 kvar(15)、塔式起重机Kx = 0.5 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.5×60.72 = 30.36kWQjs = Pjs× tg=30.36×1.33 = 40.48 kvar(16)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×11 = 7.15 kWQjs = Pjs× tg=7.15×1.02 = 7.29 kvar(17)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×7 = 4.55 kWQjs = Pjs× tg=4.55×1.02 = 4.64 kvar(18)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(19)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(20)、自落式混凝土搅拌机Kx = 0.5 Cos = 0.85 tg = 0.62Pjs = 0.5×15 = 7.5 kWQjs = Pjs× tg=7.5×0.62 = 4.65 kvar(21)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4.4 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(22)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(23)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 23.4×0.4=9.36kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kWPjs = Kx×Pe =0.5×6.62 = 3.31kWQjs = Pjs× tg=3.31×2.29 = 7.58 kvar(24)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×10×1 = 3 kWQjs = Pjs× tg=3×1.02 = 3.06 kvar(25)、高压钠灯Kx = 0.5 Cos = 0.7 tg = 1.02Pjs = 0.5×3×1.1 = 1.65 kWQjs = Pjs× tg=1.65×1.02 = 1.68 kvar(26)、塔式起重机Kx = 0.5 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.5×60.72 = 30.36kWQjs = Pjs× tg=30.36×1.33 = 40.48 kvar(27)、建筑施工外用电梯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×11 = 5.5 kWQjs = Pjs× tg=5.5×1.33 = 7.33 kvar(28)、自落式混凝土搅拌机Kx = 0.5 Cos = 0.85 tg = 0.62Pjs = 0.5×15 = 7.5 kWQjs = Pjs× tg=7.5×0.62 = 4.65 kvar(29)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×11 = 7.15 kWQjs = Pjs× tg=7.15×1.02 = 7.29 kvar(30)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×7 = 4.55 kWQjs = Pjs× tg=4.55×1.02 = 4.64 kvar(31)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(32)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(33)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 76×0.4=30.4kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×30.4 = 21.5 kWPjs = Kx×Pe =0.5×21.5 = 10.75kWQjs = Pjs× tg=10.75×2.29 = 24.63 kvar(34)、木工圆锯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.33 = 2 kvar(35)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4.4 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35 kvar(36)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(37)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 23.4×0.4=9.36kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kWPjs = Kx×Pe =0.5×6.62 = 3.31kWQjs = Pjs× tg=3.31×2.29 = 7.58 kvar(38)、高压钠灯Kx = 0.5 Cos = 0.7 tg = 1.02Pjs = 0.5×1×1.1 = 0.55 kWQjs = Pjs× tg=0.55×1.02 = 0.56 kvar(39)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×8×1 = 2.4 kWQjs = Pjs× tg=2.4×1.02 = 2.45 kvar(40)、建筑施工外用电梯Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×11 = 5.5 kWQjs = Pjs× tg=5.5×1.33 = 7.33 kvar(41)、荧光灯Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×3.6×1.2 = 3.24 kWQjs = Pjs× tg=3.24×0.62 = 2.01 kvar(42)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(5.5+5.5+3.96+1.2+0.99+1.5+3.31+7.15+4.55+1.95+5.46+1.95+5.5+1.5+30.36+7.15+4.55+1.95+1.95+7.5+1.32+1.95+3.31+3+1.65+30.36+5.5+7.5+7.15+4.55+1.95+1.95+10.75+1.5+1.32+1.95+3.31+0.55+2.4+5.5+3.24) = 183.762 kW总的无功功率Qjs = Kx×Qjs =0.9×(7.33+7.33+4.04+1.22+1.01+2+7.58+7.29+4.64+1.99+12.51+2.6+7.33+2+40.48+7.29+4.64+1.99+1.99+4.65+1.35+2.6+7.58+3.06+1.68+40.48+7.33+4.65+7.29+4.64+1.99+1.99+24.63+2+1.35+2.6+7.58+0.56+2.45+7.33+2.01) = 238.574 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (183.7622+238.5742)1/2 = 301.141 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 301.141/(1.732×0.38) = 457.55 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿焊接钢管敷设。(1)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×11/(1.732×0.38×0.6) = 27.86Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(2)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×11/(1.732×0.38×0.6) = 27.86Aii)选择导线选择BX-4×95 ，穿焊接钢管时其安全载流量为235A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(3)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(Ue ×Cos) = 1×3/(0.22×0.7) = 19.48Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备由于开关控制3台用电器，开关的电流为Ir=19.48×3.00(台数)= 58.44 A。选择开关箱内隔离开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80A，熔断器RT0-100其最大熔体电流为 IRD = 100A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(4)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(Ue ×Cos) = 1×1/(0.22×0.7) = 6.49Aii)选择导线选择BX-4×95 ，穿焊接钢管时其安全载流量为235A。iii)选择电气设备由于开关控制4台用电器，开关的电流为Ir=6.49×4.00(台数)= 25.97 A。选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备由于开关控制3台用电器，开关的电流为Ir=2.39×3.00(台数)= 7.16 A。选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(6)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择BX-4×95 ，穿焊接钢管时其安全载流量为235A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(7)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.4 tg = 2.29Ijs = Kx ×Pe /(Ue ×Cos) = 1×6.62/(0.38×0.4) = 43.54Aii)选择导线选择BX-4×25 ，穿焊接钢管时其安全载流量为100A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-400其最大熔体电流为 IRD = 400A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(8)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×11/(1.732×0.38×0.7) = 23.88Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(9)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×7/(1.732×0.38×0.7) = 15.19Aii)选择导线选择BX-4×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(10)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.7) = 6.51Aii)选择导线选择BX-4×1 ，穿焊接钢管时其安全载流量为15A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(11)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.4 tg = 2.29Ijs = Kx ×Pe /(Ue ×Cos) = 1×10.92/(0.38×0.4) = 71.83Aii)选择导线选择BX-4×25 ，穿焊接钢管时其安全载流量为100A。iii)选择电气设备选择开关箱内隔离开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80A，熔断器RT0-100其最大熔体电流为 IRD = 100A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(12)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择BX-4×1 ，穿焊接钢管时其安全载流量为15A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800。(13)、1号动力分箱至第1组电机(建筑施工外用电梯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流建筑施工外用电梯Kx = 0.5 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×11×1/(1.732×0.38×0.6) = 13.93AIjs(1组电机 )= 13.93A该组中最大的开关箱电流Ijs=27.86A两者中取大值Ijs=27.86Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 ZBM1-800。(14)、2号动力分箱至第1组电机(建筑施工外用电梯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流建筑施工外用电梯Kx = 0.5 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×11×1/(1.732×0.38×0.6) = 13.93AIjs(1组电机 )= 13.93A该组中最大的开关箱电流Ijs=27.86A两者中取大值Ijs=27.86Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 ZBM1-800。(15)、3号照明分箱至第1组照明灯具(高压汞灯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流高压汞灯Kx = 0.4 Cos= 0.7 tg= 1.02Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.4×3×3/(0.22×0.7) = 23.38AIjs(1组灯具 )= 23.38A该组中最大的开关箱电流Ijs=58.44A两者中取大值Ijs=58.44Aii)选择导线选择BX-4×25 ，穿焊接钢管时其安全载流量为100A。iii)选择电气设备选择分配箱内开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 ZBM1-800。(16)、4号照明分箱至第1组照明灯具(碘钨灯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流碘钨灯Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.3×1×4/(0.22×0.7) = 7.79AIjs(1组灯具 )= 7.79A该组中最大的开关箱电流Ijs=25.97A两者中取大值Ijs=25.97Aii)选择导线选择BX-4×4 ，穿焊接钢管时其安全载流量为33A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 ZBM1-800。(17)、5号动力分箱至第1组电机(插入式振动器、木工圆锯、交流电焊机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×3/(1.732×0.38×0.7) = 2.15A木工圆锯Kx = 0.5 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×3×1/(1.732×0.38×0.6) = 3.8A交流电焊机Kx = 0.5 Cos= 0.4 tg= 2.29Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.5×6.62×1/(0.38×0.4) = 21.77AIjs(1组电机 )= 27.72A该组中最大的开关箱电流Ijs=43.54A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=43.54×1.1=47.90Aii)选择导线选择BX-4×95 ，穿焊接钢管时其安全载流量为235A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 ZBM1-800。(18)、6号动力分箱至第1组电机(钢筋调直机、钢筋切断机、钢筋弯曲机、交流电焊机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流钢筋调直机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×11×1/(1.732×0.38×0.7) = 15.52A钢筋切断机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×7×1/(1.732×0.38×0.7) = 9.88A钢筋弯曲机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×3×1/(1.732×0.38×0.7) = 4.23A交流电焊机Kx = 0.5 Cos= 0.4 tg= 2.29Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.5×10.92×1/(0.38×0.4) = 35.91AIjs(1组电机 )= 65.54A该组中最大的开关箱电流Ijs=71.83A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=71.83×1.1=79.01Aii)选择导线选择BX-4×25 ，穿焊接钢管时其安全载流量为100A。iii)选择电气设备选择分配箱内开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护
