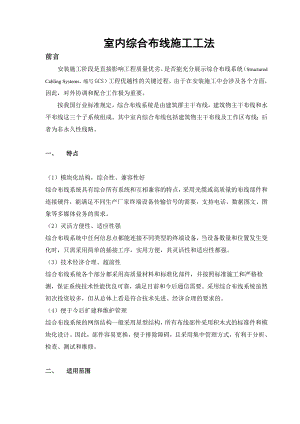

室内综合布线施工工法前言安装施工阶段是直接影响工程质量优劣、是否能充分展示综合布线系统（Structured Cabling Systems，缩写GCS）工程优越性的关键过程，由于在安装施工中会涉及各个方面，因此，对外协调和配合工作极为重要。按我国行业标准规定，综合布线系统是由建筑群主干布线，建筑物主干布线和水平布线这三个子系统组成。其中室内综合布线包括建筑物主干布线及工作区布线；后者为非永久性线路。一、 特点（1）模块化结构，综合性、兼容性好综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要，支持电话、数据图文、图象等多媒体业务的需求。 （2）灵活方便性、适应性强 综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接工序，实用方便，其灵活性和适应性都强。 （3）技术经济合理、超前性 综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后通信需要。采用综合布线系统虽然初次投资较多，但从总体上看是符合技术先进、经济合理的要求的。（4）便于今后扩建和维护管理 综合布线系统的网络结构一般采用星型结构，所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修。 二、 适用范围 在新建、扩建或改建的智能化建筑中均可采用综合布线系统，必须按照我国发布的综合布线系统工程验收规范等有关规定进行施工和验收。在施工时，应结合现有建筑物的客观条件和实际需要，参照我国现行规范的规定执行。如在施工中遇到规范没有规定的内容时，应根据工程设计要求办理。 由于现代化的智能建筑和建筑群体的不断涌现，综合布线系统的适用场合和服务对象逐渐增多，目前主要有以下几类： （1）商业贸易类型：如商务贸易中心、金融机构、高级宾馆饭店等高层建筑。 （2）综合办公类型：如政府机关、群众团体、公司总部等。 （3）交通运输类型：如航空港、火车站、长途汽车客运枢纽站等公共服务建筑。 （4）新闻机构类型：如广播电台、电视台等。 （5）其它重要建筑类型。 在综合布线系统工程安装施工时，力求做到不影响房屋建筑结构强度，不有损于内部装修美观的要求，不发生降低其它系统使用功能和有碍于用户通信畅通的事故，务必达到综合布线系统工程的整体质量优良。 三、 工艺原理 综合布线系统（GCS）是指一幢建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。它将相同或相似的缆线（如对绞线、同轴电缆或光缆）、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体工程。室内综合布线根据业主需求、结合建筑群主干布线或外部公用网络拓扑，经过对设计图纸的掌握，确定产品选型、缆线选用、敷设方式、各种安装方法、缆线接续和终端连接施工具体要求，作出整体规划，按有关质量规范指导现场施工作业，从而达到预定的效果。四、工艺流程掌握业主的最终需求 设计图纸的会审、掌握 施工材料、机具的准备 专业施工人员的交底、培训 管道的敷设 线槽的安装 设备的安装 综合布线机柜的安装 线路的调试 单体设备的调试 系统的调试 竣工验收五、操作要点（一）工程安装施工的基本要求和准备 1.安装施工的基本要求 在整个安装施工过程中必须重视工程质量，按照施工规范的有关规定，加强自检、互检和随工检查。力求消灭因施工质量低劣而造成的隐患。2.工程的施工准备 在综合布线系统安装施工前，必须作好各项准备工作，做到有计划、有步骤地进行施工，确保工程的施工进度和工程质量。主要应做好以下几项准备工作： （1）熟悉掌握工程设计和施工图纸，必须对设计说明、施工图纸和工程概算等主要部分相互对照、认真核对，对技术方案和设计意图充分了解，必要时通过现场技术交底，全面了解全部工程施工的基本内容。 （2）现场调查工程的环境和施工条件 在智能化建筑施工前，要现场调查了解房屋建筑内部各个部位的情况（如吊顶、地板、电缆竖井、暗敷管路、线槽以及洞孔等），以便决定在施工中敷设缆线和安装设备的具体技术问题。此外，对于设备间，干线交接间的各种工艺要求和环境条件以及预先设置的管槽等都要进行检查，看是否符合安装施工的基本条件。总之，工程现场必须具备使安装施工能顺利开展，不会影响施工进度的基本条件。 （3）编制工程进度和施工组织计划 根据设计和施工图纸的要求，综合现场的实际条件、设备器材的供应以及施工人员的技术素质和配备情况，安排施工进度计划和编制施工组织设计。力求做到人员组织合理、施工安排有序和工程管理严密。同时，还应注意与土建施工和其它系统的配合，减少相互之间的矛盾、避免彼此脱节，以保证工程的整体质量。 （4）对工程所需设备、器材、仪表和工具进行检验。 对工程中所用的设备、缆线等主要器材的规格、型号、程式和数量进行检验，看是否符合设计文件规定的要求，不符合规定的设备和缆线不得在工程中使用。 缆线的外护层必须检查有无破损，对缆线的技术性能和各项参数应作测试和记录，具体有电缆或光缆的衰减、近端串音衰减、绝缘电阻以及光学传输特性等指标。缆线必须经检查合格后才允许使用。 配线设备和其它接插件都必须符合我国现行标准规定的要求。例如设备外表必须完整无损。内部零部件齐全；接插件的各种机械和电气性能优良；光学传输特性符合标准；所有安装配件均配套齐全、牢固可靠。 各种电气性能测试仪表的精度要求合格，必须事先进行全面测试和检查，如发现问题应及早检修或更换。对于施工中使用的光纤熔接机、电缆芯线接续机等设备都必须能保证正常工作、技术性能完善。 各种施工器具应清点和检验，如有欠缺和质量不佳必须补齐和修复。攀登工具和牵引工具都不得有损坏和失灵现象，以防施工中发生危害人身安全的事故。尤其是电动工具都为带电作业，必须详细检查连接软线并进行通电测试，确无问题时才能在施工中使用。（5）考虑环境限制、与各类流体分开或按规范留足够的距离；（二）管道施工的安装1.弯管，25mm及以下采用手扳弯管机，25mm以上使用液压弯管机。2.敷设前，保证管路的畅通，进箱、盒要顺直。3.一管一孔，不可开长排孔，铁制盒、箱严禁用电气焊开孔。4.接线盒焊接牢固，标高、位置正确、无遗漏。5.管路的绑扎、进盒、箱按规范施工，做好可靠接地。（三）工程线槽和设备的安装 1.线槽的安装，一般用于缆线路由集中且缆线条数较多的段落。 （1）线槽（桥架）的规格尺寸、安装方式位置均应按设计规定和施工图的要求。 （2）在设备间和干线交接间中，垂直安装的线槽穿越楼板的洞孔及水平安装的线槽穿越墙壁的洞孔，要求其位置配合相互适应。在设备间内如有多条平行或垂直安装的线槽时，应注意房间内的整体布置，做到美观有序，便于缆线连接和敷设，并要求线槽间留有一定间距，以便于施工和维护。（3）线槽与设备和机架的安装位置应互相平行或直角相交，两段直线段的线槽相接处应采用连接件连接，要求装置牢固、端正。线槽采用吊架方式安装时，吊架与线槽要垂直形成直角，各吊装件应在同一直线上安装，间隔均匀、牢固可靠，无歪斜和晃动现象。沿墙装设的线槽，要求墙上支持铁件的位置保持水平、间隔均匀、牢固可靠，不应有起伏不平或扭曲歪斜现象。（4）线槽的水平度偏差每米不超过2mm。（5）为了保证金属线槽的电气连接性能良好，并应有可靠的接地装置。如利用线槽构成接地回路时，须测量其接头电阻，需在标准规定内。 （6）线槽穿越楼板或墙壁的洞孔处应加装保护。缆线敷设完毕后，除盖板盖严外，还应用防火涂料密封洞孔口的所有空隙，以利于防火。线槽的油漆颜色应尽量与环境色彩协调一致，并采用防火涂料。 2.设备的安装 综合布线系统工程中设备的安装，主要是指各种配线接续设备和通信引出端。由于国内外生产的配线接续设备品种和规格不同，其安装方法也有区别。在安装施工时，应根据选用设备的特点采取相应的安装施工方法。 （1）机架、设备的排列位置和设备朝向都应按设计安装，并符合实际测定后的机房平面布置图的要求。 （2）机架、设备安装完工后，其水平度和垂直度都应符合厂家规定，若无规定时，其前后左右的垂直度偏差均不应大于3mm。要求机架和设备安装牢固可靠，如有抗震要求时，必须按抗震标准要求加固。各种螺丝必须拧紧，无松动、缺少和损坏，机架没有晃动现象。 （3）相邻机架和设备应互相靠近，机面排列平齐。 （4）建筑物配线架如采用双面的落地安装方式时，应符合以下规定： 缆线从配线架下面引上时，配线架的底座与缆线的上线孔必须相对应，以利缆线平直顺畅引入架中。 跳线环等设备部件装置牢固，其位置横竖、上下、前后均应平直一致。接线端子应按标准规定和缆线用途划分连接区域，以便连接，且应设置标志，以示区别和醒目。 （5）如采用单面配线架（箱），且在墙壁安装时，要求墙壁必须坚固牢靠，能承受机架质量。其机架（柜）底距地面距离宜为300mm800mm，也可视具体情况而定。接线端子应按标准规定和缆线用途划分连接区域，并应设置标志，以示区别与醒目。 此外，在干线交接间中的楼层配线架一般采用单面配线架（箱），其安装方式都为墙壁安装，要求也与前述相同。 （6）在新建的智能化建筑内使用的小型配线设备和分线设备宜采用暗敷方式，其箱体埋装在墙内。为此，房屋建筑施工时，在墙壁上需按要求预留洞孔，先将箱体埋装墙内，综合布线系统施工时装设接部件和面板，这样有利于分别施工。在已建的建筑、物中如无条件暗敷时，也可采用明敷方式，以减少凿打洞和影响房屋建筑强度。 （7）机架设备、金属钢管和线槽的接地装置应符合设计施工及验收标准规定，要求有良好的电气连接，所有与地线连接处应使用接地垫圈，垫圈尖角应对向铁件，刺破其涂层，必须一次装好，不得将已装过的垫圈取下重复使用，以保证接地回路通畅无阻。 （8）接续模块等接续或插接部件的型号、规格和数量，都必须与机架和设备配套使用，并根据用户需要配置，做到连接部件安装正确、牢固稳定、美观整齐、对号入座、完整无缺；缆线连接区域划界分明，标志完整、清晰，以利于维护和日常管理。 （9）缆线与接续模块等接插部件连接时，应按工艺要求标准长度剥除缆线护套，并按线对顺序正确连接。如采用屏蔽结构的缆线时，必须注意将屏蔽层连接妥当，不应中断，并按设计要求作好接地。 （10）通信引出端（即信息插座）品种多种多样，其安装方式和规格型号有所不同，应根据设计配备确定。安装方法应根据工艺要求，结合现场实际条件选择。如在地面安装时，盒盖应与地面齐平，要求严密防水和防尘；在墙壁安装时，要求位置正确，便于使用。 （三）综合布线系统工程的电缆施工敷设 建筑物主干布线子系统和水平布线子系统，包括缆线敷设和终端等内容。 1.建筑物主干布线子系统的电缆施工 建筑物主干布线子系统的缆线较多，且路由集中，是综合布线系统的重要骨干线路，来不得半点马虎。 （1）对于主干路由中采用的缆线规格、型号、数量、起迄段落以及安装位置，必须在施工现场对照设计文件进行重点复核，如有疑问，要及早与设计单位协商解决。对己到货的缆线也需清点和复查，并对缆线进行标志，以便敷设时对号入座。 （2）建筑物主干缆线一般采用由建筑物的高层向低层下垂敷设，即利用缆线本身的自重向下垂放的施工方式。该方式简便、易行、减少劳动工时和体力消耗，还可加快施工进度。为了保证缆线外护层不受损伤，在敷设时，除装设滑车轮和保护装置外，要求牵引缆线的拉力不宜过大，应小于缆线允许张力的80。在牵引缆线过程中，要防止拖、蹭、刮、磨等损伤，并根据实际情况均匀设置支撑缆线的支点，施工完毕后，在各个楼层以及相隔一定间距的位置设置加固点，将主干缆线绑扎牢固，以便连接。 （3）主干缆线如在线槽中敷设，应平齐顺直、排列有序，尽量不重叠或交叉。缆线在线槽内每间隔1.5m应固定绑扎在支架上，以保持整齐美观。在线槽内的缆线不得超出线槽，以免影响线槽盖盖合。 （4）主干缆线与其它管线尽量远离，按规范施工，在不得已时，也必须有一定间距，以保证今后通信网络安全运行。（5）水平缆线的敷设·正确安置线缆箱。·多线对牵引缆线时至多3对缆线用一条缆绳。·缓慢、匀速牵引缆线以保持最小的张力。·管线占用率在无弯时应小于40%、有弯时应小于30%。暗管布防4对双绞线或4芯光缆时截面利用率应为25%-30%。·UTP 五类线弯曲半径应至少为线缆外径的4倍，主干对绞线的弯曲半径应至少为线缆外径的10倍，光缆的弯曲半径应至少为光缆外径的15倍。·不应多于3个90度弯。2.水平布线子系统的电缆施工 水平布线具有面广、量大，具体情况较多，而且环境复杂等特点，遍及智能化建筑中所有角落。其缆线敷设方式有预埋、明敷管路和线槽等几种；安装方法分在吊顶内、地板下和墙壁中以及它们三种混合组合方式。应按各自不同要求进行施工。 （1）缆线在吊顶内一般分有装设线槽或不装设线槽两种布线方法。在施工时，前者应结合现场条件确定敷设路由；后者应检查线槽安装位置是否正确和牢固可靠。上述两种敷设缆线的情况均应采用人工牵引，单根大对数的电缆可直接牵引不需拉绳。敷设多根小对数（如4对对绞线对称电缆）缆线时，应组成缆束，采用拉绳牵引敷设。牵引速度要慢，不宜猛拉紧拽，以防止缆线外护套发生被磨、刮、蹭、拖等损伤。必要时在缆线路由中间和出入口处设置保护措施或支撑装置，也可由专人负责照料或帮助。 （2）缆线在地板下布线方法较多，保护支撑装置也有不同，应根据其特点和要求进行施工。除敷设在管路或线槽内，路由已固定的情况外，选择路由应短捷平直、位置稳定和便于维护检修。牵引方法同在天花板内敷设的。 （3）缆线在墙壁内敷设均为短距离段落，当新建的智能化建筑中有预埋管槽时，这种敷设方法比较隐蔽美观、安全稳定。一般采用拉线牵引缆线的施工方法。如已建成的建筑物中没有暗敷管槽时，只能采用明敷线槽或将缆线直接敷设，在施工中应尽量把缆线固定在隐蔽的装饰线下或不易被碰触的地方，以保证缆线安全。 3.缆线的终端和连接 （不包括光缆部分）由于缆线终端和连接量大而集中，精密程度和技术要求较高。（1）配线接续设备的安装施工 要求缆线在设备内的路径合理。布置整齐、缆线的曲率半径符合规定、捆扎牢固、松紧适宜，不会使缆线产生应力而损坏护套。 终端和连接顺序的施工操作方法均按标准规定办理（包括剥除外护套长度、缆线扭绞状态都应符合技术要求）。 缆线终端连接方法应采用卡接方式，施工中不宜用力过猛，以免造成接续模块受损。连接顺序应按缆线的统一色标排列，在模块中连接后的多余线头必须清除干净，以免留有后患。 缆线终端后，应对配线接续设备等进行全程测试，以保证综合布线系统正常运行。 （2）通信引出端（信息插座）和其它附件的安装施工 对通信引出端内部连接件进行检查，做好固定线的连接，以保证电气连接的完整牢靠。如连接不当，有可能增加链路衰减和近端串音。 在终端连接时，应按缆线统一色标、线对组合和排列顺序施工连接（应符合EIATIA 568A或568B规定）。 如采用屏蔽电缆时，要求电缆屏蔽层与连接部件终端处的屏蔽罩有稳妥可靠的接触，必须形成360°圆周的接触界面，它们之间的接触长度不宜小于10mm。 各种缆线（包括跳线）和接插件间必须接触良好、连接正确、标志清楚。跳线选用的类型和品种均应符合系统设计要求。 另外，综合布线系统工程的光缆施工敷设与电缆同是通信线路的传输媒质，其施工方法基本相似，只因其所用材质和传输信号原理、方式有区别，在建筑群综合布线系统工程及干线用的较多，可参照规范区分与普通电缆。六、质量标准 （一）工程施工的质量依据 1）按建筑与建筑群综合布线系统工程验收规范（GB/T 50312-2000）的规定执行。 2）综合布线系统工程应按大楼通信综合布线系统第1部分：总规范（YDT926.1-1997）中规定的链路性能要求进行施工。3）综合布线系统缆线链路的电气性能验收测试，应按综合布线系统电气特性通用测试方法（YDT 1013-1999）中的规定办理。 4）综合布线系统工程的验收除应符合上述规范外，还应符合我国现行的本地网通信线路工程验收规范调YD 5051-1997）和通信管道工程施工及验收技术规范八修订本）（YDJ 39-1997）中相关的规定。（二）在工程各阶段、各工序做好以下工作，发现有些检验项目不合格时，及时查明原因，分清责任，提出解决办法，迅速补正，以确保工程质量。1 施工前准备工作 1、施工环境条件要求，检查工程环境是否满足安装施工条件和要求 （1）建筑施工情况，墙面、地面、门、窗、接地装置是否满足要求 （2）机房面积、预留孔洞、管槽、电缆坚井（包括交接间）是否齐全 （3）电源是否满足施工要求，上下及其它管线是否安装妥当 （4）天花板、活动地板是否敷设 2、设备器材质量检查 对设备器材的规格、数量、质量进行核对检测，以保证工程进度和质量 3、防火安全措施和要求 保证施工人员安全和设备器材妥善存放 2设备安装 1、设备机架的安装，设备机架的安装应符合施工标准规定，以确保工程质量 （1）通信引出端的规格和位置均应符合用户使用要求，质量可靠 （2）设备机架的外观整洁、油漆无脱落、标志完整齐全 （3）设备机架安装正确、垂直和水平均符合标准规定 2、通信引出端的安装，位置、数量以及安装质量均满足用户使用要求（1）各种附件安装齐全，所有螺丝紧固牢靠、无松动现象 （2）有切实有效的防震加固措施，保证设备安全可靠 （3）接地措施齐备良好 3 建筑物内电缆、光缆的敷设安装 1、电缆线槽及其它的安装保证各种缆线敷设安装 （1）线槽（桥架）等安装位置正确无误、附件齐全配套 （2）安装牢固可靠，保证质量，符合工艺要求 （3）接地措施齐备良好，各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地 2、缆线的敷设和安装，各种缆线敷设安装均符合标准规定 （1）各种缆线的规格、长度均符合设计要求 （2）缆线的路由、位置正确，敷设安装操作均符合工艺要求 4 建筑物间电缆、光缆的敷设安装 1、架空缆线的安装施工（包括墙壁式敷设） （1）电缆、光缆和吊线的规格及质量均符合使用要求 （2）吊线的装设位置、垂度以及工艺要求均符合标准规定 （3）电缆或光缆挂设工艺要求、吊挂卡钩间隔均匀，均符合标准规定 （4）各种缆线的引入安装方式符合设计要求和标准规定 （5）其它固定缆线的装置（包括墙壁式敷设）均满足工艺要求 2、管道缆线的安装敷设符合标准规定 （1）占用管道管家孔位置合理，缆线走向和布置有序，不影响其它管孔的使用隐蔽 （2）管道缆线规格和质量符合设计规定 （3）管道缆线的防护措施切实有效，施工质量有一定保证 3、其它 缆线与其它设施的间距或保护措施均符合标准规定 5 缆线终端符合施工规范和有关工艺要求1、通信引出端 2、配线模块 3、光纤接插件 4、各类跳线 6 系统测试，系统和整体性能符合标准规定， 1、电气性能测试 （1）连接图正确无误、符合标准规定竣工检验 （2）布线长度满足布线链路性能要求 （3）衰减、近端串音衰减等传输性能测试结果符合标准规定 （4）特殊规定和要求需作检测的项目 2、光纤特性测试 光缆布线链路性能符合标准规定（1）多模或单模光纤的类型规格满足设计要求 （2）衰减、回波损耗等测试结果符合标准规定、符合设计规定3、系统接地要符合标准规定，符合施工规范和有关工艺要求七、施工安全1.严格按照施工现场临时用电验收规范JGJ-4688规定执行。2.严格按照建设安装工人安全技术操作规程，上级主管及企业的规章制度。3.施工时注意现场的复杂情况，清理或隔离易燃易爆物品；4.施工完毕，及时清理现场。5.定期检查电焊机，以及现场文明情况。八、劳动组织1. 综合布线系统施工的施工人员素质的好坏，关系到综合布线系统的稳定性，所以应由经过专业培训的施工人员施工。2.施工中技术人员、主要施工人员要持证上岗。3. 劳动力资源配置表见表2劳动力资源配置表 表2序号工种主要工作内容人数备注1管理人员现场指挥、技术、质量、安全管理42电焊工支架的制作23电工管线、线槽的敷设24弱电工穿线、接线、终端接续等6辅工疏通线管、桥架搬运、刷漆等2九、效益分析室内综合布线，选材模块化结构，从各模块综合性、兼容性出发，不会出现象以前一样采用不同的电缆、电线、接续设备和其它器材，因技术性能差别不能互相通用，不兼容的情况。室内综合布线系统具有综合所有内外系统、互相兼容，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要； 当需要改变终端设备的位置和数量，不必敷设新的缆线和安装新的设备，在不增加工程投资和施工时间条件下，只需采用简单的插接工序就能实现，这样大大节省了工程投资。 由于综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后通信需要，且在维护管理中减少维修工作，节省了管理费用。在改建或扩建时，由于综合布线系统的网络结构一般采用星型结构，各条线路自成独立系统，互相不会影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修，节约维护费用和提高工作效率。传统布线方式由于没有统一的设计，施工、使用和管理都不方便；当工作场所需要重新规划，设备需要更换、移动或增加时，只能重新敷设线缆，安装插头、插座，并需中断办公，显然布线工作非常费时、耗资、效率很低。因此，传统的布线不利于布线系统的综合利用和管理，限制了应用系统的变化以及网络规模的扩充和升级。传统的综合布线是总线拓朴结构，而综合布线是星形拓朴结构，在房间的各个位置有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大，集中控制经统一管理。 十、应用实例1、上海申江集团办公楼,处于浦东新区，建筑面积约5万平方米，综合布线系统标准甲级，运用综合布线系统后，性价比突出，整体运行情况良好。2、上海财富时代大厦,为一高档商务、办公楼,建筑面积10万多平方米 ,高起点，采用光缆与超五类线结合的综合布线，系统性能佳。3、江苏海门国际车城一期,总建筑面积20多万平方米办公楼，经业主的对传统布线与综合布线从功能、经济、后期扩展等方面的对比。
