    室外供热管网施工组织设计.doc

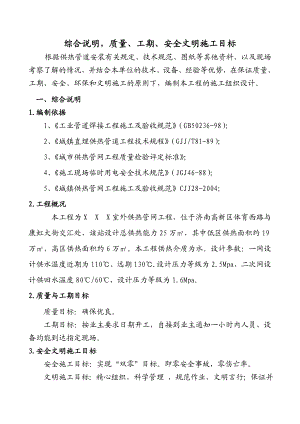

    综合说明,质量、工期、安全文明施工目标根据供热管道安装有关规定、技术规范、图纸等其他资料,以及现场考察了解的情况,并结合本单位的技术、设备、经验等优势,在保证质量、工期、安全、环保和文明施工的原则下,编制本工程的施工组织设计。一、综合说明 1.编制依据1、工业管道焊接工程施工及验收规范(GB50236-98);2、城镇直埋供热管道工程技术规程(GJJ/T81-89); 3、城市供热管网工程质量检验评定标准;4、施工现场临时用电安全技术规范(JGJ46-88);5、城镇供热管网工程施工及验收规范CJJ28-2004;2.工程概况本工程为XXX室外供热管网工程,位于济南高新区体育西路与康虹大街交汇处,该站设计总供热能力25万,其中低区供热面积约19万,高区供热面积约6万。本工程供热介质为水。设计参数:一网设计供水温度近期为110、远期130.设计压力等级为2.5Mpa,二次网设计供回水温度80/60,设计压力等级为1.6Mpa.2.质量与工期目标质量目标:确保优良。工期目标:按业主要求日期开工,自接到业主通知一小时内人员、设备均能到达指定现场。3.安全文明施工目标安全施工目标:实现“双零”目标。即零安全事故,零伤亡率。文明施工目标:精心组织,科学管理 ,规范作业,文明言行;保证并维护施工区域的安全与交通秩序;确保达到省级文明示范工地、济南市标准化工地的要求。二、施工组织机构根据工程情况设一个项目部,下设施工技术部、质量检查部、 计划统计部、综合办公室、物质设备部、安全监察部、财务部、试验室等部门,项目部是全面完成合同任务的领导机构,对业主负全面责任,通过各部门实施完成各项业务工作。施工组织机构如下图所示:施工组织机构框图丰奥家园小区水-水换热站、管网及入户装置工程项目经理部安装施工队综合施工队总工程师安全监察部物资设备部综合办公室质量检查部财务部施工技术部计划统计部三、施工准备1、施工技术准备项目部主要工程技术人员于中标后在项目总工的组织下立即开始熟悉设计文件、图纸资料,通过实地勘察编制详细的施工组织设计,进行形象管理、数据管理及各项职责、规章制度、各分项工程质量控制工艺流程的编制,编制工程施工进度计划及材料计划。对施工过程中存在的阶段性控制节点、施工难点,一一进行论证分析,并拿出具体的施工方案、质量工期等的保证措施;组织各技术部门对各专业施工队针对施工工艺、进度计划、质量保证措施等进行技术交底。组织技术、质量及试验人员对工程所需的各种材料进行样品的检验试验,及时提供有关检测数据,达到技术规范要求的方可允许使用。2、施工材料、设备准备对材料市场进行调查、询价、订购、检验。编制机械使用计划,组织机械设备的进场、安装和调试。3、施工临时设施准备落实各项临时设施的布置和建设。根据本工程实际情况,项目部开始拟建办公室、料场、机械设备及民工宿舍等临时活动房。4、内部管理工作落实完善项目部组织机构,建立和完善岗位责任制。建立落实各项项目规章制度包括考勤、奖惩制度、财务制度、材料领用制度、仓库保管制度等,并制作框表上墙。5、施工现场准备对工程环境进行调查分析,调查收集工程气象、地质等资料,调查地材市场及供应情况,了解相关信息。对工地周边交通、社会公用服务、相关企事业单位情况进行调查,并进一步落实施工现场情况,包括管线地上、地下分布、施工障碍等。(1)施工用电由建设单位负责协调,从指定电口接管线及计量表具,备用75KW柴油发电机组二套。(2)施工及生活用水由建设单位负责协调,从指定水口接管线及计量表具。(3)调查好沿线的地质情况及地下障碍情况,落实地下有无暗沟等障碍物,并了解地下水位情况。(4)作好劳动力的计划调动与配置。(5)作好材料计划与进场工作。(6)作好机械设备的调整与配备。(7)作好工程的宣传工作,在施工现场设宣传牌,介绍本企业情况、项目部配置、工程投资规模、工期及施工范围等。让周围群众对工程有所了解,并对工程的施工给予支持。主要施工方法一、工程总体施工方案因本工程质量、工期、安全、环保、文明施工要求高,因此需周密制定施工方案,确保工程顺利竣工。在施工全过程中控制工程工期、质量,严格按招标文件技术规范施工,满足招标文件质量要求。按以上原则进入现场后,根据施工特点制定具体的作业办法、技术措施,充分利用人力、物力资源,确保工期质量满足业主要求。二、主要施工方法1、测量与控制开工前,专业测量人员提前进场,根据甲方提供的坐标点、导线点、水准点进行测量复核,并作好测量交桩记录。根据工程需要,适当加密布设控制桩,测设施工水准点,同时作好控制桩(点)的引测、保护工作,确保施工需要。同时,根据现场的具体情况,按设计进行测量放线,并及时计算出较准确的实际工程量。2.供热管道安装A.技术要求1.管件的制造严格执行“压力钢管制造、安装及验收规范DN15017-93”。2.在管件开始制作前,提交详细的管子制作工艺报建设单位审查,其中包括原材料、制管、养护等工艺和质量控制措施。只有在建设单位批准该制作工艺后,承包单位才能进行管件制作。3.管件的制作必须符合设计图纸的规定,制成的管件必须经过出厂检验才能运出制作场地。出厂检验包括:外观质量、焊缝探伤、尺寸及允许偏差等。4.严禁将不合格的损坏的管件运入现场。钢管应逐一进行外观检查,不合格的应予以剔除,并在管子上注明“不得安装”的标记,另行堆放处置。5.管子和管件在使用前,需出具经鉴定的检验报告,经项目监理签证后,方可由制造厂家移交给承包单位用于工程。如果施工过程中,管子发生损坏,承包单位应负责补救修复。6.管道在安装前经检查、检验合格,并用水平仪测量出标高线,在安装时以此为基准标高线,并检查垂直偏差和相对位置准确性。7.管道安装前,首先应根据设计要求定出阀门、管件的位置,再按管道的标高,确定管道距离和坡度大小。8.将检验检查合格的管子,在施工现场用坡口机打出坡口,并清除管端、四周铁锈,用吊装工具吊装,吊装时要有有经验的吊装工指挥,吊装就位好,用临时支撑或用烘干的电焊条点焊,找平找正,并根据标高调整滑托,调整管子的坡度和平直度,以保证安装焊接合格。B.焊接规定1.焊接的一般规定(1)承包单位应根据结构的特点及其质量要求,编制焊接工艺规程,指导焊接工作。参加焊接的电焊工必须有劳动部门考试合格,并具有与该焊接项类相同的焊接资格证书,有多年的焊接经验,并参加模拟试焊(工艺方法特点、规范参数和线能量、操作手法和焊接程序、焊接缺陷的产生原因和危害、预防方法和返修、焊接接头的性能及其影响因素,焊接应力和变形及其影响因素和防止方法)的焊工操作施焊。(2)壁厚相同的管子、管件组对时,应符合下列要求:a、I、II级焊缝不应超过壁厚的10%,且不大于1。b、III、IV级焊接缝不应超过壁厚的20%,且不大于2mm。c、管子、管件组对的,检查坡口质量,坡口表面上不得有裂纹、夹层等缺陷。d、焊条应进行烘干,烘干温度220,保温2小时,使用时随取随用,用不到时装入厚温筒内以防受潮。(3)能在地面位置转动焊接尽量在地平面转焊接,采用水平固定焊接,组对时,管轴线必须对正,以免出现弯折,在距接口中心200mm处测量,允许偏差1mm/m,全长允许偏差最大不超过10mm。施焊程序:仰焊立焊平焊,此法能保证铁水和焊渣很好地分离,透度比较容易控制,它是沿垂直中心线将管子截面分成相等的两半,各进行仰、立、平三种位置的焊接。为了方便于仰焊及平焊接头,焊接到一半时,在仰焊位置的起焊点,平焊部位的终焊点都必须超过管子的半周(超过中心线约5-10mm),为了使根部透度均匀,焊条在仰焊位置时,尽可能不作或少作横向摆动,而在立焊及平焊位置时,可作幅度不大的反半月形横向摆动,当焊至点焊焊缝接头处应减慢焊条前移速度,以熔穿接头处的根部间隙,使接头部分能充分熔透;当焊条至平焊部位时,必须填满深池后才熄弧,焊接要分三遍进行,第一遍和第二遍采用3.2mmE4303型焊条,最外层焊接采用4mmE506型焊条,要保持一定的焊高和宽余度,焊高+5、宽窄<4mm。清除焊渣外缝检查应无夹渣、气孔、裂纹、未熔合等缺陷。(4)组装点焊焊缝,如施焊时不刨去,则应由合格焊工用焊接焊缝的焊条点焊,长度一般为40-100mm,厚度不超过焊缝高度的二分之一,最多不超过10mm。(5)焊接接头执行焊缝坡口的基本开工与尺寸GBJ985-88标准。(6)施焊前应将坡口及其两侧10-20mm范围内的铁锈、熔渣、油垢、水迹等清除干净。(7)施焊前应检查点焊焊缝质量,如有裂纹,气孔、夹渣等缺陷,均应清除。(8)焊件未经预热,允许焊接的最低环境温度为-10。(9)遇有穿堂风或五级以上大风以及下雨时,焊接处应有可靠的防护措施,否则不得施焊。(10)焊缝出现裂纹时,应进行质量分析,找出原因订出措施,方可处理。(11)管道任一横断面均采用一条纵向焊缝,环向焊接时应使纵向焊缝相互错开90。以上,并应符合规范的要求。2.手工电弧焊接规定(1)焊条在焊接前应按厂家说明书规定进行烘焙。(2)为减少焊接变形和焊接应力,焊接时可采取下列工艺:*采用对称或分级等焊接方法,分段长度一般为200-400mm。*应根据结构的特点和坡口型式,预留反变形或选择合理的焊接顺序。(3)要求焊透的焊缝在焊背缝时,应将根部的焊瘤,焊渣和未焊透等缺陷清除干净。3.焊缝分类及质量检查(1)焊缝分类:纵缝为一类焊缝;环缝为二类焊缝;(2)所有焊缝均应进行外观检查,质量标准应符合下列规定。*不允许有表面裂缝、表面气孔,表面夹渣及融合性飞溅。*咬边深度不大于1.0mm,连续咬边长度不大于100mm,两侧咬边累计长度不大于焊缝全长的10%。*焊缝加强高度2-3mm,焊缝宽度应盖住坡口2-3mm。*接口坡口错位不得大于5mm。(3)焊缝内部质量应选用超声波或射线,按下列规定进行检查。*超声波探伤的检查长度占焊缝全长:一类焊缝不少于50%,二类焊缝不少于30%。*射线透照的检查长度占焊缝全长:一类焊缝不少于20%,二类焊缝不少于10%。*用超声波探伤,如发现可疑波形,而又不能准确判断时,应辅以其他方法检查,进行综合判断。4.不合格焊缝的补充检查和返修应符合下列规定:(1)一类焊缝探伤检查发现有不能允许的缺陷时,应在延伸方向或可疑部位作补充检查,如补充检查仍不合格,则应对该焊工在该条焊缝上所有焊接部位或整条焊缝进行检查。(2)二类焊缝探伤检查发现有不能允许的连续缺陷时,应酌情在延伸方向作补充检查,必要时对该焊工在该条焊缝上所有焊接部位进行检查;(3)二类焊缝中不能允许的缺陷,其累计长度(指不能允许缺陷的实际总长),超过该条焊缝探伤全长的10%时,应酌情在可疑部位作补充检查,必要时对整条焊缝进行检查;(4)同一部位的返修次数,一般不能超过两次,超过两次的返修经项目监理批准,并做好记录。(5)补充检查的长度,射线透照不少于250mm;超声波探伤不少于500mm。5.焊缝射线检查工作,应按电力建设施工及验收技术规范(金属焊缝射线检验篇)DJ60-79规定进行,一、二类焊缝内部质量应按下列规定评定。凡在透照底片上发现有裂纹的焊缝,为不合格。凡在透照底片上发现有沿焊缝坡口方向的未熔合或双面施焊的对接焊缝根部接合处有未焊透的焊缝为不合格。超声波探伤的焊缝内部质量亦按上述规定评定。3、阀门检验和安装A.检验1. 热力管网工程所用的阀门,必须有制造厂的产品合格证。2. 安装前的检查:(1)核对阀门的型号规格与设计是否相符。(2)检查外观,察看是否有损坏,阀杆是否歪斜、启闭是否灵活等。(3)按管道工程施工规范,对阀门作强度试验和严密性试验。低压阀门应从每批中抽查10%(至少一个),同时要求每批必须是同厂家,同规格,同型号,同批出厂。若有不合格的,再抽查20%,如仍有不合格的,则需逐个进行检查,高压和中压阀门,均应逐个进行强度和严密性试验,试验压力为设计压力的1.5倍、保压60分钟。经上试验不合格的必须解体检查,并重新打压试验,安装时要保持阀门的垂直度。B.安装 1. 安装前应按设计核对型号,并根据介质流向,确定其安装方向。2. 检查、清理阀件各部污物、氧化铁屑、沙砾等,防止污物划伤阀门的密封面。3. 检查填料是否完好,一般安装阀门前应重新塞好填料,调整好填料压盖。4. 检查阀杆是否歪斜,操作机构和传动装置是否灵活,试开试关一次,检查能否关闭严密。5.水平管道上的阀门,其阀杆一般应安装在上半圆范围内。6.法兰密封面及密封垫片应进行外观检查,不得有影响密封的缺陷存在。7.法兰端面应保持平行,偏差不应大于法兰外径的1.5%,且不大于2mm。4.补偿器安装1. 安装前应对产品进行认真检查,标牌上的名称、规格(压力补偿量、工程通径)应符合设计要求,有无在运输和贮存过程中损伤的地方。2. 应对外观尺寸检查,管口周长的允许偏差:公称直径大于1000mm的为±6mm;小于或等于1000mm的为±4mm。波纹直径偏差为±5mm。3. 应进行预拉伸或预压缩试验,不得有变形不均现象。4. 波纹补偿器应与管道保持同轴,不得偏斜。5. 安装时,应在波纹补偿器两端加设临时支撑装置,在管道安装固定后,再拆除临时设施,并检查是否有不均匀沉降。靠近波纹补偿器的两个管道支架,应设导向装置。6. 安装前应确保波纹管波纹表面无碰伤,并清除其内外表面残留的杂质和异物,严禁以波纹管的弯曲、伸缩、扭转等变形来强行适应管道的安装误差。波纹管补偿器所有活动零件不得被外部卡死或限制其活动范围。有方向性的波纹补偿器应按设计要求安装,施焊时,要防止飞溅物落到波纹管的波纹上造成伤害。7. 安装时或安装后要进行预变位(或冷紧)的产品,预变位要按规定进行。5.管道系统水压实验1.室外供热管网应做水压实验。实验压力为工作压力的1.25倍。2.水压实验方法是给管道系统灌满水,先升至实验压力,观测10min,如压力降不大于0.02MPa,然后缓慢降至工作压力,做外观检查,以无渗漏为合格。降低工程造价的主要措施1、该工程根据精心编制的施工方案,加强技术管理,推广微机应用,采取网络技术、价值工程、全面质量管理、目标管理等现代管理方法,以提高效率,缩短工期,节省工程管理费用。我单位将采取以下主要措施控制造价,获得效益。2、严格把握原材料的供应关。对于量大的主材统一采购,零星材料要货比三家,选择质优价廉的材料,并严格把关,坚决刹住材料供应上的回扣风,决不允许损公肥私现象出现。同时对原材料的运输要进行经济比选,确定经济合理的运输方法,把材料费控制在投标价范围内。3、科学组织施工,提高劳动生产率。使用项目管理软件,经过周密、科学的分析做出具体计划,巧妙地组织工序间的衔接,有效地使用劳动力,尽量做到不停工、不窝工。施工中采用先进的工艺方法,提高机械化施工水平,力求达到劳动组织好,工效、机械利用率高,定额先进之目的,做到少投入多产出,最大限度地挖掘企业内部潜力。4、建立和完善各种规章制度,加强质量管理,落实各种安全措施,要进一步改善和落实经济责任制,奖罚分明。5、充分调动广大员工的积极性,开展劳动竞赛,提高事业心,增强责任感,杜绝因质量问题而引起的返工损失以及因安全事故造成的经济损失,控制造价,增加赢利。6、加强经营管理,降低工程成本。编制技术先进、经济合理的施工组织设计,事实求是地进行施工优化组合,人力、物资、设备各种资源精打细算,做到有标准、有目标。优化施工平面图,减少二次搬运,节省工时和机械费用。临设费用降下来,部分临时设施租用民房以降低费用。科学地利用材料,采取限额领料制度,避免造成浪费,把废料降低到最低限度,从管理中出效益。7、降低非生产人员的比例,减少管理费用开支。管理人员力求达到善管理、懂业务、能公关,做到一专多能,减少非管理人员。实现项目部直接对施工队,减少管理层次,实现精兵强将上一线,提高工作效益,以达到管理费用最低。8、分段施工,作好流水作业平衡计划,合理利用周转性资源,提高周转率,节约成本。9、认真执行工程质量程序控制计划,搞好工序交接,达到预定质量目标,杜绝质量问题,节约因质量问题返修使用的原材料和人工费。10、积极采用新工艺、新技术、新材料,减轻劳动强度,提高劳动生产率,节约费用开支。11、加强现场的安全管理,坚决杜绝安全事故发生,节约非生产费用的支出。工程投入的主要物资和施工机械设备情况及进场计划一、工程投入的主要施工机械设备情况及进场计划我公司根据本工程的特点和业主确定的工期、质量目标,在施工开始前,将本工程涉及到的设备进行落实,开工后,项目部将根据设备清单立即组织设备进场工作。在准备期内,项目部将作好设备的预检维修工作,确保施工的正常使用。施工机械设备对提高工程质量、提高劳动效率、缩短工期具有重要的作用,我公司中标后将按照设备清单选择性能优良的设备,及时进场。各种机械设备配备齐全,以确保本工程工期、质量。拟投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力自有/租赁1经纬仪J61国产1999自有2水准仪S21国产1999自有3组立机HG-15002国产20026.2自有4矫正机JZ-402国产200224自有5CO2电焊机NBC-3008国产200216.2自有6电焊机BX1-50030国产199938.6自有7超声波探伤仪CTS-222国产20035.0自有8抛丸机XQB05H2国产200386.7自有9磁座钻19-493国产20021.2自有10半自动气割机CG1-302国产2002自有11钻床32型3国产20041.5自有12精密数控钻床2国产200411.0自有13剪板机QC12Y-62国产2002自有14冷弯型钢成型机组JY28-205-8025国产2000自有15汽车吊QY162国产2005自有16WS-475型机台10.7*1.3*1.6M1国产2000自有17WS-950型机台13.6*2.4*1.7M1国产2000自有18WS-1050型机台8.8*1.7*1.2M1国产2000自有19C型檩条成型机C80-2501国产2000自有20分条机3*2M2国产2000自有21折边机4*1.3*2.1M1国产2000自有22剪板机3*1.5M1国产2000自有23NC钻孔机2m ×0.6m1国产2000自有24叉车5T1国产2000自有二、工程拟投入的主要物资供应计划中标后,我单位将按照择优的原则,组织采购各种主材,根据工期计划安排,做出材料供应计划。选配素质高、业务精,具有丰富市场经验的物资管理人员,结合工程计划、市场价格和市场供需关系并认真把握季节性的特点,提高和加大储存能力,确保材料供应。劳动力安排计划及农忙、节假日保证措施1、劳动力组织计划1.1 劳动力动员及进场劳动力原则就近调入,减少迁移费用,缩短劳动力动员周期。按照施工组织进度计划安排,统筹规划、统一调度、有目标、有顺序、分阶段地安排施工人员进场。根据本工程特点着重调集较多施工机械操作人员、技术人员、瓦工及管道工等,形成主导工序带动一般工序、衔接紧凑、协调统一的施工组织。施工人员进场后进行各种施工、技术准备工作,完善驻地生活条件及现场生产设施,在短期内能形成正常施工生产,逐步进入大干高潮的局面。1.2 劳动力管理建立技术培训学习制度,提高施工作业人员的操作技能,达到先培训后上岗,持证上岗的管理要求,提高遵纪守法的意识和法制素质,促进精神文明、物质文明的建设。2、劳动力计划详见下页劳动力进场计划表。劳动力计划表序号工种名称需用总工日数需用人数备注焊工72012可根据工期需要安排夜间施工。管工3606电工601壮工90015钳工1202起重工1202测量员1202保管员12023、劳动力投入保证措施我公司中标本工程后,将把本工程作为公司重点工程,组建一个强有力、高效、精干的项目经理部,公司正式任命项目经理、项目总工程师,其他人员采取公司内部公开竞争择优聘任上岗方式。项目部所有管理人员及主要技术质量、施工人员在接到中标通知之日起二日内全部到位。根据本工程的实际情况,确定需要的劳动力数量。其中技术工人将占总人数的一半以上,以确保优质高速完成本工程项目。根据总体施工进度计划安排,作出劳动力使用计划,保证劳动力充足。按正常计划增加30%劳力考虑,保证其中技工占总劳力人数二分之一以上。我单位有多支各类专业施工队伍,而且所有施工队人员都能全年施工,不会因农忙而影响劳动力数量。4、农忙和节假日保证措施4.1农忙季节保证措施为了确保农忙季节现场能够正常施工,我单位将主要采取宣传教育的方法,教育职工要以大局为重,把工地当作自己的家,把单位的利益放在首位,特别是对一些关键性分项工程,要确保现场的施工人数。必要时,采取一定的奖励措施,对能够在现场坚持施工的职工给予一定的奖励。4.2节假日保证措施在节假日期间,按照劳动保护法的要求,职工享受休假的权利。但是,施工现场相当于战场,我单位将对职工休假出台专门管理办法,主要采取轮休的方法,在现场施工条件许可的情况下,让职工轮流休假,不按照正常的节假日休假,在业主有明确要求的情况下,职工需按照业主要求执行,不得因休假而影响现场的正常施工生产活动。5、民工工资发放保障措施在施工期间,我单位将对使用的农民合同工的工资专门制定管理办法,在农民工进场后,与农民工签订劳务合同的同时,签订工资管理协议。在正常情况下,每月兑现一次,由财务部门直接发放到民工手中,以此调动他们的积极性。在特殊时期,例如:农忙前,我单位将采取提前预发的方法,让民工把钱寄回家,以解燃眉之急,为民工解除后顾之忧,以便把精力全部用于施工中去。进而加快施工进度。确保工程质量的技术组织措施(一)质量方针及目标1、质量方针质量代表了我单位的形象,更体现了我单位的精神,在施工过程中,我们将把质量保证放在优先考虑的地位,始终贯彻我单位“争创行业一流,实现业主期望,贡献满意工程”的质量方针。2、质量目标确保工程质量合格,力争达到优良等级。(附创优质工程框图)。(二)质量保证体系我单位已通过GB/T9001-2000ISO9001:2000国家质量体系认证。为确保工程质量,实现创优目标,建立适合本项目的工程质量保证体系,以制度规范质量管理行为,开工前编制科学的施工组织设计及可行的质量计划、作业指导书作为质量保证的基础,施工中落实各种检查制度,并广泛开展群众性QC小组活动,形成全员质量管理的氛围(附:质量保证体系框图)。(三)质量保证措施(附工程质量检验流程图)。1、组织措施建立一个切实有效、职能完整的管理体系,建立以项目经理为核心,以项目总工程师具体负责,质检员具体管理实施的质量管理体系,认真贯彻实施ISO9001质量认证体系及质量手册和质量体系程序文件,使每道工序处于可控、受控状态。2、管理措施做好图纸会审,严格按设计图纸施工。施工图纸和设计说明书及技术规范等相关文件是组织施工的技术依据,开工前由项目总工组织有关部门,主要技术管理人员,认真熟悉图纸,做好图纸会审工作,了解本工程特点和设计意图以及关键部位的质量要求及施工中应注意的事项,必须严格按图施工。施工过程中,若发生因施工现场条件变化和材料代用等事项,而不能遵守原设计图施工时,及时按规定必须报请监理工程师和设计部门审批,在收到设计变更通知单和设计修改图后才能施工,同时做好各项资料核验,保证使用的数据准确可靠。3、技术措施组织技术交底,落实质量管理计划。 工程开工前,由项目部工程师召集有关技术人员、施工人员、讲解施工图纸及设计要求、施工操作方法、工艺工序与技术措施,质量标准及质量改进措施。在施工过程中,严格执行各种程序文件,并由专人负责进行定期查检(见工程质量检验流程图附表),将质量保证措施在单项工程技术交底,任务下达时一并发放文件。及时进行施工质量检查和验收,做好施工过程质量控制。实行班组自检、预检和工序交接检查验收的“三检”制度。隐蔽工程由项目总工程师、质检员会同现场监理进行验收。日常工序质量管理及验收由项目部质检员和现场监理进行验收,实行质量一票否决制。定期组织项目部人员,按工艺工序进度学习掌握本工程项目技术规范文件,按技术规范要求指导施工作业,贯彻始终,来确保工程质量。开工前预防检查,做好技术复核。做好各项工程开工前的预防检查,做好技术复核消除质量事故隐患,对中线基准线、水准点等控制点及定位,要进行三级复核,基础施工的质量,必须在下道工序前,进行检查和复核记录。尤其对新旧结合部位,要对各结构层尺寸细节反复验证,提出处理措施,解决办法,和施工注意事项,确保质量,杜绝因考虑不充分,细节粗做造成的质量事故。做好材料试验工作,严把原材料关,每批次购进的材料按本合同有关规定及时选样检验,不合格材料坚决不允许进场,永久性工程用材严格按物资采购程序控制,采购过程确保使用的材料合格。人员组织使用技术过硬,责任心强的施工管理人员,同时特殊工种持证上岗。施工全过程中,严格控制成品,半成品质量,对影响施工质量的各种环境因素制定具体措施,做好搬运贮存工作。保证原材料、成品、半成品在搬运,贮存过程中不受损坏。创优质工程质量教育工班QC小组质量检验制度各级质量保证质量奖惩措施创优质工程措施推行标准化作业采用四新技术技术培训甲方质量监理项目部质检机构施工队质检机构优质优价质量指标奖组织保证制度保证措施保证经济保证各级QC领导小组质量及技术知识教育质量管理检验各负其责落实检验奖惩落实措施用经济手段奖优罚劣思想保证施工技术部:施工测量、施工技术、工程调度质量检查部:质量目标、质量检查控制安全监察部:安全目标、安全检查控制计划统计部:计划、预算、合同管理财务部:预算、财务管理物资设备部:材料、机械设备的采购及保养综合办公室:配合质量检查及技术教育和培训工地试验室:试验检测质量管理领导小组项目经理项目副经理项目总工工程队长质检工程师挑选合格的技术人员和技术工人提交工程进度计划,编制实施性施工组织设计工程原材料、预制构件、半成品的质量检验施工机械设备的质量、性能控制临时工程、施工现场及环境的质量控制组织保证施工准备阶段施工阶段施工技术、质量保证措施交底施工工艺质量控制中间产品质量控制工程质量自检控制工序交接质量控制分项工程质量检验分部工程质量检验工程竣工文件的编制、竣工质量自检工程交工验收、业主签发交工证书对存在缺陷、病害或其它不合格之处进行修补、重建竣工阶段缺陷责任期质量责任制开工报告审批制度设计文件复核制测量双测制工程试验检测制分阶段技术交底制隐蔽工程检查签证制分项工程质量评定制验工质量签证制定期与日常质量教育检查制事故处理报告制项目长质量责任制总工程师质量责任制质检工程师质量责任制试验人员质量责任制测量人员质量责任制工程队长质量责任制施工班组长质量责任制质检员质量责任制操作工人质量责任制制度保证工作保证质量保证体系工程质量检验流程图工程检验材料检验入库检验入库检验投料检验退库检验发放检验专业检验专业试验确 认工序检查验收自检检验专业检验工序交接检验隐蔽工程检查竣工验收检查工人自检互检工班自检互检专业检验专业试验工序队内部交接工序队之间交接工序交接证书隐蔽工程检查记录工序试用检查全面检查竣工文件主材物理实验砼实验巡回检查工序定点检查施工检查记录确 认试验报告施工工序检验施工规程检验确保安全生产的技术组织措施1、安全目标:实现“双零”目标。即零安全事故,零伤亡。2、安全生产保证措施2.1 组织保证项目部成立由项目经理为第一责任人的安全领导小组,由专职安检人员及各业务部门的负责人组成。施工队相应成立安全生产领导小组,队长为组长,分工一名副队长负责具体工作。项目部设专职安全员,各工班设兼职安全员(具体体系详见附表安全保证体系图)。2.2 制度保证措施2.2.1认真贯彻国家及当地政府、业主对于安全生产的法律、法规和规定。2.2.2 加强安全管理,保证施工人员和国家财产的安全。根据“管生产必须管安全”和“谁施工谁负责安全”的原则,建立各级安全生产责任制,分级管理,层层签定安全生产责任书,落实安全生产责任制。2.2.3严格执行有关安全生产制度和安全技术操作规程。认真进行安全技术教育和安全技术交底,对安全关键部位进行经常性的安全检查,及时排除不安全因素,确保安全施工。2.2.4 建立安全生产定期和不定期检查制度。项目部每月对安全生产情况进行一次检查,每季度一次大检查,队每周、工班每天进行一次自检,同时项目部将积极配合安全检查组的检查,评比打分,兑现奖罚(具体检验流程见附表安全检验流程图)。2.2.5抓好安全检查岗位培训。开工前,对所有上岗人员实行安全意识和安全技术知识教育,把有关安全操作规程印发到工班,特殊工种人员一律持证上岗。2.2.6 开展安全达标竞赛,落实奖罚措施。开展安全标准工地建设的活动,组织工程队与班组进行两个层次的安全达标竞赛活动,做到100%达标。2.2.7 随时接受业主及监理单位对安全生产的监督、检查、考评,对提出的问题,及时整改,确保安全生产。2.3 安全生产具体措施2.3.1 安全生产设备和器材管理措施安全生产器材包括:a、交通器材;b、通讯报警器材;c、灭火器材;d、劳动保护器材;e、环境保护器材;f、医疗保健器材等。对上述器材的摆放和使用明确位置和人员,并使每个人都熟知。定期和不定期检查上述器材的性能,并根据生产及进度需要,经常更换和补充所需器材,确保能立即投入正常使用。2.3.2 施工用电保护措施A、建立电器安全管理和经济责任制度,专业电工负责电器安装和使用的管理、安全工作。专职安全员负责巡视监督检查。B、进场后,由专业人员负责编制用电施工组织设计,内容包括配电装置及其电容量、供配电线路的走向和现场照明的设置,生活、生产设施用电负荷情况,编制有针对性的电器安全技术规定。C、施工现场装备行业统一规定的标准电源箱。电器线路和用电设备安装完成后,由安全部验收合格后进行使用。D、机电设备必须有专业资格的熟悉设备性能的人持证上岗操作,非专业人员不准安装、拆卸和检修机电设备;加强机械设备维护、检查、保养。机电设备由专人操作,认真遵守用电安全操作规程,防止超负荷作业。E、各种电气设备应装设专用开关、插销,在电源一侧加装漏电保护器,露天使用的开关插销应设在防水箱内,箱内禁止存放杂物,门应加锁,不用时切断电源。2.3.3 机械设备安全保证措施A、机械设备操作人员(或驾驶员)经过专门训练,熟悉机械性能,经考试取得操作证或驾驶证后上机(车)操作。B、机械设备操作人员和指挥人员严格遵守安全操作技术规程,工作时集中精力,谨慎工作,不擅离职守,不酒后驾车。C、车辆装运材料必须绑扎牢固,前后车辆保持一定安全距离,装卸材料场所应有足够的回旋余地,车辆倒行时必须有人照看指挥。2.3.4 物资材料安全保证措施A、工地设物资配件仓库,统一对物资进行管理,按照材料的储存要求,修建具备相应功能的仓库,做到分门别类储放,标牌清楚,消防器材齐全。B、仓库设专人负责保管、看护,值班室内设报警装置。2.3.5 施工现场作业安全保证措施A、所有现场施工人员佩戴安全帽,特种作业人员佩戴专门的防护用具。B、对于被允许的参观者和检查人员佩戴足够的防护用具,无关人员不得进入施工现场。C、所有现场作业人员和机械操作手严禁酒后上岗。D、现场施工道路的交叉处、过桥处以及道路转弯处设立安全标志,现场设置安全警示牌,提醒施工人员加强安全意识,规范操作。E、夜间施工时,采用照明车,行灯照明必须有防护罩。按规定设置警示灯,确保车辆、行人安全。F、现有桥涵进行安全维护,确保机械、车辆安全通过。G、大型机械作业时,不准任何人在机械的回旋范围内进行任何工作。H、确保作业范围内有足够的照明设施。2.3.6 生活区的安全保证措施生活用水妥善管理,保证饮水卫生。食堂保持清洁,保证饮食卫生。2.3.7 防火措施因本工程电器机具使用较多,故应制定详细可行、科学合理的防火消防制度,并在每项工序开工前,施工管理人员要做出书面安全消防交底,班组长在每天上班前要有针对性的进行安全消防教育,工地每周进行一次安全消防检查评比,同时配备足够的消防灭火器材。2.3.8 紧急救援措施与当地医疗保健和消防等部门密切联系,当发生意外的安全事故时,能做到有备无患。2.3.9 防汛抗洪措施建立防汛抗洪组织机构。成立防洪领导小组,由项目经理任组长,下设防洪办公室。每个工号成立防洪抢险队,由工号长担任防洪抢险队队长,抢险队选择身体强壮、责任心强、有献身精神的人员参加。制定各项防洪工作制度,对防洪工作做出具体安排。将防洪工作责任进行分工,责任层层分解到具体人员。汛期到来之前,对施工管段既有设施(如路基、电力等设备)以及坡面、排水设备进行检查,对检查后发现后的问题和隐患应及时处理。备好防洪通讯工具、
