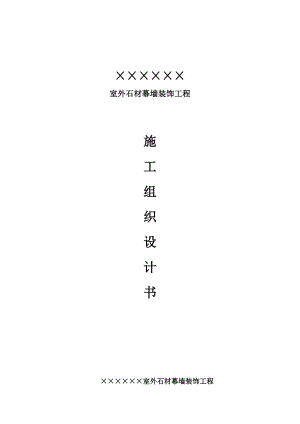

    室外石材幕墙装饰工程施工组织设计.doc

    ××××××室外石材幕墙装饰工程施工组织设计书 ××××××室外石材幕墙装饰工程施工组织设计书第一部分、施工部署1、工程一般概况及编制施工组织设计的目的1.1工程概况×××位于×××,为框架剪力墙结构,建筑高度×××米,地下×××层,地×××层,抗震设防烈度8度,外装饰工程以干挂石材幕墙和隐框幕墙为主。1.2编制本施工组织设计的目的本施工组织设计是为:××××××装饰幕墙工程而编制的是规范和指导该工程的石材幕墙的材料采购、制作、贮运、安装、管理、清洁、产品维护、验收、保修、售后服务和现场技术培训等全过程的综合性纲要和指导性文件。为了在该工程的施工全过程中按科学规律组织施工,建立正常的施工秩序,有计划的开展各分部分项工程的施工,及时做好各项施工准备工作,保证劳动力和各种材料、机具的及时供应及使用,协调与其他单位之间,各工种之间,各种资源之间的空间布置与时间安排的关系,针对本工程的特点,充分满足该项工程的设计要求,特合理有效地制定出本施工组织设计和方案,以确保本工程保质、保量、保工期全面优质交付。2、施工组织设计编制的依据及原则21本施工组织设计编制的依据是:严格依据招标文件内容,完全响应招标文件要求和规定;现场踏勘以及答疑纪要;我公司自身设计与施工实力;参考我公司完成的类似工程资料;设计文件。22本施工组织设计编制的基本原则是:认真贯彻国家对工程建设的各项方针、政策、相关规范和标准,严格执行工程建设程序。全过程地接受业主及监理的管理与监督,认真按行业主管部门指导意见开展工作。严格遵守本工程招标文件规定的工期、质量、安全等要求;严格遵守幕墙施工程序与施工顺序,展开流水作业施工;从本工程实际出发,做好人力、物力的综合平衡,组织均衡施工;实施严格目标管理,严格控制工程质量、施工进度,确保文明安全施工,完全达到合同规定的安全、质量、工期等目标。3、工程施工特点分析31外装饰面积不大,属于中小型装饰工程项目;32工期的因素:因本次工程工期要求紧,必定造成与二次结构的交叉施工,应避免其它部分施工时污染、损坏幕墙,对于成品和半成品的保护要求高;33测量放线:主体结构完工后,幕墙工程测量放线由上而下一次到位。为保证测量放线的准确性,应先和土建施工进行建筑轴线控制、标高控制等方面交底会审。依此和幕墙基准面进行后置埋件的三维定位,并弹上墨线,作好每个埋件的三维坐标记录;34材料供应:因工期要求所有材料需提前订制,提前到场;35安全施工:因本工程工期紧,难免产生交叉作业,需在施工过程中加强安全监管措施;36施工方法要求高。根据施工总工期的要求,整个外装饰将采用“分步施工法”进行施工。在施工过程中,从人员管理及分配,到材料运输及调配,资金运筹都提出了相当高的要求;4、施工准备计划施工准备阶段是施工组织设计得以顺利实施的关键,是保证设计、生产、施工的基本保证,此环节分为技术准备、生产准备、施工准备三个环节。41技术准备我公司工程设计部,拥有多名具有丰富施工经验的专业工程技术人员组成的高素质的设计队伍,参照国内外先进的工程设计经验并结合本工程实际进行设计控制,设计部采用计算机实施。根据本工程所选择的幕墙结构,组织一个经验丰富的设计小组专门负责,严格按照国家有关技术规范要求、力学原理进行设计,以保证幕墙的各项性能指标达到规范的要求。深入消化建筑、结构施工图纸,了解建筑关键位置、特殊部位的技术要求,预先对在即将开始的施工图设计中可能出现的问题,做好材料采购前的资料整理工作。如:石材、钢结构、结构胶、耐侯胶等主要材料以及主要的五金配件,由设计小组进行技术交底,与现场有关的、实际的技术要进行讲解和技术培训。42生产准备按照工程的施工计划和经甲方确认的材料清单,结合施工图所规定的材料尺寸、规格、颜色等要求。 采购部:按照材料采购计划,及时准确的将生产及施工所需的材料及配件采购到位。 加工生产班组:按照生产计划,深入了解工艺重点和难点,准备好必要的加工设备,安排好生产流水线,维护设备的正常运行以保证按计划完成生产任务。 质检部:按照国家的有关标准,本次工程的要求和设计图对采购材料的质量和生产班组的加工质量进行检验保证其产品符合要求。43施工准备进场安装前,准备好临时设施。如库房、办公区、材料堆放场地及工地所需工具,与有关单位协调好进场前的准备工作,办好入场施工证,将施工工具完好的运到工地,把人员住宿、生活安排妥当。掌握施工用水、用电、道路、工业场地、垂直运输、脚手架等情况,将工作及施工人员进场的时间落实到实处。5、施工进度计划详见附件:×××××××××外立面装饰装修工程施工进度计划表。6、施工人员、材料、施工机械计划。61项目部人员组织方面:我公司将派出包括项目经理1名,项目副经理1名,技术主管1名,施工员1名,质量员1名,安全员1名,资料员1名,机电管理员1名的强大阵容组成××××××外装饰工程项目部,并保证所有特殊工种均持上岗证上岗。以严格、细致的工作态度,以质量、工期、安全为中心,对该工程实施全过程管理,对工程中的材料管理运输、安装、操作、质量控制,施工安全进行全方位管理。62施工队伍方面:施工队伍采用在石材幕墙方面具有丰富安装经验的队伍。我公司将投入×××人的施工队伍,共分×××组,每组×××人,可根据具体的工程进度情况及施工情况,合理安排劳动力,分成不同的安装作业区域同步进行,具体分工如下:根据工程的平面分布、位置和各立面结构特点分为2个施工作业区,即:南立面、西立面。各区按不同施工内容的施工阶段划分施工段,分别组织流水施工和平行施工。施工队的安排:1个施工队专门负责材料运输,保证各个安装班组有充足的材料安装;1个班组分别由1名电工和9名焊工组成,负责整个幕墙工地的用电安全和焊接;其余16人均为幕墙安装工,分为2个班组,负责不同形式及部位的幕墙安装。63材料方面:根据总计划,在图纸、材料、价格确认后立即把材料订货清单下达供应商,在工程开工前将所有材料备齐,以保证本工程工期。具体如下:钢材:本工程采用钢材均为国产优质钢材。其采购期为10天,运输1天。我公司在工程开工前15天下所有钢材的订购单,以保证工程的如期开工和完工。石材:其采购期为30天,运输为5天。我公司将在图纸、材料、价格确认后开始下所订石材的订单,以保证工程的如期完工。密封胶及结构胶:其采购期为10天,运输期为1天。我公司将在注胶前15天开始下所使用胶的订购单,以保证工程的如期完工。其它五金配件订货均可在正式开工后陆续采购,分期到货,以不延误工期为限。64设备方面本工程的所有石材均在工厂加工完毕运送至施工现场。现场只配置龙骨钢架制作安装及石材板材的安装工具和设备。主要设备清单详见附表一主要施工机械的选用。65安全方面:我公司在安全方面主要从现场设施、施工设备、防火、人身安全、安全防护等方面组织保障措施。a.幕墙工程安全文明施工条例b.幕墙工程安全纪律c.幕墙工程安全防火纪律d. 安全员作业指导书e. 看火员作业指导书f. 电焊工作业指导书坚决执行国家有关安全、卫生法规和以上各项条例。建立安全管理措施责任制,施工前应进行安全技术教育与交底,落实所有安全技术措施和人身防护用品,未经落实不得进行施工。所有施工人员进入施工现场必须带安全帽、安全带和工具袋。安装用施工电动工具在使用前应由专职安全员检查其绝缘性能,用电设备应检查有无良好接地,杜绝漏电、触电伤亡事故。电工和电焊工必须持证上岗,焊接时下方必须设有接火斗,还要配备水桶、灭火器等安全防火措施,并由专职安全员在现场巡视抽查。施工中如遇大风、大雨等恶劣天气,专职安全员应立即通知施工人员停止施工,并做好未完工部分的加固工作,以免掉下损坏或引起其它事故。施工中严禁在现场抽烟,严格执行防火规定,库房应配备一定数量的灭火器具,现场用电必须严格执行用电规定,接线、接地、拉线必须经总包方电工同意,收工时保证切断电源。专职安全员应随时检查脚手架,围护栏,安全防护网是否牢固良好,如发现问题应及时向有关主管报告,采取解决措施。每天作业完成时,施工人员应收拾现场并清除废弃物料。66工程临时场地的位置,用电、用水详见下表:临时用地用途面积(m2)位置需用时间工地办公室材料库房工具房材料临时堆放地材料临时堆放地材料临时堆放地生活用房合计67技术管理措施幕墙系统的设计,立面分隔,埋件设计和幕墙构件强度评算,经设计院认可,甲方最终签准后,方可作为设计、备料、加工制作的依据,设计更改程序严格执行质量管理手册。复核施工合同技术要求与设计是否相符,校对施工大样图,在主材下料之前,对已完工的建筑结构尺寸复核,按实测尺寸相应调整好施工图尺寸。在型材下料之前,校对幕墙构件加工图尺寸。检查埋件位置是否正确,采用化学锚栓和膨胀螺栓时应在现场进行抗拉拔试验,经业主及监理认可后方能使用。编制质量管理办法,施工中实行施工人员的自检与专业质检人员的首检与抽检相结合。施工前由技术主管向现场技术员做技术交底,使全体施工人员明确本工程施工和安装的技术质量要求,按照施工作业划分的内容在施工中实施自检,并由班组长进行复查。为保证现场施工顺利进行,现场技术员应及时与甲方及设计协调施工中的技术问题,并参加定期的工程例会。所有协调记录,会议纪要均应由四方代表(甲方、监理、设计、我方)签准和留查,对于现场不能解决的问题,及时与设计室人员联系,及时解决问题并记录归档。本工程必须通过幕墙检测规范,预先提出检测方案,经业主审定后确认。68生产管理措施对进场各种原材料和附件进行质量检查,是否与甲方认可的样品对应,是否符合有关技术标准,有无出厂合格证和产地证明,对不符合有关标准的各种材料和附件实行退货。69半成品包装质量管理措施石材板块应根据石料出处,色差和所使用安装的部位进行编号,尽大量减少色差,到场后应定点堆放,防止被其它材料污染。半成品组件的搬运要按工程进度表,事先同现场管理人员制定好有关搬运型号、数量、搬运日期、运货楼层、升降机及塔吊使用时间等计划,并及时与总包、业主联系此问题。610保证进度的措施深化设计、技术准备、材料定货、现场施工从甲方发出开工指令起,总工期控制在90日历天。在确保质量和合理施工顺序的前提下,组织连续施工,有些工作量大,又有施工条件的工序,如墙面石材要组织流水施工,以充分利用有限的时间。制订工期控制计划,按项目经理部确定的工期进度倒排月、周施工计划,每天进行自检,每周做一次工期分析,确保施工进度。实行工期承包制,各工种要按下达的施工任务单承包工期,对提前的给予奖励,对拖延工期的给予处罚。公司根据施工现场需要,随时调派所需的技术工人,保证现场用工。工程进度款作为专款专用,不能用于公司其它方面开支。第二部分、幕墙技术标准1、本工程所采用的幕墙相关质量标准:GB/T 50326-2001建设工程项目管理规范GB JGJ133-2001金属与石材幕墙工程技术规范GB50057-94建筑物防雷设计规范GBJ16-87(2001 版) 建筑设计防火规范GB 16776建筑硅酮结构密封胶GB/T1522594 建筑幕墙物理性能分级GBJ11-89 建筑抗震设计规范JG303596 建筑幕墙YS11-79 预埋件设计规程GB19191 包装储运图示标志GB50017-2003 钢结构设计规范GB50205-2001 钢结构工程施工质量验收规范JGJ81-2002 建筑钢结构焊接规程GB700-88 碳素结构钢GB669-1999 优质碳素结构钢GB1591-94 低合金高强度结构钢GB2518-88 连续热镀锌薄板和钢带GB8923-88 涂装前钢材表面锈蚀等级和除锈等级GB/T12612-1990 多功能钢铁表面处理液通用技术条件GB11373-89 热喷涂金属件表面预处理通则GB3280 不锈钢冷轧钢板钢型材钢型材防锈建设部有关标准五金件的现行国家标准由招标方认可的有关国际权威标准及企业标准2、本幕墙工程的主要性能指标:(1)、 建筑耐久年限:一级(2)、 建筑耐火等级:一级(3)、 建筑防火分类:一类(4)、 地面粗糙度分类:C 类(5)、 地震设防烈度:8 度(6)、 最大年温差:×××(7)、最热月相对湿度平均值:×××(8)、最冷月相对湿度平均值:×××(9)、 基本风压:W=×××KN/M2(10)、构件表面计算温差:×××第三部分、施工现场管理1、组织机构根据该工程的特殊地理位置,独特的造型及施工工期的要求,结合现场实际情况,我们组织成立了以主管副总经理为总指挥,以项目经理负责的×××外装饰工程项目部,实施该项目全过程管理职能,对工程的设计、材料采购、运输到施工安装进行全方位的管理。以质量、工期、安全为中心,以施工阶段为重点,积极配合建设方、总包方各项工作,协调内部系统及外部的工作。2、系统内容施工网络管理平台包括以下几项内容:a、文本记录部分文本记录部分包括了技术交底、施工日志、安全日志、质量日志、月施工情况汇报等。技术交底通过交底人填报,承接人签收的方式存入数据库中,便于施工过程中随时查阅;施工日志、安全日志、质量日志要求工地现场资料员每天如实输入当天的施工内容、进度、完成情况、天气情况、安全、质量等内容,这样总公司的施工管理部门就可以了解各个工地的具体施工情况。b、数据分析部分数据分析部分是指施工进度控制,施工进度情况模块通过分项工程的施工起始完成日期、工程量等数据的输入,以进度横道图的形式表达,对整体施工进度情况与材料供应情况有了直观形象的精确掌握,便于施工管理工作有条理、有秩序地进行。c、图片说明部分施工方案图由施工设计部门的负责此工程的设计人员输入系统,包括平面图、立面图、节点图与重要的加工图3、主要人员职责3.1、主要人员职责: 主管副总经理:对整个工程进度和质量负责,计划调度、项目经理定期向其汇报过程情况,特殊难度问题由其协助解决。 项目经理:主要负责现场施工和与公司内部的协调工作。在施工现场有绝对的领导权力,对现场的资金、材料、人工进行科学、合理的安排,根据工程具体施工进度情况有权合理调配资金。a、制定现场施工进度计划;b、与甲方、土建协调并作好施工准备;c、协调公司各部门进度,负责本工程的安装质量及施工进度;d、参加每周工地现场总包协调会,作好记录并解决问题;e、制定现场安装方案,并将现场情况定期以书面形式向公司反馈。内务部门:a、根据工期进度情况及项目经理施工计划指定工程整体进度计划;b、负责公司内设计、生产,当工程的正常合同签订以后,计划控制工程的设计、生产、运输的顺序及时间;c、组织生产部按计划进行成品、半成品加工,质监部负责检查购入及生产的半成品的质量;d、组织采购完成原材料及半成品的采购工作;e、监督现场安装进度情况,并检查安装进度与工程整体计划是否一致;f、对于工程施工中的临时性突变如抢工期或其他环节因素,作出临时计划修改,并落实到相应部门;g、根据工程进度计划作出资金安排,并上报公司经理会。 现场技术员:a、对上岗人员的技术培训及关键部位的讲解;b、现场技术文件、安装图纸、安装标准的贯彻执行;c、协调解决现场安装时遇到的技术问题。 现场材料员:a、对进入现场材料的清点、保管、发放;b、负责现场材料的安全措施;c、提出各种材料的破损、补缺情况。 现场安全员:a、了解当地政府或具体工程的有关规章制度并贯彻执行;b、制定并监督执行安全制度及安全操作规程;c、对上岗人员进行安全培训、考核,不合格不许上岗;d、对现场环境、安全状况及时掌握、落实必要的安全保护器具。 现场质检员:a、根据本工程的技术文件、图纸和行业标准、企业标准进行现场产品检验;b、对上岗人员进行质量标准培训及考核;c、对进场的半成品、材料进行检查,不合格不准进场;d、对成品、半成品的保护措施的检查;e、在安装过程中,对检验不合格的安装部分有权作返工的决定;f、配合项目经理与监理公司、质检站完成分序工程及整体工程的质量验收工作。第四部分、幕墙材料及技术保证措施在对各种材料进行加工前,必须对进厂各种原材料和附件进行质量检查,看是否与甲方认可的样品对应,是否符合有关技术标准,有无出厂合格证和产地证明,有无质保书,对不符合有关标准的各种材料和附件实行退货。由生产调度按照计划部门下发的生产计划,制定出合理的生产计划。加工生产班组,按照设计部门下发的加工工艺文件,深入了解工艺重点和难点,准备好必要的加工设备.生产调度安排好生产流水线,维护设备的正常运转以保证按计划完成生产任务.采购部门按照材料采购计划,及时准确的将生产及施工所需的材料及配件采购到位.质量检验部门,按照有关的国家现行标准,对采购材料的质量和生产班组的加工质量进行首检和抽检.所有材料必须保证为全新及没有缺陷的一级品或优等品,我公司负责先采购及确定材料符合招标文件和有关图纸的要求。同种材料用同一厂家的产品。我公司将提供材料的有关试验报告以确认材料的质量。1、钢材及五金附件质量控制措施钢材的材质为优质钢材,型钢的表面进行镀锌处理,钢板除锈后刷二道防锈漆。标准件、五金件采用不锈钢制品。a校对进厂五金附近与合同的型号、规格、厂家是否一致,数量是否齐备,出厂合格证是否齐全。b.钢连接件是否有合格证,钢材化学成分和力学性能测试报告是否齐全。c.钢连接件表面镀锌层是否完好。2、石材石材采用25mm厚×××花岗岩板。a.检查石材的生产厂家、颜色、规格、出厂合格证和性能报告是否与订货合同相同。b石材表面要刷防护液,保证石材表面不被污染。石材的强度、颜色要一致,不能有色差、裂纹、污渍。c.石材表面平整,边部不能有无法修复的缺口。d.石材厚度方向误差不能大于2mm。3、结构胶和耐侯胶本工程选用国产优质结构胶与耐候胶。a.检查胶的生产厂家、型号及规格、出厂合格证和性能报告是否与订货合同相同。b.检查胶筒上的出厂日期及有效期是否能在施工期内用完。有无过期胶混入产品之中。c.不得把过期结构胶降格为耐侯胶用。d.向国家指定的检测中心提供式样材料,以获得规范要求的实验报告。4附件密封胶、双面胶条、泡沫棒等辅助材料均选用国产优质产品。a.检查生产厂家、型号及规格、出厂合格证和性能报告是否与订货合同相同。b.检查出厂日期及有效期是否能在施工期内用完。有无过期产品混入其中。c. 向国家指定的检测中心提供式样材料,以获得规范要求的实验报告。第五部分、半成品及成品的运输1、运输:本工程主要采用汽车运输,运输时间依据第一部分材料订购时间。第六部分、储存1、场地的选择材料堆放场地应通风、平整、干燥 、防雨水渗漏,应注意防雨、防潮,不得与酸、碱、盐类物质或液体接触;应远离主要交通过道及施工面或上部有物体坠落区域,便于材料转运。贮存区应利于轻搬轻放,且不应放置在繁忙通道的两边;对国标及行业标准规定有贮存条件的物资应严格按标准执行。材料堆放地应具有一定的面积和空间,满足三维方向的摆放要求。材料堆放地不可露天,具有防雪防雨功能。材料堆放地应具有防火、防盗设施。应严禁结构施工层水、砂浆等物质的坠落,土建要严格做好楼层防护。2、堆放要求库房物资的贮存要堆放整齐、分类、有序、防火、防潮、防腐蚀、易于取用,对于注胶板块等易划伤、变形、破碎物品的堆放应避免碰撞挤压,必要时应在材料周围设置保护屏障,材料上的原有的标识标签要朝向显要且易被看到的地方。第七部分 工程技术交底1、 安装幕墙的施工计划1.1脚手架应在材质方面符合有关施工规范。架、板、网结合使用,凡是施工安装范围(如安装幕墙)的铺设工作,脚手架应离开墙面400mm左右。甲乙双方应积极的配合确保工期和工程质量。 1.2应提供乙方在施工中的用水、用电的需要(包括生活用水电),水电的距离应根据需要而定,最远不能超过50m。 1.3甲方应提供垂直运输设备(如提升机、塔吊、吊篮等),以便保证高处安装幕墙工作。 1.4甲方在订合同后应提供全套建筑图及有关的施工资料,包括风荷载及对工程一些特殊要求,以便乙方进行设计工作。 1.5甲方应将幕墙安装的前后、左右、上下控制坐标轴线、幕墙边界线、水平标高及垂直标高,根据建施图或结施图准确清晰地用油漆或弹墨线标注在建筑物上,以便作为幕墙设计与安装的依据。 1.6在施工中出现的各种冲问题和矛盾,由甲、乙双方的负责代表人进行洽商解决,对于协调洽商进行记录,并由双方代表签字各留一份,以便作为工程验收的依据。 1.7甲方协助乙方解决现场施工中有关手续的办理工作及解决工人食宿问题,食宿费用可由乙方自理,甲方应为乙方的二次搬运创造必要的方便条件。 1.8幕墙工程图纸的设计,应以建施图为准,图中应详细标明幕墙、前后、左右、上下坐标轴线及与水平标高和垂直标高的尺寸关系,以便设计安装施工。如需设计变更,应由建筑设计院、甲方及时提出,并将修改的资料全部交给乙方,乙方应在10天之内答复,双方签字生效,变更造成的损失应由甲方负责。 1.9对于较复杂的工程结构(如圆弧、转角、斜角),或者施工当中误差太大,图纸同实际有出入的部分,无法准确确定其下料尺寸,应在施工图纸中注明,甲方应用书面通知乙方。乙方确定施工方案时,首先应参照建筑施工图纸,然后到现场下该特殊部分的料,甲方对乙方的作法应及时作出答复,防止造成不必要的浪费,如甲方没有提出异议,乙方应视为甲方同意了方案,继续施工,以确保工期。 1.10甲方在乙方进入现场之前,应将安装幕墙处建筑物结构的施工误差,采用剔凿、修补的方法给予找平,找平后的误差率不应大于10mm。层高误差、建筑物的绝对误差,应在建筑上有标记,标好误差的数值。对建筑物的最高点和最低点及分布,用书面形式通知乙方,以确保乙方顺利设计安装。 1.11甲方将上述工作完成后,应为乙方提供通风、防雨、防风、防火、防晒的仓库储存区,以便乙方进入现场。如不具备上述条件造成乙方施工队误工,则甲方应承担乙方误工工时,承担工期拖延责任,车旅等费用由双方共同定出,并写入合同。 1.12乙方代表若在现场施工中发现质量问题,乙方负责人应将问题及时反映到厂部技术、生产、销售、质检部门,力争及早解决问题减少损失。达到问题不过夜,确保工程质量和进度。2、施工前的准备:2.1进入现场前,乙方要落实水、电、垂直运输等是否满足施工需要,成品、半成品、材料等是否有适当的存放库房和场地,安全设施是否齐全。2.2甲、乙双方的施工订货合同生效后,由乙方二次设计的图纸经甲方会审签字后为乙方制作和验收的依据。 2.3检查基准线,幕墙安装前要根据土建给定的三线(标高线、中心线、进出线)为基准进行安装。如发现不清晰或有疑问及时与甲方确认。 2.4落实安装用的脚手架或吊蓝,是否适合安装条件要求,安全是否可靠。 2.5检查到场的成品、半成品,是否有合格证,型号与数量是否与要安装的部分相一致。 3、确定施工起点流向和施工步骤:本工程石材幕墙采取自下而上的安装流向。 第八部分、幕墙作业指导书1、放线、测量按土建提供的中心线、水平线、进出位线、500线以及窗台板上皮距水平线的距离,经我安装人员复测后,放钢线。为保证不受其它因素影响,上、下钢线每2层一个固定支点,水平钢线每10米一个固定支点。由水平仪检测,进出位线与中心线放线相同,每层楼由水平仪检测,相邻支座水平误差应符合设计标准,以满足幕墙正常的三维调整功能。 操作要领放线:放线从关键点开始,先放吊线(垂线),放线时要注意风力大于4级时不宜放线,同时高层、超高层建筑一般采用仪器放线而不能采用铁线吊线的方法,然后放水平线,用水准仪(有时也可用水平管)进行水平线的放线,一般的铁线放线采用花篮螺丝收紧(俗称紧仔)。测量:根据放线后的现场情况,对实际施工的土建结构进行测量。测量时注意:1、多把米尺同时测量时要考虑米尺的误差,即测量前要校尺;2、测量点要统一;3、测量结构要随时记录,记录清单要清楚明了。 2、埋件调整及补充埋件是幕墙与主体结构连结的结构件之一,埋件制作,安装的质量好坏直接影响着幕墙与主体结构的连结功能。其安装的精确程度也直接影响幕墙施工的精度及外观质量的好坏。所以作为幕墙安装施工的第一项作业,埋件无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。在施工时应先按我公司分格尺寸要求检查埋件的埋设牢固性和位置准确性。埋件锚板采用8mm钢板制成,并镀锌处理;埋件采用12×120膨胀螺栓固定。要求标高偏差不大于10mm,与幕墙垂直方向前后距离偏差不大于10mm,平行方向的左右偏差不大于10mm。并责成有关人员对全部埋件进行检查、校正,对不合格或尺寸误差较大埋件进行调整和补充。埋件在安装竖框之前,应做拉拔实验,强度合格后方可安装竖框。 3、支座安装说明:安装前检查连接件是否符合要求,是否是合格品,电镀是否按标准进行,孔洞是否符合产品标准。工艺流程:熟悉施工现场寻准埋件对准竖框线拉水平线控制水平高度及进深位置点焊检查加焊防腐记录。施工步骤:连接件安装的质量与否是关系到幕墙安装质量的一个重要环节,该部份工作还包含预埋件的偏位处理,防雷的连接等。    连接件安装之前,预埋件有偏差的需先按设计要求进行处理,无预埋件的需进行后埋处理,后埋处理采用后埋件通过膨胀螺栓与砼结构墙连接,确保安全、经济又能满足相关规范及设计要求。    连接件安装调整:连接件安装时,先宜暂时固定在节点位置,等幕墙竖料安装至少相邻三根后,调整连接件并注意相邻竖料的平整(骨架调平还可利用连接件调节孔进行调整)。    本工程连接件与埋件均通过焊接进行连接。连接件先固定在埋件上,预埋件偏差的需先按设计要求处理,无预埋件的需进行后埋处理(后埋处理采用后埋件通过植化学螺栓与砼结构墙连接),确保安全、经济又能满足相关规范要求。安装至少相邻三根竖料后,调平连接件并注意相邻竖料的平整(骨架调平还可利用连接件调节孔进行调整)。焊接需确保安全、质量以及焊缝宽厚度,及时除掉焊渣报验。    验收合格后,需进行防腐处理即涂刷防腐漆。    1、连接件安装验收   (1)验收依据:       金属与石材幕墙工程技术规范 JGJ133-2001      建筑装饰装修工程质量验收规范 GB50210-2001      钢结构工程施工质量验收规范 GB50205-2001      建筑工程质量检验评定标准 GBJ301-88   (2)质量要求:    1)严格按照图纸施工,做到无图纸或图纸不符合规范不施工;    2)焊接必须先进行点焊,待连接件调整符合要求后再行满焊;    3)埋件与连接件点焊要求必须可承受骨架重量,与作业载荷为准;     4)焊接连接的焊接长度及高度确保图纸要求,无裂纹、焊瘤、气孔、夹渣;    5)做好防腐处理;    6)做好质量及隐蔽验收记录:对每道工序的检查、验收、返工等质量情况进行详细记录。记录包括施工人员、时间、工作面位置、质量情况、返工情况、补救情况、验收人员、各项指标、验收结果等内容。经现场监理验收合格签字后进行下道工序安装。    7)连接件安装偏差控制(mm):    标高                      ±1.0(有上下调节时±2.0)    连接件两端点平等度偏差             1.0    距安装轴线水平距离               1.0    垂直偏差(上下两端点与垂线偏差) 1.0    两连接件连接点中心水平距离         1.0    相邻三连接件(上下、左右)偏差   1.0 注:支座可以单独安装,也可以与竖框同时进行。4、钢骨架安装   钢立柱安装说明:立柱安装在全部幕墙安装过程中由于其工程量大,施工不便,施工难度大、精度要求高而占有极重要的地位。如果立柱安装正确,则整个幕墙工程质量和进度都较易控制了,故此作业无论从技术上还是管理上都要分外重视。立柱是通过螺栓与连接件连接固定。安装时,将竖骨料(钢立柱)放入两连接件之间,在竖骨料与两侧连接件相接触面粘贴防腐垫片,穿入连接螺栓,并垫入平、弹垫,调平、拧紧螺丝。     施工步骤:(1)立柱定位放线     熟悉了解图纸,检查图纸是否有不清楚的地方,是否有弄不懂的问题准备所有的工器具做好准备工作在施工现场找准所开线的位置,在关键层打水平线寻找辅助层打水平线找出立柱放线定位点将定位点加固拉水平线检查水平线的误差调整误差进行水平分割复查水平分割的准确性吊垂直线检查垂直度固定垂直线检查所有放线的准确线垂点清查转角,变面位置的放线情况。(2)施工工艺     1)熟悉图纸的过程是对整个工程的了解,在施工前对图纸面的图纸作出全面的了解,弄清楚整个位置的主导尺寸,收口位置尺寸、转角、收口的处理方式,以及整个建筑设计的风格,并对整个施工组织设计有明确的认识,对施工进度的控制做到心中有数,同时根据实际情况编制切实可行的施工方法、方案。    2)在正式施工前,要进行施工准备,准备的内容有:    a、人员准备。人员准备包括:人员结构、技术水平、新旧人员的搭配等情况。    b、工器具准备。在放线前对工器具的准备要检查是否缺什么,是否使用正常,仪器是否准确,误差是否在规定范围内。    c、材料准备。    3)在施工现场找准开线部位,并对其周围环境进行了解,对照图纸将转角位、轴线位、变高变截位一一对照,以保证放线的准确性。    4)选择好关键层,将关键层清理干净,防止杂物对开线的影响,并在关键层找出关键点并固定加固好此点,并对此点用水准仪抄平,以便按需要找出水平线。    5)根据幕墙施工需要,单纯在关键层打水平还不足以确定立柱的定位,为了保证立柱安装的误差在规定范围,在放线时还需要寻找一个辅助层打水平,以保证两点形成一根定位线,辅助层可以是一个或几个,视实际情况而定,一般情况下随楼层高而定,层数越多辅助层就越多,反而亦然。     6)确定了关键层、辅助层,在关键层上寻找立柱放线的定位点。    定位点一般在变面接口处、转角处,在平面幕墙较长时可以是在平面中间,但此时必须调整位置,保证线、面空间统一。关键点不低于两个,随着各立面变化的复杂程度和整个施工方案和设计形式而决定关键点的多少。    7)找出所有的定位点。对定位点调整固定,对定位点的调整固定要求:    a、定位点误差必须足够小。    b、所用固定点材料应无明显塑性化。    c、固定必须牢固、稳定。    8)复核水平度。    从定位点拉水平线,水平线用20#铁线拉直用花篮螺栓紧仔拉紧,铁线一定要拉紧,有时可采用多个花篮紧仔拉紧的办法。在拉水平线之前要对水平度进行复核,误差一定要小于1 mm。9)在水平线拉好后,防止出现误差,要求对拉好的水平线进行水平度复核,复核时一定要将铁线调至水平状态,必要时可在中间加辅助支点,以避免铁线下挠。 10)进行水平分割水平线拉好调整后,进行水平分割,进行水平分割前必须做好以下准备工作:a、查看图纸分格;b、明了分格线与定位轴线的关系;c、准备工具,同时对圈尺等测量仪器进行调校;d、确定分割起点的定位轴线。整个准备工作做好后着手水平分割,一般三人同时进行,一人主尺,一人复尺,一人定位。每次分割后都要进行复检。      11)对水平线分割的准确性的检查,在每次水平分割线分割完毕后都要求对此进行复查,方法有两种:    a、按原来的分割方法进行复尺,并按总长、分长复核闭合差。    b、按相反方向复尺,并按总长、分长复核闭合差。以上复查如出现分割误差大于2mm则需要重新进行分割。    12)水平分割确定后,我们就需要根据水平分割吊垂直线,吊垂直线时应注意:    a、固定好吊线支座;    b、每根线都在分割点上;    c、分割点必须准确无误;    d、吊线时必须先察看是否有排栅或其它东西挡住;    e、所吊垂线代表一根立柱的安装位置,这就要求我们对水平分割与所吊垂线必须完全吻合;    f、在风力4级时不宜吊垂线;    g、吊线时,吊垂的重量根据情况可用重法码的办法来减少风力对其的影响;    h、高层、超高层是采用经纬仪配合吊线。吊垂线是一根一根的吊,同时用经纬仪进行辅助工作,如无外排栅的工程其垂直放线尽量使用经纬仪控制。    13)检查垂直度有:    a、经纬仪检查法:经纬仪检查是用经纬仪作为垂直验证,从所吊垂线中选择几个垂线用经纬仪进行复检,检查出误差要记录并寻找原因进行调整,这是一种最准确的办法;    b、水平辅助层定位点重合复检法;通过查看辅助层分割点与定位层分割点是否重合来检查垂直吊线的准确性;    c、自由复检法;任意选择一层作为检查层或选择一边区域进行复检,具体做法参照a)、b),得出误差数据后进行分析、记录、处理。这是由于有时赶工,时间紧的情况下的应急办法,一般情况下不采取。14)固定垂直线,为防止受外力的影响在调整好的垂直线要进行固定;固定时固定稳、准,同时避免外界冲力对其影响,同时,要注意对所放线的保护,有条件的对固定完毕的垂直线用经纬仪重新校正    15)至上道工序操作止,放线部分工作基本完成,随后将进行立柱的安装阶段,为保证安装阶段准确无误,对所放的线要进行全面验收复查;对不同区域进行互查,以保证不出错;保证其准确性是检查的重点,特别是转角位置的放线情况,由于转角位置玻璃分格位与立柱分格位不在同一位置,故放线时一定要注意换算,同时要反复查对以防搞错。   (3)立柱安装立柱安装在全部幕墙安装过程中由于其工程量大,施工不便,精度要求高而占有极重要的地位。如果立柱安装正确,则整个工程进度都较易控制了,故此作业无论从技术上还是管理上都要分外重视。    1)工艺流程检查    立柱型号、规格对号就位梁上端穿螺栓固定三维方向调整。    2)施工工艺    a、检查立柱型号、规格安装立柱之前先熟悉图纸,同时熟悉订料图
