宽城兆丰东澄棚户区施工组织设计.doc

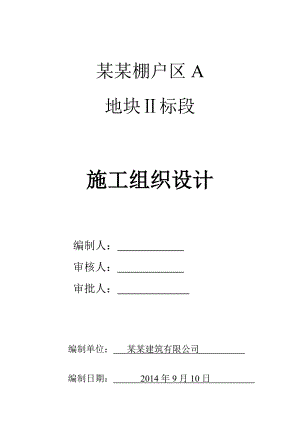

某某棚户区A地块标段施工组织设计编制人： 审核人： 审批人： 编制单位： 某某建筑有限公司 编制日期： 2014年9月10日 目 录第一章:编制依据第二章:工程综述 一、招标文件摘要 二、工程概况 三、施工现场环境 四、本工程施工特点、难点、重点第三章:施工部署 一、项目班子组成及资历状况 二、项目管理目标 三、总施工顺序 四、总工期计划 五、施工机具、劳动力使用计划 第四章：现场平面布置 第五章:施工准备 一、技术准备 二、生产准备 第六章:施工方法及主要技术措施一、施工综合工艺选择 二、施工测量 三、土方施工 四、基础工程施工 五、主体结构施工 六、屋面工程 七、装修施工 八、安装工程 九、季节施工措施第七章:施工管理措施 一、工程质量保证措施 二、安全生产保证措施 三、文明施工保证措施 四、成品及半成品保护措施 五、施工进度计划及保证措施第八章:施工节能降耗主要措施第九章:新科技、新技术、新工艺、新材料的应用及效果第十章:质量服务 第十一章:附表 （）拟投入的主要施工机械设备表 （）劳动力计划表（3）施工总平面图（4）临时用地表 第一章、编制依据本章主要内容【编制依据】1. 某某棚户区A地块标段施工总承包招标文件2. 中国建筑上海设计研究院有限公司出具的某某棚户区A地块标段施工图3.同类工程施工技术质量管理文本,有关高层建筑施工手册、技术参考文献4.有关工程图纸设计答疑文件5.主要规程、规范 (1).建筑结构荷载规范 GB50009-2012 (2).工程测量规范GB50026-2007 (3)建筑地基基础工程施工质量验收规范GB50202-2002 (4).砌体工程施工质量验收规范GB50203一2002 (5).混凝土结构工程施工质量验收规范GB50204一2012 (6).建筑装饰装修工程施工及验收规范 GB50210-2001 (7).屋面工程质量验收规范GB50207-2002 (8).地下室防水工程质量验收规范 GB50208-2002 (9).钢筋混凝土高层建筑结构设计与施工规程 JGJ3-2010 (10).钢筋机械连接通用技术规程 JGJ107-2010 (11).建筑地面工程施工质量验收规范 GB50209-2002 (12).高层建筑箱形与筏形基础技术规范 JGJ6-80 (13).混凝土泵送施工技术规程 JGJ/T 10一95 (14).钢筋焊接及验收规程 JGJ18-2003 (15).钢筋焊接接头试验方法 JGJ/T27-2001 (16).建筑机械使用安全技术规程 JGJ33-2001 (17).施工现场临时用电安全技术规程 JGJ46-88 (18).外墙饰面砖工程施工及验收规范 JGJ l26一2000 (19). 建筑工程冬期施工规程 JGJ104-97 (20). 建筑基坑支护技术规程 JGJ 120-99 (21). 高层建筑混凝土结构技术规程 JGJ3-20106. 主要图集 (1).混凝土结构施工图平面整体表示方法制图规则和构造详图 11G101一l、11G1012、11G101-3 (2).建筑物抗震构造详图 11G3291、3 (3).框架结构填充小型空心砌块墙体结构构造02SG614 (4).G101系列图集施工常见问题答疑图解08G101-117. 主要标准 (1). 建筑工程施工质量统一验收标准 GB50300-2001 (2). 建筑给排水及采暖工程质量检验评定标准 GB50242一2002 (3). 建筑电气安装工程质量检验评定标准 GBJ303-88 (4). 通风与空调工程质量检验评定标准 GBJ304一88 (5).电梯安装工程质量检验评定标准 GBJ310-88 (6).建筑施工安全检查标准 JGJ59-2001 8. 主要法规 (l). 建筑法 (2). 环境保护法 (3). 建筑安全法规及文件汇编 (4). 关于住宅有关问题的通知 冀建质2003 318号 (5). 控制楼板,墙体开裂等技术问题的规定 承市建200346号 (6).公司质量手册、质量管理程序文件和作业指导书第二章、工程综述 本章主要内容 招标文件摘要 工程概况 施工现场环境 施工特点、难点、重点 主要工程量一览表【工程综述】一.招标文件摘要1. 工程名称：某某棚户区A地块标段2. 工程地址: 承德市宽城县山后村3. 建设单位: 宽城兆丰房地产开发有限公司4. 设计单位: 中国建筑上海设计研究院有限公司5. 总建筑面积: 576506结构形式及层数：本工程为地下一层，地上一二层为商业办公，三十八层为住宅，结构形式框架结构、剪力墙结构。7. 承包范围: 图纸范围内的土建工程施工总承包。8. 计划要求工期: 总工期450日历天 9. 要求质量标准: 合格二、工程概况 该工程总建筑面积57650平方米；装修：普通装修；建筑高度：55.45米。(一)结构概况:1、基础形式：筏板基础。2、地上结构形式：全现浇钢筋砼框架结构、剪力墙结构。3、围护结构：砼加气砌块。(二建筑概况1、建筑物耐久年限为50年。2、建筑混凝土环境类别主体结构地上部分除厨房、厕所、浴室等潮湿环境为二a类外均为一类，地下及地上露天构件二b类。3、建筑结构抗震等级为四级，建筑设防类别为标准设防类（丙类）。4、外墙面为装饰涂料、砖面层。5、底板（包括后浇带）： 1、100厚C15混凝土垫层。2、20厚1:2.5水泥砂浆保护层3、3+3厚BAC自粘防水卷材。4、隔离层：0.4厚聚乙烯薄膜一层5、50厚C20混凝土保护层。 6、底板钢筋结构混凝土C30P6。外墙：1、外墙钢筋结构混凝土C30P6。2、基层处理剂一层。3、3+3厚BAC自粘防水卷材。4、50厚挤塑聚苯乙烯泡沫板保护层屋面：级防水采用3+3mm厚BAC改性沥青自粘防水卷材，级防水采用4mm厚BAC改性沥青自粘防水卷材。6、内墙饰面水泥砂浆抹面。7、散水全部采用细石混凝土散水。 (三)水、电、暖概况: 电气工程包括:照明、动力、配电柜、箱、表、防雷接地系统、智能电气系统包括:电视、电讯网络、语音对讲、火灾报警； 本工程暖、卫通风与消防工程包括:给水、排水、采暖、消防；三、施工现场环境：场区南侧为南环路，西侧为小区道路，场地平整。施工占地区域外的可利用临建场地狭小。施工场地以外建生活区。四、本工程施工特点、难点、重点： 本工程建筑子项多，系统功能齐全，施工工序复杂,质量要求高。 根据本工程的施工设计特点、施工环境,就本工程的一些重大施工技术安排投标人阐述如下: 1.工程占地面积大,开挖深度深,土方根据场区内回填土用量决定是否外运。 2、本工程场区轴线控制测量采用全站仪、经纬仪,采用平面直角坐标与竖向坐标结合的方法复核。3、本工程施工工期内逢两个冬期,两个雨季,季节性施工技术措施是确保工程质量的重要环节。4、本工程施工,工作面大,工序安排复杂,多专业队伍配合施工,对项目部管理、协调、组织能力要求较高,主要施工管理措施。 5、施工现场占地大,环境保护与文明施工、现场策划布置等详见第六章相关措施。第三章、施工部署本章主要内容 项目班子组成及资历情况 项目管理目标 总施工顺序 总工期计划 施工资源配置 【施工部署】一、 项目班子组成及资历状况 项目部由公司授权组建，统筹安排各子项工程施工顺序，施工工期，场区规划，大型机械配备，主要施工周转物资供应等，统一调度现场施工劳动力。附：组织管理机构图：项目班子组成及资历 职务姓名职称执业或职业资格证明证书名称级别证号专业单位项目经理胡彦良建造师资格证书贰级00017038建筑工程宏昌公司土建施工员张志文工程师资格证书08034960建筑工程宏昌公司技术负责人王路广工程师资格证书0215764建筑工程宏昌公司技术员王凤强助理工程师资格证书0325026建筑工程宏昌公司质检员郝君魁工程师资格证书00050311建筑工程宏昌公司安全员王显工程师资格证书冀建安C（2009）0007710建筑工程宏昌公司水暖施工员刘永工程师资格证书08027350给排水宏昌公司电气施工员李长清助理工程师资格证书08026680建筑电气宏昌公司材料员胡岩助理工程师资格证书08025172建筑工程宏昌公司资料员何艳双资格证书建筑工程宏昌公司预算员杨晓宇资格证书08027970工程造价宏昌公司二、项目管理目标:1、质量目标:项目部要求:分项分部工程一次验收合格率100%,工程质量目标:合格。2.工期目标 本工程业主要求工期450日历天,我公司计划工期450天,拟于2014年9月1日开工,2015年12月30日竣工。3.安全目标 杜绝重大伤亡事故、火灾事故和人员中毒事故的发生,轻伤频率控制在万分之四以内。4.环境保护和文明施工目标 按照IS014000环境管理标准,实现施工现场无尘、无污染、低噪绿色环保管理,确保"河北省安全文明工地"。5、科技创新管理目标: 根据公司质量管理和序文件,结合本工和施工情况,本项目的科技创新目标为: 、施工现场防护及用电保护； 、新型模板施工工法三、总施工顺序： 根据本工程特点和布局,按六个施工顺序阶段组织施工: 第一阶段为土方施工及地基处理阶段;第二阶段为地下结构施工阶段;第三阶段为地上主体结构施工阶段；第四阶段为砌筑及内隔墙安装施工阶段；第五阶段为内外装饰及设备安装阶段；第六阶段为室外工程。1.土方施工±0.000以下结构施工阶段及地基处理阶段 土方机械开挖基础处理基础验收基础结构施工2.主体结构施工: 复测放线柱扎筋予留予理隐蔽验收浇砼楼板梁模及施工缝处理扎筋予埋隐蔽验收浇筑砼养护。3.内外装饰： 室内:先湿作业,后干作业；先地面,后墙面；先粗装修,后精细装修。 放线砌筑轻质隔墙地面湿作业门窗安装各类管道架设、电气穿线卫生间等墙面。 室外:由上而下,先墙面,后地面散水。 施工脚手架结构外墙面基层处理上部涂料下部石材饰面立面清理散水、道路。四、总工期计划： 工期目标:土方、基础结构施工60天,地上结构施工200天，冬休90天,二次结构施工100天,装饰装修、水电暖通安装、室外工程150天,施工持续期699日历天。（ 施工进度计划横道图附后）。五、施工机具、劳动力使用计划： 1、施工机具使用计划设备名称型号 功率(KW) 单位 数量 使用部位塔吊QTZ40 4OKW台2垂直运输塔吊QTZ611360KW台1垂直运输施工升降机SC200/20030KW台5垂直运输砼输送泵HBT6088KW台2输送砼混凝土布料器FB10-125 台2砼布料搅拌机JZC500 15KW台4搅拌砂浆用平板式振动器2.OKW2.OKW台4结构施工插入式振捣器 5030 0.8KW 台10结构施工空气压缩机 0.9m32.5KW台2 结构施工平板电动夯实机 HW011.5KW 台2 回填土 电弧焊机BN-500 25KW 台4钢筋连接木工圆盘锯MJ2255.5KW台6木工制作木工刨床MB4033.5KW台2钢筋加工钢筋切断机GJ407.5KW台4钢筋加工钢筋调直机 TZ-10 5.5KW台2钢筋加工钢筋弯曲机GJ40 3.OKW台4钢筋加工 砂轮角磨机 UN-400 lKW台 2 2、劳动力使用计划工种按工程施工阶段投入劳动力情况临建设施地下结构施工地上结构施工二次结构装修安装施工木工、模板工1060120205钢筋工508010混凝土工202015架子工10205机修、钳焊4666砌筑、抹灰工10540200门窗制安工40油漆、涂料工40防水420510电气安装工4583020水暖安装工256620其他（机械、警卫、场卫）1510122020合计301942821393613. 施工仪器配置一览表序号仪器名称单位数量备 注1全站仪1用于定位坐标、平面控制、投测轴线,仪器测角读数可精确到2秒1TDJ2E 激光经纬仪1用于平面控制、投测轴线,仪器测角读数可精确到2秒。2DZJ3激光垂准仪1高层建筑专用于轴线垂直传递测量, 一测回垂准测量标准偏差1/4万 3DZS3-1自动安平水准仪3标高的测量与传递 4无线对讲机套10 分别用于放线信息传递；塔吊指挥工通讯联络；混凝土浇筑作业前后台联络等。5100m钢卷尺把2 用于轴线量测6 环 刀 套1回填土取样7砂浆试模 组6 8 混凝土试模组6其中有3组抗渗试模9质检用具套2 4、水暖、机电安装机械设备资源序号机具名称 规 格功率 单位数量 1电动套丝机 TR300 2.5KW台62电动液压煨弯机15-70 2.5KW台23液压开孔机 500.8KW 台24手电钻6-120.6KW台 10 5电锤8-250.75KW台106绝缘摇表台2 7万用表台2 8电焊机 ZX-1025KW台 49 电缆压接钳2.5KW台4 10 移动电箱台1211 手动套丝机TY550 台 2 12手动弯管器 SD-3台10 13 压力钳及案子台6 14 砂轮切割机UY 100 0.6KW台2 15气焊设备 套 4 16手动打压泵台217管道疏通机1.5KW台2 5、施工周转物资资源序号 名称 规格 单位数量 备注1竹胶板10-15厚 m210000 墙、柱、板模板2方木 5O×100M³150 用于平板模板龙骨3脚手架扣件标准万个 4用于脚手架搭设4 水平安全网标准 m26000水平防护网 5脚手板标准块1500 脚步手架上跳板6钢管48T400内外架手操作防护7编织布m 21000 防护、遮挡、覆盖 8 密目安全网m 210000 外脚手架外围护9U形卡12个8000 10现场配电箱个 40 11 止水螺栓16个 20000 12丝杠个9000 13施工照明镝灯500KW个814施工照明碘钨灯 lKW只3015干式灭火器材套1016泵管125m300 第四章：现场平面布置本章主要内容场区位置建筑物位置场区维护场区道路材料码放位置机械布置位置水源及线路布置电源及线路布置生产加工区生活区办公区安全标识牌位置垃圾分类存放位置现场平面布置 一、施工现场平面布置 1、场内道路、地面硬化及排水： 现场大门的布置:现场西侧入口大门设置1个、南侧入口大门设置1个。 交通道路由甲方指设的入口进入施工现场,场内布置6m宽道路,满足安全消防和场内交通运输货流量的需要。 场区地面全部采用C20混凝土硬化,厚度120mm。硬化地面施工前,将场内排水暗沟,及污水过滤井施工完成。 2、材料仓库的布置 布置原则:各类材料堆放接近使用地点,纵横向排列顺序与场内线路平行,装卸时间长的材料库不靠路边。 水电专业工具库设置在场区西北角,其它零星小件、工具库分设于各工区。 氧气、乙炔等易燃易爆品布置在边远、人流少的安全地带。 3、砂浆搅拌站的布置 本工程装修阶段现场需用砂浆,以及砌筑阶段需要进行砂浆搅拌,在现场设砂浆搅拌机两台。 4、临时行政、办公房的布置 现场办公室布置位置见平面图。 工人宿舍、食堂,设于场内。 5、临时水、电管网及消防布置 .临时总配电站由业主指定, .管网沿道路布置,供电线路与其它管道埋设须按照规范要求,避开距离大于1米。 .供水、供电主干线采用枝干状布置。 .管线穿过道路处均套以铁管,电线用直径4880的钢管,电缆用直径l00mm钢管,并埋入地下0.8米。 .过冬施工,临时水管线埋在冰冻线以下,(本工程冻土深度为1.4m,明露水管线采用保温带包裹。 .消火栓布置最大间距不大于120m,距拟建工程主体不大于25m,不小于5m,距路边不大于2m。 .木工房及易燃、易爆品堆放区除设置消火栓接口,且布置干式灭火器。 .现场大中型机械配电箱采用一机一箱控制。 6、.现场安全文明生产维护布置 .在场区主干道显要处设置"七牌一图",安全提示栏。 .现场的井、坑、孔洞加堵盖或围栏,栏面漆红白色醒目线。 .脚手架,塔吊在雨季有防雷接地设施,高架顶装有夜间红灯。 .在场区内主要人流活动区,进行植物绿化,美化现场施工环境。 7.塔吊布置 见平面图。 8.模板堆放布置 主体施工阶段,模板落地周转清理设专区,位置参照施工平面布置图。 9.双笼人货两用电梯布置 结构施工及装修阶段设置双笼入货两用电梯,布置位置便于人员通行及材料运输方便。 10.固定砼地泵布置 HBT60 砼地泵布置位置见总平面图。二、临时用水、用电设计 1.现场临时用水设计 (1)施工用水量计算如下: 现场施工用水: q1=1.05(300×10+200×750+150×50)×1.5/(8×3600)=8.771/s 施工现场生活用水量: q2=500×20×1.3/(8×3600×1)=0.451/s 施工机械用水: q:t=1.05×2×300×1.5/(8×3600)=0.0331/s 消防用水量:本工程施工现场在25ha内,的规定,故消防用水 q4210(L/s)。 总用水量计算,因现场面积小于5ha,而q1+qz+q:1+q44.77+0.45+ 0.033=9.253;小于q4=10:故取 总用水量Q=10(L/s)。 施工主干管供水管径计算:施工用水流速v=1.2m/s. 施工水干管供水管径: D=4Q/(×v×1000) =4×9.253/(×1.3×1000) =0.095m, 取D=l00mm。 同样计算得消防管管径D=l00mm (2)现场给水系统设计: 现场设置施工用临时消防水池。 由于本工程施工周期较长,地上结构施工用水量较大,从安全实际需要出发,现场平面相对独立布置施工用水及消防用水管路。施工现场设100消防管网如平面布置图,沿场区周围共设2个地下式 65消火栓： 楼内的消防管布置,沿各楼核心管道井内竖向设立管,结合本工程的消防设计,利用设计消防管进行主楼内的消防供水。 2.施工用电设计: 计算各分项电流： 塔吊：Pe=2Pn=2×40× =51KW I=Kx×Pe÷（ ×UeCOS）=0.3×51÷（×0.38×0.7）=33A 3I=3×33=99A 双笼人货电梯： I=Kx×Pe÷（ ×UeCOS）=0.3×20÷（×0.38×0.7）=13A 5I=5×13=65A 砼输送泵： I=Kx×Pe÷（ ×UeCOS）=0.7×88÷（×0.38×0.7）=133A 2 I=2×133=266A 插入式振捣器： I=Kx×Pe÷（ ×UeCOS）=0.7×0.8÷（×0.38×0.7）=1A 4 I=4×1=4A 打夯机： I=Kx×Pe÷（ ×UeCOS）=0.8×1.5÷（×0.38×0.7）=3A 木工刨床： I=Kx×Pe÷（ ×UeCOS）=0.7×3.5÷（×0.38×0.7）=5A 4 I=4×5=20A 钢筋切断机： I=Kx×Pe÷（ ×UeCOS）=0.7×7.5÷（×0.38×0.7）=11A 4 I=4×11=44A 钢筋调直机： I=Kx×Pe÷（ ×UeCOS）=0.7×5.5÷（×0.38×0.68）=9A 2 I=2×9=18A 钢筋弯曲机： I=Kx×Pe÷（ ×UeCOS）=0.7×3÷（×0.38×0.7）=5A 4 I=4×5=20A 污水泵： I=Kx×Pe÷（ ×UeCOS）=0.7×5÷（×0.38×0.7）=11A 电焊机： I=Kx×Pe÷（ ×UeCOS）=0.7×25÷
