    富力盈凯广场临时用电施工组织设计.doc

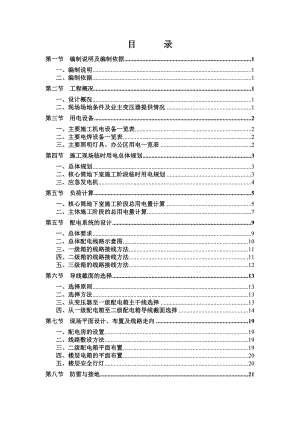

    目 录第一节 编制说明及编制依据1一、编制说明1二、编制依据1第二节 工程概况1一、设计概况1二、现场场地条件及业主变压器提供情况1第三节 用电设备2一、主要施工机电设备一览表2二、主要电焊设备一览表2三、主要照明灯具、办公区用电一览表2第四节 施工现场临时用电总体规划3一、总体规划3二、核心筒地下室施工阶段临时用电规划3三、应急发电机4第五节 负荷计算5一、核心筒地下室施工阶段总用电量计算5二、主体施工阶段的总用电量计算7第五节 配电系统的设计9一、总体要求9二、总体配电线路示意图10三、一级箱的线路接线方法11四、二级箱的线路接线方法11五、三级箱的线路接线方法12第六节 导线截面的选择13一、选择原则13二、选择方法13三、从变压器至一级配电箱主干线选择13四、从一级配电箱至二级配电箱导线截面选择14第七节 现场平面设计、布置及线路走向19一、配电房的设置19二、线路敷设方法19三、二级配电箱平面布置19四、楼层电箱的平面布置20五、楼层安全行灯20第八节 防雷与接地21一、防雷接地21二、保护接地21三、保护接零21第九节 施工现场配电房、配电箱、配电线路的要求23一、配电室23二、配电箱及开关箱23三、施工现场的配电线路26第十节 安全用电措施及电气防火措施28一、安全用电管理体系28二、安全用电管理29三、安全用电防火措施29第十一节 触电急救32一、人工呼吸法32二、心脏按摩法32第十二节 附图33第一节 编制说明及编制依据一、编制说明 1、本工程为超高层建筑,在临时用电施工组织设计中主要考虑钢结构施工、塔吊、施工电梯、各类主要土建施工机械、钢筋加工机械、水泵、照明等用电。2、施工现场临时用电安全技术规范(JGJ46-2005)规定:施工现场临时用电设备在5台及以上或者设备总容量在50kW及以上者,应编制用电组织设计。3、本施工组织中未尽事宜,请参考施工现场临时用电安全技术规范JGJ46-2005。二、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99民用建筑电气设计手册第二节 工程概况一、设计概况某某新城J1-1地块某某广场项目主体工程位于广州市某某新城核心商务区,用地面积7942,总建筑面积,其中地上,地下32631 ,工地北面是花城大道,南面是富力中心,西面是华夏路,东面是广州标志性建筑西塔,盈凯广场地上68层,地下5层,塔楼总高度288米。二、现场场地条件及业主变压器提供情况某某新城J1-1地块富力·盈凯广场工程基坑平面呈不规则长方形,长约90m,宽约80 m,周边场地十分狭窄。业主方提供的变压器位置位于场地西南角,距基坑西南角约30m,在主体结构施工时,共提供3台变压器供电,每台630kVA。在施工至核心筒正负零之前,业主只提供一台630kVA变压器。第三节 用电设备一、主要施工机电设备一览表用电设备型号功率kW台数施工电梯SC200/200GZ304塔吊QTD4801502压刨MB20611.54圆盘锯MJ10434电钻110平板振动器ZW61.18插入式振动棒ZX251.118抽水机412土建其它用电50钢筋调直机103钢筋弯曲机34钢筋切断机54钢筋套丝机33栓钉机1002空压机0.6立方米7.54钢结构其他零星用电100二、主要电焊设备一览表用电设备型号功率kVA台数二氧化碳焊机3616直流焊机AX-500-7268交流电焊机154对焊机1001三、主要照明灯具、办公区用电一览表用电设备型号功率kW台数地下室照明21照明用电40其它用电50空调1.525电脑0.2530厨房设备8其他20第四节 施工现场临时用电总体规划本工程从土方开挖到主楼竣工验收跨越的时间长,涉及的各专业、工种繁多,施工现场的临时用电负荷量大,各阶段用电设备不尽相同。本方案根据工程进度情况划分成核心筒地下室施工阶段和主体施工阶段进行用电设计。一、总体规划根据工程具体情况,现场拟定设配电房2个(施工现场西南角、东南角,具体位置详见第十二节附图),3个一级箱,10个二级箱(1#变压器接1个一级箱,6个回路;2#变压器接1个一级箱,3个回路;3#变压器接1个一级箱,1个回路)。其中:回路编号用途备注1#钢结构施工每五层一设置2#钢结构施工每五层一设置3#施工电梯4#塔吊5#塔吊6#钢筋加工场7#地下室裙房逆作区包括照明、结构施工作业面8#楼层土建用电含爬模系统、照明用电9#现场办公室10#水泵房二、核心筒地下室施工阶段临时用电规划核心筒地下室施工阶段临电布置应充分考虑后面主体施工阶段临电布置,尽量减少线路和电箱的变化。确有必要变化的,考虑一次改变到位,尽量避免主体施工阶段出现同一供电设施的二次改变。在核心筒施工至±0.000前,业主只提供一台变压器(630kVA,编号1#变压器),接至场地西南角配电房,拟接1个一级箱,6个二级分箱,其中:回路编号用途主体结构施工线路改动情况备注4#塔吊保持不动,至塔吊拆除6#钢筋加工场待2#变压器装好后,转接至2#变压器7#人工挖孔桩保持不动,挖孔桩施工完成后,转入地下室钢柱焊接施工用电、最后转入逆作区施工);8#核心筒土建施工保持不动,随楼层数上升至地上部分9#现场办公室待2#变压器装好后,转接至2#变压器10#水泵房保持不动,至竣工三、应急发电机为应对突发情况,确保紧急状态下工程的施工安全和施工进度,本工程拟在1#配电房处(场地西南角)设置1台400V/250kVA的应急发电机接于1#一级配电箱,将施工电梯、塔吊、水泵房、混凝土振捣设备、应急灯照明用电等因工艺及安全问题不能停电的负荷接入1#配电箱,安装电器开关互锁及自动切换发电回路,确保紧急状态施工安全。现场发电机功率不足以维持1#一级箱所接全部设备,故而拟定如下分配:施工电梯确保一台的正常使用,确保工人及时上下,塔吊用一台,停一台,具体情况根据现场调度。第五节 负荷计算本工程按核心筒施工至±0.000前后分为两个施工阶段,即核心筒地下室施工阶段和主体施工阶段。根据我局类似超高层施工经验,主体施工阶段的施工用电量最大,另外,本工程核心筒地下室施工阶段和主体施工阶段用电线路会做局部调整,因此,本方案对核心筒地下室施工阶段用电量和主体施工阶段用电量分别计算。本方案采用需要系数估算法按以下公式进行计算:P计=1.05(K1P1/cos+K2P2+ K3P3+ K4P4)式中 P1 电动机额定功率(KW);P2 电焊机额定功率(KVA);P3 室内照明容量;P4 室外照明容量;cos 电动机的平均功率因数(一般取用0.650.75,最高0.78。本方案中取0.75);K1、K2、K3、K4 需要系数参见下表P计 总视在计算负荷或供电设备总需要容量需要系数K值用电设备数量需要系数备注K数值为使计算结果接近实际,各需要系数应根据不同工作性质分类选取一般电动机310台1130台30台以上K10.70.60.50.5加工厂动力设备电焊机310台10台以上K20.60.5室内照明K30.8室外照明K41.0一、核心筒地下室施工阶段总用电量计算核心筒施工至±0.000前1#变压器用电量统计用电设备型号功率kW台数需要系数合计塔吊QTD48015010.690钢筋调直机1030.618钢筋弯曲机340.67.2钢筋切断机540.612钢筋套丝机330.65.4压刨MB20611.540.627.6圆盘锯MJ104340.67.2电钻160.63.6平板振动器ZW61.180.65.28插入式振动棒ZX251.1180.611.88其它用电500.630电动机用电合计218.16交流电焊机1540.636对焊机10010.660电焊机用电合计96照明用电400.832空调1.5250.726.25电脑0.25300.75.25厨房设备80.75.6其他200.714地下室照明210.816.8照明用电合计99.9511.12P变=1.05P计=511.12=536.67kVA由上表可见,在核心筒施工至±0.000前施工阶段,总用电量为536.67KVA,业主提供的一台630kVA能满足上施工要求。二、主体施工阶段的总用电量计算核心筒施工至±0.000后,业主加设2台630kVA变压器,施工现场总变压器数量达到3台共1890kVA。根据第四节施工现场临时用电总体规划中对各线路的规划设计,现对各变压器负荷计算如下:1#变压器负荷用电设备型号功率kW台数需要系数合计施工电梯SC200/200GZ3040.672塔吊QTD48015020.6180压刨MB20611.540.627.6圆盘锯MJ104340.67.2电钻1100.66平板振动器ZW61.180.65.28插入式振动棒ZX251.1180.611.88真空抽水机4120.628.8电动机用电合计338.76地下室照明210.816.8照明用电400.832其它用电500.735照明用电统计83.8562.2542#变压器负荷用电设备型号功率kW台数需要系数合计二氧化碳焊机3680.6172.8直流焊机AX-500-72640.662.4交流电焊机1540.636对焊机10010.660电焊机用电合计331.2钢筋调直机1030.618钢筋弯曲机340.67.2钢筋切断机440.69.6钢筋套丝机330.65.4栓钉机10010.770空压机0.6立方米7.520.710.5其他零星用电400.624电动机用电合计144.7空调1.5250.622.5电脑0.25300.64.5厨房设备80.64.8其他200.612合计43.8596.333#变压器负荷用电设备型号功率kW台数需要系数合计二氧化碳焊机3680.6172.8直流焊机AX-500-72640.662.4电焊机用电合计235.2栓钉机10010.770空压机0.6立方米7.520.710.5其他零星用电500.630电焊机用电合计110.5401.66P变=1.05P计1#变压器:1.05*562.25=590.37kVA2#变压器:1.05*596.33=626.15kVA3#变压器:1.05*401.66=421.74kVA根据上述计算,任何一台变压器的实际施工容量均小于额定容量630kVA,业主提供的变压器满足施工用电要求。第五节 配电系统的设计一、总体要求1、现场采用380V低压供电,设三个一级箱,内有计量设备,采用TN-S系统供电(如下图),施工现场临时用电实行“三相五线制”。 二、总体配电线路示意图三、一级箱的线路接线方法 一级箱接线方法示意图 一级箱接线方法实物照 四、二级箱的线路接线方法 二级箱接线方法示意图 二级箱接线方法实物照五、三级箱的线路接线方法1、动力开关箱 动力开关箱接线方法示意图 动力开关箱接线方法实物照2、照明开关箱 照明开关箱接线方法示意图 照明开关箱接线方法实物照第六节 导线截面的选择一、选择原则业主现场只提供三台630kVA变压器,现场配电需按负荷总量进行优化选择,根据每个施工区域的需求进行配置。本临电方案导线截面选择包括:1、从甲方提供的专用的变压器中引出接驳至配电房一级配电箱的主干线;2、从一级箱至二级箱干线。二、选择方法首先按照需要系数估算法算出每个回路的实际用电量,根据实际用电量分三步选择导线截面:1、按导线允许电流选择导线截面2、按导线电压降选择导线截面3、按导线机械强度选择导线截面所选导线截面用同时满足以上三个条件,以其最大导线截面作为最后确定值。三、从变压器至一级配电箱主干线选择1、1#变压器至1#一级配电箱由前面的各阶段各变压器用电量统计表可知,1#变压器在核心筒地下室施工阶段和主体施工阶段的用电量分别是522.14kVA和562.25 kVA,本着少改动,一次到位的原则,我们选用最大值562.25kVA进行计算。a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×562.25)/(31/2 ×380)=854.63A;查简明施工计算手册937页表17-31,选用300mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=401.66*100/(77*7)=74.5 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用 3*300+2*150电缆。2、2#变压器至2#一级配电箱由前面的各阶段各变压器用电量统计表可知,2#变压器在主体施工阶段的用电量分别为626.78 kVA。a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×626.78)/(31/2 ×380)=953.42A;查简明施工计算手册937页表17-31,选用300mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=401.66*100/(77*7)=74.5 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*300+2*150电缆。3、3#变压器至3#一级配电箱由前面的各阶段各变压器用电量统计表可知,3#变压器在主体施工阶段的用电量分别为441.98kVA。a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×401.66)/(31/2 ×380)=610.98A;查简明施工计算手册937页表17-31,选用240 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=401.66*100/(77*7)=74.5 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*240+2*120电缆。四、从一级配电箱至二级配电箱导线截面选择1、1#、2#回路导线截面选择1#回路(钢结构1)用电设备型号功率kW台数需要系数K1合计二氧化碳焊机3680.6172.8直流焊机AX-500-72640.662.4栓钉机10010.770空压机0.6立方米7.520.710.5其他零星用电500.630401.66 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×401.66)/(31/2 ×380)=610.52A;查简明施工计算手册937页表17-31,选用240 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=401.66*300/(77*7)=223 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*240+2*120电缆。2、3#回路导线截面选择3#回路(施工电梯)用电设备型号功率kW台数需要系数合计施工电梯SC200/200GZ3040.784117.60 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×117.6)/(31/2 ×380)=178.75A;查简明施工计算手册937页表17-31,选用35 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=178.75*100/(77*7)=33.16 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*35+2*16电缆。3、4#、5#回路导线截面选择4#回路(塔吊1)用电设备型号功率kW台数需要系数合计塔吊QTD48015011150210.00 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×210)/(31/2 ×380)=319.2A;查简明施工计算手册937页表17-31,选用95 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=210*200/(77*7)=77.9 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*95+2*50电缆。4、6#回路导线截面选择6#回路(钢筋加工场)用电设备型号功率kW台数需要系数合计钢筋调直机1030.618钢筋弯曲机340.67.2钢筋切断机440.612钢筋套丝机330.65.4交流电焊机1540.636对焊机10010.660157.08 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×157.08)/(31/2 ×380)=238.76A;查简明施工计算手册937页表17-31,选用95 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=157.08*50/(77*7)=14.57 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*50+2*25电缆。5、7#回路导线截面选择7#回路(地下室裙房逆作区1)用电设备型号功率kW台数需要系数合计压刨MB20611.540.627.6圆盘锯MJ104340.67.2电钻160.63.6平板振动器ZW61.140.62.64插入式振动棒ZX251.1100.66.6地下室照明210.816.866.70 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×66.7)/(31/2 ×380)=101.38A;查简明施工计算手册937页表17-31,选用16 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=160.44*50/(77*7)=14.88 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*16+2*16电缆。6、8#回路导线截面选择8#回路(楼层土建用电及照明)用电设备型号功率kW台数需要系数合计平板振动器ZW61.140.62.64插入式振动棒ZX251.180.65.28照明用电400.832其它用电500.73593.69 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×93.69)/(31/2 ×380)=142.41A;查简明施工计算手册937页表17-31,选用25 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=93.69*300/(77*7)=52.15 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*70+2*35电缆。7、9#回路导线截面选择9#回路(办公区用电)用电设备型号功率kW台数需要系数合计空调1.5250.622.5电脑0.25300.64.5厨房设备80.67其他200.61246 a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×46)/(31/2 ×380)=69.92A;查简明施工计算手册937页表17-31,选用16 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=46*100/(77*7)=8.53 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*10+2*10电缆。8、10#回路导线截面选择10#回路(水泵房)用电设备型号功率kW台数需要系数合计真空抽水机4120.628.840.32a、按导线允许电流选择导线截面I=1000P/(31/2 ×U)=(1000×40.32)/(31/2 ×380)=61.28A;查简明施工计算手册937页表17-31,选用10 mm2BX铜芯橡皮线。b、按导线电压降选择导线截面(C取77,取7%)S=(PL/C)%=40.32*100/(77*7)=7.48 mm2c、按导线机械强度选择导线截面查简明施工计算手册938页表17-33,铜芯绝缘导线在户外以其他方式敷设时,最小截面为4mm2。综合a、b、c考虑,选用3*10+2*10电缆。第七节 现场平面设计、布置及线路走向一、配电房的设置本工程拟在施工现场西南角、东南角各设置一个配电房,西南角配电房为1#配电房,东南角配电房为2#配电房,具体见第十二节附图。二、线路敷设方法水平:室外临时用电线路沿围墙挂设,穿过道路时和进入楼层时穿钢管埋地敷设。竖向:主体结构的主电缆纵向从核心筒弱电井道穿设,附着于核心筒楼板上,一直向上。电缆在竖直方向采用在楼层主体结构的混凝土墙上每二层做一个支架,支架采用150*150厚10mm钢板加上D20圆钢焊接,与混凝土墙体连接处采用4个M10膨胀螺栓固定。三、二级配电箱平面布置现场用电平面布置如第十二节附图所示。该平面图标示出了每路线的出线位置,配电箱位置和编号,电缆型号选择(标示于线路走向图上),以及该二级配电箱的供应区域(范围),可以很方便地进行现场二级配电箱的设置或改动。二级箱接好后,需根据用电设备的需要进行线路分流,即用更小的线路将电力分配出去,当线路太多分线不方便时,可以加大二级箱的体积或增加分箱,以保证电力分配符合规范和本方案的要求。除特殊说明外,本工程变压器至一级箱、一级箱至二级箱、二级箱至二级分箱的电缆全部采用BX铜芯橡皮线。四、楼层电箱的平面布置土建部分竖直方向每层提供1个二级分箱,接驳楼层土建用电主电缆上。施工层的二级分箱设3个回路,其中2个为动力开关箱、1个照明开关箱。五、楼层安全行灯地下五层设置36V低压变器,每100平方米设一个安全行灯36V/60W,分四个区控制。楼梯间安全行灯位于每个楼梯平台的上方,灯与地面的高度超过2.5米,电压220V,由每层土建用电箱引出。非照明区由项目部做好安全引导标识和安全防护,晚间禁止行走。第八节 防雷与接地一、防雷接地因广州地区雷雨天较多,雷暴日数达81.3天。根据JGJ46-2005第5.4.4条的要求,在塔吊上可以不设置避雷针(接闪器),但塔吊的重复接地仍需按要求设置。当塔吊高度较低时可采用接地线与塔吊基础桩钢筋焊接方式接地,当地下室施工完成后,塔吊主体与主体建筑的永久避雷接地体相连,达到避雷接地和重复接地的效果,如下图所示:二、保护接地为防止电气设备或系统的金属外壳因绝缘损坏而带电,必须将正常情况下不带电的金属外壳或构架例如电动机的金属底座、配电箱和开关箱的金属箱体等与保护零线(即PE线)线相连,即保护接零。PE线由工作接地线、配电房的零线或第一级漏电保护器的电源侧(上端)引出。保护零线除在配电房外接地外,还需在配电线路的中间处和末端处作重复接地,每一重复接地装置的接地电阻不得大于10欧。配电房接地体采用3根L50×5等边角钢焊接而成,深埋2.5米左右,每根间距5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线(绿黄双色线)。三、保护接零在电源中性点直接接地的低压电力系统中,将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接,称为保护接零。它的作用是当电气设备的金属外壳带电时,短路电流经零线而成闭合电路,使其变成单相短路故障,因零线的阻抗很小,所以短路电流很大,一般大于额定电流的几倍甚至几十倍,这样大的单相短路将使保护装置迅速而准确的动作,切断事故电源,保证人身安全。其供电系统为接零保护系统,即TN系统,TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作。应该特别指出,PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意:除了总箱处外,其它各处均不得把N线和PE线连接,PE线上不得安装开关和熔断器,也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出,因为线路末端的漏电保护器动作,会使前级漏电保护器动作。必须注意:当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地,对另一部分采取保护接零。因为在同一系统中,如果有的设备采取接地,有的设备采取接零,则当采取接地的设备发生碰壳时,零线电位将升高,而使所有接零的设备外壳都带上危险的电压。第九节 施工现场配电房、配电箱、配电线路的要求一、配电室1、配电室应靠近电源,并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方,本工程采用灰砂砖砌筑3.3m(长)*3.3m(宽)*3.2m(高)的配电房,顶盖现浇80厚混凝土,门采用木门,外包1mm厚镀锌铁皮。电缆线进出位置的洞口采用钢丝网封闭。 2、配电室布置应符合下列要求: 2.1配电柜正面的操作通道宽度,单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m;2.2 配电柜后面的维护通道宽度,单列布置或双列面对面布置不小于0.8m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出的地方,则此点通道宽度可减少0.2m; 2.3 配电柜侧面的维护通道宽度不小于lm; 2.4 配电室的顶棚与地面的距离不低于3m; 3、 配电室的建筑物和构筑物的耐火等级不低于3级,室内配电砂箱和可用于扑灭电气火灾的灭火器。 4、配电柜应装设电度表,并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。 5、配电柜应设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。 6、配电柜应编号,并应有用途标记。 7、配电柜或配电线路停电维修时,应挂接地线,应悬挂“禁止合闸、有人工作”停电标志着牌。停送电必须由专人负责。 8、配电室应保持整洁,不得堆放任何妨碍操作、维修的杂物。 9、配电室的照明分别设置正常照明和事故照明。二、配电箱及开关箱1.1配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。 1.2总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。1.3每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制1台及1台以上用电设备(含插座)。1.4动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。1.5配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则,应予清除或做防护处理。1.6配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。1.7配电箱、开关箱应采用冷轧钢板制作,钢板厚度应为1.22.0mm,其中开关箱箱体钢板厚度不得小于 1.2mm,配电箱箱体钢板厚度不得小于 1.5mm,箱体表面应做防腐处理。1.8配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.41.6m。移动式配电箱、开关箱应装没在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.81.6m。1.9配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。1.10配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上,不得歪斜和松动。1.11配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。1.12配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应按(相线L(A)、L(B)、L(C)相序的绝缘颜色依次为黄、绿、红色;N线的绝缘颜色为淡蓝色;PE线的绝缘颜色为绿/黄双色。)要求配置并排列整齐;导线分支接头不得采用螺栓压接,应采用焊接并做绝缘包扎,不得有外露带电部分。1.13配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体必须通过采用编织软铜线做电气连接。1.14配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应箱内电器安装板板面电器安装尺寸可按照下表确定。配电箱、开关箱内电器安装尺寸选择值
