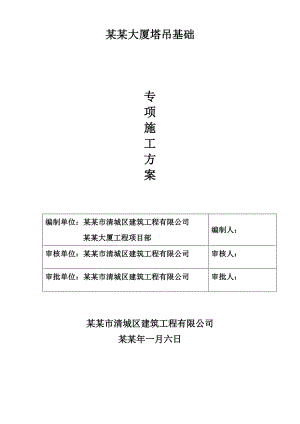

某某大厦塔吊基础专项施工方案编制单位：某某市清城区建筑工程有限公司某某大厦工程项目部编制人： 审核单位：某某市清城区建筑工程有限公司审核人：审批单位：某某市清城区建筑工程有限公司审批人：某某市清城区建筑工程有限公司某某年一月六日一、 工程概况项目名称：某某大厦，地址：某某市新城西26#区。塔吊的型号为：QTZ80(QTZ5512)；出厂编号KGW12-29-236；基本臂最大幅度为55M；现安装45M的臂长：该机最大独立自由高度为40米，最大起重量为60KN。该塔吊具体位置位于1/DB轴之间，安装一台1号塔机，具体位置见基础布置图。二、 塔机的基础位置及基础场地1、 塔吊的基础位置及基础场地（见图）2、 塔吊基础尺寸5000×4500×1800，混凝土强度等级为C30，垫层混凝土的强度等级C10，厚度100；详见塔吊基 础施工图。3、 塔吊基础直接均匀承载在6根500长螺旋钻孔压灌桩上面，桩伸入塔吊基础垫层内100，每根长螺旋钻孔压灌桩长约12米,桩端持力层为强化粉质泥岩层，单桩承载力特征值为500KN。三、 塔吊基础施工步骤：1、 按塔吊施工平面布置图将土方开挖到离基底标高400处，然后人工清土到基底标高，避免扰动原状土。2、 人工截桩头至要求的标高处，要求桩头平整，桩头钢筋伸入基础内80。3、 浇筑基础垫层砼（为C10 100厚）。4、 待垫层砼达到强度后，按塔吊基础结构图绑扎基础钢筋，并报监理验收，合格后方可浇筑混凝土。5、 用水准仪定出地脚螺丝栓安装标高，安装地脚螺栓。地脚螺栓固定在基础底座上，注意校核底座的平整度。地脚螺栓预埋时，将4颗地脚螺栓分别悬挂在连接板四角薄钢板的孔上，分别戴上一个螺母，使模板的钢板底面比待浇筑的砼基础顶面高出20-30，用水准仪将连接板的四块钢板校平至相对误差小于或等于1/500。6、 将地脚螺栓的上部挂至竖直状态，然后在螺栓下端钩环内置入25的长度不小于400的钢筋，并利用它将螺栓下部与绑扎好的钢筋焊接成为整体。将螺栓头部用塑料布包住以防粘上水泥浆等杂物。检查连接板钢板的放置方位、水平度误差及螺栓的坚直及固定情况无误后才可进行塔机基础砼的浇筑。7、 浇筑基础砼：本塔吊基础混凝土的浇筑与地下室底板一同进行。浇筑砼时注意不要碰到地脚螺栓，浇筑完毕立即再复核一次地脚螺栓的平整度，并保证基础表面平整，平面度误差应小于1/500。8、 基础与基础节下端四个大方法兰的连接处应用二次浇筑的方法找平至水平（用水平仪测量）。其水平误差值应不小于1/1000。四、 塔吊荷载塔吊基础所受的荷载如下：基础荷载P（kN）M（kN·m）P1P2MMK470531768296P1基础所受垂直力P2基础所受水平力M基础所受重心不倾翻力矩MK基础所受扭矩塔吊基础受力如下图五、 土层物理力学指标（参考地质成果报告）地质时代分层序号岩性厚度（米）层面埋深（米）岩性描述综合取值qsia(kpa)Fak(kpa)Qm1耕植土0.50灰色松散-可塑80Qal2粉质粘土30.5棕黄色、湿、可塑252203中粗砂83.5浅黄色、稍密-中密30180Qal4粉质粘土9.85.5褐黄棕红色，较湿可塑-硬塑30250六、 基础、承台承载力及抗拔力复核1、 基本数据桩直径 D=0.5桩长 L=12m承台尺寸 A×B×H=5.0m×4.5m×1.8m塔吊基础所受倾翻力矩 M=1768KN·m塔吊平衡块至塔吊中轴线的距离 S=12.1m2、 地基垂直承载验算桩基承载力验算承台承受的最大轴向力Qk=P1=（Q1+ Q2）×1.2P1塔吊未采用附着时基础所受的垂直力Q1承台自重Q2桩身自重Qk=(815+4.0×1.8×1.8×9.8+0.2×0.2×3.14×20×1.8×4×9.8)×1.2=1959.264KN桩竖向承载力特征值Raa 承台地基土承载力:220×4.0×4.0=3520Knb 桩承载力：100×6=600kNRa=3520×600=4120KN承台地基竖向承载力验算QK=1959.264<Ra=4120安全3、 承台配筋计算地基净反力P=（塔吊重+承台重）/（承台面积） =（765+4.0×4.0×2.5×25）/(4×4)=110.3KN/m2净冲切荷载F=A×B-(D+ho)2/4 ×P=4.0×4.0-3.14(0.4+1.47)2/4×110.3=1462.01KN抗冲切力F=0.6qpaUmho=0.6×2400×8.64×1.47=18289KN故F>F按构造配筋底筋及中层筋25150双向，面筋上层16200双向，下层18100双向。4、抗倾覆验算1）倾覆弯距 M倾2.835×106+14000N×50m=3535KNm2）抗倾覆弯矩 M抗=N×15.5m+N×3.00m=4867.5KNm即M抗> M倾，满足要求。
