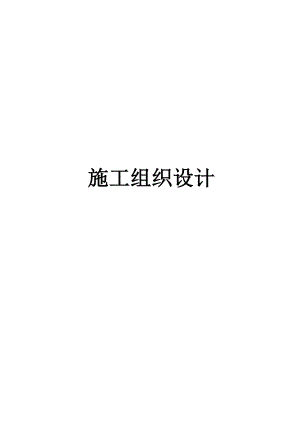

小型水电站施工组织设计云南倒吸虹工程引水隧洞附平面布置图.doc

施工组织设计第一章 施工总体说明1.1说明1.1.1工程概况某某电站位于金沙江一级支流五郎河上，电站枢纽均位于云南省丽江市永胜县境内，为丽江境内五郎河干流河段上规划的第六级水电站。坝址所在地距永胜县城公路里程约50km，距丽江市公路里程约87km。电站装机规模21MW，装机2台，单机10.5MW。正常蓄水位确定为1697.00 m，校核洪水位1699.75m，正常蓄水位总库容为24万m3 。电站采用引水式开发，电站枢纽由拦河坝、冲沙闸、进水闸、引水明渠、无压引水隧洞、倒虹吸、压力前池、压力钢管、主副厂房、主变开关站和尾水建筑物等组成，某某电站首部枢纽包括非溢流坝段、溢流坝段及护坦、冲沙闸、进水闸。从左至右依次为左非溢流坝段、进水闸和冲沙闸、溢流坝段和右非溢流坝段。溢流坝段最大坝高8m。坝顶轴线（折线）总长195m，其中左非溢流坝段为折线型重力坝，长55m，右非溢流坝段长20m，引水渠进水闸和冲沙闸长10.5m，溢流坝段长109.5m。引水建筑物由进水闸、引水渠道及无压引水隧洞、倒虹吸、压力前池、压力管道等建筑物组成。全长11.794km，其中明渠长339.65m，无压引水隧洞共长11.24km，明渠采用矩形断面，尺寸（宽×高）为3.2×3.2m，流速2.21m/s，无压引水隧洞采用城门洞型断面，尺寸（宽×高）为3.2m×3. 6m，。钢管采用一管两机供水方式，明管布置，Y型分岔进厂，主管长268.6m，管径2.1m，流速5.11m/s，支管管径1.5m，流速5.01m/s。 某某电站为地面式厂房，在五郎河左岸，电站总装机容量为21MW，厂内安装2台10.5MW立轴混流式水轮发电机组。厂区建筑物由主机间、安装间、上游副厂房、尾水建筑物、开关站及附属建筑物等组成。主厂房平面尺寸为（长×宽）29.9×13m，最大高度25.8m，副厂房尺寸为（长×宽）29.9×9×15.1m。开关站采用户外敞开式布置方式。本工程为四等小（1）型工程，引水主要建筑物按4级建筑物设计。本工程施工区域引水系统沿线有已建成运行的团结大沟明（暗）渠水利工程，本标施工时要保证其正常运行。1.1.2本工程进度计划表1.1.2 本标段（C2标）合同工程控制性进度要求序号项目及其说明要求完工日期1本标段引水隧洞贯通2012年11月30日2本标段引水隧洞支护完成2013年5月30日33号、4号、5号施工支洞封堵完成2013年6月10日4本标段引水隧洞具备通水条件2013年6月30日5本标段完工2013年6月30日1.2水文气象和工程地质1.2.1气象根据云南省丽江气象站19712000年气象要素资料统计，多年平均气温为12.7，以6月份气温最高，多年平均为18.4，以1月份气温最低，多年平均为6。极端最高气温为32.3（1977年6月18日）；极端最低气温为-10.3（1983年12月30日）。多年平均降水量为968mm，从降水的年内变化来看，611月份水量充沛，降水集中，12月到翌年5月，降水量少；最大日降水量112.8mm（1999年6月11日）。多年平均风速为3.4m/s，年最大风速为20.3m/s（1977年3月5日，风向为西风），多年平均地温为16.2，其中从4月到10月都高于年平均值。极端最高地温为72.1（1983年6月3日），极端最低地温为-14.3（1983年12月30日）；年平均相对湿度为63，年最小相对湿度为2。1.2.2径流根据坝址与总管田水文站的流域面积比及降雨量修正，计算坝址的多年平均流量及设计平均流量，成果见表1.2.2-1及表1.2.2-2。表1.2.2-1 大坪坝址多年平均流量成果表 单位：m3/s坝址面积（km2）月份年值1月2月3月4月5月6月7月8月9月10月11月12月大坪12955.134.023.202.602.4910.536.155.352.430.011.77.1518.5 表1.2.2-2 大坪坝址设计年径流成果表 单位：m3/s项目均值P%10202550758090年径流18.527.323.722.417.713.612.810.61.2.3洪水设计洪峰流量采用与总管田水文站面积比的0.5次方，设计洪量采用面积比的0.7次方计算，成果见表1.2.3-1、1.2.3-2。表1.2.3-1 大坪坝址、厂址设计洪峰流量成果表断面位置面积(km2)洪峰流量（m3/s）0.05%0.1%0.5%1%2%3.33%5%10%20%坝址12951910173013201150986859764606457厂址156321001900146012601080944839655502表1.2.3-2 大坪坝址设计洪量成果表项 目洪量（106m3）0.05%0.1%0.5%1%2%3.33%5%10%20%最大一日洪量87.580.368.664.457.450.445.241.133.9最大三日洪量20218615914913311710596.179.61.2.4泥沙坝址处没有实测泥沙资料，根据总管田水文站侵蚀模数计算坝址处多年平均悬移质输沙量为164.0万t，推移质按悬移质的25%估算，推移质沙量为41.0万t，入库总沙量为205.0万t。考虑上游南瓜坪拦沙，则大坪入库悬移质输沙量为118.6万t。推移质按悬移质的25%估算，多年平均推移质输沙量为24.8万t。多年平均入库总沙量为143.4万t 。1.3对外交通条件某某电站位于金沙江一级支流五郎河上，电站枢纽均位于云南省丽江市永胜县境内。坝址所在地距永胜县城公路里程约50km，距丽江市公路里程约87km。目前工程区有县乡道与永胜县至丽江市的S308省道(三级公路）相连，坝址距S308省道约20km，厂址距S308省道约4km，电站对外交通条件便利。五郎河纵坡较大，无通航要求。目前，工程区附近无铁路通过，距工程区最近的铁路站为丽江站。本工程的主要外来物资拟在云南境内采购，外来物资可经铁路转运或直接采用公路运输至工地。1.4 本标主要合同项目及工程量1.4.1 本合同应完成的工程项目包括：（1）3、4、5号施工支洞：土方开挖、石方开挖、石方洞挖、喷射混凝土、衬砌混凝土、回填灌浆、封堵混凝土、接缝灌浆等项目。（2）倒虹吸工程：土方明挖、石方明挖、挖孔桩、浆砌石、混凝土、石渣回填、喷射混凝土、锚杆、钢管制安、闸门及埋件制安、启闭机安装等项目。（3）2#引水隧洞：土方明挖、石方明挖、石方洞挖、喷射混凝土、衬砌混凝土、回填灌浆、固结灌浆等项目。（4）明渠：土方明挖、石方明挖、混凝土、石渣回填等项目。1.4.2 应完成的施工临时工程项目包括：（1）砂石加工系统和混凝土拌和系统。（2）混凝土等材料运输系统。1.4.3 应完成的其它施工临时工作内容（1）为完成本合同工程项目施工所需施工期经常性排水设施的设计、运行及维护；（2）施工场地的清理和平整；（3）施工道路、桥涵；为本标工程施工而设置的由发包人提供的施工主干公路至各施工工作面的施工道路，由我部负责设计、修建、维护和管理。并为其它标承包人提供使用方便。（4）现场施工临时设施为满足现场施工所需的临时供电、供水、供风、混凝土拌制、钢筋加工、模板加工、机械修配加工、汽车保养、金属结构拼装、仓库、办公及福利设施等临时设施均由我部自行设计、施工、维护和管理。其中引水系统工程用电, 招标人只在距离各施工作业面附近约300m的范围内，提供10kv的高压电源点。其它设备等由我部提供，并负责设计、安装、维修等工作和承担费用。（5）为满足本标工程施工需要，我部认为必要的附属设施和其它临时设施。（6）施工场地征用、搬迁和移民安置由发包人负责，但原有建筑物的拆除由我部负责。（7）本工程所需木材、火工材料等建筑材料的采购、存放及保管。1.4.4 本合同以外由发包人承担并提供给本合同的项目包括：（1）本工程所需水泥、钢筋（材）由发包人以不变价格供给。火工材料我部到指定的地点以不变价格购买，由我部负责卸货、检验、存放及保管；（2）工程区施工主干线公路；（3）施工场地的征用、搬迁和移民安置；（4）施工用电的10KV电压等级及以上的设施建设。1.5 施工进度、质量、健康、安全及环保目标1.5.1施工进度目标抓住工程施工的重点、难点，统筹兼顾组织好项目施工；以确保工期为目标，优化施工方案，制定切实有效的工期保障措施，合理安排好施工程序；新购一批先进的施工设备，强化成龙配套的机械化作业，提高施工进度保证率，确保实现关键项目施工控制性工期目标。本合同项目2011年11月1日开工，确保2013年6月30日全部工程完工，总工期20个月。1.5.2工程质量目标认真贯彻执行依据GB/T19001-2000标准族编制的质量体系文件和质量计划，严格按照设计要求和国家有关规范施工。不发生重大工程质量责任事故。单位工程合格率100%，单位工程优良率90%以上，工程总体质量达到优良。1.5.3健康目标无疾病流传，无辐射、无有毒有害气体损害人身健康。1.5.4施工安全目标认真贯彻“安全第一，预防为主”的方针，严格执行安全施工生产的规程、规范和安全规章制度，落实各级安全生产责任制及第一责任人制度，坚持“安全为了生产，生产必须安全”的原则，加强围岩安全监测及支护，注重施工人员的劳动保护，确保人员、设备及工程安全，重大人身伤亡事故为零，重大交通事故为零，重大火灾事故为零，杜绝工亡事故和重大机械设备事故，轻伤事故的隐患控制在1%以内。1.5.5环保及文明施工目标以“均衡生产、文明施工、科学管理”为指导思想，在合同实施的同时，同步实施相应的环保措施。施工过程中加强地下工程施工的通风、除尘，加强碴场的维护管理，注重水土保持工作，使施工现场各项环保指标达到国标和地方标准、最大限度地保护生态环境，不发生环境破坏、环境污染和水体污染事故，满足合同要求。施工作业人员一律挂牌上岗，工地做到整洁、清爽、有序，施工标志齐全、美观，施工工艺科学合理，推进程序化、标准化作业，创建安全文明施工样板工地。第二章 重点、难点分析及对策我公司经过现场实地查勘、仔细研读招标文件及补充通知，对本工程施工的重点、难点有如下几点认识：2.1 施工重点、难点分析(1)本标段施工场地狭小，临时设施布置困难；(2)引水隧洞洞口、倒虹吸等沿不同高程布置，施工道路的布置尤为重要且施工困难；(3)本标段负责施工的倒虹吸开挖及4号支洞控制段开挖渣料将要运至C1标段负责的4号渣场内，协调工作尤为重要；（4）本工程全部采用人工砂石骨料，砂石系统的设计和性能是保证砼供应的关键之一；（5）本工程引水隧洞段有几段需要穿越支沟，施工安全尤为重要；（6）倒虹吸布置于3号冲沟（红石河）内，采用桥式倒虹吸。桩号5+408.065+639.43m，段长231.3m，为五郎河的支沟，左岸边坡坡度3060°，右岸边坡坡度2040°，谷底宽约30m，谷底高程约1630m，支沟内地表常年流水，必须做好导流和基坑排水施工。（7）引水隧洞是整个标段施工的关键项目，其施工进度控制着本项目的总工期。引水洞施工重点是合理组织工作面，保证隧洞施工主线，确保引水道按期贯通。 2.2 施工对策汇集本公司有丰富类似工程施工经验的管理人员和技术人员，组建精干高效的项目管理机构，按项目法组织本工程施工。同时，由本公司长期从事类似工程施工、在国内施工领域享有盛誉的专家组成专家组，定期或不定期指导施工，超前研究解决施工技术难题。（1）由于本标段施工场地狭小，临时设施布置困难，为节约临时用地，方便施工，拟将临建集中布置为主，分散布置为辅，将生活营地、加工厂集中布置在4#支洞渣场附近，此处山体相对较为平缓，场地平整工程量相对较少，集中布置也方便管理。只有炸药库、空压站、水池等根据施工需要分散布置。（2）由于引水隧洞及倒哄吸等沿不同高程布置较多，为满足开挖弃渣和砼施工要求，结合两岸施工道路的布置，拟在3#支洞至4号渣场修筑一条施工道路，倒哄吸进口至4号渣场修筑一条施工道路，同时架设2座便桥，施工便桥主要满足倒哄吸和3#支洞控制段的开挖弃渣。另外，在明渠至7号渣场至5#支洞修筑二条施工道路相连，以满足5#支洞和明渠出口控制段的开挖弃渣。（3）本标段负责施工的倒虹吸开挖及4号支洞控制段开挖渣料将要运至C1标段负责的4号渣场内，在运输、卸除等过程中要做好同C1标的协调工作；（4）本工程全部采用人工砂石骨料，为保证砼浇筑的需要，适当加大人工砂石加工系统的生产能力（实际强度为：20T/小时，我部拟设计的砂石加工系统的生产能力为30T/小时），并选用性能好的破碎机和筛分楼。（5）对穿越支沟的洞挖区，做好洞挖的超前检测，加强隧洞开挖支护，做好安全预防措施，确保洞挖施工安全。（6）倒虹吸安排在第二个枯水期施工，利用手风钻进行分层爆破开挖，保证在2012年底完成所有开挖，为倒哄吸砼浇筑留施工时间。同时，必须做好导流和基坑排水施工。（7）由于隧洞战线较长，遇到各种地质问题的情况不可避免，保障隧洞开挖的进度是本标段施工的最大难点，为保证隧洞开挖进度，其主要应对措施有：1）进一步调查地形地质条件，尽可能多开支洞口，形成新的作业面，以克服单边进洞长，而增大排烟、出渣、衬砌困难。2）隧洞施工各工作面采取“三班倒”24小时不间断作业。3）每个工作面预备一定量的钢支撑材料，一旦遇到地质条件较差的情况，立即进行加固处理。4）隧洞开挖后7天内对洞壁进行喷锚支护处理，防止岩层风化破坏。5）项目部每周汇总各工作面掘进进度，发现进度滞后立即采取改善措施如调整爆破孔网参数、提高设备工作效率、提高空压机压力等。6）制定切实可行的安全措施，项目部应为隧洞内施工人员办理人身意外保险，采取可靠的安全预防措施，确保安全施工。7）边墙和拱顶砼衬砌模板选用钢模台车，泵送砼入仓，保证隧洞衬砌质量。2.3 与其它标段的协调配合措施（1）施工场地布置严格按照招标文件规定和发包人、监理人指示进行，尽量避免和减少与相邻标段的干扰。加强道路交通安全管理，施工机械停放不得影响道路畅通，设施布置不得占用道路和影响交通视线。（2）加强对施工道路的维护管理，设置道路维护班组，对道路进行清扫、养护，确保道路畅通，路况好，标识全。（3）加强爆破管理，严格遵守工区爆破的统一规定和爆破时间，采取控制爆破技术。（4）加强与相邻标段承包人的沟通联系，服从监理协调，为其它标段承包人进入本标提供道路、场地等必要方便。（5）加强施工组织管理，采取切实的措施对各部位进度进行有效控制，确保按标书或业主要求的控制性工期完成本标施工。（6）加强与相邻标段界面处的施工质量控制，保证不因本标施工质量问题影响相邻标段的正常施工。（7）成立以项目经理为组长的协调领导小组，服从业主、监理的协调指令，按照工程总体目标，统筹安排好各项目施工，互相通报生产计划安排。（8）加强文明施工管理，施工现场工完场清、文明整洁、道路通畅，爱护供水、供电及辅助生产、生活设施等公共设施，服从大局，互相支持。第三章 施工总布置云南丽江五郎河流域某某电站工程引水系统C2标由倒虹吸工程、引水渠及引水隧洞土建工程等主要建筑物组成。建筑物较为分散，为了满足砂石加工、砼生产施工，砂石加工系统及砼拌和系统根据需要合理布置。同时在支洞口处，根据施工的需要也相应布置一些临建。本项目平面布置的内容包括：职工宿舍、食堂、澡堂、厕所以及办公室，试验室、砂石加工系统、砼拌和系统、钢筋加工厂、模板加工厂、金结加工厂、机修车间、停车场、砼预制厂、五金劳保仓库、水泥仓库、火工材料仓库、油料仓库、风水电系统、临时施工道路、施工通讯、施工照明、污水处理、消防设施及场地围栏等。（1）根据招标文件、图纸及现场踏勘信息进行总体布置。（2）所有施工用地、辅助设施以及现场办公、生产、生活区的布置均满足业主的要求。（3）施工场地和辅助设施布置本着有利生产、方便生活，易于管理的原则进行布设。（4）本着节约用地、优化布局的原则，充分利用地形空间，结合施工进度，尽可能使生产、生活设施相对集中。（5）根据引水隧洞混凝土施工的特点，并结合施工程序、施工交通、施工强度等因素的影响，合理布置供风、供水、供电等线路及施工道路等设施，以降低工程造价，提高施工效率，加快施工进度。（6）合理使用场地，不占或少占耕地，尽量减少征地和水土流失，节约用地；（7）充分考虑有利生产、易于管理、方便生活，并符合国家有关安全、环保等法律法规及招标文件规定的有关要求；（8）充分考虑本合同工程项目与其它合同工程项目间的关系，积极响应招标文件，满足招标文件的各项要求；（9）以往类似工程的经验、装备水平、科研成果、施工方法及管理成果等。3.1 职工宿舍、生活设施及办公设施布置职工宿舍及生活设施根据本工程的特点，分别在各支洞处根据施工需要布置少量临建。同时，砂石加工系统及砼拌和系统根据需要合理布置。3.1.1办公营地职工宿舍按施工管理人员、劳务人员分别布置。管理人员按5/人，劳务人员按3.5/人。施工高峰期管理人员15人，则15×5=75（），劳务人员： 120人，120×3.5=420（），总计1500，占地面积4000。 职工澡堂：管理人员30，劳务人员60。职工食堂：管理人员40，劳务人员80。厕所：管理人员30，劳务人员90。医务室及急救室布置1间，建筑面积20。理发室1间，建筑面积20。休闲娱乐中心兼会议室40。办公室共设11间，每间20，分别为经理办公室、副经理办公室、总工办公室、机电物质部、经营管理部、财务人事部、综合办公室、安全文明环保部、质量保证部、工程技术部、施工调度室等共220。生活办公用房均采用砖结构。生活区布置详见施工总平面布置图。如施工营地不够部分，我单位将因地制宜，在隧洞区段选择路边空地搭设工棚解决。在生活区场地四周设置宽30，深20，纵坡3%的环向排水沟，排水沟与雨水井相连，排水沟采用12红砖砌筑，表面用厚2M10水泥砂浆粉刷。活动室理发舍宿 值班食 堂澡 堂厕所工人宿舍工人宿舍工人宿舍室室图3-1-1 民工宿舍区示意图3.1.2砂石加工系统及砼拌和系统生产生活用房为满足砂石加工系统及砼拌和系统生产的需要，在砂石料加工场，布置3间生产及生活用房，每间20，计60，建筑标准与引水隧洞生活区相同。3.1.3施工支洞口生产生活用房在3、4、5#施工支洞口各布置2间生产生活用房，建筑面积每间20，计40。另外，为满足生活区及施工现场的安全保卫需要，在各施工现场以及砂石加工系统生活区各布置值班室1间，共6间，计120。3.2 施工辅助企业平面布置施工辅助企业主要包含钢筋加工厂、模板加工厂、砼预制厂、金结加工厂、砼拌和系统。砂石加工系统由于篇幅较大，在3.3中单独阐述。3.2.1钢筋加工厂本项目钢筋制安总量为1408t，由引水隧洞施工区和倒虹吸施工区分别布置。考虑到引水隧洞施工占线长，施工强度高的特点。拟将引水隧洞施工区钢筋加工厂分别布置在3、4、5号支洞施工场地上，详见图3-2-1。引水隧洞施工区钢筋制安平均月强度为104t/月，高峰期生产强度为210t/月，按每月施工22天，每天8小时工作制，钢筋日平均生产强度为1.2t。钢筋加工厂的建筑面积及占地面积确定如下：钢筋加工厂建筑面积100，原材料堆放场地300，成品半成品堆放场地300（含通道）。倒虹吸施工区钢筋加工厂月平均强度为40t，高峰期生产强度为80t/月，按每月施工22天，每天8小时工作制，钢筋日生产强度为0.5t。钢筋加工厂平面布置见图3-2-1。钢筋厂厂房采用50红砖柱，采用M10水泥砂浆砌筑，外表采用M7.5水泥砂浆粉刷（1-2厚），屋面采用角钢桁架支撑，100以上杉木檩子，50×80瓦条，上盖铁皮瓦的开敞式厂房结构。表3-2-1 钢筋加工主要设备配备表设备名称规格型号单位数量备注钢筋调直机GTJ44/14台4钢筋切断机GJ540台8钢筋弯曲机GJ740台4钢筋弯钩机台4卷扬机TJM5台4电焊机BC-500台8氧割设备套43.2.2模板加工厂本工程所用到的模板有钢模板，竹夹模板以及木模板等类型。根据模板类型，模板加工厂分为钢模加工车间和竹、木模加工车间2个车间。钢模加工车间，根据钢模的用量，钢模日加工强度按1.5t/天考虑。建筑面积100。竹夹模木模加工车间按100/天考虑，建筑面积120，其车间平面布置详见图3-2-2-1。图3-2-2-1 模板加工厂平面布置图模板加工厂布置在隧洞施工区及倒虹吸施工区分别布置，其厂房结构与钢筋加工厂相同。根据各施工部位模板计划和设计规格与数量，以及施工高峰期增加的模板数量，提前加工，并承担常规生产过程中，变形、缺损钢、木模板的校正、修复处理。木工厂设备见表3-2-2-2。表3-2-2-2 木材加工主要设备配备表设备名称规格型号单位数量备注带锯MJ310台3带锯MJ318台3圆截锯MJ217台3平面刨MJ504台3单面压刨床MB106台3钻孔铣槽机MK515台3单头直榫开榫机MX2120台3磨锯机MR111台3卷扬机5t台33.2.3砼拌和机系统布置根据本工程特点，砼拌和系统在引水隧洞、明渠施工区及倒虹吸施工区分别布置。引水隧洞施工区分别在各支洞施工场地布置1台1m3强制式拌和站。配套设施包括：水泥仓库、水池、砂石料堆场及隔料墙、发电室、保钳值班室等。详见图3-2-3。倒虹吸施工区布置1台1m3强制式拌和机。布置在6号道路旁的施工场地上。配套设施与隧洞施工区砼拌和系统相似，详见图3-2-3。明渠施工区布置1台0.75 m3自落式拌和机，以满足砼施工需要。图3-2-3 混凝土拌合系统平面布置图3.3 砂石加工系统根据招标文件提供的有关资料，经计算本工程用于引水隧洞、浆砌块石、砼浇筑、灌浆、喷锚支护及房屋建筑等项目用砂总量约为16000m3，粗骨料19000m3。根据招标文件，砂石料主要采用洞渣制取，块石直接选取明挖及洞挖30cm以上的石料。根据总进度计划的要求，2012年12月底以前要完成绝大部分砂石料的生产任务。拟定从2012年2月开始加工砂石料，则砂石料生产的总工期为10个月。月平均加强度为：砂为2000m3/月，碎石为1500 m3/月。考虑雨季，机械设备检修、砼浇筑的不均匀性，拟定砂石加工的不均匀系数为1.2，则实际砂的生产强度为2400m3/月，碎石为1800m3/月。引水隧洞洞挖施工于2011年1月1日开始，砂石骨料使用高峰在2012年12月以后开始，故本工程备料时间近一年，可以采用月平均强度考虑，不均匀系统后规化砂石骨料生产设备及规模。（1）砂石加工设备选型配套根据招标文件可知，本工程所需砂、石骨料粒经为20-40；5-20以及细度模数为2.4-3.0的中粗砂，由于洞渣破碎度较好，拟采取单级破碎的方式来进行砂石料的加工。本工程在6号渣场及7号渣场各备一套砂、碎石加工系统，采用400×600型颚式破碎机制碎石，生产能力为13 m3/h，每月生产能力为3250 m3/月。采用900mm圆锥破碎机制砂，生产能力15 m3/h，每月生产能力为4250 m3/月。（2）砂石加工系统平面布置砂石料加工系统在场地上先用T220型推土机整平压实，浇筑10厚C20细石砼地坪，在场地上砌厚50，高200的浆砌块石隔料墙，在筛机下布置15-20m长，宽600的皮带运输机将筛分骨料分仓堆放，并配1台ZL-50型装载机进行转料堆料。3.4 金结加工厂本工程倒虹吸钢管制作量为151.6T，闸门及埋件16.5T。由于现场场地有限，经技术经济比较，倒虹吸钢管及闸门拟在专业工厂加工制作。3.5 停车场及机修车间布置为满足土石方施工及砼施工机械设备的停放与维修，在引水隧洞施工区及倒虹吸施工区分别布置停车场及机修车间。引水隧洞施工区停车场布置在各支洞外公路旁的转料场上，占地面积400，机修车间紧靠其旁设置，建筑面积40。倒虹吸施工区停车场布置在6号道路旁的施工场地上，占地面积300，机修车间紧靠其旁，建筑面积20。3.6 仓库布置仓库包括五金劳保仓库、水泥仓库、火工材料仓库、油料仓库等。3.6.1五金劳保仓库在引水隧洞施工区及倒虹吸施工区分别布置，场布置在其相应的施工营地内，引水隧洞施工区劳保仓库建筑面积30，倒虹吸施工区劳保仓库建筑面积为20，3.6.2水泥仓库在两个施工区的砼拌和系统旁分别布置。按最大浇筑块水泥用量及三日储量确定水泥仓库的建筑面积分别为：引水隧洞施工区拌和系统水泥仓库 150，倒虹吸施工区拌和系统水泥仓库 100。3.6.3火工材料仓库宜布置在远离施工作业区主人群居住的地区，拟将引水隧洞施工区火工材料仓库布置在6号弃渣场。炸药库建筑面积80，雷管库30，值班室15。倒虹吸施工区火工材料仓库布置在4号渣场（同C1标段协调）。3.6.4油料仓库引水隧洞施工区油料仓库建筑面积40（含管理房）50T露天储油罐一个，布置在机修车间旁边。倒虹吸施工区油库建筑面积20（含管理房），30T露天储油罐1个，布置在机修车间旁边。3.7 临时施工道路布置为满足工程施工需要，计划修建如下施工道路：5#公路：4#支洞洞口-5号桥-4#渣场，铺设15cm厚泥结石。路基5.0米，长约1500米。7#公路: 5#支洞洞口-7#渣场-2#水池，路基5.0米，长约1300米。8#公路：隧洞出口明-7#渣场，路基5.0米，长约450米。9#公路：进场道路-1号桥-7#公路，路基5.0米，长约700米。1号桥：浆砌石桥墩，贝雷桥桥面，桥面宽6m。5号桥：浆砌石桥墩，贝雷桥桥面，桥面宽6m。施工道路布置详见施工总平面布置图。3.8 风、水、电系统布置3.8.1供风系统布置考虑施工作业面分散，施工供风采取分片供风方式。拟在3、4、5#支洞口各布置1台20m3空压机钻爆供风。倒虹吸布置1台12m3柴油空压机供石方开挖及喷锚使用。3.8.2供水系统平面布置（1）生活供水 在引水隧洞生活区、倒虹吸生活区、砂石加工系统及砼砼拌和系统生活区、明渠生活区分别设置生活供水系统。 分别在各生活区，采用多级水泵抽取地下水，经过滤沉淀、消毒并达到饮水标准后，存入水蓄水池内供生活区用水。蓄水池容积分别为30m3、20m3。（2）施工供水引水隧洞生活区、倒虹吸生活区、砂石加工系统及砼砼拌和系统生活区、明渠施工用水采用多级水泵直接抽取河水送入蓄水池内供各个施工区施工用水。其余辅助企业供水可从相邻的供水系统或蓄水池内接水管引接。生活及施工用水取水、蓄水池详见表3-8-2。表3-8-2 生活及施工用水及管线一览表用水性质用水部位取水方式取水设备蓄水地容积备注生活用水3#支洞生活区抽取地下水深井泵15m34#支洞生活区抽取地下水深井泵15m35#支洞生活区抽取地下水深井泵15m3倒虹吸生活区抽取地下水多级泵10m3砂石加工系统抽取地下水多级泵20m3生产用水倒虹吸生活区抽取河水多级泵15m3隧洞施工区抽取河水多级泵60m33、4、5#支洞砂石加工系统抽取河水多级泵30m36、7号渣场3.8.3供电系统平面布置本工程施工供电负荷主要由土石方明挖、石方洞挖、喷锚支护、给排水、施工供风、砂石料加工、混凝土生产与施工、灌浆，金结制安、机修、综合加工、施工照明、生活用电等项目组成。 （1）供电系统现场施工区域施工电源取自业主为本工程施工提供的10KV输电线路终端杆。根据施工需要，从业主提供的接线点架设10kv 架空线至各主要负荷点，然后通过电力变压器降压后架380V线路至用电点附近后装设低压开关箱，供生产生活用电。具体设置如下：在3、4、5#支洞公路旁各布置一台变压器，保证各支洞及2#引水隧洞施工生产用电需要。在到虹吸进口处平台处布置一台变压器，保证倒虹吸石方开挖开挖、砼浇筑施工等生产用电需要。（2）供电设备根据各施工部位电力负荷计算，本工程共安装5台变压器，每台变压器均设置跌落保险、避雷器及低压开关箱，其它必要的低压配电设备，根据现场实际需要安装。施工供电线路采用架空线路为主，电缆敷设为辅的方式进行。为保证施工用电安全可靠，供电线路沿施工道路架设，架空线路施工用电采用三相四线架空线路。（3）备用电源在供电系统事故停电情况下，仅考虑排水用电和照明用电，所有其他施工作业面暂停施工。在此条件下选择三台17.5kW柴油发电机组作备用电源。柴油发电机组设在各支洞变压器旁的配电房内。（4）施工照明按招标文件对各类施工作业区照明度的要求，设置照明灯具。隧洞内照明选用36V低压照明灯沿线架设；施工道路的照明主要采用碘钨灯；办公生活照明采用日光灯和白炽灯。3.9 施工通讯拟在引水隧洞生活区办公室附近安装一套移动通讯信号放大装置，申报3-5台移动电话，用于对外通讯。拟在引水隧洞生活区、倒虹吸生活区、砂石加工系统及砼砼拌和系统生活区、明渠生活营地等处各配置1-2台同频率的大功率对讲机，用于工地内部通讯。3.10 施工照明布置本项目施工照明包括：施工现场、施工辅助企业、生活营地照明等。砂石加工系统、砼拌和系统各布置2套3.5KW镝灯。钢筋加工厂、模板加工厂、砼预制场分别布置6-10套GCIA300W矿灯，局部增加1-2套1KW碘钨灯。倒虹吸施工面布置4-6套3.5KW镝灯，厂房工作面布置4套3.5KW镝灯。3.11 污水处理3.11.1生产废水处理（1）来源：生产废水主要包括施工机械设备如挖掘机、推土机和运输汽车等冲洗的含油废水、施工现场砼养护冲洗水、开挖土石方排水、辅助工厂生产排水、砂石排水等。（2）处理目标：废水处理要达到的目标是：含油废水要去除油污，含砂、石废水将固体料全部沉淀。（3）工艺流程：生产废水处理工艺流程如下图3-11-1所示。排 放沉淀池含砂、石废水格栅集水井隔油池含油废水图3-11-1 生产污水处理工艺流程图（4）生产污水处理系统设置在砂石加工系统及停车场布置生产污水处理系统，污水经净化后汇入当地排水系统排放，处理见如图示：3.11.2生活废水处理系统（1）污水来源与处理工艺生活污水主要由食堂的饮食污水、职工洗浴污水组成。主要采用生物接触氧化工艺处理降解，工艺流程如图3-11-2所示：图3-11-2 生活污水处理工艺流程图食堂污水生物接触氧休池洗浴污水洗浴污水沉淀池干化场干污泥出 水消毒滤消毒水消毒池3.12 消防设施布置在施工辅助企业如模板加工厂、钢筋加工厂、机修车间附近各布置1-2个消防栓，在生活及办公营地内每排活动房内至少布置1个消防箱，每10间门口布置灭火器1套。在施工作业面附件布置1-2个汽油消防泵及5-10个灭火器以确保工地消防安全。3.13 场地围护在发包人指定的施工、生活场地的外边线，每隔5m采用5×50木枋或直经50木桩，打入地下50，外露150，在木桩之间拉6道刺丝，以形成套个场地的围护结构。3.14 渣场布置管理及临时堆放场地3.14.1 弃渣规划6号渣场（堆放4号支洞控制面）、7号渣场（堆放5号支洞控制面及2号隧洞出口明渠段）、其中本标段的倒虹吸开挖、3号支洞控制面约4.7万m3渣料堆放至4号渣场（4号渣场维护、运行、管理属C1标）。3.14.2 渣场管理措施（1）派专人负责弃渣场的管理。开工后，我项目部将专门派人负责指挥运渣车辆按要求弃渣，指挥渣场的平整和渣场的道路修筑，指挥维护人员做好坡面防护和排水，做好渣场的环保工作。（2）专门配备12台D85推土机负责弃渣场道路修筑和场地平整，以及弃渣场外侧边坡的平整。 （3）严格按招标文件要求的堆碴范围、堆碴方式或按监理工程师的指令实施，并设置必要的挡土墙及排水设施。（4）采用自下而上分层填筑的方式弃碴，分层厚度35m。每层填筑前先修筑至坡面的道路，然后从坡面开始向冲沟内卸碴，并及时用推土机平整，形成倾向冲沟内的反坡，防止雨水冲刷坡面，确保自由边坡的稳定和避免料场分离。（5）弃碴时，坡面防护及排水沟等随其后跟进施工，以防止汛期弃碴冲蚀河床或淤积河道。3.15 临时用地表临时用地表。位 置名 称占地面积(m2)占用时间备 注6号渣场附近民爆器材库4002011.11-2013.1倒哄吸进口混凝土拌合站4002011.11-2013.6空压站302012.9-2012.12综合加工厂1002012.9-2013.6包括钢筋、模板厂金结堆放场2002012.12-2013.6施工机械停放场2002011.11-2013.6包括机修厂水泥仓库1002012.12-2013.63号支洞口空压站302011.11-2013.1水 池10
