《海绵城市渗滞设施施工技术规程》.docx

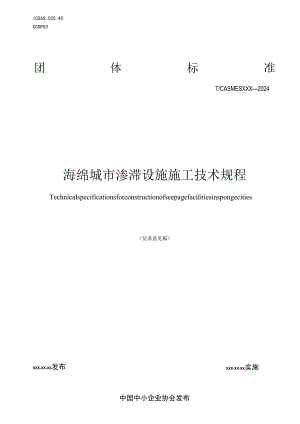

ICS65.020.40CCSP53团体标准T/CASMESXXX2024海绵城市渗滞设施施工技术规程Technicalspecificationsforconstructionofseepagefacilitiesinspongecities（征求意见稿）XXX-XX-XX实施XXX-XX-XX发布中国中小企业协会发布海绵城市渗滞设施施工技术规程1范围本文件规定了海绵城市渗滞设施中透水铺装、种植屋面、下沉式绿地、生物滞留设施、渗透塘与渗井的施工及验收的技术要求。本文件适用于新建、改建及扩建海绵城市渗滞设施项目中的透水铺装、种植屋面、下沉式绿地、生物滞留设施、渗透塘与渗井。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50108地下工程防水技术规范GB50141给水排水构筑物工程施工及验收规范GB50204混凝土结构工程施工质量验收规范GB50268给水排水管道工程施工及验收规范GBZT50326建设工程项目管理规范GB50345屋面工程技术规范CJJ1城镇道路施工与质量验收规范CJJ82园林绿化工程施工及验收规范CJJ/T135透水水泥混凝土路面技术规程JGJ155种植屋面工程技术规范CJJ/T188透水破路面技术规程CJJfT190透水沥青路面技术规程JGJ/T200喷涂聚服防水工程技术规程JG/T376砂基透水质JC/T945透水砖3术语和定义下列术语和定义适用于本文件。3. 1海绵城市spongecity海绵城市是指通过加强城市规划建设管理，充分发挥建筑、道路和绿地、水系等生态系统对雨水的吸纳、蓄渗和缓释作用，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。T/CASMESXX×-20243.2透水铺装路面perviouspavement可渗透、滞留和渗排雨水并满足一定要求的路面铺装结构，包括透水混凝土路面、透水沥青路面、透水破路面。3.3种植屋面greenroof在高出地面以上，与自然土层不连接的各类建筑物、构筑物的顶部以及天台、露台上由表层植物、覆土层和疏水设施构建的具有一定景观效应的绿化屋面。3.4下沉式绿地depressedgreenspace绿地建设时，使绿地高程低于周围地面一定的高程，以利于周边雨水径流的汇入。3.5生物滞留设施bio-retention具有一定蓄水深度，通过植物、土壤和微生物系统蓄渗、净化径流雨水的设施，生物滞留设施按形态不同又称作雨水花园、生物滞留带、高位花坛、生态树池等。3.6渗透塘infiItrationpond指雨水通过侧壁和池底进行入渗的滞蓄水塘。3.7渗井pits渗井指通过井壁和井底进行雨水下渗的设施，为增大渗透效果，可在渗井周围设置水平渗排管，并在渗排管周围铺设砾（碎）石。4基本要求4.1.1 海绵城市渗滞设施建设工程的管理应符合现行国家标准建设工程项目管理规范GB/T50326的有关规定。海绵城市渗滞设施建设工程应由具有相应施工资质的施工队伍承担，施工人员应经过相应的技术培训或具有施工经验。4.1.2 施工单位应在工程开工前编制施工组织设计或调整项目原有施工组织设计，对海绵城市渗滞设施建设工程关键的分项、分部工程应分别编制专项施工方案，并严格按照审批后的施工组织设计、专项施工方案执行。4.1.3 海绵城市渗滞设施施工现场必须有健全的工程质量管理体系、施工质量控制与质量检验制度，确保各类设施的正常运行。4.1.4 海绵城市渗滞设施建设工程的规模、竖向、平面布局、材料规格与类型等应按照批准的工程设计文件和施工技术标准进行施工。4.1.5 海绵城市渗滞设施建设工程使用的主要原材料、半成品、构（配）件、设备等产品，进入施工现场时必须进行进场验收。进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书等，并按国家有关标准规定进行复检，验收合格后方可使用。4.1.6 针对软土地层、地下水水位高的区域，沟槽、基坑的开挖与支护应符合现行国家标准给水排水管道工程施工及验收规范GB50268、给水排水构筑物工程施工及验收规范GB50141的相关规定。4.1.7 海绵城市渗滞设施建设工程的质量验收应在施工单位自检合格的基础上进行。4.1.8 海绵城市渗滞设施建设工程质量检验与验收的主控项目抽样检验或全数检查应100%合格。一般项目抽样检验的合格率应达到80%,且超差点的最大偏差值应在允许偏差值的1.5倍范围内。4.1.9 海绵城市渗滞设施建设工程的竣工验收，除应满足国家、地方验收标准外，还应提供单独成套的下列专项验收文件和资料：a）竣工图和设计变更文件；b）材料、管件、成品设备等的出厂合格证明和检测报告；c）工程施工、监理记录及工程质量事故处理记录；d）各分部工程、分项工程验收资料；e）隐蔽工程施工相关的影像资料（其中现状管道检测资料应根据相关部门要求提供CCTV检测资料）。5透水铺装5.1 一般规定5.1.1 透水铺装路面包括透水混凝土路面、透水沥青路面、透水砖路面。5.1.2 对透水砖路面、透水混凝土路面、透水沥青路面的基层、面层等不同结构层的施工要求和对不同工序分部、分项工程的质量检验与验收标准，应符合透水砖路面技术规程CJJ"188、透水水泥混凝土路面技术规程CJJ/T135、透水沥青路面技术规程CJJ/T190以及城镇道路工程施工与质量验收规范CJJ1的规定。5.1.3 应组织进行对进场透水材料的现场抽样检验。5.1.4 透水铺装面层施工前，应对基层（垫层）进行检查验收，透水铺装基层除了满足开挖深度、找坡、压实度等设计要求外，还应满足透水基层厚度、材料要求，符合要求后方可进行面层施工。5.1.5 透水铺装周边有绿化工程施工时，应优先进行绿化工程施工。5.2 施工T/CASMESXX×-20245.2.1透水混凝土路面施工除应符合现行行业标准城镇道路施工与质量验收规范CJJ1、透水水泥混凝土路面技术规程CJJ/T135外，尚应符合下列规定：a）透水混凝土搅拌时，气温高于30时，拌合物维勃稠度应控制在5s8s,气温低于30C时，拌合物维勃稠度应控制在8s-15s;b）清洗剂喷洒量要适中，以湿润表层水泥浆而不发生流淌为宜。喷洒要均匀，现场温度过高而表面干燥时，可先喷洒少量清水湿润，喷洒的清水同搅拌用水一致；c）清洗时间应根据同条件养护的透水混凝土试块强度确定，试块强度不宜低于1.2MPa°如在清洗时发现有石子脱落现象，应立即停止清洗，并重新覆盖薄膜；d）需要切缝的透水混凝土路面应在抗压强度达到5MPa后开始切缝；e）宜使用聚胺脂低模量嵌缝油膏或聚硫橡胶类嵌缝膏等弹性填缝剂填充变形缝。5.2.2透水沥青混凝土路面施工除应符合现行行业标准透水沥青路面技术规程CJJ/T190、城镇道路施工与质量验收规范CJJl外，使用直投式透水沥青改性剂施工的透水沥青混凝土路面尚应符合下列规定：a）直投式透水沥青改性剂的技术要求应符合表1的要求；表1直投式透水沥青改性剂技术要求项目单位技术要求粒径mm<4密度gcm30.90-1.10300%定伸应力MPa.o伸长率%>800熔体指数(190°C,2.16kg)g/IOmin>3.0含水率%0.5b）直投式改性剂与普通沥青质量比应通过试验确定；c）直投式透水沥青改性剂与普通沥青均匀混溶后,应符合现行行业标准透水沥青路面技术规程CJJ/T190的技术要求。5.2.3透水砖路面施工除应符合现行行业标准透水砖路面技术规程CJJ"188的规定，尚应符合下列规定：a）铺装控制网格不应大于6.0mx6.0m,标高控制点间距不应超过IOn1,相邻标志点间应拉通线；b）直线或规则区域内两块相邻透水砖的接缝宽度不宜大于3m11i:c）严禁在已完成铺装的路面上拌合砂浆、堆放材料或遗撒灰土；d）填缝应在透水砖铺砌完成并养护24h后进行，用填缝中粗砂填缝，分多次进行，直至缝隙饱满,同时将余砂清理干净。5.3验收标准5. 3.1透水混凝土路面的验收应符合现行行业标准透水水泥混凝土路面技术规程CJJ/T135的规定。6. 3.2透水沥青路面的验收除应符合现行行业标准透水沥青路面技术规程CJJ/T190的规定。7. 3.3透水砖路面的验收应符合现行行业标准透水砖路面技术规程CJJ“188、透水砖JCZT945、砂基透水石专JGZT376的规定。6种植屋面6.1 一般规定6.1.1 种植屋面适用于结构安全、符合防水条件的平屋顶或坡度不大于15。的坡屋顶建筑。6.1.2 种植屋面的基层、绝热层、找坡（平）层、防水层、保护层、排水/蓄水层、过滤层、种植土层和植被层的施工与验收应符合现行标准屋面工程技术规范GB50345、地下工程防水技术规范GB50108、种植屋面工程技术规范JGJ155的规定。6.2 施工6.2.1既有建筑屋面施工前，应对原结构进行鉴定，鉴定结果不能满足设计要求的应进行结构加固。6.2.2种植屋面绝热层材料应满足设计要求，一般选用密度小、压缩强度大、导热系数小、吸水率低的材料。6.2.3种植屋面的绝热层应采用粘贴法或机械固定法施工。6.2.4种植屋面找平层和保护层的施工应符合现行国家标准屋面工程技术规范GB50345、地下工程防水技术规范GB50108的规定。6.2.5种植屋面用防水卷材长边和短边的最小搭接宽度均不应小于100m,卷材收头部位宜采用金属压条钉固定和密封材料封严。6.2.6喷涂聚服防水涂料的施工应符合现行行业标准喷涂聚服防水工程技术规程JGJ/T200的规定。6.2.7防水材料的施工环境应符合下列要求：合成高分子防水卷材冷粘法施工，环境气温不宜低于5：采用焊接法施工时，环境气温不宜低于10；高聚物改性沥青防水卷材热熔法施工环境温度不宜低于-IOC；反应型合成高分子涂料施工环境温度宜为535。6.2.8排（蓄）水层应铺设平整，与排水系统联通满足设计要求，施工前应根据屋面坡向确定整体排水方向；铺设时不能破坏耐根穿刺防水层；应铺设至排水沟边缘或落水口周边。6.2.9过滤层土工布应沿种植土周边向上铺设至种植土高度，并应与挡墙或挡板粘牢；土工布应铺设平整、无皱折，搭接宽度不应小于150mm,接缝宜采用粘合或缝合。6.2.10新建、既有建筑屋面覆土种植施工宜按现行行业标准种植屋面工程技术规范JGJ155的要求进行。6.2.11种植土的厚度及荷载应符合设计要求。种植土、植物等应在屋面上均匀堆放，且不得损坏防水层。种植土进场后应避免雨淋，散装种植土应有防止扬尘的措施。种植土表面应低于挡墙高度100mmo6. 2.12现场的植物宜在6h栽植完毕，未栽植完毕的植物应及时喷水保湿，或采取假植措施。6.3验收标准I主控项目T/CASMESXX×-20246.3.1种植屋面防水工程竣工后，平屋面应进行48h蓄水检验，坡屋面应进行3h持续淋水检验。6.3.2各分项工程主控项目应符合设计要求，允许偏差应符合表2的要求，同时满足下列要求：a）找坡（找平）层、绝热层、保护层、排（蓄）水层和防水层应按屋面面积每100m2抽查一处，每处IOm2,且不应少于3处；b）接缝密封防水部位，每50m抽查-处，每处5m,且不应少于3处；c）乔灌木应全数检验，草坪地被植物每100/检查3处，且不应少于2处；d）细部构造部位应全部进行检查。表2各分项工程主控项目序号分项检查项目规定值或偏差检查方法1绝热层保温板厚度-4mm钢针插入、尺量检查喷涂硬泡聚氨酯绝热层厚度无负偏差2普通防水层防水材料及配套材料质量符合设计要求合格证、质量检验报告、进场检验报告施工质量无渗漏、积水雨后观察或淋水、蓄水试验防水构造符合设计要求观察检查涂膜防水层最小厚度不小于设计厚度80%针测法或取样检测3耐根穿刺防水层防水材料及配套材料质量符合设计要求合格证、质量检验报告、耐根穿刺检验报告、进场检验报告施工质量无渗漏、积水雨后观察或淋水、蓄水试验防水构造符合设计要求观察检查聚版防水层最小厚度不小于设计厚度80%超声波法或取样检测4排水系统、排（蓄水）排水管道、水落口、观察井畅通通球试验、闭水试验、观察检S材料质量符合设计要求合格证、质量检验报告、进场检验报告z¼yp'XXiA>Zs材料厚度、单位面积质量、搭接宽度符合设计要求尺量检查、称量检查5种植土层种植土质量符合设计要求合格证、质量检验报告、进场检验报告厚度±5%,不得大于30mm尺量检查密度符合设计要求环刀和称量检查6植被层乔灌木成活率95%以上，无病残枝观察统计II一般项目6. 3.3各分项工程一般项目应符合设计要求，允许偏差应符合表3的要求。表3各分项工程一般项目序号分项检查项目规定值或偏差检查方法1绝热层保温板平整度±5mm2m靠尺和楔形塞尺检查保温板接缝高差±2mm直尺和楔形塞尺检查序号分项检查项目规定值或偏差检查方法聚氨酯绝热层平整度±5mmIm靠尺和楔形塞尺检查2普通防水层卷材搭接宽度-IOmm观察和尺量检查胎体增强材料-IOmm观察和检查隐蔽工程验收记录3过滤层搭接宽度±30mm观察和尺量检查4种植土PH值符合设计要求便携式PH计检查7下沉式绿地6.1 一般规定6.1.1 下沉式绿地为绿地高程低于路面高程，雨水溢流口设在绿地内且低于路面高程、高于绿地底高程。下沉式绿地先汇集周边道路等区域产生的雨水径流，绿地蓄满水后再流入溢流口。6.1.2 下沉式绿地内排水管道和检查井的施工应满足设计要求，并符合现行国家标准给水排水管道工程施工及验收规范GB50268的规定。6.1.3 针对地下水水位较高、土壤渗透性较差的区域，可采用适当缩小雨水溢流口高程与绿地底高程的差值或换填土的方法，保证排空时间和土壤渗透能力，满足设计要求。6.2 施工7. 2.1下沉式绿地的位置、下沉深度、构造形式等应满足设计要求。7. 2.2溢流口的位置、深度及间距应符合设计要求，安装不得歪扭。7. 2.3下沉式绿地雨水集中入口的截污、消能设施应按设计要求设置，以净化初期雨水、防止水土冲刷和侵蚀。7. 2.4下沉式绿地的植物选配、规格及形态应符合设计要求，并符合现行行业标准园林绿化工程施工及验收规范CJJ82的规定。7.3验收标准I主控项目7.3.1下沉式绿地的面积、下沉深度、溢流口高程应满足设计要求，允许偏差应满足表4的要求。表4下沉式绿地主控项目允许偏差序号项目检查数量允许偏差检查方法1面积全数检查±5%用全站仪测量等2下沉深度全数检查±30mm用钢尺量测、水准仪等3溢流口高程全数检查±20mm用水准仪测量注：下沉深度计算方式：每个单项设施上沿口及底部各取不小于3个测点，取平均高程，深度=上沿11平均高程底部散点平均高程。7.3.2排空时间应满足设计要求。T/CASMESXX×-2024检查方法：灌水试验或实际降雨观察计时。II一般项目7.3.3下沉式绿地外观不应有大片土壤裸露、沟槽高低起伏不平等缺陷。检查方法：观察、检查施工记录。7.3.4下沉式绿地内植物选配、规格及形态应符合设计要求。检查方法：观察，检查施工记录。7. 3.5下沉式绿地表面平整，无松散、裂纹、板结现象。检查方法：观察。8. 3.6边坡护坡应无坍塌现象。检查方法：观察。8生物滞留设施9. 1一般规定9.1.1 针对地下水水位较高地区，设施底部渗透面距离季节性最高地下水水位或岩石层小于1m,以及当设施距离建筑物基础小于3m（水平距离）或在径流污染严重的区域时，生物滞留设施底部和对建筑物有影响的一侧均应采取防渗措施。9.1.2 生物滞留设施使用的砾石、土工布、砂、种植土、填料及树皮等材料应严格按设计要求选取和进行进场检验。8.2施工8.2.1施工过程中的土壤侵蚀和沉淀控制应符合下列规定：a）生物滞留设施宜在其汇水面施工完成后进行施工，如周边绿地种植、道路结构层等施工均已完成，或根据现场条件及施工进度安排与汇水面同时进行施工；b）生物滞留设施沟槽周边应设置挡土袋、预沉淀池等，防止周边水土流失对沟槽渗透性能、深度造成影响。己完工的入水口设施应进行临时封堵。8.2.2沟槽开挖及基层土壤渗透性能保护与恢复应符合下列规定：a）当存在入渗型生物滞留设施时，沟槽机械开挖、水泥混凝土拌合与挡墙砌筑作业等宜在沟槽外围进行，避免沟槽因重型机械碾压、水泥混凝土拌合作业等降低基层土壤渗透性能；b）已压实土壤可通过对不小于30Omm厚度范围内的基层土壤进行翻土作业,尽量恢复其渗透性能,有条件的，应对施工前后的土壤渗透性能进行监测，以确定翻.土厚度；应及时清理沟槽底部己板结的水泥混凝土。土壤渗透性能无法恢复时，设计单位应调整设计渗透值，重新校核设施设计渗透量；c）生物滞留设施边坡应进行压实以防止坍塌及水土流失；d）具有转输功能的生物滞留设施（如生物滞留带），为防止冲刷，沟底一般间隔设置挡水堰，沟槽开挖完成后，设计挡水堰的位置应设置临时挡水坝/袋，防止沟槽内土壤流失。8.2.3 防渗膜作为防渗材料时，应将沟槽内的石块、树枝等尖锐材料清理干净。8.2.4 砾石排水层施工应符合下列规定：a）砾石层应为洗净的碎石、砾石等材料，不含杂土。砾石层内穿孔排水管的开孔孔径应小于砾石粒径，开孔率不小于2%；b）砾石排水层采用透水土工布包裹方式时，应避免换土层/种植土层内土壤随雨水流失进入排水层；c）隔离层采用粗砂时，砾石层应满足设计要求，一般应设置厚度不小于K）Omln、粒径24mm的砾石层过渡层。8 .2.5隔离层采用透水土工布时，应防止种植土随雨水流入砾石排水层，且搭接宽度不应小于200mm,防止尖锐物体损坏；采用砂层时，应选用粗砂作为隔离层。9 .2.6种植土层施工应符合下列规定：a）土壤或填料应分层回填至设计高度；b）换土层四周用土工布包裹时，土工布搭接宽度不应小于20OnInb以避免周边土壤进入换土层；c）种植土层回填到设计高度后一段时间内发生沉降时，应进行补充回填。8.2.7植物种植应按种植设计图纸施工，也可按照实际景观效果最优的原则进行适当调整，并按程序进行设计变更。进水口及溢流口处的种植密度可适当加密，利用植物拦截较大颗粒物及垃圾。8.2.8覆盖层应满足设计要求，防治水土流失、保持土壤水分，一般由碎树皮、木屑、陶粒或者椰糠组成，不含其它杂质，如杂草种子、土、树根等，厚度为5075mm.8.2.9进水口与溢流口施工应符合下列规定：a）进水口位置、溢流口高程应满足设计要求，结构层回填高度应与设计高度一致，保证有效调蓄深度；b）进水口处的消能、预处理设施和溢流口处拦截较大垃圾的格栅等设施应符合设计要求。8.3验收标准I主控项目8.3.1生物滞留设施的面积、下沉深度、溢流口而程应满足设计要求，允许偏差应满足表5的要求。表5生物滞留设施主控项In允许偏差序号项目检查数量允许偏差检查方法1面积全数检查+5%用全站仪测量等2下沉深度全数检查±30mm用钢尺量测、水准仪等3溢流口而程全数检查±20mm用水准仪测量注：下沉深度计算方式：每个单项设施上沿口及底部各取不小于3个测点，取平均高程，深度=上沿口平均高程-底部散点平均高程。8.3.2种植层厚度及主要成分符合设计要求。检查方法：尺量检查、检查试验报告。T/CASMESXXX-20248.3.3填料层渗透系数应符合设计要求。检查方法：检查试验报告，必要时现场复测。8.3.4砾石层厚度、砾石粒径应符合设计要求。检查方法：尺量检查、网格筛选。8.3.5砾石层和填料层之间铺设土工布或厚度不小于100mm的粗砂隔离层。检查方法：检查产品质量保证资料、检验报告，观察和尺量检查。8.3.6排空时间应满足设计要求。检查方法：灌水试验或实际降雨观察计时。II一般项目8.3.7生物滞留设施外观不应有大片土壤裸露、沟槽高低起伏不平等缺陷。检查方法：观察、检查施工记录。8.3.8生物滞留设施内植物选配、规格及形态应符合设计要求。检查方法：观察，检查施工记录。8.3.9生物滞留设施表面平整，无松散、裂纹、板结现象。检查方法：观察。8.3.10边坡护坡应无坍塌现象。检查方法：观察。8. 3.11穿孔排水管外观应平整、无气泡、夹渣或裂纹，管径、开孔率、强度应满足设计要求。检查方法：检查产品质量保障资料；检查成品管进场验收记录。9渗透塘与渗井8.1 一般规定8.1.1 渗透塘施工前应对进水口、前置塘、主塘、溢流出水口、护坡等构成部分平面、高程控制进行复核，确认无误后方可施工。8.1.2 渗透塘施工前应放线定位开挖区域，尽可能减小施工对周边区域带来的不良影响。8.1.3 渗透塘施工前应建造或安装临时排水、保土措施，确保施工安全。8.2 施工8.2.1 前置塘、主塘面积与深度应满足设计要求。9. 2.2进水管的高程应符合设计要求，进水口处的消能碎石应摆放整齐，厚度、面积应符合设计要求，防止水流冲刷和侵蚀塘底。9. 2.3前置塘底部沉淀区混凝土或浆砌块石施工应满足现行国家标准混凝土结构工程施工质量验收规范GB50204的规定。10. .4渗透塘的边坡坡度应满足设计要求。9.2.5渗透塘底部构造应满足设计要求，一般种植土层为200300mm,滤料层为300500mm.两层之间的土工布搭接宽度应不小于150mm,并防止尖锐物体破坏。9.2.6渗透塘排空时间应满足设计要求，不应大于24h。9.2.7溢流通道、放空管和排放管高程、断面、坡度应满足设计要求。9.2.8渗透塘外围应按设计要求设置护栏、警示牌等安全防护设施。9.2.9渗井的出水管的内底高程应高于进水管管内顶高程，但不应高于上游相邻井的出水管管内底高程。渗井调蓄容积不足时，也可在渗井周围连接水平渗排管，形成辐射渗井。9.2.10渗井的构造应符合设计要求。9.2.11井底应设置砾石排水层和砂层过滤，井内渗排管口高于砂层100mm。渗排管周边包裹一层砾石排水层，砾石层外铺透水土工布，土工布的宽度应足够包裹砾石层。9.2.12井室施工及验收符合现行国家标准给水排水管道工程施工及验收规范GB50268的规定。9.3验收标准I主控项目9.3.1渗透塘的前置塘、主塘的面积、深度及进水口与溢流设施高程应满足设计要求，允许偏差应满足表6的要求。表6渗透塘主控项目允许偏差序号项目检查数量允许偏差检查方法1前置塘面积全数检查±3%用全站仪测量等2主塘面积全数检查±3%用全站仪测量等3前置塘、主塘底标高全数检查±50mm用水准仪测量4进水口、溢流设施标高全数检查±30mm用水准仪测量注：前置塘、主塘面积及底标高、溢流通道标高计算：以散点高程方式，均匀不设。面积50m2以内不宜小于3个点，每增IOm2增加1个高程点。塘上沿高程做适当加密。最终计算塘底平均高程及塘上沿平均高程。9.3.2前置塘塘底应满足设计要求，般设置局部硬化区，周边应设置清淤通道。检查方法：观察和尺量检查。9.3.3渗透塘使用的种植土和渗滤材料不得污染水源，不得导致周边次生灾害发生。检查方法：检查质量检验报告。9.3.4排空时间应满足设计要求。检查方法：灌水试验或实际降雨观察计时。T/CASMESXX×-20249.3.5渗井构造形式应满足设计要求。透水土工布隔离层规格应满足设计要求，设计未明确时，单位面积质量为200gm2-300gm2,土工布搭接宽度不应少于150mm。检查方法：检查出场合格证、钢尺量测。9.3.6底部及周边的土壤渗透系数应满足设计要求，设计未明确时，应大于5xl()6ms°检查方法：通过试验检查。II一般项目1.1.1 3.7渗透塘边坡形式及坡度符合设计要求，无坍塌现象。检查方法：观察与尺量检查。9.3.8 溢流通道埋设深度、轴线位置应符合设计要求。检查方法：检查施工记录、测量记录。9.3.9 渗井的出水管的内底高程应高于进水管管内顶高程，但不应高于上游相邻井的出水管管内底高程。检查方法：钢尺量测。
