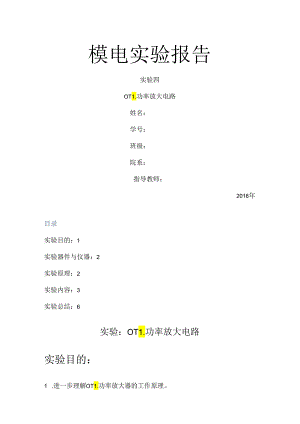

模电实验报告实验四OT1.功率放大电路姓名：学号：班级：院系：指导教师：2016年目录实验目的：1实验器件与仪器：2实验原理：2实验内容：3实验总结：6实验：OT1.功率放大电路实验目的：1 .进一步理解OT1.功率放大器的工作原理。2 .学会OT1.电路的调试及主要性能指标的测试方法。实验器件与仪器:1.+5v直流电源5.直流电压表2.函数信号发生器6.直流毫安表3.双踪示波器7.频率计8.晶体三级管9013X1、9012X1、8欧喇叭XI,电阻器、电容器假设干实验原理:如以下列图为OT1.低频功率放大器。其中由晶体三极管TI组成推动级，T2,T3是一对参数对称的NPN和PNP型晶体三极管，他们组成互补推挽OT1.功放电路。由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作功率输出级。Tl管工作于甲类状态，它的集电极电流ICI的一局部流经电位器Rw2及二极管D,给T2.T3提供偏压。调节RW2,可以使T2.T3得到适合的静态电流而工作于甲.乙类状态，以抑制交越失真。静态时要求输出端中点A的电位UA=皿Ucc可以通过调节RWl来实现，又由于RWl的一端接在A点，因此在电路中引入脚,直流电压并联负反响，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。当输入正弦交流信号Ui时,经TI放大.倒相后同时作用于T2.T3的基极M的负半周使T2管导通S管截止）,有电流通过负载Rl,同时向电容Co充电,在Ui的正半周，T3导通（T2截止）,那么已充好的电容器Co起着电源的作用,通过负载R1.放电,这样在R1.上就得到完整的正弦波.C2和R构成自举电路,用于提高输出电压正半周的幅度,以得到大的动态范围.OT1.电路的主要性能指标1 .最大不失真输出功率Pom理想情况下,P°m=Ucc2R1.z在实验中可通过测量R1.两端的电压有效值,来求得实际的Pom=o2Rlo2 .效率=PoM/Pe100%Pe直流电源供给的平均功率理想情况下,功率MaX=78.5%.在实验中,可测量电源供给的平均电流Idc,从而求得Pe=Ucc1.,负载上的交流功率已用上述方法求出,因而也就可以计算实际效率了。1 .频率响应祥见实验二有关局部内容2 .输入灵敏度输入灵敏度是指输出最大不失真功率时,输入信号Ui之值实验内容：在整个测试过程中，电路不应有自激现象。1 .按图7-1连接实验电路，电源进入中串人直流毫安表，电位器Rw2置为最小值，RWl置中间位置。接通+5V电源，观察毫安表指示，同时要手触摸输出级管子，假设电流过大，或管子温升显著，应立即断开电源检查原因（如RW2开路，电路自激，或管子性能不好等）。如无异常现象，可开场调试。1）调节输出端中点电位UA调节电位器RW1，用直流电压表测量A点电位，使Ra=0Ucc02）调整输出极静态电流用测试各级静态工作点调节RW2,使T2、T2管的C2=C3=5-IomAo从减小义越失真角度而言，应适当加大输出极静态电流，但该电流过大，会使效率降低，所以一般以51OmA左右为宜。由于毫安表是串在电源进线中，因此测量得的是整个放大器的电流。但一般Tl的集电极电流ICI较小，从而可以把测得的总电流近似当作示末级的静态电流。如要准确得到末级静态电流，那么可以从总晾中减去ICl之值。调整输出级静态电流的另一方法是动态调试法。先使Rw2=0,在输入端接入F=IKHZ的正弦信号Uio逐渐加大输入信号的幅值，此时,输出波形应出现较严重的交越失真（注意：没有饱和和载止失真），然后缓慢增大Rw2，当交越失真刚好消失时，停顿调节Rw2,恢复Ui=0,此时直流毫安表计数即为输出级静态电流。一般数值也应在51OmA左右，如过大，那么要检查电路。输出级电流调好以后，测量各级静态工作点，记入表71。表71c2=c3=7mAUa=2.5VT1T2T3Vb(V)0.7161.8003.132Vc(V)1.80104.328Ve（V）O.09882.4672.467注意：在调整RW2时，一是要注意旋转方向，不要调得过大，更不能开路，以免损坏输出管。输出管静态电流调好，如无特殊情况，一得随意旋动Rw2的位置。2 .最大输出功率PoM和效率n的测试1）测量PoM输入端接F=IKHZ的正弦信号U,输出端用示波器观察输出电压U。波形。逐渐增大Uj,使输出电压到达最大不失真输出，用交流毫伏表没出负载R1.上的电压UoM，那么Pom=UomVRl2）测量n当输出电压为最大不失真输出时，读出直流毫安表中的电流值，此电流即为直流电源供给的平均电流IaC（有一定误差），即此可近似求得PE=UCC丘，再根据上面没得的Pom,即可求出=PomPeo3 .输入灵敏度测试根据输入灵敏度的定义，只要测出功率Po=POM时的输入电压值Ui即可。4 .频率响应的测试测试方法同实验二。记入表72。表72Uj=5mVf(Hz)100200500IK2K5KIOKV0(mV)12.32517.03632.04636.61936.87937.02337.125Av2.4653.40726.40927.32387.37587.40467.425f(IIz)20K50K100K200K500K1000K2000KVo(V)37.19537.40236.93637.64235.31315.0230.332Av7.4397.48047.38727.52847.06263.00460.0664在测试时，为保证电路的安全，应在较低电压下进展，通常取输入信号为输入灵敏度的50%o在整个测试过程中，应保持Ui为恒定值，且输出波形不得失真。实验总结:频率响应曲线:
