《钢铁企业管道支架设计规范》(征求意见稿).docx

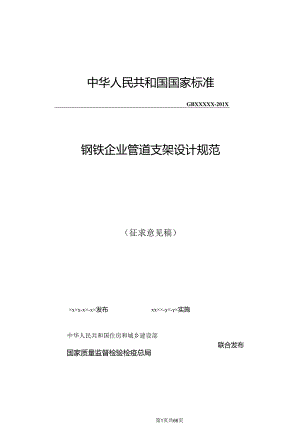

中华人民共和国国家标准GBXXXXX-201X钢铁企业管道支架设计规范（征求意见稿）×x×x-x×-x×发布xx××-×-×实施中华人民共和国住房和城乡建设部国家质量监督检验检疫总局联合发布第1页共66页前言根据住房和城乡建设部关于印发2007年工程建设标准规范制订、修订计划（第二批）的通知（建标2007126号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制订本规范。本规范的主要技术内容是：1总则；2术语、符号；3基本规定；4管道支架分类及选型；5荷载；6管道支架设计及计算；7连接；8地基基础设计；9抗震设计与构造措施；10管道支架构造；11管道支架的防腐；12制作、安装与检验。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国冶金建设协会负责日常管理，由中冶赛迪工程技术股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中冶赛迪工程技术股份有限公司国家标准钢铁企业管道支架设计规范管理组（地址：重庆市渝中区双钢路1号；邮编：400013）,本规范主编单位：中冶赛迪工程技术股份有限公司本规范参编单位：中冶南方工程技术有限公司中冶京诚工程技术有限公司中冶长天工程技术有限公司中冶焦耐工程技术有限公司中冶华天工程技术有限公司中冶集团建筑研究总院中冶东方工程技术有限公司鞍钢集团设计研究院重庆大学宝山钢铁股份有限公司上海宝冶建设有限公司本规范主要起草人员：本规范主要审查人员：1总则42术语和符号52.1 术语52.2 符号53基本规定83.1 一般规定83.2 设计原则84管道支架分类及选型104.1 一般规定104.2 管道支架类型105荷载135.1 一般规定135.2 荷载效应组合135.3 竖向荷载计算145.4 风荷载计算145.5 牵制影响155.6 活动管架的管道摩擦力和管架位移反弹力165.7 固定管架水平推力175.8 管架上水平荷载作用点176管道支架计算及设计166.1 一般规定186.2 结构内力分析196.3 钢筋混凝土管道支架设计206.4 钢结构管道支架设计217连接237.1 一般规定237.2 钢筋混凝土管架梁柱连接237.3 钢结构管架梁柱连接237.4 管架结构柱脚248地基基础设计278.1 一般规定278.2 计算278.3 基础的构造339抗震设计与构造措施349.1 一般规定349.2 地震作用349.3 结构界面抗震验算389.4 构造措施3910管道支架构造4110.1 钢筋混凝土支架4110.2 钢支架41H管道支架的防腐4312制作、安装与检验4412.1 钢筋混凝土结构支架制作4412.2 钢结构支架制作4412.3 支架安装4412.4 支架检验45附录A管线系统布置示意图46附录B管线支架常用类型示意图46附录C管架支架轴向水平荷载作用计算简图47附录DA型管架内力计算49附录E悬索管架内力计算52附录F无加劲肋全栓连接节点计算55附录G管托59本规范用词说明64引用标准名录651总则1.0.1为了在钢铁企业管道支架设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。1.0.2本规范适用于钢铁企业钢结构及钢筋混凝土结构管道支架设计，但不适用于非金属管道的支架设计。1.0.3本规范是按照国家标准工程结构可靠性设计统一标准GB50153规定的原则制订的。1.0.4本规范规定了钢铁企业管道支架设计的基本技术要求，当本规范与国家有关法律、行政法规相抵触时，应按国家法律、行政法规的规定执行。1.0.5钢铁企业管道支架的设计，除应执行本规范的规定外，尚应符合国家现行的有关标准的规定。2术语和符号2.1 术语2.1.1 管道支架用于钢铁企业中支承各种管道的竖向结构、横向结构或竖向与横向的组合结构的总称。2.1.2 管托置于管道支架之上用于规范管道位置的装置。2.1.3 固定管道支架在管道的纵向和横向均视为管道的不移动支点。2.1.4 活动管道支架在管道的纵向、横向或者纵向和横向视为管道的可移动支点。2.1.5 单向活动管道支架在管道的纵向应视为管道的可移动支点（即必须满足管道的变形要求），横向为管道的不移动支点。2.1.6 双向活动管道支架在管道的纵向应视为管道的可移动支点（即必须满足管道的变形要求），横向亦为管道的可移动支点。2.1.7 组合式管道支架由多个构件组合而成的管道支架（管道可以是也可以不是管道支架的零件）。2.1.8 主动管对管道支架的工作状态起控制作用的管道称为主动管。2.1.9 主动管层布置有主动管的管层称为主动管层。2.22.2.1 作用和作用效应Fk相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力；G4基础自重及基础上土重标准值；M柱脚截面的弯矩设计值；Me、M,相应于荷载效应标准组合时，作用于基础底面的沿X方向及Y方向的力矩值；N柱脚截面的轴力设计值；N0锚栓的总合拉力；N,个锚栓承受的拉力设计值；N，单根锚栓的受拉承载力；Pmax柱脚底板下最大压应力；V单根锚栓承受的剪力设计值；Vh单根锚栓的受剪承载力；Pk相应于荷载效应标准组合时，基础底面处的平均压力值；POmar、Pmin一相应于荷载效应标准组合时，基础底面边缘的最大、最小压力值；2.2.2 计算指标b,垂直于剪力作用方向的抗剪键宽度；e;、e,基础沿X方向及Y方向的偏心距；ew、e分别为锚栓中心至柱脚腹板（或加劲）和翼缘板表面的距离；EJ支柱刚度，E为弹性模量，J为惯性矩。钢筋混凝土取0.85EJ;f底板钢材的抗拉强度设计值；fa修正后的地基承载力特征值；f基础混凝土抗压强度设计值；fe素混凝土轴心抗压强度设计值，按国家标准混凝土结构设计规范GB50010取值；h2抗剪键高度；kg牵制系数；n管道根数（包括主动管）；N,管道重量；N2主动管（最重管）重量；q；第i根管的单位长度重量；Pm-管道摩擦力；Pr管道支架位移反弹力；t,管壁最高计算温度；t2管壁最低计算温度；to锚栓区受拉底板厚度；W基础底面的抵抗矩；X,柱脚底板下压应力分布长度；o一一主动管变形值；2、,一一主动管沿纵向及横向变形值；主动管斜向变形值；a,钢材线膨胀系数；B,一混凝土局部受压时的强度提高系数，按国家标准混凝土结构设计规范GB50010取值；o高度Z处的风振系数；口、一一管道风载体形系数，按现行国家标准建筑结构荷载规范GB50009查用，见上下双管体型及体形系数表；:风压高度变化系数，按现行国家标准建筑结构荷载规范GB50009查用；U,一一摩擦系数：钢对钢滑动时取0.3;钢对钢滚动时一般取0.1;有特殊可靠措施时可适当降低；计算长度系数；wO基本风压(KNm2);w风荷载标准值(KNm);2.2.3 几何参数A、B基础底边尺寸；b迎风面的支柱截面尺寸；b,支承肋间净距；b2柱脚底板宽度；c、d锚栓中心至底板边缘的距离；D管道外径(包括保护层)；H一一管道支架的高度(主动管管托底至基础顶面)；H0管道支架柱计算长度；H,管道支架柱的层间高度；1管道跨距：1.k所计算的管道支架到固定点处的管道长度；1.柱脚底板长度；1.0一一锚栓合力至压力最大侧底板边的距离；R混凝土的压应力合力；3基本规定3.1 一般规定3.1.1 管道支架设计应具备以下资料：1工艺专业管道及拟设管道支架的平面布置图、纵断面图、横断面图；管道几何信息及对管道支架的要求（应包括管道的最大位移限值和最大差异沉降限值）；管道重量（应包括管道、内衬、保温层、管道附件等）；管道内介质重量。2可变荷载，应包括管道内的事故水、试压水、沉积物、预留荷载以及平台上的活荷载等。3管道壁的最高、最低计算温度。4固定管道支架上的各种管道水平推力，同时应给出水平推力的作用方向和垂直荷载等信息。5给出非刚性管道支架上可采用较接管托固定的管道。6给出管托形式及其与管道支架连接的方式与要求。7岩土工程勘察资料。3.1.2 管道支架在规定的设计使用年限内，应满足下列功能要求：1能承受在施工和使用期间可能出现的各种作用：2在正常使用时，具有良好的工作性能；3在正常维护下，具有足够的耐久性能；4在本规范规定的偶然事件发生时和发生后，能保持必需的整体稳定性。3.1.3 管道支架设计使用年限为50年。3.2 设计原则3.2.1 本规范采用以概率理论为基础的极限状态设计方法，以可靠指标度量结构构件的可靠度，用含分项系数设计表达式进行计算。3.2.2 管道支架的安全等级取一级，结构重要性系数。取1.1。3.2.3 管道支架应根据承载能力极限状态及正常使用极限状态的要求，按下列规定进行计算：1所有结构构件均应进行承载力计算；有抗震设防要求的结构，尚应按规定进行结构构件抗震承载力验算；2处于露天环境下的钢筋混凝土管道支架，应根据混凝土结构耐久性设计规范GB/T50476的相关规定进行裂缝宽度验算；3预制钢筋混凝土管道支架构件尚应进行吊装验算；4固定管道支架横梁的最大挠度不宜大于梁跨度的1/500;其它管道支架横梁的最大挠度不应大于梁跨度的1/250。3.2.4 管道支架横梁在垂直荷载及水平推力作用下，按双向受弯构件计算。3.2.5 下列各类管道属于振动管道：1管道外径大于等于20Omm的蒸汽管道；2设有“快速切断阀”的管道；3往复泵输送的液体管道；4活塞式压缩机输送的气体管道；5生产过程中突然升温增压的管道（如紧急放空管）。3.2.6当管道上敷设的振动管道质量占全部管道质量的30%以上时该管道应按振动管道考虑，并按下列规定计算动力影响：1刚性活动管道支架，总振动管道荷载乘以1.3动力系数，并以此计算管道水平推力；2固定管道支架，总振动管道荷载及补偿器反弹力均乘以1.3动力系数，以此计算水平推力。4管道支架分类及选型4.1 一般规定4.1.1 管道支架作为管道的支承结构，依据其在管线系统中所起的作用、受力特性和结构形式的不同，通常分为固定管道支架、单向活动管道支架、双向活动管道支架以及组合式管道支架等几种类型，管线系统布置示意图参见附录A。4.1.2 管线系统中管道支架应力求类型最少，外形协调。4.2 管道支架类型4.2.1 固定管道支架求：4.2.2 支架要有足够的刚度，以确保管道系统的稳定；2固定管道支架上的管道，一般应采用固定管托(若有不固定的管道时，管托形式由工艺决定)，管道支架下端与基础固接；3固定管道支架可按照管道支架承受的荷载大小与管道布置情况选用附录B中的形式。4.2.3 单向活动管道支架，通常有刚性、柔性和半饺接等三种形式：1单向活动刚性管道支架沿管道的纵向刚度较大，位移较小，管道经过管托在支柱或横梁上滑动或滚动。作用于管道支架上的摩擦力应符合式(4.2.2-1)的要求。单向活动刚性管道支架上的各种管道均应采用滑动或滚动管托，管道支架下端与基础固接。适用于管道重量较小、管道变形较大、高度较低的管线。其结构形式可选用附录B中a、b、c、d。Pm<P;(4.2.21)式中Pm管道摩擦力；P管道支架位移反弹力。2单向活动柔性管道支架沿管道的纵向刚度较小，位移能适应主动管的变形要求。作用于管道支架上的摩擦力应符合式(4.2.2-2)的要求。单向活动柔性管道支架上的主动管采用滑动或较接管托，其它管道可采用滑动或滚动管托，管道支架下端与基础固接。适用于管道重量较大、管道变形较小、高度较高的管线。其结构形式可选用附录B中a、b、c、doptn>P:(42.22)式中Pm一管道摩擦力；P,管道支架位移反弹力。3单向活动半较接管道支架的柱脚沿纵向采用半被接构造，管道支架的位移与主动管变形相等，管道支架的位移反弹力忽略不计。管道支架位移后的倾斜度应符合式(4.2.2-3)的要求：单向活动半较接管道支架上的主动管采用较接管托，其它管道采用滑动或滚动管托，管道支架下端沿纵向与基础半钱接、沿横向与基础固接。适用于管道重量较大、主动管变形符合管道支架位移后倾斜度要求的管线.其结构形式可选用附录B中a、b、c、d。040.02(4.2.23)H式中.主动管变形值；H管道支架的高度。4.2.4 双向活动管道支架，一般布置在管道的转角附近。通常有摇摆、双向滑动和摇动吊梁等三种形式：1双向活动摇摆管道支架上的主动管采用固定管托或螺栓联结的较接管托，其它管道均采用滑动管托。支柱下端与基础沿双向均采用钱接，适用于单管或管道数量不多的管线(图4.2.3中a)。管道支架的倾斜度应符合式(4.2.3-1)的要求：组40.03(4.2.3-1)H式中_主动管斜向变形，A二二K一,：=、一主动管沿纵向及横向变形值。2双向活动滑动管道支架上的管道全部采用双向可滑动管托，使管道沿纵向及横向均可滑动。管道支架下端与基础固接，适用于管道数量较多，管道沿纵向及横向均有较大变形的单层或多层管线。图4.2.3双向活动支架志晶摆支架；b摇摆吊梁支架3双向活动摇动吊梁管道支架。当双向活动滑动管道支架上的摩擦力较大时，可改用摇动吊梁管道支架(图4.2.3中b)。管道在吊梁上采用滑动管托，吊索的长度宜大于管道变形值的10倍。4.2.4组合式管道支架：1管道跨越河流、山谷、铁路、公路以及其他建筑物而跨距超过允许值时，或因管道直径较小需设置数量较多的管道支架造成显著不经济的后果时，宜采用组合式管道支架；2常用的组合式管道支架形式有：悬索式组合管道支架、桥架式组合管道支架、悬臂式组合管道支架、桁架式组合管道支架及吊索式组合管道支架；3悬索式组合管道支架由主索、边索、横梁和支柱等构件组成，适用于两支柱间距离较大的管线：4桥架式组合管道支架由桁架或纵梁、边索、横梁和支柱等构件组成，适用于管道直径较小、管道数量较多的管线；5悬臂式组合管道支架，当管道的跨距超过允许值不多时可采用这种结构形式，一般用于管道直径较小、管道数量较多的管线：6桁架式组合管道支架，对于介质温度接近于大气温度的管道，当其跨距超过允许值时，可利用管道本身作为桁架的上弦杆组成桁架式组合管道支架。这种结构形式，一般用于两支柱之间的管道无补偿器、阀门、法兰盘等附件的单根管线；7吊索式组合管道支架由吊索、固定拉索、水平拉杆、横梁和支柱等构件组成，吊索与水平拉杆的倾斜角宜取30°。适用于管道直径较小、管道数量较多的管线。5荷载1.1.1 一般规定1.1.2 竖向荷载：1永久荷载：1）管道本体：管道自重，包括管道内衬、加劲肋板、阀门、法兰、补偿器和支吊挂件,以及外裹保温层等；2）管道支架：管道支架及支撑自重。2可变荷载：1）管道内：管道内介质重、管内沉积物、试压水等；2）管道外：积灰、冰雪、平台上操作或检修荷载等；其中冰雪荷载按具体情况考虑。1.1.3 水平荷载：1纵向水平荷载：1）管道补偿器的弹性力或不平衡力；2）介质压力作用下产生的水平力；3）管道摩擦力或管道支架位移反弹力；4）温度作用产生的力。2横向水平荷载：D风荷载；2）地震荷载。5.1.3特殊荷载：主要指事故水或其他事故状态下产生的作用力。5.2 荷载效应组合5.2.1 荷载效应组合表达式按现行国家标准建筑结构荷载规范GB50009有关规定采用。5.2.2 由可变荷载效应控制的组合和永久荷载效应控制的组合采用建筑结构荷载规范GB50009相关荷载组合设计表达式。5.2.3 基本组合的荷载分项系数，应按下列规定采用：1永久荷载的分项系数：当其效应对结构不利时，由可变荷载效应控制的组合取1.2,由永久荷载效应控制的组合取1.35;当其效应对结构有利时的组合取1.0;2可变荷载的分项系数：一般情况下取1.4;对标准值大于4KN/M的平台结构等的活荷载取1.3;3对于偶然组合，荷载效应组合的设计值宜按下列规定确定：偶然荷载的代表值不乘分项系数；与偶然荷载同时出现的其他荷载可根据观测资料和工程经验采用适当的代表值。各种情况下荷载效应的设计公式，可由有关规范另行规定；4管架支架荷载代表值：管架支架结构设计时，应采用标准值作为荷载的基本代表值。工艺（管道）专业提供的管道荷载（包括垂直荷载及水平荷载），作为荷载标准值考虑。5.3 竖向荷载计算5 .3.1管道支架承受的竖向荷载按其左右两个支架间跨距的一半之和取用；集中荷载按简支受力分配取用。6 .3.2积灰荷载按现行国家标准建筑结构荷载规范GB50009采用，但一般不大于0.3KNm2.5.4 风荷载计算5.4.1管道风荷载按现行国家标准建筑结构荷载规范GB50009采用：1上下双管按式4.1-1）计算：P：叫/ZD（5.4.11）式中O4风荷载标准值（KNm）;B2高度Z处的风振系数；管道风载体形系数，按现行国家标准建筑结构荷载规范GB50009查用，见上下双管体型及体形系数表；,风压高度变化系数，按现行国家标准建筑结构荷载规范GB50009查用；O0基本风压（KNm2）;1管道跨距；D,管道外径（包括保护层）。上下双管体型及体形系数IB.4.1-1上下双管体型及体形系数表5.4.17上下双管体形系数表s/D0.25以下0.500.751.001.502.OO3.OO以上PS1.200.900.750.700.650.630.60注：本表适用于U不小于0.015的情况。2前后双管风荷载计算公式及符号解释同上下双管。上下双管体型及体形系黄图5.4.1-2前后双管体型及体形系数表5.41-2前后双管体形系数表s/D0.25以下0.501.503.004.006.008.0010.00以上MS0.680.860.940.991.081.111.141.20注：本表适用于:松炉不小于0.015的情况；表列U,值为前后两管之和，其中前管为0.6。3密排多管风荷载计算公式及符号解释同上下双管。件目-s-+1.4上下双管体8雅形系数S5.4.1-3密排多管体型及体形系数注：适ffl于z«d>不小刊1015的情况：表列口,值为各管之总和。5.4.2管道支架风荷载按式(5.4.2)计算：O=2O0b(5.4.2)式中O4风荷载标准值(KNm);?高度Z处的风振系数；,管道支架风载体形系数，按现行国家标准建筑结构荷载规范GB50009查用；U2-风压高度变化系数，按现行国家标准建筑结构荷载规范GB50009查用；O0基本风压(KNm2);b-迎风面的支柱截面尺寸。5.5牵制影响5.5.1管架上的管道采用滑动或滚动管托时，管道摩擦力及管架位移的计算皆应考虑牵制影响，其牵制影响系数规定如下：1管道根数止2时，牵制系数k=1.0;2管道根数n=3或应4且a>0.5时，牵制系数k,按表5.5.1采用：表5.5.1牵制系数表akg0500.500.500.700.67a>0,701.003管道根数T24且a<0.5时，牵制系数kq按图5.5.1采用:n>4且<0.5时的幸制系数图5.5.1n24且a<0.50时的牵制系数注：图表中的值，按a=NzENi计算，Ni为管道重量，n为管道根数（包括主动管）。对多层管架应考虑：计算横梁的摩擦力Pm时，简支梁取该横梁上全部管道，悬臂梁取不利一侧的全部管道：计算刚性管架支柱时摩擦力Pm和柔性管架位移4时，取管架上全部管道，计算柔性管架的摩擦力Bn时，取该横梁上全部管道。NZ为主动管（三管）重量，如主动管在介范围内时，取主动管重量，否则取最重管重量。计算NZ时，可将几根常温管道视为一根作为主动管考虑。5.6活动管架的管道摩擦力和管架位移反弹力5.6.1 管道摩擦力：1不考虑牵制系数时，依二Zgy/计）2考虑牵制系数时，拉2i口式中（第i根管的单位长度重量：;摩擦系数：钢对钢滑动时取03,钢对钢滚动时一般取0.1,有特殊可靠措施时可适当降低；1一一管道跨距（若管架两侧的管道跨距不等时，则取平均值）；k4牵制系数，按5.5条采用。5.6.2管道支架位移反弹力：1 管道支架位移按=!<（）:计算，22=a,（l-t2）1.;2管道支架位移反弹力P;按P;=3EJH计算。式中:主动管变形值；EJ支柱刚度，其中E为弹性模量，J为惯性矩。钢筋混凝土支柱取0.85EJ;H支柱的高度（主动管管托底至基础顶面）；a钢材线膨胀系数；t管壁最高计算温度;t:一管壁最低计算温度:1.x所计算的管道支架到固定点处的管道长度。搬62管壁温度(T)弹性模量E(N/«n2)线膨胀系数a,(C)100206×1011.5×10*150202×IO211.9×10200198×10o12.3X10250194X1012.6X10300!90×10s12.9X10350181×10s13.2X10400171×10*13.6×10注：温度为中间值时，采用线性插入法计算。5.7 固定管架水平推力5.7.1 固定管架的水平推力，一般由工艺专业提供。5.8 管架上水平荷载作用点5.8.1 水平推力：上滑式管托取管道外表皮的最低点；其他形式管托取管托底面，见图。非的水JMt力作用仪量上滑式管托Ib下it式管托Ib国定管托I住接管托：5.8.2 风荷载：取管道中心，见图。一含反蕾假作用位Jt6管道支架设计及计算6.1 一般规定6.1.1 设计管道支架时，应考虑管道与中间活动管道支架的相互支承作用以及固定管道支架通过管道对中间活动管道支架的支承作用。6.1.2 活动管道支架上采用滑动或滚动管托敷设多根管道时，应考虑各管道不同时工作而发生的对管道支架摩擦力和管道支架位移的牵制影响。6.1.3 敷设在活动管道支架上的管道，根据各管道对管道支架的作用情况不同，分为主动管和非主动管。6.1.4 活动管道支架承受的水平作用（推力），与管线中的主动管有密切关系。设计时，应在管线上的全部管道中选取主动管，其位置应布置在接近管道支架的中心处。6.1.5 活动管道支架主动管按下列规定选择：1刚性活动管道支架时，选取管线中重量最大的管道为主动管；2柔性管道支架：D选取管线中重量比它0.7的管道为主动管：2）管线中无重量比20.7的管道时，则选取管道变形值较小的管道做为主动管。该管道应取得工艺同意采用皎接管托，此时管道支架位移值等于该管道的变形值.<>3半较接管道支架，选取管线中变形值满足较接倾斜度规定的重量较大的管道。此时应取得工艺专业同意。6.1.6 设计半较接管道支架和摇摆管道支架时，应在施工图中注明“在安装过程中应设置临时支撑，当上部管线全部安装完毕后方可拆除”。6.1.7 刚性管道支架一般要求及适应范围：1柱刚度较大，管道变形时管道支架顶不能适应管道变形要求，出现相对位移，两者为非整体工作；2纵向为管道可移动支点，横向为管道的不移动支点；3管道支架承受的水平推力为管道滑动摩擦力；4管道采用滑动或滚动管座敷设于管架上；5适应于管道重量较小、管道变形较大和高度较低的管线。6.1.8 柔性管道支架一般要求及适应范围：1柱刚度较小，管道变形时管道支架顶能适应管道变形要求而出现相应变形，不出现相对位移，两者为整体工作；2纵向为管道可移动支点，横向为管道的不移动支点；3管道支架承受的水平推力为管架位移反弹力；4主动管采用滑动或较接管座，其余管道采用滑动或滚动管座敷设于管道支架上；5适应于管道重量较大、管道变形较小和高度较高的管线。6.1.9 半较接管道支架一般要求及适应范围：1管道支架以支柱的倾斜适应管道变形要求，不出现相对位移，管架倾斜度不大于2%;2纵向为管道可移动支点，横向为管道的不移动支点；3管道支架承受的水平推力，可忽略不计；4主动管采用较接管座，其余管道采用滑动或滚动管座敷设于管架上；5适应于管道重量较大、主动管道变形值不大于2%高度的管线。6.1.10 固定管道支架一般要求及适应范围：1管道支架具有足够刚度，保证管道系统稳定；2纵向及横向均为管道的不移动支点；3管道支架承受的水平推力由工艺专业提供；4管道采用固定管座敷设于管架上。6.1.11 活动管道支架不宜采用半较接柔性管架，宜采用柱脚固定的柔性活动管道支架或刚性活动管道支架；地震基本烈度为8度及8度以上地区的活动管道支架应采用刚性活动管道支架。6.1.12 1.12液体管公称直径D500mm,气体管公称直径DMOOmm的管道和输送易燃、易爆、剧毒、高温、高压介质的管道，固定管道支架宜采用四柱式现浇钢筋混凝土框架或有支撑的空间钢框架。6.1.13 钢筋混凝土框架结构的固定管道支架和活动管道支架可分别按抗震等级为三、四级的框架采取抗震措施。6.2 结构内力分析6.2.1 管架管道支架结构可按弹性体系计算内力。6.2.2 独立管道支架内力计算原则：1按单片平面管道支架进行内力分析；2管道支架平面内，门型管道支架按平面框架进行内力分析，T型管道支架按悬臂梁、柱进行内力分析；3管道支架平面外：1）刚性管道支架：支架柱按上端自由、下端固接的受弯构件进行内力分析；门型管道支架横梁水平推力作用下的平面外扭矩按两端固接计算，水平推力作用下的平面外弯矩按两端简支计算；T型管道支架横梁水平推力作用下的平面外扭矩、弯矩均按悬臂梁计算;2）柔性管道支架：支架柱按主动管层和非主动管层共同作用下的管道支架位移进行内力分析；门型管道支架横梁非主动管层，水平推力作用下的平面外扭矩按两端固接计算，水平推力作用下的平面外弯矩按两端简支计算；主动管层，平面外扭矩、弯矩均按悬臂梁计算；T型管道支架梁水平推力作用下的平面外扭矩、弯矩均按悬臂梁计算；3）半较接管道支架：支架柱主动管层按中心受压计算内力、非主动管层按简支梁计算内力；门型管道支架横梁非主动管层，水平推力作用下的平面外扭矩按两端固接计算，水平推力作用下的平面外弯矩按两端简支计算；主动管层，平面外扭矩、弯矩均按悬臂梁计算；T型管道支架梁水平推力作用下的平面外扭矩、弯矩均按悬臂梁计算；4）固定管道支架：支架柱按框架结构（四柱式）或悬臂（门型、单柱式）进行内力分析；门型管道支架横梁：水平推力作用下的平面外扭矩按两端固接计算，水平推力作用下的平面外弯矩按两端简支计算；T型管道支架梁水平推力作用下的平面外扭矩、弯矩均按悬臂梁计算；5）管道支架横梁管道轴向水平荷载作用计算简图及管道支架支柱管道轴向水平荷载作用计算简图参见附录C。6.2.3A型管道支架内力计算见附录D,悬索管架内力计算见附录E,管托计算见附录G。6.3钢筋混凝土管道支架设计6.3.1管道支架梁应按双向受弯构件进行受弯承载力、斜截面抗剪承载力计算；受扭时还应进行截面扭曲承载力计算，应符合现行国家标准混凝土结构设计规范GB50010要求。a>雌钢筋混凝土侪1支架柱计算长度系数（三）管道支架形式管道支架名称层数IYI跨双跨纵向横向纵向横向«1片形式固定管道支架单/i2.001.502.001.50多层2.001.50（顶）/1.252.001.50（顶）/1.25刚性管道支架单层1.501.501.501.50多层1.501.50（顶）/1.251.501.50（顶）/1.25柔性管道支架单层1.251.50多层1.251.50（顶）/1.25半钦接管道支架单层1.001.50多层1.001.50（顶）/1.25空间形式纵梁式管道支架单层1.001.501.001.50多层1.001.50（顶）/1.251.001.50（顶）/1.25四柱式管道支架单层1.501.50多层1.501.50桁架式管道支架单层1.001.00多层1.001.00A型管道支架单层1.001.00多层受扭时还50010要求。(6.3.3)6.3.2管道支架柱应按偏心受压构件进行受压承载力、斜截面抗剪承载力计算;应进行截面扭曲承载力计算，应符合现行国家标准混凝土结构设计规范GB6.3.3 管道支架柱计算长度H,按下式计算:H0=H式中H柱的层间高度;P计算长度系数，见表6.3.3T、6.3.3-2撤a±2刚接钢筋混凝土管道支架柱计算长度系数(U)管道支架形式管道支架名称层数单跨双跨单柱纵向横向纵向横向纵向横向单片形式固定管道支架单层2.001.502.001.252.002.00多层2.001.502.001.252.002.00刚性管道支架单层1.501.501.501,251.502.00多层1.501.001.501.001.502.00柔性管道支架单层1.251.501.252.00多层1.251.001.252.00半较接管道支架单层1.001.501.002.00多层1.001.001.002.00空间形式纵梁式管道支架单层1.001.501.001.25多层1.001.001.001.00四柱式管道支架单层1.501.50多层1.251.25桁架式管道支架单层1.001.00多层1.001.00A型管道支架单层1.001.00多层1.251.256.3.4 容许长细比见表&1.5o6.4钢结构管道支架设计6.4.1 管道支架横梁一般按双向受弯构件进行受弯进行强度、整体稳定、局部稳定及变形计算；当梁承受的轴力较大时，尚应按偏心受压构件进行强度、整体稳定、局部稳定计算。应符合现行国家标准钢结构设计规范GB50007要求。6.4.2 管道支架柱应按偏心受压构件进行强度、整体稳定、局部稳定计算，应符合现行国家标准钢结构设计规范GB50007要求。6.4.3 计算长度：1管道支架柱横向计算长度：当采用单柱时按悬臂柱确定柱计算长度；采用框架时按现行钢结构设计规范GB50017的第5.3.3条确定；2管道支架柱纵向计算长度：1）沿管道纵向为单柱时柱的计算长度按下式计算：H=H（643D式中H柱高度，固定管道支架、刚性管道支架取支柱顶面至基础顶面距离，其它类型管道支架取主动管管托底至基础顶面距离；当主动管位于下层梁时，上层柱计算长度为H=2H±（H:主动管管托底至支柱顶面的距离）；计算长度系数，见表6.4.3T。43-1沿Ifil纵向为单柱时柱的计算长度系数支架类型固定支架刚性支架柔性支架半校接支架摇摆支架U2.001.501.251.001.002）沿管道纵向为框架时柱的计算长度：按现行钢结构设计规范6850017的第5.3.3条确定。3柱间支撑：(6.4.3-2)(6.4.3-3)D单斜杆计算长度按下式计算：2）交叉连接斜杆平面内计算长度按下式计算：Io-0.5153）交叉连接斜杆平面外计算长度与单斜杆相同。式中1.计算长度；I5节点中心距离、交叉点不作为节点。6.4.4 管道支架构件的长细比不宜超过表8.2.3的容许值。6.4.5 管道支架变形：1管道支架梁挠度：竖向荷载（标准值）作用下的挠度容许值不大于1./400;管道水平推力（标准值）作用下的挠度容许值不大于1./400;1.为梁的跨度。2管道支架柱柱顶的水平位移：沿管道横向风荷载标准值作用下的柱顶位移不大于11/400;固定管道支架沿管道纵向在管道水平推力作用下的柱顶位移H/400;H为支架高度。7连接7.1 一般规定7.1.1 确定连接节点的构造形式及其连接时，应保证传力简捷明确，安全可靠，施工方便。节点应具有足够刚度，不允许有过大的局部变形。7.1.2 钢筋混凝土支架和钢结构支架连接材料的选用应分别符合混凝土结构设计规范GB50010和钢结构设计规范GB50017的要求。7.1.3 钢筋混凝土梁柱连接宜采用现浇整体型式，双层管架可采用预制装配型式，超过两层的管架宜采用钢管架。7.1.4 有抗震设防要求时，节点的承载力应按规定大于杆件的承载力。7.2 钢筋混凝土管架梁柱连接7.2.1 钢筋混凝土活动管架梁柱较接连接时，应进行梁端剪力、管道轴向水平推力引起梁端扭矩计算，并根据剪力，扭矩进行连接（焊缝或螺栓）强度验算。7.2.2 钢筋混凝土活动管架梁柱刚性连接时，应按平面或空间刚架进行内力分析。现浇框架梁与柱的纵向受力钢筋在框架节点区的锚固和搭接应符合混凝土结构设计规范GB50010的要求。7.2.3 固定支
