江苏《回弹法检测砌体中砖抗压强度技术规程》（征求意见稿）.docx

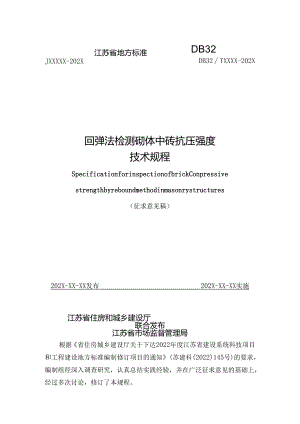

江苏省地方标准DB32JXXXXX-202XDB32TXXXX-202X回弹法检测砌体中砖抗压强度技术规程SpecificationforinspectionofbrickConpressivestrengthbyreboundmethodinmasonrystructures（征求意见稿）202X-XX-XX发布202X-XX-XX实施江苏省住房和城乡建设厅联合发布江苏省市场监督管理局根据省住房城乡建设厅关于下达2022年度江苏省建设系统科技项目和工程建设地方标准编制修订项目的通知(苏建科(2022)145号)的要求，编制组经深入调查研究，认真总结实践经验，并在广泛征求意见的基础上，经过多次讨论，修订了本规程。本规程于XXXX年XX月XX日经主管部门批准发布，自XXXX年XX月XX日起实施，并替代回弹法检测砌体中砖抗压强度技术规程DGJ32/TJ114201Io本规程共7章，主要技术内容包括：1总则；2术语和符号；3基本规定；4检测仪器；5检测；6砖抗压强度推定值的计算；7检测报告；附录A附录E。本规程的主要修订内容：修订批量评定检测单元测区数量；修改测区的砖抗压强度计算公式；新增测区的砖抗压强度平均值、测区数、测点数符号，修改抗压强度平均值符号；删除附录F。1总则32术语43基本规定64检测仪器71 .1技术要求72 .2检定74 .3保养85检测95 .1检测前准备95.2回弹值测量96砖抗压强度推定值的计算107检测报告12附录A砌体中烧结普通砖回弹值与抗压强度关系换算表13附录B砌体中混凝土普通砖回弹值与抗压强度关系换算表14附录C砌体中混凝土多孔砖回弹值与抗压强度关系换算表15附录D批量检测时同一检测单元砖强度等级推定16本标准用词说明17引用标准名录18条文说明191.0.1为了规范回弹法检测砌体工程烧结普通砖、混凝土普通砖、混凝土多孔砖抗压强度的技术方法，保证现场砌体工程中砖抗压强度检测的准确性，减少对既有建筑砌体结构的破坏，制定本规程。1.0.2本规程适用于既有砌体工程中烧结普通砖、混凝土普通砖、混凝土多孔砖抗压强度的现场检测，其检测结果可作为评定砖强度等级的依1.0.3对砌体中烧结普通砖、混凝土普通砖、混凝土多孔砖抗压强度进行检测时，除应执行本规程外，尚应符合国家和江苏省现行有关标准的规定。2.0.1烧结普通砖firedcommonbrick以粘土为主要原料经焙烧而制成的普通砖。2.0.2混凝土普通砖concretecommonbrick以水泥和普通集料或轻集料为主要原料，经原料制备、加压或振动加压、养护而制成的实心砖。2.0.3混凝土多孔砖concreteperforatedbrick以水泥为胶结材料，以砂、石等为主要集料，加水搅拌、成型、养护而制成的一种多排小孔的混凝土砖。2.0.4检测单元testingelement同一楼层且总量不大于250/的材料品种和设计强度等级均相同的砌体。2.0.5构件member检测单元中的一个墙、柱、基础。2.0.6砖抗压强度换算值conversionvalueofbrickcompressivestrength单个砖的平均回弹值通过测强曲线计算得出砖的抗压强度值。2.0.7砖抗压强度推定值estimatedstregthofbrickcompressivestrength对检测单元中每个测区的砖抗压强度换算值进行统计分析并应用一定的规则得到的代表总体性能的统计值。2. 0.8测区testingarea在一个检测单元内，随机布置的一个或若干个检测区域。2.0.9测点testingpoint在一个测区内，按检测方法的要求，随机布置的一个或若干个检测点。3. 0.1砖抗压强度检测应搜集下列信息和资料：1工程名称及建设单位、设计单位、施工单位、监理单位的名称。2建筑物结构形式、层数、建筑面积等。3砖的设计强度等级。4砖的规格、品种和生产单位的名称。5设计图纸、施工资料和使用情况。6检测原因。3.0.2以同一楼层中砖的设计强度等级及品种相同的砖砌体作为一个检测单元，每一检测单元的砌体总量不宜大于250m3o3.0.3可采用下列方式批量检测评定砖的强度：1每个检测单元中应随机选择10个测区。每个测区的面积不宜小于1.Om2,应在其中随机选择10块侧面向外的砖供回弹测试。2每一检测单元内，应将单个构件（单片墙体、柱、基础）作为一个测区，当一个检测单元不足10个构件时，应将每个构件作为一个测区。3.0.4构件中随机抽取侧面向外的砖供回弹检测。被抽取的砖应避开挑檐、过人洞及预埋件等易受损部位，砖与墙体边缘的距离应大于250mmo3.0.5被检测区的编号应清晰，并在原始记录纸上描述其在构件中的位置、外观质量情况。3. 0.6被检砖侧面应干燥、清洁、平整，不应有饰面层、粉刷层、疏松层、油污。应清除表面杂物，用毛刷刷去粉尘或碎屑。4检测仪器4.1技术要求4. 1.1回弹仪必须具有制造厂的产品合格证及校准单位的校准报告，回弹仪明显位置上应具有下列标志：名称、型号、制造厂名、出厂编号、出厂日期等。4. 1.2回弹仪应符合下列标准状态的要求：1水平弹击时，弹击锤脱钩的瞬间，回弹仪的标称能量应为O.735Jo2弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态。3在洛式硬度HRC为60±2的钢砧上，回弹仪的率定值应为74±2。4弹击杆前端球面的曲率半径应为25mm。4.1.3回弹仪使用时的环境温度应为-440。4.2检定4.2.1回弹仪具有下列情况之一时应检定：1新回弹仪启用前。2超过校准有效期限（有效期为半年）。3经常规保养后钢砧率定值不合格。4遭受严重撞击或其他损害。4.2.2回弹仪在工程检测前后，应在钢砧上进行率定试验。率定试验应符合下列要求：1回弹仪率定试验宜在干燥、温度为-4°C40的环境条件下进行。2率定时，钢砧应稳固地平放在刚度大的物体上。3测定回弹值时，取连续向下弹击三次的稳定回弹平均值。4弹击杆应分四次旋转，每次旋转宜为90°。5弹击杆每旋转一次的率定平均值应符合率定值74±2的要求。4.3保养4.3.1回弹仪使用完毕后应使弹击杆伸出机壳，清除弹击杆、杆前端球面、刻度尺表面和外壳上的污垢和尘土。回弹仪不使用时，应将弹击杆压入仪器内，经弹击后按下锁定按钮，将回弹仪装入仪器箱，平放在干燥阴凉处。4.3.2回弹仪具有下列情况之一时应进行常规保养：1弹击超过400块砖样。2对检测值有怀疑。3钢砧的率定值不合格。4.3.3回弹仪常规保养应符合下列规定：1弹击锤脱钩后取出机芯，卸下弹击杆，取出缓冲压簧、弹击锤、弹击拉簧和拉簧座。2机芯各零部件应进行清洗，着重清洗中心导杆、弹击锤、弹击杆的内孔和冲击面。清洗后应在中心导杆上薄薄地涂抹钟表油，其他零部件均不得抹油。3应清理机壳内壁。4不得旋转尾盖上已定位紧固的调零螺丝。5保养时，不得改变仪器的装配尺寸，不得自制或更换零部件。6保养后应按本规程第4.2.2条的要求进行率定试验。5检测5.1检测前准备5.1.1检测方法应按本规程第3.0.3条确定。5.1.2抽取检测砖样应按本规程第3.0.4、3.0.6条的要求。5.1.3检测前，应对被测构件砖进行认真检查，如否遭受过火灾、冻伤、化学物质侵蚀等，不能采用回弹法检测。5.1.4对被检测砖样进行编号，检查其表观质量和表面干湿程度。5.1.5填写编号、位置等原始记录。5.2回弹值测量5.2.1检测时，回弹仪的轴线应垂直于砖的侧面，处于水平状态，回弹仪应缓慢施压，准确读数，快速复位。5.2.2每块被测破应符合下列要求：1每块被测砖应选择5个测点。25个测点在砖侧面上呈一字形均匀分布，相邻两个测点的净距不宜小于20mmo3测点离砖端部的净距不宜小于20mmo4每个测点弹击1次。5回弹仪读数精确至1个刻度，读取并记录回弹值用。6砖抗压强度推定值的计算6.0.1砖平均回弹值耳的计算应舍去5个测点回弹值中用的最大值和最小值取余下的3个回弹值的算术平均值作为被测砖平均回弹值瓦,精确至0.1。6.0.2烧结普通砖的抗压强度换算值为，按本规程附录A进行换算。6.0.3混凝土普通砖的抗压强度换算值搐,按本规程附录B进行换算6.0.4混凝土多孔砖的抗压强度换算值外，按本规程附录C进行换算6.0.5烧结普通砖、混凝土普通砖采用批量检测时，测区的砖抗压强度平均值、每一检测单元的强度平均值、标准差、变异系数，按下列公式计算：1IO/、fc=yfc.(6.0.5-1)产1一.(6.0.5-2)SW-方.(6.0.5-3)5=s/£：(6.0.5-4)式中：fij一一第i测区第j块砖抗压强度换算值(MPa)；fic一一第i测区的砖抗压强度平均值(MPa)；辑同一检测单元的砖抗压强度平均值(MPa)；n一一同一检测单元测区数。S一一同一检测单元，按n个测区计算的强度标准差(MPa)；一一同一检测单元的强度变异系数(MPa)；6.0.6烧结普通砖、混凝土普通砖采用批量检测，当变异系数§大于0.21时，以测区为单位统计的抗压强度最小值片M推定每一测区的砖抗压强度等级。当变异系数3不大于0.21时，同一检测单元砖强度的推定值应按式(6.0.6)计算。c=:-1.83s(6.0.6)式中fk一一单元中砖抗压强度推定值(MPa)06. 0.7烧结普通砖、混凝土普通砖采用批量检测时，同一检测单元砖的强度等级应按规程附录D进行换算。7. 0.8混凝土多孔砖采用批量检测时，同一检测单元砖的强度等级应按规程附录D进行换算。7检测报告7.0.1烧结普通砖、混凝土普通砖、混凝土多孔砖抗压强度检测报告的编号及信息应符合建设工程质量检测技术管理规程DB32/T4303要求。8. 0.2检测报告主要内容：1建设、设计、施工、监理及委托单位名称。2工程名称、单元名称及编号、结构类型、建筑面积、建造日期。3检测原因、检测环境。4检测依据。5回弹仪型号和编号。6被测砖的平均回弹值、标准差或单块最小平均回弹值。7被测单元中砖的设计强度等级和推定强度等级。8出具报告的单位名称（盖章），检测、审核、签发人员签字。9检测日期和报告日期。10其他需要注意说明的事项。对于无法用文字表达清楚的内容，应附简图。附录A砌体中烧结普通砖回弹值与抗压强度关系换算表表A砌体中烧结普通砖回弹值与抗压强度关系换算表砖回弹平均值砖强度换算值砖回弹平均值砖强度换算值瓦£(MPa)瓦f-j(MPa)28.08.8337.514.9328.59.0738.015.3429.09.3338.515.7729.59.5939.016.2230.09.8639.516.6730.510.1440.017.1431.010.4240.517.6231.510.7141.018.1132.011.0141.518.6232.511.3242.019.1433.011.6442.519.6833.511.9643.020.2334.012.3043.520.8034.512.6444.021.3835.013.0044.521.9835.513.3645.022.6036.013.7445.523.2336.514.1246.023.8837.014.52附录B砌体中混凝土普通砖回弹值与抗压强度关系换算表表B砌体中混凝土普通砖回弹值与抗压强度关系换算表砖回弹平均值砖强度换算值砖回弹平均值砖强度换算值瓦弟(MPa)及fij(MPa)14.09.1223.515.9914.59.4724.016.3615.09.8324.516.7315.510.1825.017.1016.010.5425.517.4716.510.9026.017.8417.011.2526.518.2117.511.6127.018.5918.011.9727.518.9618.512.3328.019.3319.012.7028.519.7119.513.0629.020.0820.013.4229.520.4620.513.7930.020.8421.014.1530.521.2121.514.5231.021.5922.014.8831.521.9722.515.2532.022.3523.015.62附录C砌体中混凝土多孔砖回弹值与抗压强度关系换算表表C砌体中混凝土多孔砖回弹值与抗压强度关系换算表豉回弹平均值砖强度换算值砖回弹平均值砖强度换算值R工J(MPa)耳化(MPa)22.09.2331.515.6822.59.4932.016.1223.09.7632.516.5823.510.0333.017.0524.010.3233.517.5324.510.6134.018.0225.010.9134.518.5325.511.2235.019.0626.011.5335.519.6026.511.8636.020.1527.012.2036.520.7227.512.5437.021.3128.012.9037.521.9128.513.2638.022.5329.013.6438.523.1729.514.0239.023.8330.014.4239.524.5030.514.8340.025.1931.015.25附录D批量检测时同一检测单元砖强度等级推定D.0.1同一检测单元烧结普通砖、混凝土普通砖强度等级推定应符合表D.0.1的规定。表D.0.1同一检测单元烧结普通砖、混凝土普通砖强度等级推定表强度等级抗压强度换算值平均工；(MPa)变异系数0.21变异系数>0.21强度推定值(MPa)最低强度换算值就(MPa)MU20220.0214.0216.0MU15215.0210.0212.0MUlO210.026.527.5D.0.2同一检测单元混凝土多孔砖强度等级推定应符合表D.0.2的规定。表D.0.2同一检测单元混凝土多孔砖强度等级推定表强度等级抗压强度换算值平均值£：(MPa)最低强度换算值篇(MPa)MU30230.0力24.0MU25225.0£20.0MU20220.016.0MU15215.0212.0MUlO10.028.0本标准用词说明1为便于执行本标准条文时区别对待,对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示允许有选择，在一定条件下可以这样做的，采用“可二2条文中指明应按其他有关标准执行的，写法为“应按执行”或“应符合的规定（或要求）引用标准名录1砌体工程现场检测技术标准GB/T503152砌墙砖试验方法GB/T25423烧结普通砖GB51015混凝土实心砖GB/T211445承重混凝土多孔砖GB/T257796混凝土普通砖和装饰砖NY/T6717建设工程质量检测技术管理规程DB32/T4303江苏省地方标准回弹法检测砌体中砖抗压强度技术规程DB32TXXXX-202X条文说明修订说明本规程是在回弹法检测砌体中砖抗压强度技术规程(DGJ32/TJ114-2011)的基础上修订而成，上一版的主编单位是江苏方建质量鉴定检测有限公司、扬州市建伟建设工程检测中心有限公司，主要起草人员是唐国才、韩勤、王伟、陆建民、沈东、蒋其刚、范红兵、金元、王雁飞、张华扬、高峰、周冬林、吴丽雅、李兆胜、金瑞娟、倪宏伟、王莹蓉、徐树人、王学论、刘向东、陈剑、朱岳兴、王皖翠、陈可君、顾静忠、于刘成、谈万洲I、徐仪湘、巫恩海、胡小林、葛伟民、邱镇海、王黄河。本次修订的主要技术内容是：修订批量评定检测单元测区数量；修改测区的砖抗压强度计算公式；新增测区的破抗压强度平均值、测区数、测点数符号，修改抗压强度平均值符号；删除单个检测时强度等级推定。本规程制订过程中，编制组进行了广泛、深入的调查研究，总结了我省回弹法检测砌体砖抗压强度的实践经验，同时参考了国内先进技术法规、技术标准，通过试验取得了重要技术参数。为便于广大设计、施工、科研、学校等单位有关人员在使用本规程时能正确理解和执行条文规定，回弹法检测砌体中砖抗压强度技术规程编制组按章、节、条顺序编制了本规程的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与规程正文同等的法律效力，仅供使用者作为理解和把握规程规定的参考。目录1总则223基本规定244检测仪器254.1技术要求254.2检定254.3保养255检测276砖抗压强度推定值的计算271.0.1对砖混结构的建筑物质量、房屋抗震性能和可靠性进行鉴定时，如果按现行烧结普通砖GB5101标准的规定确定烧结普通砖强度等级，需将砖从砌体中取出，这样既费时费工，又要局部破坏砖砌体结构的整体性且取样数量受到限制。若采用回弹法检测砌体中烧结普通砖抗压强度，不会损伤砖砌体，检测简便快捷，能够避免从砌体中取砖时对砖强度及墙体质量产生的影响。因此，回弹法是一种较理想的原位非破损检测方法。为了便于回弹法检测砌体中烧结普通砖抗压强度工作的开展，需要制定江苏省工程建设标准来加以规范。另外，针对现场工程中混凝土普通砖、混凝土多孔砖用量的增加，为了方便检测砌体中混凝土普通砖、混凝土多孔砖的抗压强度，同样需要一种原位非破损检测方法。因此，需制定一个涵盖烧结普通砖、混凝土普通砖、混凝土多孔砖的江苏省工程建设标准。1.0.2江苏省砌体用砖有烧结普通砖、混凝土普通砖、混凝土多孔砖等，这些砖的应用面广量大，旧的砖混结构建筑物改造、房屋抗震性能和可靠性鉴定，均需检测砖的强度。烧结普通砖、混凝土普通砖、混凝土多孔砖的强度等级推定，经大量的科研试验工作和实践证明，用回弹法检测，技术上是可行的。现行烧结普通砖GB5101标准规定烧结普通砖的强度等级分为MUl0、MUI5、MU20、MU25、MU30五个强度等级。经各地区的试验结果的统计，发现徐州地区的产品与其他地区产品试验数据的规律性存在明显差异，本规程测强曲线不包括徐州地区。本规程测强曲线混凝土普通砖抗压强度换算值范围在9.IMPa-22.3MPa之间，因此，本规程适用于MUlOMU20砖的检测与强度等级推定。1.0.3未砌筑的砖的抗压强度应满足现行烧结普通砖GB5101、砌墙砖试验方法GB/T2542、砌墙砖试验方法GB/T2542等标准的要求，不得采用本规程作为判定依据。对于需要检测砌体中砖的强度时，可按本规程进行检测，其检测结果作为推定砖强度的依据。3.0.1开展检测和出具检测报告需要提供本条所列的资料。3.0.2同一楼层中砖的设计强度等级相同，砖砌体所承担的荷载也较为接近，故以楼层划分检测单元。由于现行烧结普通砖GB5101标准规定型式检验的批量为3.5万15万块，而15万块普通砖可砌筑240墙体约250m3,若某一楼层的砌体总量大于250m3,则该楼层宜划分成2个检测单元以上。3.0.3、3.0.4现行烧结普通砖GB5101标准规定做砖强度试验时,抽取砖的数量为10块，由10块砖的抗压强度的平均值、强度标准值、强度变异系数或单块砖最小抗压强度值来评定砖的强度等级。因此，规定每个测区中测试砖数应为10个。3.0.6回弹法检测砖强度的前提就是要求砖的内外质量基本一致。因此，用于回弹检测的砖侧面必须清洁、平整，若有饰面层、粉刷层等,须用砂轮磨除。当砖内部质量与表层有明显差异时，就不能按本规程进行检测。砖的含水率对回弹值有影响，含水率增加，回弹值逐渐降低，当含水率为7%时，回弹值下降2%左右，而在烘干状态和自然状态下的回弹值基本一致。因此，用于回弹的砖应处于自然含水状态下，若砖受潮或雨淋湿，不能立即进行检测，应待砖相对干燥后再进行回弹测试。4检测仪器4.1 技术要求1. 1.1由于回弹仪为不同的单位制造,在制造过程中易产生质量差异,因此，用于工程检测的回弹仪必须具有制造厂的合格证及校准单位的校准报告，以保证回弹仪的质量。回弹仪上应标明型号、编号等，便于对回弹仪进行保管、校准和应用于工程检测。2. 1.2处于标准状态的回弹仪可消除或减小因仪器因素导致的误差，提高检测数据精度。回弹仪是否处于标准状态，是影响回弹法测砖强度精度的重要因素之一。回弹仪在我国已广泛使用多年，规定回弹仪标准状态的技术要求，是为了便于回弹仪校准和操作人员实施。4. 1.3环境温度有差异时，对回弹仪的性能有影响，故规定了其使用时的环境温度。4.2检定4.2对回弹仪进行校准是为了保证其在标准状态下进行检测。仪器的标准状态是统一仪器性能的基础，是回弹法的关键所在。只有使回弹仪均处于标准状态，才能保证检测结果的可靠性，才能在同一水平上进行比较，才能使一台仪器建立的测强曲线适用于所有同类仪器。由于仪器在使用过程中，检修、零件松动、拉簧疲劳、遭受撞击等都可能改变其标准状态，故应按本节要求由法定计量检定部门对仪器进行校准。4. 3保养4.3 .1、4.3.2保养是为了使回弹仪处于标准状态。应清洁回弹仪弹击杆和弹击锤弹击面上的油污，清洁中心导杆，检查回弹仪有无零部件松动，使得回弹仪钢砧的率定值为74±2。4.4 .3为避免回弹仪零部件锈蚀，回弹仪使用完毕后应清除污垢、尘土、汗渍，放置于阴凉、干燥处。将弹击杆压入仪器中时，必须使弹击锤弹击后方可锁住机芯，这样拉簧才处于自由状态。5.2.1 为保证操作规范，减小检测过程中的误差，规定检测时回弹仪的轴线应始终垂直于砖的侧面，缓慢施压，准确读数，快速复位。5.2.2 参考现行砌体工程现场检测技术标准GB/T50315标准的规定，规定每块砖在其侧面上选择5个测点，每个测点弹击1次。6砖抗压强度推定值的计算6.0.1每块被测砖平均回弹值用的计算：为了避免奇怪变化点的数据对检测结果统计的影响，舍去该砖5个回弹值中的最大值和最小值，取余下的3个回弹值的算术平均值。6.0.5-6.0.8参照现行烧结普通砖GB5101标准、混凝土普通砖和装饰砖NY/T671标准第6.5、7.5节，将花作为某单个构件中砖抗压强度代表值，用表D.0.K表D.0.2推定批量检测时某检测单元砖的强度等级。
