    江苏《地源热泵系统运行管理规程》(征求意见稿).docx

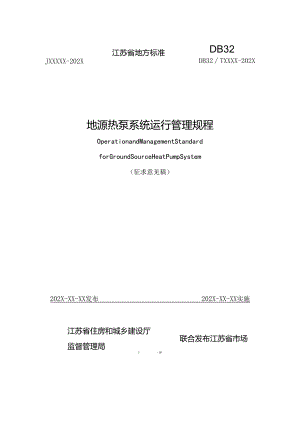

    江苏省地方标准DB32JXXXXX-202XDB32TXXXX-202X地源热泵系统运行管理规程OperationandManagementStandardforGroundSourceHeatPumpSystem(征求意见稿)202X-XX-XX发布202X-XX-XX实施江苏省住房和城乡建设厅联合发布江苏省市场监督管理局U,RI刖百根据根据省住房城乡建设厅关于印发2022年度江苏省工程建设标准和标准设计编制、修订计划)的通知(苏建科(2022)145号)的要求,编制组结合地源热泵系统运行管理的实践经验、新技术、新成果,在广泛征求意见的基础上,经过多次讨论,修订了本规程。本规程于202X年XX月XX日经主管部门批准发布,自202X年XX月XX日起实施。并替代地源热泵系统运行管理规程DGJ32/TJ141-2012本规程共8章,主要技术内容包括:1总则;2术语;3管理要求;4土壤源热泵运行管理;5其他地源热泵运行管理;6监测与控制系统;7系统运行的评价;8故障解决措施;附录A-附录D。本规程的主要修订内容:增加了地源热泵系统提高安全运行状态和提升节能运行水平两大方面的内容;增加了应对防冻、停电、突发故障等意外情况时提高系统安全可靠性的条款;增加了对土壤源热泵和其他地源热泵系统增加了节能管理的章节;增加了对地埋管漏水等典型易发故障的解决流程和办法;增加了监测与控制系统需要加强后期维护保养与升级更新要求。目次31总则12术语23 管理要求43.1 一般规定43.2 技术斐料43.3 3人员53.4 合同与制度63.5 日常管理63.6 维护保养73.7 安全要求94 土壤源热泵系统运行管理114.1 一般规定114.2 土壤热平衡控制114.3 机房内管理115地表水源热泵系统运行管理135.1 水源侧管理135.2 换热系统管理135.3 机房内管理146监测与控制系统157节能管理178系统运行的评价199故障处理措施21附录A地源热泵系统运行记录表23附录B地源热泵系统运管人员岗位职责24附录C机房管理制度26附录D系统性能参数评价方法28本标准用词说明32引用标准目录33条文说明341总则1.0.1为规范地源热泵系统的运行管理,保障系统管理规范有序,提高地源热泵系统的运行效率,特制定本规程。1.0.2本规程适用于江苏省行政辖区内以岩土体、地表水为低位热源,采用热泵技术进行供暖、供冷或加热生活热水的地源热泵系统的运行管理与维护。1.0.3地源热泵系统的运行管理除应符合本规程的规定之外,尚应符合国家和江苏省现行有关标准的规定。2术语2.0.1地源热泵系统ground-sourceheatpumpsystem以岩土体、地下水或地表水为低温热源,由水源热泵机组、地热能交换系统、建筑物内系统组成的供暖空调系统。2.0.2复合式地源热泵系统combinedgroundsourceheatpumpsystem地源热泵结合其他空调冷热源共同组成的多源复合系统。2.0.3地表水源热泵系统surfacewatersourceheatpumpsystem以各类地表水源为低温热源的地源热泵系统,包括地表淡水、海水及城市污水为低温热源构成的地源热泵系统。2.0.4持续调试continuouscommissioning系统运行过程中持续对系统进行调试,使系统性能和控制策略与实际运行状态达到良好的匹配,以提高系统的可靠性,实现系统性能的优化。2.0.5合同能源管理energymanagementcontract简称EMC一种市场化节能机制,其实质是以用户未来运行可节省的能源费用来支付专业公司节能改造或运管费用的业务模式。包括节能量分享型、节能量保证型和能源费用托管型合同能源管理。2.0.6地温监测groundtemperaturemonitor通过埋设于土壤源热泵埋管区域地下特定深度处的温度传感器监测地源热泵系统运行中地埋管周边岩土体的温度变化,以监测土壤热平衡状态。2.0.7地源热泵系统制热性能系数coefficientofperformanceofground-sourceheatpumpsystem(COPsys)地源热泵系统总制热量与热泵系统总耗电量的比值,热泵系统总耗电量包括热泵主机、各级循环水泵的耗电量。2.0.8地源热泵系统制冷能效比energyefficiencyrationofground-sourceheatpumpSystem(EERsys)地源热泵系统总制冷量与热泵系统总耗电量的比值,热泵系统总耗电量包括热泵主机、各级循环水泵的耗电量。2.0.9区域能源站districtcoolingandheatingsystem对一定区域范围的建筑进行集中供冷供热的区域能源基础设施。3管理要求3.1 一般规定3. 1.1地源热泵系统的运行,应以管理科学规范、系统安全可靠、运行节能经济为总体指导原则。4. 1.2地源热泵系统运行应有专业人员承担,应建立运行管理规章制度,制定系统运行操作规程和突发故障应急预案。5. 1.3地源热泵系统如采用托管或者代管模式,应制定地源热泵系统的托管或代管管理办法,详细约定管理范围和责任义务,经审查批准后按照接管流程进行交接,并形成记录。6. 1.4地源热泵系统的运行应制定节能效率、安全环保等考核指标。3.2 技术资料3.2. 1地源热泵系统建设过程当中的勘察设计、施工调试、检测验收等技术文件应齐全完整、真实准确,并与工程实际状态一致。必备文件应包括下列文件:1地源热泵系统设备明细表、设备使用说明书、采购合同及设备厂商通讯联系方式;2地源热泵系统施工图、设计变更通知单和竣工图等设计资料;3施工安装过程管理资料、施工安装竣工资料、隐蔽工程验收资料、设备试运转和调试记录;4投运后更新改造施工资料和维修改造施工资料;5地源热泵系统的智能化控制系统方案和使用说明书。3.2.2地源热泵系统的运行记录与主要技术参数应按照相关管理制度定时准确填写并存档,填写人应签名。运行管理记录格式和常规记录内容可按照本规程附录A制定,运行管理记录应包括以下内容:1各主要设备运行参数记录;2日常巡回检查记录;3运行值班记录及交接班记录;4主要设备维护保养记录;5设备及系统部件的大修及更换配件记录;6季度和年度运行总结及分析资料等。3.2.3系统投运后如有对地源热泵系统进行的维护修理、技术改造、设备更新,应做好相关记录,包括实施原因、实施目标、实施过程和实施结果。3.2.4采用计算机集中监控的系统,应定期备份原始运行数据记录或打印汇总报表,标明打印时间并由经办人签名存档。3.2.5地源热泵系统调整变更运行控制策略、升级自控管理软件等系统运行管理中的重大变动情况应形成技术文件,并纳入技术资料管理。3.2.6区域能源站中的地源热泵系统应在机房内安装冷热量计量装置,对向外供应的供冷供热量进行计量,有蓄能系统的对蓄能系统也应安装冷热计量装置。3.3人员3.3.1应根据地源热泵的系统规模、运行时间和自控水平,配备相适宜的运管班组和管理人员。区域能源站中的地源热泵系统和住宅温湿度独立控制空调系统中的地源热泵系统运维人员需要熟悉所管理的系统,并拥有专业的能力。3.3.2运管人员应经过专业培训,经考核合格后方可上岗,用人部门应建立健全管理和操作人员的培训、考核档案。3.3.3运管人员应职责明确,熟悉所管理的地源热泵系统,掌握有关运行策略和操作规程,并应具有安全、卫生、节能等相关专业知识以及处理突发故障和事故的能力。地源热泵系统运管人员岗位职责的编制可参考附录B。3.3.4运行管理人员应定期统计调查分析系统运行效果和运行能耗,提出系统节能运行意见和建议,提高运行管理服务水平。3.3.5地源热泵系统运维如按照无人值守标准建设的,应设置应急响应机制和应急联系人,并制定常见故障应急处理预案。3.4 合同与制度3. 4.1地源热泵系统所有权单位应根据自身技术条件、系统规模等因素选择使用自管、代管或托管等运行管理模式。宜优先选择地源热泵专业服务团队,条件适宜时可采用合同能源管理模式。4. 4.2地源系统投入运行后,地源热泵运行管理部门应定期分析系统运行数据,根据运行情况对系统进行持续调试,调整设备和系统状态,使系统整体性能不断优化。5. 4.3复合式地源热泵系统应制定不同运行模式的切换标准和年度运行预案,并根据运行后的实际效果进行年度调整优化。6. 4.4地源热泵系统的运行管理部门应负责建立健全运行管理制度,制定日常操作的标准化程序和突发故障的紧急应对程序,并在运行中不断改进。地源热泵系统的机房管理制度编制可参考附录C。7. 4.5地源热泵系统的主要设备及控制装置的供应商及施工安装单位应提供不低于国家规定和相关合同承诺的维护保修、人员培训及配件供应等售后服务。8. 4.6系统运行中的突发故障与异常现象可采用图片、文件、摄影等直接形象的形式保留,以利于后续分析。9. 4.7对地源热泵系统实施的设备更换、节能改造、系统扩容等变动项目,应有完整技术文件和资料存档。10. 4.8采用地源热泵的区域能源站承担区域供能任务,应有应对突发事件的应急处理制度,以提高系统可靠性。11. 4.9采用地源热泵的住宅热湿单独处理空调系统,应有与用户室内温湿度及通风换气量的服务时间、服务方式和服务标准的详细约定。3.5 日常管理3. 5.1地源热泵系统运行应严格执行运行操作规程,保证系统的安全、稳定、可靠、高效运行,应能同时满足资源合理利用、环境保护良好、符合卫生和防疫等方面的要求3.5.2地源热泵系统运行时,应参照系统设计的节能运行策略和模式,以及相关节能管理规定,并根据实际情况进行合理调整,以保障地源热泵系统的全年能效比高于传统空调供热系统,实现节能运行。3.5.3地源热泵系统季节性开机前应做好地源热泵机组、地源侧和用户侧水系统的检查,确认设备状态良好、配电及自控系统性正常,季节性切换阀门动作正常且启闭状态到位。3.5.4地源热泵系统开停机应遵循“先开启水系统后延时3到5分钟开启主机”的原则,系统关机则应遵循“先关闭主机后延时3到5分钟关闭水系统”的原则。3.5.5地源热泵系统运行时,应根据气候状况、系统负荷需求情况和建筑热惰性,结合地源热泵系统特性,合理确定提前开机和提前停机时间。3.5.6地源热泵机组的主要运行参数应运行于设计文件和设备说明书上规定的允许范围内。3.5.7包含多台主机的地源热泵系统应根据负荷变化及时调整机组的运行数量,可采用自动控制系统实施机组群控。3.5.8地源热泵机组的冷水、热水出口温度设定值,宜根据建筑供暖空调负荷的变化予以调整。3.5.9地源热泵系统的地源侧和用户侧水系统宜分别采用变频调节。3.5.10利用水管路进行冬夏季运行模式切换的系统,其转换阀门应设有明显的状态位置标识。操作结束后应对转换阀门的密闭性进行确认,可通过观察管路上安装的压力表或温度计的变化判断密闭效果。3.6维护保养3.6.1地源热泵机房内应做到温湿度适宜、环境清洁、通风措施良好、地面干净无积水,不得放置易燃易爆有毒危险品和杂物,不准吸烟,并设有防鼠措施。3. 6.2应按期对地源热泵系统的设备及管道进行维护保养,确保系统正常、高效运行,具体包括以下内容:1各种地源热泵机组和水泵等系统设备按照产品的使用要求进行维护保养;2系统中各种仪表仪器、传感器和计量装置应定期检查,有标定要求的应送检测试,检测不合格的及时更换;3过渡季节停用时应对系统管道、阀门等部件进行系统检查和维护,包括防腐、保温及管道配件的更换;4系统中的换热器、地源热泵机组的蒸发器冷凝器、新风机组的换热器等应根据使用情况定期进行清洗;室外检查井应定期观察井内积水状况,及时排除井内积水。5新风机组的过滤器应按照使用情况和产品要求进行清洗或更换。3.6.3地源热泵系统中设备、水泵、管道、管件、阀门和控制柜等应留有必要的备品备件,便于维修更换,当选用非原配品牌备品备件时,应符合设计文件要求并优先选用节能环保型产品。3.6.4采用地源热泵的区域能源站中的设备维护保养时;应区分高压用电设备和低压用电设备,应严格由具备相应操作资格证书的人员进行并应符合相应的用电操作规范。3.6.5采用地源热泵的住宅小区有集中设置的新风系统时,应定期对新风机组进行定期巡检,检查新风机组的风机及电机工作状态是否正常,发现其过滤器达到清洗或更换要求时应及时清洗或更换,保证送风空气洁净度。3.6.6应定期对地源热泵系统的每一馈电回路负荷的三项平衡进行监测,当三项不平衡率超过15%时,应对末端配电进行相序平衡调整。3.6.7地源热泵系统电容补偿柜上的功率因数控制器,应具有显示谐波分量的功能,地源热泵系统的机电设备启动时应注意功率因数,大容量的电动机启动时,应巡检其他机电设备的运行工况,保证正常运行。3.7安全要求3.7.1地源热泵系统运行应严格遵守安全生产制度,机房内设备保护装置、消防设施和安全防护装置应齐全可靠,事故通风和应急照明设备工作正常,供配电系统工作状态符合相关规范和设备使用要求。3.7.2地源热泵机房内设备管道的支吊架应定期检查,发现异常及时维修。定期对季节切换阀门进行安全性、密封性和可靠性检查;3.7.3地源热泵机房内设备运行时应避免电流过载并定期检查电缆温度是否异常应定期对设备基础稳固性、隔振装置可靠性、传动装置有效性,以及轴承和轴封的冷却、润滑、密封情况进行检查。3.7.4地表水源热泵的季节切换前,应对换向阀门进行清洗,防止污水进行室内侧循环管道。3.7.5地源热泵机房的积水应及时排除,待积水排除后方可开启机组。地源热泵系统内设备和管路设置在有冻结危险的场所时,应在运行方案中考虑系统的防冻保护并在冬季定期检查。3.7.6地埋管换热器埋管场地周边进行其他施工建设时;应注意现场保护,避免损坏已有地埋管。3.7.7地源热泵机房内设备应按照当地压力容器和特种设备的管理规定对需要纳入专门管理的设备进行备案和定期检测,设备的各种安全和自控装置应按照系统运行要求正常工作,循环水系统不应有超压、超温运行情况,补水系统补水量应在正常范围内,如有异常应及时做好记录并报告。3.7.8地源热泵系统的监测设备与控制系统软件应定期维护及进行防病毒管理,严禁用于无关领域,保证系统的安全稳定运行。3.7.9地源热泵机房内高温作业和噪声的职业接触限值应符合现行国家标准工作场所有害因素职业接触限值第2部分:物理因素GBZ2.2的规定。4土壤源热泵系统运行管理4.1 一般规定4.1.1 运营管理人员应熟悉土壤源热泵的原理和特点,熟悉系统流程和主要设备性能,掌握操作方法和管理规程。4.1.2 土壤源热泵系统在投入运行前,应根据建筑负荷特点、系统特性制定运行预案,建筑面积大于2万in,的宜采用自动化监控管理系统。4.2 土壤热平衡控制4. 2.1运管人员应掌握土壤热平衡的相关知识,并在运行管理中切实执行土壤热平衡措施。5. 2.2对服务建筑面积大于2万n?公共建筑的土壤源热泵系统,应制定以土壤热平衡为基础的运行方案,并在运行中结合地温监测数据,对土壤热平衡运行方案进行必要的调整。6. 2.3土壤热平衡运行方案应根据系统冷热负荷差异、运行时段及机组散热情况计算年度向土壤释冷释热的不平衡率,结合辅助冷却系统规模,按照年度不平衡率不大于10%的原则计算制定。7. 2.4部分负荷时宜优先切换使用埋管区域外围地埋管换热器。8. 2.5利用土壤源热泵系统提供生活热水的系统,因将热水使用的影响纳入热平衡运行方案。土壤源热泵系统全年提供热水的应分时分区切换使用地埋管换热器。4.3 机房内管理4. 3.1土壤源热泵系统应根据负荷情况及热平衡策略,调节主机的开启台数和顺序,使地源热泵系统运行在高效区间。应根据地温监测结果,对照岩土热响应试验测试的土壤地温,或地埋管进、出水温度的长期变化情况,每年调整一次土壤热平衡运行方案,包括调整冷却塔的运行顺序、投入时间、开启比例及埋管区域的使用频次等。5. 3.2土壤源热泵系统运行时,地源侧和用户侧水压应正常,补水系统工作应正常。土壤源热泵系统部分运行时,地埋管换热器组群的运行数量宜与之匹配,未开启机组的对应阀门应关闭严密。4.3.3土壤源热泵系统的地源侧水泵宜根据负荷情况做变流量运行,采取运管措施使运行温差达到设计温差,避免大流量小温差运行。4.3.4土壤源热泵系统补水量持续过大或分集水器的压力异常时应及时检查,查找泄漏源并做维修处理。4.3.5土壤源热泵系统的供冷供热模式采用水系统切换时,应先关闭相关的所有阀门,再开启本季节运行所需阀门。4.3.6地埋管穿越地下室外墙、底板时,应定期检查穿越处的渗水情况,存在渗水情况时应及时进行防水处理。4.3.7采用土壤源热泵作为空调冷热源的住宅小区,机房运管中应紧密关注天气变化和室内温湿度状态,应及时根据气象条件加减机组负载匹配负荷需求,并根据室内温湿度状况调整循环水的流量和温度,以同时满足室内温湿度处于舒适范围内。5地表水源热泵系统运行管理5.1 水源侧管理5.1.1 地表水源热泵的取水口位置应设置信号灯或其他形式的警示J志O5.1.2 在枯水期、汛期、海洋赤潮期、地表水冰冻期等季节应加强对水源侧水位、水温、水质等参数的监测。5.1.3 1.3应加强对取水头部、天然滤床及取水构筑物的检查、监测及定期清淤工作,及时清除漂浮物、泥沙及其他颗粒物,防止取水头部或输水管路堵塞。5.1.4 4当水源侧采用具备连续反冲洗功能的过滤器时,应定期观察反冲洗效果并对排污情况进行检查。5.1.5 1.5水源侧水泵运行时,进水水位不应低于规定的最低水位。枯水期水位变化引起取水水量下降而不能满足机组最低流量要求时应停止机组运行。5.1.6 系统运行时应监测排水口周边水体温度,排热造成的每周平均最大温升不应大于1,每周平均最大温降不应大于2。5.1.7 7进水温度低于水源热泵机组要求的下限值时,应启动辅助加热系统。5.1.8 海水输配管道及与海水接触的设备应采取防止腐蚀及生物附着的措施。5.2 换热系统管理5. 2.1开式水源热泵系统中采用中间换热器时,每年应不少于一次定期检修维护。当中间换热器出现腐蚀、堵塞、换热能力下降等,应及时进行清理维修。6. 2.2采用闭式换热系统时,应定期检查换热表面结垢状况,换热性能明显下降应及时对换热器表面进行清洗除垢。7. 2.3换热系统中冬季添加防冻剂时,应定期检查管路情况杜绝系统泄漏。8. 2.4水源热泵机组采用胶球在线清洗时,应定期检查收球器和发球器的工作状态,确保胶球收球率达到运行要求。9. 2.5水源热泵机组的冷凝器/蒸发器采用管刷清洗时,应按照预定时间表检查管刷磨损情况,在管刷磨损严重清洗效果下降明显时应更换管刷。10. 2.6污水换热系统换热器结构宜留有清洗开口或拆卸端头,以便于根据运行情况定期清洗和更换管件。11. 2.7水质较差的水源热泵系统,可设置污水过滤处理设备进出口水压力的监测装置,进出口水压差超限时及时进行清理维修。12. 2.8污水源热泵运行中,根据污水水质及其腐蚀性,在满足环保要求的前提下,宜加入适当的缓蚀剂,减缓设备与材料的腐蚀。13. 2.9开式污水源热泵和水质较差的开式地表水源热泵,在供冷供热季节切换时应做好换向阀门和管路的冲洗工作,避免污染物进入室内侧水系统。14. 2.10污水源热泵运行中,根据污水水质及其腐蚀性,在满足环保要求的前提下,宜加入适当的缓蚀剂,减缓设备与材料的腐蚀。5.3 机房内管理5. 3.1应根据室外气象变化、系统负荷需求及地源侧特性,从安全、可靠、经济的角度开展运行管理,并总结经验持续改进。6. 3.2机组在一个运行周期结束后,若长时间停机,应放空机组和管道的存水,并切断电源。再行开机前应向系统内充水并对机组进行全面检查后,确认正常后方能开机运转。7. 3.3采用地源热泵系统的区域能源系统,机房运行应与电力供应部门做好电力负荷的调度对接,并做好机房设备及其变配电设施与供电电网的对接调试,且运维应满足高压电力供应的相关操作规范和运维要求,以确保电力供应稳定可靠。6监测与控制系统8. 0.1地源热泵系统宜配置集中监测与控制系统,并满足下列基本管理要求:1系统提供多种运行控制模式,包括自动运行控制模式、远程手动干预控制模式、就地手动干预控制模式等,以满足不同的运行管理需求;2记录热泵系统的运行参数,能采集记录各类传感器、执行器、阀门、变频器数据,采集过程历史数据,存储用户定义数据的应用信息结构;3系统能提供用户接口,便于用户修改运行预案或运行策略。4检测可控的子系统对控制命令的响应情况;5显示各种测量数据、运行状态、故障报警等信息;6生成报警和事件记录、趋势图、报表和打印;7监控平台服务器能为客户机(操作站)提供数据库访问;8当需要远程监控时,监控平台体系结构应支持Web服务器;9计算出利用可再生能源的冷热源机房制冷(热)系统累计时间内能效比和典型季节系统能效比,生活热水系统累计时间内的性能系数;10应有向主管部门数据中心传输数据的通信接口;11历史数据记录应具有不可更改性及访问的安全性。6.0.2机房内监测仪表应配置完整,以下部位的参数应进行监测:1用户侧的总供水管流量;2地源侧一级分水器上的总压力;一级回水器上各支路的温度;3地源侧二级分水器上各进水支路的压力;二级回水器上的压力。6.0.3监测与控制系统中的各种传感器、执行器应至少每年进行一次比对和检查;传感器的工作位置偏离正常点位时,应予以及时调整;传感器和执行器性能参数偏离正常值时,应予以及时检修或更换。监测与控制系统应加强维护、保养和性能升级,并能根据实际运行情况进行控制逻辑的调整和优化。6.0.4监测与控制系统应能充分利用设备台数控制、水泵变频调节等措施调节系统出力匹配需求,使得系统运行在高效区间,并能汇总和对比运行数据,持续优化运行方案。6. 0.5应定期对监测与控制系统的软件进行清理维护及防病毒管理,保障系统安全高效运行。6. 0.6监测与控制系统内历史数据记录应保留3年。所有历史数据应进行备份。7节能管理7. 0.1地源热泵系统应根据系统的冷热负荷及地源侧情况,经技术经济比较,按照节能环保的原则,制定合理的全年运行方案。7. 0.2地源热泵系统的运行管理单位应监测热泵机组的制冷能效比(EER)和制热性能系数(COP),持续将机组控制在高效区运行。7. 0.3地源热泵系统配置冷却塔的,应根据室外气温条件进行冷却水出水温度预测,当冷却塔的日平均出水温度低于地埋管的回水温度时,宜优先使用冷却塔排热。8. 0.4土壤源热泵系统部分负荷运行时宜优先切换使用埋管区域外围地埋管换热井。9. 0.5地源热泵系统的运行管理单位宜按照供暖季和制冷季为单位分别进行制热和制冷的能耗测算,计算方法应按现行国家标准可再生能源建筑应用工程评价标准GB/T50801的有关规定进行,测算结果应作为对土壤源热泵系统节能状况进行监测和比较的依据。10. 0.6被服务对象的冷热负荷需求发生变化时,地源热泵系统应能合理调整地源热泵系统机组和水泵的运行数量和工况,保持系统高效运行,有自动控制系统的宜采用自动调节。11. 0.7应对系统补水量进行监测,定期记录和分析补水量的变化情况。当补水量明显增加时,应查找原因并采取有效措施减少补水量。12. 0.8应逐日定时检查记录地源水水泵、用户侧水泵的供回水温差和电流值。运行时应保证供回水温差达到设计温差。宜采用定温差的水泵变流量运行控制方式,降低水泵能耗。13. 0.9采用土壤源热泵的住宅小区,同时承担生活热水供应时,机组在夏季可采用热回收模式运行的宜采用热回收模式运行,以同时供冷和供生活热水,有利于节能降耗。7.0.10当使用对象的负荷需求或分布发生变化,用户末端存在明显的温度不平衡时,应对水系统或风系统进行平衡调试,水力失调度不宜超过10%,最大不应超过15%;总风量失调度不宜超过10%,总风量失调度不应超过15%o1. 0.11地源热泵系统有天然气热水锅炉、电加热锅炉、空气源热泵、热源塔热泵等辅助热源时,应优先运行效率较高的地源热泵系统,合理使用辅助热源,提高总体用能效率。7. 0.12对于采用地源热泵的区域能源站,应保持循环水泵的耗电输热比处于合理范围,对多级水泵系统应调试好多级水泵的状态参数,减少输送能耗。8系统运行的评价8. 0.1系统运行评价应在工程竣工验收合格、投入正常使用后进行。8.0.2系统运行评价分为系统评价、供暖效果评价和能效评价。能效评价又可分为能效自评、能效测评与能耗统计。系统运行的评价可根据实际情况选用,系统性能参数的定义及计算见附录D。8.0.3系统评价可参照可再生能源建筑应用工程评价标准GB/T50801进行。地源热泵系统评价分为3级,1级最高,级别划分可按照表8.0.3执行,采用地源热泵技术的区域能源系统能效评价也可参照。表8.0.3地源热泵系统性能级别划分工况1级2级3级制热性能系数COPSyS23.53.5>C0Psys3.03.0>C0Psys2.6制冷能效比EERSyS23.93.9>EERsys3.43.4>EERsys>3.08.0.4供暖效果评价分为住宅建筑和公共建筑,可分别参照居住建筑节能检测标准JGJ/T132和公共建筑节能检测标准JGJ/T177执行。8.0.5能效自评可在日常运管中进行。自评参数包括:热泵机组制热/制冷性能系数、系统能效比、系统综合部分负荷性能系数、季节系统能效比、地埋管换热器单位延米换热量。对采用地源热泵系统且新风机组全年运行的住宅热湿单独处理空调系统,能效自评的可按表8.0.5执行,采用单位服务建筑面积年平均运行耗电量的统计值来进行系统运行评价,评价分为3级。表8.0.5住宅热湿单独处理空调系统单位建筑面积年平均耗电自评表工况1级2级3级含生活热水的住宅热湿单独处理空调系统机房E.sys/y.50Kwh-m2-50KWh城年VESySy.n260KWh耐年60Kwh-m2<E8y8y.n270KWhm'年不含生活热水的的Bxyy.m245Kwh"112<Esysy,11255Kwh112年VEjIRy.b2W住宅热湿单独处理空调系统45KWh痛年55KWh年65KWh痴年采用双冷源新风机组的住宅热湿单独处理空调系统+5Kwhm、年÷5Kwhm2÷5KWh.m?.年8.0.6能耗统计宜在供暖、空调季结束后进行,统计内容包括主要设备的用能种类、数量和总费用。9故障处理措施9.0.1地源热泵系统运行时,当发现系统异常,应停止主机运行并切断系统主电源,及时维修;当发现有报警、停机、故障灯等情况,检查后无法排除的,应切断配电柜及机组内所有空气开关,上报故障请示处理意见。9.0.2地源热泵系统在运行中,地源热泵机组发生冷凝压力过高或过低报警、压缩机过载保护或油位保护、压缩机噪声和震动异常等状况时,应停机检查,查阅操作手册故障代码并联系厂家。9.0.3地源热泵系统的循环水泵发生异常、剧烈震动、电流超过额定值、泵体过热、压力陡增等情况时,应停泵查找原因并解决故障后方可恢复运行。9. 0.4水泵填料密封、机械密封或密封垫圈泄漏时,应及时维修或更换。9.0.5循环水泵运行时发生大量漏水时应立即关机,切断漏水的带电设备,引漏排水清理地面积水。故障处理完毕,监测设备线路完好,向系统补水排气后,方可重新按照开机原则开机。9. 0.6土壤源热泵系统运行时,竖直地埋管换热系统发生漏水时,可按照以下办法处理:1当发现地埋管补水量持续增加,而系统运行压力不稳定或持续下降,应判定系统存在渗漏或漏水现象;2寻找渗漏点时,应从机房向室外检查井内分集水器方向按照阀门位置分段查找漏水点,确定是地埋管输配总管漏水还是分集水器后竖向地埋管漏水。对于地埋管输配总管漏水的,应进行维修作业。对于确定是地埋管总管漏水的,应关闭渗漏环路两端的阀门或截流处理;3因水系统设备连接部件松动或破损,引起地埋管换热器渗漏时,应在确定渗漏点或补水点后,暂停补水泵,待故障处理完毕,重启补水泵。更换破损部件时,当部件内介质有压力,应采取有效措施先泄压,再更换合格部件。9.0.7地源热泵系统运行时,地源热泵机组的制冷剂系统压力异常升高时,应检查制冷剂系统堵塞、循环水流量过小或传感器故障等原因并做相应处理,不能自行处理的应联系厂家维修。当发现地源热机组的制冷剂系统温度异常升高时,应排查制冷剂充值量是否过大和传感器故障等原因并做相应处理,不能自行处理时应联系厂家维修。9.0.8地源热泵系统运行过程中突然停电,应检查停电原因。当恢复供电后,应检查系统设备和仪表是否正常,当机组不能正常启动时,应立即先上级汇报。9.0.9地源热泵系统中的水泵密封垫圈、风机皮带轮等易损易耗件应定期进行检查,发生存在问题的应及时更换,消除故障隐患。9.0.10地源热泵系统设备中轴承、齿轮等有额定使用次数或年限的关键部件使用次数或时间接近额定数值时.,或在运维过程中发现某些关键部件已经处于非正常状态初期会导致更进一步的设备故障或危害时,经专业单位现场查勘和技术经济分析,可以进行预防性维修,通过对关键部件进行维护保养、更新更换、升级改造等措施,减少突发故障,延长设备使用寿命。表A地源热泵系统运行记录表也源热泵JS统运行i曝日期气温tC抄表人上午:下午:时间1#主机主机状态蒸发器进水温度蒸发器出水温度冷凝器进水温度冷凝器出水温度高压(Mpa)低压(Mpa)高区热水箱温度2柱机主机状态蒸发器进水温度.蒸发器出水温度冷凝器进水温度冷凝器出水温度高压(Mpa)低压(Mpa)低区热水箱温度住空调«水泵状态进水压力(Mpa)出水压力(Mpa)2*空调傀水泵状态进水压力(Mpa)出水压力(Npa)3#空调山水泵状态进水压力(Mpa)出水压力(Mpa)1#地源侧水泵状态进水压力(Mpa)出水压力(Mpa)2*地源(B水泵状态进水压力(Npa)出水压力(Mpa)3*地狱池水泵状态进水压力(Mpa)出水压力(Mpa)1*热水循环泵状态24热水循环泵状态1*水环例水泵状态进水压力(Hpa)出水压力(Mpa)2#水环偈水泵状态进水压力(Mpa)出水压力(Mpa)高区生活水泵生活水箱状态出水压力(Mpa)低区生活水泵生活水箱状态出水压力(Mpa)*虬(电表系数:8:30电我ittk:()klh夜同用电Vi.«17:30IHi,fr()kvh:¾h1!水泵便衣系都);8:30电我说数:()Hh函用电出度>:1ytc()M门大耗电量:1f备注/异常情R:附录B地源热泵系统运管人员岗位职责B.0.1严格执行的操作规程,钻研业务,掌握地源热泵系统的工艺流程、系统构成、操作及保养方法,不断提高技术水平,确保系统的正常运转。B.0.2严格按要求开停和调节地源热泵系统的各种设备,并做好相应的运行记录,定期对地源热泵系统和设备进行巡回检查,发现问题及时处理。B.0.3根据室外气象条件和用户使用要求,精心操作,及时调节,保证地源热泵系统安全、正常、经济运行状况。B.0.4按规定时间做好系统和设备的巡检工作和维护保养工作,使其处于良好状态,并按要求做好备案记录。发现故障和隐患及时告知主管领导,能自行解决的要及时解决,不得延误。B.0.5严格遵守机房的管理制度,上班坚守岗位,认真负责,严格执行相关的规章制度,谨慎操作、安全生产、文明生产。B.0.6严肃认真做好交接班。交班前做好机房内卫生,接班人员提
