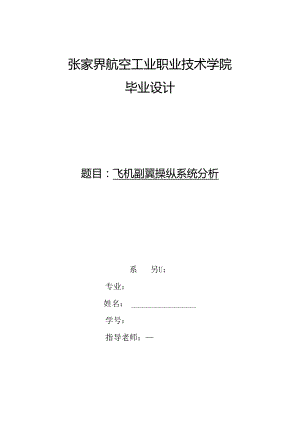

张家界航空工业职业技术学院毕业设计题目：飞机副翼操纵系统分析系另U：专业：姓名：学号：指导老师：2011年5月10日本论文主要阐述了关于飞机副翼的组成，个组成部件的工作原理，调整及日常维护方法。飞机的操纵性又可以称为飞机的操纵品质，是指飞机对操纵的反应特性。操纵则是飞行员通过驾驶机构变更飞机的飞行状态。变更飞机纵向运动（如俯仰）的操纵称为纵向操纵，主要通过推、拉驾驶杆，使飞机的升降鸵或全动平尾向下或向上偏转，产生俯仰力矩，使飞机作俯仰运动。使飞机绕机体纵轴旋转的操纵称为横向操纵，主要由偏转飞机的副翼来实现。关键词：驾驶杆传动杆传动机构载荷感觉器AbstractThemainthesisexpoundedaiIeronplaneaboutthecompositionofcomponentpartsoftheworkingprinciple,adjustmentandroutinemaintenancemethods.Manipulatetheplaneoftheplanecanbereferredtoasthequalityofthemanipulationmeanstomanipulatetheplane,sresponsecharacteristics.Manipulationistochangethepilotinstitutionshavepassedthedrivingplaneflightstatus.Verticalplanetochangethesport(suchaspitch)ofmanipulationknownasverticalmanipulation,mainlythroughthepush,pullstick,sothattheelevatororthewholeplaneHiraomovingdownwardorupwarddeflection,resultinginpitchingmoment,sothatplaneforpitchsports.Planearoundthelongitudinalaxissothatrotationofthebodyknownasthelateralmanipulationmanipulation,mainlybytheplane,sailerondeflectiontoachieve.Keyword:Stickloadtransmissionroddrivemechanismsensilla.2目录3第1章副翼的结构11.2 副翼的功用及结构11.3 副翼与机翼的连接21.4作用在副翼上的外载荷31.5副翼结构中力的传递4第2章副翼组成和传动53 £工JA1.l3岸7第4章液压助力器104 .1基本工作原理101.1 2Z1.-5液压助力器分析12第5章副翼反效17第6章副翼操纵系统的修理181.2 副翼调整片拆装191.3 副翼系统的调整206.4副翼故B早分析20全文总结22致谢2324参考文献第1章副翼的结构1.1 概述飞机操纵品质的好坏是一个与飞行员有关的带肯定主观色调的问题，但是仍旧有一些基本的标准来衡量飞机的操纵品质。操纵品质常以输入量和输出量的比值（操纵性指标）来表示，这些比值不宜过小，也不易过大。假如比值太小，则操纵输入量小，输出量大，这种飞机对操纵过于敏感，不仅难于精确限制，而且也简洁因反应量过大而产生失速或结构损坏等问题；假如比值过大，则操纵输入量大，输出量小，飞机对操纵反应迟钝，简洁使飞行员产生错误推断，也可能造成飞机的大幅度振荡，同样导致失速或结构破坏。假如飞机在作机动飞行时，不须要飞行员困难的操纵动作，驾驶杆力和杆位移都适当，并且飞机的反映也不过快或者过分的延迟，那么就认为该飞机具有良好的操纵性。按运动方向的不同，飞机的操纵也分为纵向、横向和航向操纵。变更飞机纵向运动（如俯仰）的操纵称为纵向操纵，主要通过推、拉驾驶杆，使飞机的升降舵或全动平尾向下或向上偏转,产生俯仰力矩，使飞机作俯仰运动。使飞机绕机体纵轴旋转的操纵称为横向操纵，主要由偏转飞机的副翼来实现。当驾驶员向右压驾驶杆时右副翼上偏、左副翼下偏，使右翼升力减小、左翼升力增大，从而产生向右滚转的力矩，飞机向右滚；向左压杆时，状况完全相反,飞机向左滚转。变更航向运动的操纵称为航向操纵，由驾驶员踩脚蹬,使方向舵偏转来实现。踩右脚蹬时，方向舵向右摇摆，产生向右偏航力矩，飞机机头向右偏转；踩左脚蹬时正相反，机头向左偏转。实际飞行中，横向操纵和航向操纵是不行分的，常常是相互协作、协调进行，因此横向和航向操纵1.2 副翼的功用及结构1.副翼的功用副翼是使飞机产生滚转力矩，以保证飞机具有横侧操纵性。其位置一般在机翼后缘外侧或机翼后缘内侧。对副翼的要求：结构具有足够的抗扭刚度副翼偏转时产生的枢纽力矩较小(副翼上的空气动力对转轴的力矩)这样，可使飞行员操纵省力，而且还可以减小副翼的结构所承受的扭矩。2.副翼的结构副翼通常由翼梁、翼肋、蒙皮、后缘型材组成，副翼一般都做成没有桁条的单梁式的结构，如图IT（八）所示。翼梁常有板式梁、管型梁两种形式，翼肋上一般开有减轻孔，蒙皮现代飞机常采纳金属蒙皮，低速飞机常采纳金属和布质蒙皮，如图1-1(b)所示。后缘型材通常在接头开口部位装有斜翼肋，如图IT(C)所示，用斜翼肋、加强板和翼梁组成的盒形结构来承受开口部位的扭矩图IT副翼的构造1.3 副翼与机翼的连接通常采纳俩个以上的副翼接头与机翼相连。连接的副翼接头中，至少应有一个接头是沿展向固定的，其余的接头沿展向应是可移动的。用多接头固定的副翼，在飞行中会由于机翼变形，使副翼转轴的轴线变弯，而影响操纵的敏捷性，甚至发生卡滞现象。为了解决这一冲突，有些飞机采纳了分段的副翼，它的每一段都独立地连接在机翼后缘的支架上，而各段的翼梁则采纳可以传的扭矩的万向接头或胶接接头连接起来，图1-2所示为副翼与机翼的典型的连接型式。图1-2副翼与机翼的连接型式在机翼加强肋的后部与机翼后梁（或墙）的连接处，安装有若干个支臂，每个支臂上装有一个过渡接头。在副翼的大梁上装有相应个数的双耳片接头。副翼通过这些耳片接头将其悬挂到机翼的支臂上。留意：每个操纵面除一个接头完全固定外，其余接头都有设计补偿，以便于安装和保证运动协调。操纵副翼偏转的作动筒，其作动杆与副翼耳片接头的下耳片连接固定。当副翼操纵作动筒动作时就使副翼绕轴心N偏转1.4 作用在副翼上的外载荷在飞行中，副翼像一根固定在机翼上的多支点梁一样承受外部载荷。作用在副翼上的外载荷有空气动力q、操纵力T和支点反作用力R,如图13：R1R2R3所示图1-3副翼的外载荷副翼空气动力载荷的大小与副翼面积、副翼偏转角度和飞行速度有关（成正比）。副翼面积越大、副翼偏转角度越大和飞行速度越快，则副翼上所受空气动力载荷就越大。空气动力载荷沿弦向按梯形分布，沿展向与副翼弦长成正比。副翼在装有支点的横截面上承受的剪力最大、弯矩最大;在操纵摇臂部位扭矩最大。这些部位的建构虽然有所加强，但由于副翼的截面积沿展向变更很大，难以按等强度原则来进行加强，所以，上述部位的强度仍旧比其他部位给予得很少些，维护时必需留意检查。1.5 副翼结构中力的传递空气动力在副翼结构中的传递状况与在机翼结构中传递状况相像：空气动力一蒙皮一翼肋一翼梁腹板一机翼在副翼中剪力由梁腹板所承受；弯矩由梁桁条和有效宽度的蒙皮承受；扭矩由闭周缘蒙皮承受第2章副翼组成和传动1 .副翼的组成副翼操纵部分由驾驶杆、传动杆、摇臂、载荷感觉器、非线性传动机构、液压助力器等组成。液压助力器用来利用液压帮助飞行员操纵副翼，以改善飞机的横侧操纵性。左右副翼各由一个液压助力器操纵。用液压操纵副翼时，副翼上的空气动力传不到驾驶杆上来，载荷感觉器可以使飞行员在操纵副翼时感受到杆力，从而依据这种感觉精确的操纵副翼。副翼非线性传动机构用来随驾驶杆的行程变更传动系数，以保证在副翼效率较高时横侧操纵不至于过于灵敏,而在副翼效率较底时，又有足够的副翼偏转角。左右副翼各有一个非线性机构。2 .副翼的传动方式飞行员向左压驾驶杆，经过中心机构右侧第一根副翼传动杆和第一个副翼摇臂的传动，座舱底板上的第2、5根副翼传动杆均向前运动。同时:第10、11隔框处的传动摇臂压缩载荷感觉器。第3根传动杆穿出底舱底板后，与第13隔框下的换向接头相连，第3根传动杆向前运动，换向接头带动后面的换向摇臂反时针旋转。于是经过传动杆、摇臂、非线性传动机构等传动，使右副翼液压助力器上的小传动杆向后移动，助力器的传动活塞就在液压作用下向后运动去操纵右副翼向下偏转。与此同时，左副翼液压助力器的小传动杆向前移动，助力器的传动活塞在液压作用下向前运动，操纵左副翼向上偏转。图2-1传动机构示意图飞行员向右压驾驶杆，各传动杆、摇臂、助力器传动活塞的运动方向与上述相反，左副翼向下偏转，右副翼向上偏转。换向接头由叉形接头、摇杆组成。叉形接头下端与第3根传动杆相连，上端两叉较接在支座上。摇杆下端插在叉形接头上，上端则较接在摇臂轴上。由于叉形接头的转轴线与摇臂的转轴线不平行，相互之间有一夹角，因此当传动杆带着叉形街头下端前后运动时，就能通过摇杆迫使摇臂轴转动，从而使摇臂带动其下端传动杆左右运动。其组成如图2-1所示。第3章载荷感觉器飞机装设液压助力器以后，用液压操纵副翼时，飞行员只须要克服液压助力器前的系统摩擦力和液压助力器配油柱塞的摩擦力，带动配油柱塞打开油路，副翼即可偏转。这时作用在副翼上的枢轴力矩由助力器内的液压作用力平衡，不能传到驾驶杆上来。由于摩擦力很小，飞行员会感到操纵副翼过轻。为了使飞行员能感受到适当的杆力，以便凭感觉来精确地驾驭操纵重量，限制飞行状态，副翼操纵部分中装设液压助力器以后，还装了载荷感觉器。载荷感觉器的构造如图3T所示，它在座舱内右后方。外筒内的接头固定在机身上，活动杆上的接头则与第10*11隔框处传动副翼的摇臂相连。图3-1载荷感觉器飞行员压驾驶杆使副翼偏转时，要压缩载荷感觉器内的弹簧。左压杆，摇臂将活动杆压入，压缩左端小弹簧和中间的大弹簧；右压杆则摇臂将活动杆拉出，压缩右端小弹簧和中间大弹簧。弹簧张力传到驾驶杆上，飞行员必需用肯定力气压住驾驶杆，才能使副翼保持在肯定位置。副翼偏转角度越大，即压杆量越大，弹簧被压缩得越厉害，压杆力越大。这样，飞行员就能从压杆力的大小，感觉到副翼片状角的大小。载荷感觉器的工作特性如图3-2,它是由我荷器的结构特点所确定的，载荷感觉器内有3个弹簧。大弹簧的初始张力为（19.5±1）X9.81N；两个小弹簧的最大压缩量均为2.5mm,这一距离刚好等于小弹簧座与大弹簧座之间的距离。小弹簧的终点张力与大弹簧的初始张力相等。图3-2副翼载荷感觉器工作特性曲线压杆时，摇臂带动活动杆移动，起先时只压缩一端的小弹簧。由于小弹簧圈数较少，弹力随压缩量增长较快，即显得较硬。活动杆移动2.5mm时，载荷感觉器所产生的力为19.5×9.81N0这样可以使飞行员在副翼稍有偏转时就感受到杆力，同时也便于将副翼保持在中立位置。此后，活动杆接着移动时，小弹簧压缩量不再增大，而只是压缩大弹簧。由于大弹簧圈数较多，其弹力随压缩量的增长比较缓慢，即显得教软。当活动杆移动量等于12.7mm时，载荷感觉器产生的终点力为44.5X9.81N。这样可以使飞行员在副翼偏转角度较大时，不致感到杆力过大。载荷感觉器活动杆上的可调接头,用齿板和螺栓与摇臂上的槽形孔相连。（图3-3）.齿板用来调整驾驶杆力。齿板上移，摇臂转动同样一个角度，载荷感觉器的压缩量变大，弹簧张力增大，同时弹簧张力的力臂也增大了，所以杆力会显著变大。反之，齿板下移，杆力显著变小。鉴于齿板调整后对杆力影响很大，一般外场不许调整，而且齿板和摇臂上通常做了记号，以便检查是否移位。图3-3副翼载荷感觉器两端连接状况载荷感觉器处于自由状态的长度（两端接头螺栓孔中心之间的距离）应为217±lmmo此长度变更对驾驶杆、助力器传动活塞和副翼的中心位置都有影响,故拆装和更换载荷感觉器时均应留意。第4章液压助力器4.1 基本工作原理飞行中，飞行员操纵副翼偏转后，作用在副翼上的空气动力对副翼转轴的力矩即枢轴力矩力图使副翼返回到中立位置。为了保持副翼在偏转位置，飞行员就须要压住驾驶杆，即须要对驾驶杆施加肯定的压杆力。飞行表速越大，副翼偏转角越大，作用在副翼上的空气动力就越大，须要的压杆力也越大。现在的飞机都是超音速飞机，高速飞行中假如依靠人力干脆操纵副翼须要的压杆力较大，飞行员将会感到操纵费劲、沉重，这会影响飞机的机动实力。所以，副翼操纵系统中装有Z1.-5液压助力器，利用液压作用力所产生的力矩来克服副翼的枢轴力矩。液压助力器的基本组成部分是外筒、传动活塞和配油柱塞。如图4-1（八）所示，外筒固定在机翼第6翼肋的固定架上。传动活塞可以在外筒内移动，活塞杆的后端与通向副翼的传动摇臂相连。图4-1Z1.-液压助力器基本工作原理（八）配油柱塞装在活塞杆前端头部的壳体内，其前端a点与一个较接在壳体b点上的小摇臂相连；小摇臂的下端C点与通向驾驶杆的传动杆相连，它在壳体上的圆孔内有游动间隙2s,运用液压助力操纵副翼时，必需打开副翼助力器电门，由助力电磁开关将供压部分的来油管路与液压助力器进油接头接通。高压油液进入助力器后，顶起连通活门，使传动活塞两侧油室互不相通；并顶开限动销使小摇臂下端C点能在游动间隙2s内左右移动。飞行员不动驾驶杆时，配油柱塞处于中立位置，柱塞凸缘正好堵住通向传动活塞两侧的油路,如图4T(b)所示。因此，传动活塞不能前后移动，副翼保持在原来位置不动。图4-1Z1.-液压助力器基本工作原理(b)从副翼操纵系统的传动情形可知，压杆时左右副翼液压助力器的传动活塞运动方向相反，但助力器的工作原理是一样的。右压杆时，小摇臂下端C点向前移动，配油柱塞被向后推动壳体，打开来油和回油的通油孔如图4-1,这时，来油路与传动活塞后侧的油室接通，回油路则与传动活塞前侧油室接通。传动活塞便在两边油压差作用下向前运动，带动右副翼向上偏转。压杆速度越快，配油柱塞打开的来油和回油的通油孔就越大，油液流进、流出液压助力器的流量就越多，传动活塞的运动速度也就越快。连续右压驾驶杆，小摇臂下端C点不断向前运动，配油柱塞保持来油和回油的通油孔始终处于打开状态，传动活塞便连续向前移动，使右侧副翼连续向上偏转。图4-1Z1.-液压助力器基本工作原理（C）飞行员右压杆到任一位置后停止压杆,c点马上不动，而传动活塞由于来油、回油通油孔仍处于打开状态，在油压作用下还要接着向前运动，并带着大摇臂绕C点沿反时针方向转动。由于a点的转动半径比b点的大，小摇臂绕C点转动时，配油柱塞向前的移动量比传动活塞大，所以，只要传动活塞略微向前移动一点，配油柱塞即可相对于壳体向外移动而将来油孔和回油孔同时堵住，使传动活塞停止运动。这时传动活塞两侧油室内的油液均被封闭，油液不能流出和流入，因此作用在副翼上的空气动力不能反过来推动传动活塞，副翼就保持在肯定角度的位置上。总起来说，液压助力操纵的的基本状况是：动杆，通油孔打开，传动活塞随之运动；动杆速度越快，通油孔开度越大，传动活塞运动也越快。停杆，传动活塞稍动后通油孔随之关闭，传动活塞停止运动，副翼被固定在某一位置上。可见，液压助力器实质上是一个由驾驶杆操纵配油柱塞限制的动作筒，配油柱塞相当于一个液压限制开关。液压助力操纵时，飞行员操纵副翼的压杆力只用来克服载荷感觉器的弹簧和摩擦力，而副翼的枢轴力矩和传动活塞以后的摩擦力是由传动活塞上的液压作用力来平衡的，因此飞行员操纵副翼比较轻巧。4.2 Z1.T液压助力器分析为了提高液压助力操纵的牢靠性，Z1.-5液压助力器内装有两个配油柱塞一主配油柱塞和副配油柱塞。正常状况下，配油柱塞由其右端弹簧保持在中立位置，飞行员操纵驾驶杆只能使主配油柱塞在副配油柱塞内左右移动，变更油路。这时副配油柱塞相当于一个衬筒。当主配油柱塞卡住时，它就能带着副配油柱塞一起移动，变更油路。此外，Z1.-5液压助力器上还装有用来限制是由助力系统供压还是由主系统供压的转换活门，以及飞行中保证副翼能由助力操纵平衡地转为人力干脆操纵的单向节流活门和四钢珠活门。1 .转换活门的工作如图4-2所示，转换活门由衬筒和柱塞组成。柱塞右端凸缘直径较大，助力系统来油与该凸缘右端接通，主系统来油则通入该凸缘左端的环形槽中。在此环形槽中，两侧液压作用面积抵消一部分以后，剩余的液压作用面积较小，约为柱塞右端液压作用面积的一半。图4-2Z1.-液压助力器简图（八）当两个系统的压力相等时，柱塞右端的液压作用力大于左侧的液压作用力。柱塞保持在左极限位置（图4-2a）.助力系统来油即经衬筒中间的环形槽和柱塞上的宽环形槽通往配油柱塞。从配油柱塞来的回油则经转换活门左端油室和柱塞中心通往助力系统油箱。当助力系统液压下降到小于主系统压力一半时，转换活门柱塞右端的液压作用力就会小于左侧的液压作用力。因此柱塞就可在两个液压作用力的差值作用下，克服摩擦力移动到右极限位置（图4-2C）.于是主系统来油经柱塞上的宽环形槽通往配油柱塞。由配油柱塞来的回油则经转换活门左端油室和柱塞中心通往主系统油箱。柱塞向右移动时，其右端油室容积变小，油液可经柱塞中心和衬筒上的小孔通入柱塞的环形槽。图4-2Z1.-液压助力器简图（b）图4-2Z1.-液压助力器简图（C）当助力系统液压回升到主系统液压的一半以上时，转换活门柱塞右端的液压作用力又会大于左侧的液压作用力。柱塞又会在液压作用力的作用下，克服摩擦力向左移动到极限位置。助力器又转为由助力系统供压。2 .主副配油柱塞的工作下面以右液压助力器为例，进行探讨。1）主配油柱塞的工作图4-3表示主副配油柱塞都在中立位置时的状况。这时，主副配油柱塞的凸缘堵住通向传动活塞两侧的油道。主配油柱塞的凸缘与油道间左右各有0.1mm的交叠量。因此，驾驶杆必需先带着主配油柱塞移动0.Imm后，才能打开通油道。此时副配油柱塞相当于一个衬筒。接通地面液压泵、电源电门、副翼助力器电门，向右压杆时，主配油柱塞向后向后移动，打开油道A和B,来油即经过油道A通往传动活塞后边的油室，前边油室中的油液则经油道B流回油箱，传动活塞向前移动。图4-3主、副配油柱塞的工作停杆时，传动活塞在两边油压差作用下再略微向前移动一点距离小摇臂即带动主配油柱塞相对于副配油柱塞向前移动而关闭油道A和B,使传动活塞停止移动。2）主配油柱塞卡住后，副配油柱塞的工作主配油柱塞卡住后，要依靠副配油柱塞限制油道的开闭进行工作。主副配油柱塞工作的基本状况相同，都能使传动活塞在液压作用下跟随驾驶杆动作。（1）主配油柱塞卡住在中立位置时，副配油柱塞的工作主配油柱塞卡住在中立位置时，液压助力器的工作和正常时的不同点是，副配油柱塞工作时所需克服的阻力较大（包括弹簧张力和小摇臂、副配油柱塞的摩擦力，约为20×9.81N）o这个力要传到驾驶杆上来，所以，这种状况下操纵副翼时，驾驶杆力要比正常状况下大。（2）主配油柱塞卡住在某一极限位置时，副配油柱塞的工作主配油柱塞卡在某一极限位置时，液压助力器的工作特点是：松开驾驶杆，驾驶杆自动向一边倾斜，飞机产生坡度。握住驾驶杆在中立位置必需用肯定力气。向一边压杆时，杆力比正常状况下大；向另一边压杆时，杆力比正常状况下小。综上所述可知：主配油柱塞卡住以后，液压助力器还可依靠副配油柱塞限制油路，操纵副翼偏转，这就增加了液压助力器工作的牢靠性。但需指出，副配油柱塞一旦进行工作，便说明液压助力器的性能已经变差。所以平常仍应细致检查做好液压助力器的维护工作，确保其主副配油柱塞都能正常工作。3 .单向节流活门和四钢珠活门的工作在飞行员压杆进行液压助力操纵的过程中，假如系统油压突然下降，装设了单向节流活门和四钢珠活门后，就可防止这种现象。例如在右压杆过程中系统油压突然消逝，右副翼助力器的传动活塞在副翼空气动力作用下要向后移动，传动活塞后侧油室的油液受到挤压，油压上升，顶开四钢珠活门右边一对钢珠，进入连通活门下油室。同时左边一对钢珠堵住油路，防止传动活塞两侧油室相通。这时单向节流活门关闭，起限流作用，使助力器传动活塞不会突然返回而将副翼上的空气动力传给驾驶杆。必需待传动活塞渐渐返回，连通活门下室油压降到（5）×9.81XlOOOOPa以下时，连通活门才会下移，将传动活塞两侧油室连通，从而使副翼平稳地转为人力干脆操纵。4 .Z1.-5液压助力器主要技术数据1 .传动活塞的最大作用力（液压为X（210±5）×9.81X100OOPa.不小于（1900）×9.81N2 .传动活塞全行程82-2三z3 .小摇臂下端总的游动间隙35,77771C+014 .主、副配油柱塞行程5 .主配油柱塞交叠量O.Imm6 .副配油柱塞交叠量O.35mm7 .主配油柱塞操纵力不大于（1.3）×9.81N8 .副配油柱塞操纵力不大于（20）×9.81N9 .传动活塞最大运动速度100-130mms10 .传动活塞摩擦力不大于（13）×0.981N第5章副翼反效偏转飞机副翼能产生滚转力矩，使飞机滚转。由于机翼的弹性，副翼产生的力矩作用在机翼上也会使机翼向与副翼偏转的相反方向变形扭转，变更机翼的攻角，从而在气动力的作用下产生一个与副翼产生的滚转力矩方向相反的力矩。当飞行速度达到某一值时，操纵副翼产生的滚转力矩与机翼上气动力引起的弹性变形产生的力矩相互抵消，就会使副翼失效（即副翼效应为零），飞机无法操纵。这时的飞行速度称为反效速度。当飞行速度接着提高，超过反效速度，操作副翼产生的滚转力矩将小于在气动力作用下因机翼变形而产生的反方向力矩。此时副翼效应为负而起相反的作用。一一这种状况就被称作“副翼反效”.由于这个缘由现在几乎全部大型飞机的副翼都是分内外两部分的，主要缘由是飞机在高速飞行时避开过大的舵面效应造成操纵过量，所以高速飞行时只运用内侧副翼而在低速飞行时又要保证良好的机动性，所以在低速时两转（也就是飞机向右侧滚转），但由于翼展过大，使得外侧副翼所在的翼尖位置的机翼刚度太小，副翼所处位置在机翼后缘，高速时副翼向下偏转后升力点将大幅度后移，使得刚度很小的翼尖位置出现翼尖前缘向下而后缘向上的扭转现象，翼尖位置的攻角将变小甚至变为负攻角，此时在高速气流的作用下翼尖不但不能产生升力，反而成生一个向下的气动力，使得原本想要抬起的左机翼变为向下偏转（右机翼状况相反），造成飞机向与操作相反的的左侧滚转，这就叫做副翼反效。造成副翼反效的根本缘由是翼展过大导致的翼尖部位刚度过小。所以大翼展飞机都设计有内外副翼，低速时气动力不大，不至于让机翼扭转，此时运用外侧副翼；高速时气动力较大，则运用内侧副翼。快副翼共同作用。假设左外侧副翼向下偏转，原来目的是想增加左机翼升力，是左机翼向上偏。第6章副翼操纵系统的修理6.1副翼的更换副翼更换依次如下：（1）打开副翼舱折动版，取下电动机的插头。（2）取下电缆束的固定条。（3）拆下搭铁线。（4）拧下连接螺栓。（5）拧下副翼悬挂接头与支座的连接螺栓。（6）取下副翼。将打算好的新副翼按上述相反依次进行安装。安装后检查内外副翼之间的间隙为8±2毫米。内外副翼如图6-1所示的数据外副翼和翼尖整流罩之间的间隙为10±2毫米。检查副翼前缘与副翼舱封严板的间隙（开缝间隙）为6。毫米、检查副翼与外翼的吻合性，此时上下翼面外形可以凹下或凸出2毫米。检查内外副翼的剪力差。在中立位置允许剪力差不大于2毫米，在偏转位置时不大于5毫米，用拉杆进行调整检查副翼最大转动角度、并装好搭铁线。将电缆束固定在电动机上，按原来的位置装好。后趾况虺林：米*r<）9Xft>Zfj之,花也.力6次图6-1更换副翼后的各种间隙6.2 副翼调整片拆装拧下调整片与操纵杆连接的螺栓，拧下调整片的悬挂接头与支座连接的螺栓，松开搭铁线，取下调整片。调整片的安装按相反依次进行。调整片偏转角的调整如下：1 .拧下摇臂与电动机连接的螺栓。2 .拧下摇臂与拉杆连接的螺栓。3 .调整拉杆，使调整片处于中立位置。不变更调整片的位置（最好用夹板夹住），将拉杆与摇臂连接电动机与摇臂连接，假如摇臂上的孔和电动机的孔不重合，则用调整耳片来调整使孔重合。4 .松开调整片，检查偏转角。调整片经调整后检查吻合性及副翼和调整片之间的间隙。必要时调整齿形垫，取下保险丝，使接头与拉杆的孔重合。调整片前缘与副翼封严的间隙为6+2-1亳米，调整片转动最大角度时(补偿片偏转角加上调整片的角度)应保证间隙不小于0.5毫米。调整片与外副翼的剪力差不大于2毫米，调整片相对副翼凹下或凸出允许2毫米，调整片装好后可活动间隙不大于2毫米。6.3 副翼系统的调整1 .将驾驶盘置于中立位置，此时驾驶感中间幅条上的箭头与驾驶杆轴线一样，其偏差在±1°范围内。2 .将制动手柄放在“锁住”位置，将中心翼II大梁后的立柱式的安排摇臂锁住在中立位置。3 .按履历本中的翼尖剪力差或用外形卡板把副翼固定于中立位置。4 .连接自驾驶杆引出的与地板下部扇形摇臂上的钢索，使俩钢索接头对齐，并使扇形摇臂处于中立位置。5 .按规定调整钢索张力。6 .和机翼大梁上肋处的可调拉杆，使副翼操纵系统全部摇臂均处于中立位置。7 .松开制动手柄，检查副翼向上向下的极限偏转，调整位于机翼肋处的副翼极限偏转限动钉，当副翼向上偏转25。±1°时，向下偏转15。±1°时。副翼操纵摇臂应与限动钉接触而无间隙。8 .在副翼中立和极限位置时，调整扰流板的片状，检查扰流板的伸出尺寸与其它活动件和结构件的间隙。在副翼向上片状的一侧机翼上，当副翼向上偏转2.5°4°时，扰流板起先伸出上翼面；副翼向上偏转至极限位置时，扰流板伸出140±5毫米。9 .拧下可调拉杆螺纹接头上的锁紧螺母，将较接螺栓的螺母打上开口销。10 .测量副翼操纵系统摩擦力。I1.装好搭铁线。6.4 副翼故障分析1 .副翼配平故障故隙现象：主要表现在空中平飞过程中副翼配平指示偏左或右几个单位。故障可能缘由：(1)副翼定中机构不在中立位。（2）副翼或调整片校装有误差。（3）后缘襟翼机械不对称。故障分析：（1）副翼定中机构定中弹簧疲惫或定中凸轮与滚轮磨损，使定中凸轮不能回中立位。（2）各组件之间的误差积类随着运用年限增加而加大（比如：钢索与鼓轮之间磨损，传动机构的磨损与变形等等），从而引起故隙出现。解决措施：（1）定期检查定中机构并对其润滑。（2）培训一些专业的各类校装人才，对该故障简洁发朝气构进行定期的维护2 .副翼操纵力感觉过大故障故障现象：在飞行过程中飞机副翼操纵感觉过大，对飞行有影响。故障可能缘由（1）定中机构或限制钢索问题或，电源限制器PCU（PoWerControlUnit）问题。（2）操纵杆下部的副翼转换机构引起摩擦力过大。故障分析：（1）由于副翼操纵是通过助力系统实现，假如助力系统没有故障，应属限制系统有问题。所以可能是副翼钢索系统（磨损或断丝）或定中机构润滑不够。（2）该现象也可能由副驾驶操纵杆下部副翼转换机构引起，由于副翼转换机构下的扰流板钢索鼓轮有咬滞的可能。可以依据手册TASK27-11-00-725-032作副翼转换机构的功能测试。（3）由于副翼操纵盘通过钢索操纵轮舱的副翼扇形盘，再通过扇形盘轴上的曲柄操纵PCU上的输入杆与定中凸轮，假如PCU内部阀门有卡滞或定中弹簧调整过紧，都可能引起操纵力感觉大。（4）这也可能与机组有关，因为驾驶盘操纵力有一个范围，有的飞机处于下限，感觉较轻，而有的飞机操纵力可能接近上限，感觉较重。解决措施：（1）定期检查润滑。（我司发生多起该故障，通过多次润滑后故障会大大减轻）（2）维护建议：对于该故障，可通过断开连接杆用隔离法排故。假如是PCU的问题，断开副翼PCU输入杆与副翼扇形盘曲柄之间的连接，进行操纵测试，便可推断是否是PCU的问题。不过在用隔离法排故时必需留意断开连接点时，不会引起系统校准的变更。全文总结本设计着重介绍飞机的副翼操纵系统，从副翼的结构及其组成起先，副翼是装在机翼外侧后缘（本身为翼剖面的一部分）可上下偏踪纵飞机绕纵轴滚动的操纵面。为飞机的主操作舵面，飞行员操纵左右副翼差动偏转所产生的滚转力矩可以使飞机做横滚机动。翼展长而翼弦短。副翼的翼展一般约占整个机翼翼展的1/6至U1/5左右，其翼弦占整个机翼弦长的1/5至U1/4左右。副翼操纵系统由驾驶杆、传动杆、摇臂、载荷感觉器、非线性传动机构、液压助力器等组成。液压助力器用来利用液压帮助飞行员操纵副翼，以改善飞机的横侧操纵性。左右副翼各由一个液压助力器操纵。飞行员通过操作驾驶杆来传动到副翼上，来实现飞机的横滚运动。本设计在夏老师的悉心指导和严格要求下已完成。在设计的课题选择、方案论证到详细步骤，无不凝合着老师的心血和汗水.在三年的专科学习和生活期间，我受益匪浅。本设计论文能够顺当的完成，也离不开各位任课老师的细致负责，使我能够很好的驾驭和运用专业学问，并在设计中得以体现。踉踉跄跄地一个多月过去了，我的毕业设计也终将告一段落。也基本达到预期的效果。但由于实力和时间的关系，总是觉得有许多不尽人意的地方。毕业设计，或许是我高校生涯上交的最终一个作业了。通过这次毕业设计，使我对飞机副翼操纵系统的检查与调整有了更好的相识，并对它相关几种调整法和原理有了很深的相识。飞机副翼操纵系统一个重要的部分，同时也是一个很困难的系统，我们在从事这个工作时肯定要细致，当心，细致更使我知道了在做任何事情时都不能一点疏忽，尤其是简洁的事情越不能掉以轻心。使我知到在遇到任何事情时，要敢于面对，不能躲避，更不能推卸责任。要从自身找缘由，做任何事情不能要求别人怎么做。做任何事情只要做到严于律己、宽以待人，相信没有做不成的事。在整个毕业设计程中，我得到夏老师的细心和热忱的指导。夏老师在多次询问设计进程，并为我指引迷津，帮助我开拓探讨思路，细心点拨、热忱激励，老师一丝不苟的作风，严谨求实的看法，踏踏实实的精神，不仅授我以文，而且教我做人，虽时间不长，却给以终生受益无穷之道。对夏老师的感谢之情是无法用言语表达的。感谢张家界航空工业职业技术学院全部老师等对我的教化培育。他们细心指导我的学习与探讨，在此，我要向诸位老师深深地鞠上一躬。高校两年多的充溢生活告知我，民族须要驾驭先进理念、具有国际视野、熟识详细环境的实战先锋;也告知我，只有不断经验考验、挫折、甚至失败，才能靠近我们最终的志向。最终，再次对夏老师，致以最深的感谢。也要感谢全部同学，他们用一样的真诚与宽厚，在最终时刻对论文的修改，起到了很大的作用。能写下来的感谢是那么的有限，只希望老师、同学都能体会到我感恩的心，我是如此平凡，却又如此幸运，感谢你们！参考文献1宋双杰、张玉莲，飞机修理技术M.西安航空职业技术学院出版.2008.Ol2飞机构造讲义.西安航空职业技术学院出社3运八技术说明书.西飞机工业集团有限公司3歼击7型飞机维护讲义M1.人民解放军空军第一航空机务学校.1980.9.4赵学清主编液压技术M哈尔滨工程高校出版社.20086何国伟编著。牢靠性设计M.京机械工业出版社.1993m宋兆泓等，发动机寿命探讨M.京航空工业出版社.19878刘刚彭泽琰航空燃气轮机原理M.国防工业出版社.20003
