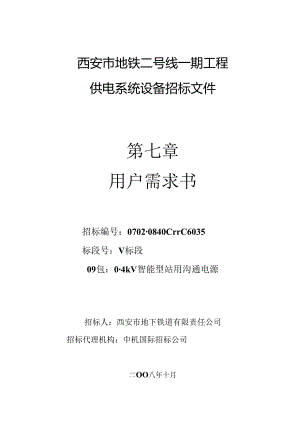

西安市地铁二号线一期工程供电系统设备招标文件第七章用户需求书招标编号：07020840CrrC6035标段号：V标段09包：04kV智能型站用沟通电源招标人：西安市地下铁道有限责任公司招标代理机构：中机国际招标公司二OO八年十月一、技术条件41、技术条件41.1 工程概况41.2 基本要求41.3 环境条件41.4 采纳技术标准51.5 主要电气参数61.6 低压开关柜外型尺寸71.7 低压开关柜一般要求81.8 二次回路设计82、主要零部件82.1 概述82.2 低压沟通框架式断路器92.3 低压沟通塑壳式断路器112.4 柜内其它元器件133、智能低压系统143.1 概述143.2 网络构成方案143.3 主要技术要求143.4 智能单元143.5 现场总线163.6 限制电源164、开关柜结构、材料及工艺164.1 开关柜结构164.2 外接导线端子174.3 爱护性接地174.4 柜内母线及绝缘导线敷设174.5 柜门、喷漆及颜色184.6 柜内母线和导线的颜色和排列184.7 柜内部件的设计184.8 测量仪表及继电爱护装置194.9 限制回路要求194.10 低压开关柜排列及出线方式205、牢靠性、可维护性、可扩展性205.1 牢靠性205.2 可维护性205.3 可扩展性216、铭牌及标识176.1 铭牌216.2 标识21二、供货范围211、设备数量222、随机附件233、专用工具及测试设备234、服务项目表23三、工程进度及相关要求23四、责任范围241、投标人责任范围242、招标人责任范围253、投标人接口责任254、技术服务275、具体服务要求28五、项目管理291、概述292、招标人的权力293、投标人的项目管理机构304、项目支配和进度限制305、对投标人的质量限制306、投资限制管理327、图纸文件管理328、接口管理329、设计联络管理3310、产品设计管理3311、产品制造管理3312、检验和试验管理3513、不合格品的限制3514、设备的包装、运输和贮存管理3515、现场服务管理3616、技术服务3617、培训3718、向投标人索赔的管理3819、项目管理细则的构成38六、试验、检验、验收411、基本要求412、试验413、检验及验收42七、设计联络44八、技术文件451、概述452、图纸463、手册474、其它技术文件475、图纸、手册和技术文件的交付47九、培训481、概述482、培训材料483、培训的主要内容484、培训支配书（包含但不限于以下内容）49十、偏差汇总49一技术条件1、技术条件1.l工程概况西安市城市快速轨道交通二号线规划线路为陈家堡韦曲，线路全长32.402km,共设24座车站。近期建设铁路北客站韦曲段，正线全长26.24Oknb共设21座车站。本次招标范围为二号线一期工程铁路北客站会展中心段，实施起点为铁路北客站北端，终点为会展中心站站后折返线尾端，正线全长20.555km,均为地下线，共设17座车站，最大站间距1617m,最小站间距869m,平均站间距124hn,全为地下站，有5座车站与规划线路有换乘关系：行政中心站（与四号线换乘）、北大街（与一号线）、钟楼（与六号线）、小寨（与三号线）、会展中心（与五号线）。铁路北客站旁边设地面车辆段1座,限制中心1座。全线在行政中心、会展中心设2座主变电站。车辆采纳B型车，最高行车速度80kmh,列车编组初、近、远期均为6辆。工程自2007年上半年开工，2011年底全线建成通车。供电系统采纳HokV35kV两级电压集中供电方式，经AC35kV环网电缆与车站变电所环串成供电网络。AC35kV经变电所牵引部分降压、整流后为牵引列车供应150OV直流电源，经降压部分降压后为全线动力照明供应40OV沟通电源。全线设置8座正线牵引降压混合所、1座车辆段牵引降压混合所，正线牵引降压混合所全部设置于地下车站的站台层，车辆段牵引降压混合所设置于车辆段地面。全线设降压变电所9座、设跟随式降压变电所7座、设铁路北客站区间跟随式降压变电所1座。正线线路采纳刚性架空接触网，车辆段采纳架空柔性接触网。在铁路北客站车辆段内设置供电车间1处负责本线供电设备的运行管理及修理。1.2基本要求低压开关柜为封闭式户内成套设备。其功能为向主变电站全部站用用电设备供电。为保证地铁各种用电设备平安、牢靠、连续地运行，要求低压开关柜满意地铁环境条件、技术先进、生产工艺成熟牢靠、结构紧凑、便于安装和维护等性能指标。1. 2.2低压开关柜采纳智能型低压开关柜。1.2. 3低压开关柜及柜内全部元器件应选用体积小、低根耗、低噪音、无自爆、阻燃的定型产品。1.3. 4安装地点：地下户内，垂直安装与垂直面的倾斜度不超过5度。1. 3环境条件1.3. 1环境温度：-21+42°C（室外）；-5+40（室内）。1.3.2相对湿度：日平均值不大于95%；月平均值不大于90%（25。0。1.3.3海拔高度：100Omo1.3.4最大地震烈度：8度。1.3.5雷暴日：14日/年。1.3.6振动:f<10Hz时，振幅为0.3mm；IOHZcf<150HZ时,加速度为lms201.3.7室外条件：暖温带半潮湿大陆性季风气候，春季干旱，夏季燥热，秋季潮湿多雨，冬季寒冷干燥。1. 4采纳技术标准投标人供应的设备应遵循下列标准的最新版本或修订本，但不局限于这些标准。投标人在生产过程中所采纳的全部标准，均须经招标人确认。投标人从别处购来的设备和附件，都必需符合标准规范和准则的最新版本或修订本。GB156-93标准电压GB4208-93外壳防护等级（IP代码）GB/T14048.1-2000低压开关设备和限制设备总则GB/T14048.2-2001低压开关设备和限制设备低压断路器GB/T14048.3-93低压开关设备和限制设备低压开关、隔离器、隔离开关及熔断器组合电器GB/T14048.4-93低压开关设备和限制设备低压机电式接触器和电动机启动器GB7947-87绝缘导体和裸导体的颜色标记GB7251.1-1997低压成套开关设备和限制设备第一部分：型式试验和部分型式试验成套设备GB7251.2-1997低压成套开关设备和限制设备其次部分：对母线干线系统（母线槽）的特殊要求GB7251.3-1997低压成套开关设备和限制设备第三部分：对非专业人员可进入场地的低压成套设备和限制设备-配电板的特殊要求JB/T9661-1999低压抽出式成套开关设备JB4012-85低压空气式隔离器、开关、隔离开关及熔断器组合电器GB/T4207-1984固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法GB3983.1-89低电压并联电容器GB13539-92低压熔断器GB1207-1997电压互感器GB1208-1997电流互感器GB14285-93继电爱护和平安自动装置技术规程GB/T7261-2000继电器及装置基本试验方法GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-1999电磁兼容试验和测量技术浪涌(冲击)抗扰度试验IEC73：1996人-机界面，标记和符号的基本平安规则-指示器和操作机构的编码规则IEC447：1993人-机界面(MMI)动作规则GB/T13729-2002远动终端设备GB/T15153-1998远动设备及系统D1./T721-2000配电网自动化系统远方终端投标人用于本次招标选购设备选用的材料、零部件如有不涉及上述技术标准和规范之处，投标人应供应所采纳的国际和国家标准、规范以及所采纳版本的有关技术资料。投标人应使本次招标选购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并供应所采纳的国际和国家标准、规范以及所采纳版本的有关技术资料。投标人运用上述以外的标准和规范时，应清晰地说明并提交用于替代的标准或规范，明显的差异点要说明。当举荐的标准和规范等效于或优于本规格书的要求时，才可能为招标人接受。1.5主要电气参数1.5. 1系统参数西安地铁二号线主变电站低压配电系统采纳三相四线制配电系统和TN-S接地爱护系统。系统参数见下表。低压配电与照明系统参数序号项目内容1配电系统方式三相四线制2母线电压AC0.4kV3系统电压ACO.22O.38kV4额定频率50Hz5系统接地方式TN-S系统1.6. 2柜内设备的配置技术条件(1)电气一次结线方式为单母线分段方式，两进线开关配置额定电流为80OA电动ATS开关，两进线分别配600/5电流互感器三只。(2)出线回路负荷分布及工作电流大小(60回),具体接线见附图。(3)负荷回路和组屏要求A、60OA进线2路，主开关采纳带机械和电气闭锁的ATS开关，正常时电源进线I供I段母线，进线11供II段母线。I或11两进线开关依据运行方式可随意进行切换在电源I或口上运行，当运行电源进线因沟通失压时，另一电源进线能牢靠自投。B、出线负荷回路一共是60回，采自动空气开关，修理便利，各出线回路要求集中到端子排上统一规范出线，全部各进出线空气开关均带一常开与一常闭协助接点，以供应综合自动化远方监控空气开关的运行状态，并预留10%的备用端子，所用变屏输出接线端子处能从后面开门进行接线。C、要求组屏电源屏6面，风机限制屏2面，共8面。1.5.3智能站用沟通电源系统功能主接线方案1#进线2#进线(380V负荷出线共60回，依据要求进行分布)1.5.4低压开关柜基本技术参数A、屏体结构要求带透亮可视门，便利日常巡察。B、开关采纳固定式。负荷出线采纳模块化，标准化，扩充便利，标识清晰。C、要有隔离平安挡板，防止人员触电。D、柜屏尺寸为80OmnX60OmmX226Omnb颜色待定。E、标准：IEC60439T,GB7251-97低压成套开关设备和限制设备；GB191T990包装运输图示标记F、工作电源：230VAe(±10%)G、工频耐压：2500Vmi11:H、防护等级：1P3XI、进线电源侧监测精度：电压、电流0.5%功率、电度遥；功率因数2%；频率0.2Hz。J、通讯接口/规约：带有RS485、RS232接口，必需能接入变电所综合自动化系统1.5.4主要电气参数低压开关柜主要电气参数表序号项目内容1额定电压400VAC2额定绝缘电压415VAC3主母线最大工作电流1500A4配电母线最大工作电流100OA5水平母线额定短时耐受电流(IS)100kA6水平母线额定峰值耐受电流(Ipk)220kA7配电母线额定短时耐受电流(IS)86kA8配电母线短时峰值电流(Ipk)189kA9额定分散系数符合GB7251.1-1997中4.7的规定制造厂规定额定分散系数，并用于温升试验10协助回路的额定电压：AC220V1.6主要零部件1.6.1概述(1)抽屉柜内的主要零部件为断路器、隔离开关、快速熔断器、接触器、表计、智能元件。智能元件主要包括电机爱护限制模块、P1.C、智能I/O、总线等。(2)全部元器件需选择国际知名品牌。框架开关、塑壳开关、小P1.C、智能I/O、接触器及其主要元器件选用同一品牌的高端产品。建议采纳施耐德、ABB、默勒、AB等，ATS开关举荐选用ASC0、Russ>OANA等知名品牌。(3)为便于电气设备的修理、维护，开关电器的连接方式满意以下要求：D抽出式低压断路器装置小室门可在关闭状态下抽出断路器(主回路与二次回路均可断开)；2)插入式断路器拔出后，设备小室不得有带电体外露；3)抽屉式开关一装置小室内的断路器及其它电器连同抽屐一同抽出(主回路与二次回路均可断开)。4)智能元件采纳模块结构。5)智能开关、智能元件等均采纳标准开放的现场总线产品。低压沟通框架式断路器低压沟通框架式断路器主要用于主进线及馈出电流大于等于630A的回路。低压沟通框架式断路器应符合下列主要技术要求：(1)满意系统电压、电流、频率以及分断实力的性能水平要求。(2)极限分断实力不小于65k400415V范围内ICS=Io0%ICU=Io0%ICw。(3)框架式断路器限制单元应不须要协助电源，采纳中文液晶显示，限制单元功能包括：可调整长延时爱护、可调整短延时爱护、可调整瞬时脱扣及零序爱护。在短延时爱护和接地爱护时应具有区域选择性闭锁功能，还应具有电流测量、故障显示和自检功能。(4)有宽敞的电流和时间调整范围。长延时0.41.OIr0.524S(6Ir)短延时1.510Ir00.4S短路瞬时215Ir接地0.2IIr00.4S(5)断路器应为模块化结构设计、便利断路器功能的扩充而无需变更断路器结构和配电柜结构。对于不同框架等级额定电流的断路器尽量采纳标准化、模块化的附件，以便运营维护和管理。(6)断路器动作次数可通过电子限制装置显示。(7)断路器限制单元带有液晶显示器,可快速确定故障类型，以最短时间隔离开受故障影响的范围。断路器在故障跳闸时，应具有明确的机械及电气故障指示，并具有远程复位功能。(8)框架式断路器应具有对脱扣与报警事务的记忆功能以便利查询。(9)断路器应为抗湿热型产品。(10)断路器为零飞弧设计。(ID不同额定电流和分断容量的抽出型断路器具有相同的固定部分，应供应适当的可抽出导轨，以简洁移动和插入断路器单元，供应限位器和指示器以精确定位在“接通”或“试验”，“断开”位置,并供应机械闭锁机构以满意牢靠平安的操作。(12)智能限制单元的主要功能，能与上位监控系统进行双向通信，通信协议要求通用开放，通信速率不低于500Kbps智能限制单元可接收监控系统发送的开启或闭合吩咐，并动作断路器；接收监控系统发送的电流设定值、爱护设定值、单元配置参数等。智能限制单元可以向监控系统传送断路器位置状态、运行状态和储能装置状态、爱护动作、参数设定值、电流值、电压、功率因素、有功电度、无功电度等。具有接地爱护功能，要求有中文菜单。智能限制单元应选用该体系中的高端产品。(13)断路器的限制单元采纳中文菜单，便于进行参数设定、查看有关历史记录、显示运行参数及数字表计等，具有编辑、记忆、显示、预报、报警等功能。低压沟通塑壳式断路器低压沟通塑壳式断路器主要用于抽屉柜的馈出回路。塑壳式断路器应符合下列主要技术要求：(1)满意系统电压、电流、频率以及分断实力的性能水平要求。(2)塑壳式断路器应具有限流分断实力，分断实力36kA50KA70kA400415V范围内Ics=75100%ICUe(3)断路器应为模块化结构设计、安装便利，加装各种附件(如分励脱扣器、协助触头、报警触头)而无需变更断路器结构和通风空调电控柜结构，同时面板、附件为标准化设计。(4)断路器零飞弧。(5)当采纳固定抽出式安装时，其二次回路亦应具有插接式整体连接装置。(6)电动机出线回路应选用有电动机爱护特性的塑壳断路器。(7)塑壳断路器应为抗湿热型产品。(8)低压沟通塑壳式断路器的电气技术性能及参数见下表。塑壳式断路器电气技术性能及参数框架等级额定电流（八）100160250400630额定工作电压(V)400额定绝缘电压(V)690极数进线、母联开关4极；出线开关选用3彳极。额定极限短路分断实力(kA)365070365070365070365070365070电气寿命(次)440V-In大于30000大于20000大于10000大于6000大于4000可配附件分励脱扣器协助触点报警触头安装型式抽出式(9)塑壳式断路器爱护功能应包括：长延时爱护、瞬时脱扣，其中额定电流为100A及以上时采纳具有三段爱护(长延时爱护、短延时、瞬时脱扣)的电子脱扣器。电子脱扣器长延时、短延时的电流刚好间均可调，可以在现场(带负荷)便利的进行爱护参数的整定或爱护功能的调整，以利于上下级短路爱护的选择性协作。接触器、热继电器、中间继电器1)接触器(1)主电路的额定绝缘电压(Ui)、额定工作电流(Ie)、约定发热电流(Ith)以及在相应工作制、相应运用类别下的额定工作电流(Ie)和额定工作功率(Pe)应满意相应的规程规范。(2)接触器吸引线圈的消耗功率应满意相应的规程规范。(3)接触器的吸引线圈在其额定限制电源电压Us的85%110%范围内能正常工作。(4)规定同一单元中的协助电路触头为电气上不分开的，同一接触器上不同单元的协助电路触头为电气上分开的。(5)接触器应当满意限制回路对接点数量的须要。(6)对风机等须要正、反向旋转的设备限制采纳的接触器应具有延时闭合的接点和机械联锁装置。2)热继电器(1)具有过载爱护、断相爱护、温度补偿以及手动和自动复位功能。(2)具有动作脱扣敏捷性、动作脱扣指示以及断开检验按钮等功能装置。(3)通过专用的导电板可安装在相应电流等级的沟通接触器上。(4)通过电流调整旋钮调整热继电器的整定电流值。(5)动作敏捷检查机构实现不打开盖板，不通电可便利地检查热继电器内部的动作状况，动作指示器可清晰地显示出热继电器动作与否。(6)按动检验按钮，断开常闭触头，可检查通电后限制回路的动作状况。(7)主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出显示热继电器已动作。(8)热继电器的动作特性和温度补偿性能应满意相应的规程规范。3)中间继电器(1)足够的爬电距离：一*般要求之3mmo(2)足够的绝缘抗电水平：无电气联系的导体之间AC2000V,同组触点之间2AC100OV。(3)足够的负载实力：DC220V感性，540ms,50Wo(4)长期耐受气候应力的实力：线圈防霉断、绝缘抗电水平长期稳定牢靠。(5)中间继电器采纳小型、超薄型的产品。(6)中间继电器应满意接点数量的须要。变频器D技术要求：(1)变频器限制柜防护等级不低于IP41,柜内变频器防护等级不低于IP20。(2)变频器的输出频率范围为0500Hz,输出电压为0380V1,(3)变频器的加减速时间0999秒可调。(4)变频器必需满意和匹配风机的限制方式，并具有矢量限制功能，而且变频器必需对电机进行自动适配，对电机建立相应的数据模型。(5)变频器可依据电机的负载率和噪音状况自动调整载波频率。也可以人工手动调整载波频率,而且这种调整必需能在变频器运行时进行。(6)为了到达最佳的节能效果、变频器要求具有自动能量优化功能，当电机在50HZ运行时，如非满载，也要求具有节能和降噪效果。为了体现降噪功能，要求可调频率范围最高12KHZo变频器有载波频率限制功能，当变频器过载时，降低载波频率,又降低变频器的损耗。(7)闭环限制：变频器要求内置标准的PID(比例积分微分)限制器。可干脆接受传感器的信号，实现局部的自动限制。(8)变频器软件应满意通风空调工艺要求。(9)由于变频器故障多发生在电机的启动和停止过程中，所以变频器必需具有自动调整加减速时间的功能。考虑到现场运用、维护人员基本状况及运用维护须要，每台变频器必需配有独立中文操作面板，便利运用和维护，且面板可以同时监视变频器状态、电机电流、电机电压、电机转速、输出频率、速度给定、电机力矩和运行过程量，可以存储变频器参数，用户也可依据须要变更显示参数。(10)变频器要求内置滤波器，使其无线电放射、传导性放射以满意有关国家标准或国际标准。(11)谐波抑制和电磁兼容:变频器在整流,逆变过程中不行避开产生电源谐波和电磁干扰.变频器制造商应采纳变频器厂家原装的进线电抗器等措施来降低，抑制谐波和电磁干扰，使之不得影响四周其它电器设备。而且变频器的输出容量不会因此而降低。(12)为最大限度降低电源损耗、延长冷却风扇的运用寿命，变频器的冷却风扇必需通过变频器依据它的机身温度进行自动限制而不须要由外部P1.C等限制。(13)变频器过载特性：1.l倍额定输出电流可持续一分钟，1.41.6倍额定输出电流可持续3秒钟。(14)依据故隙性质的不同，对一般性故隙变频器必需采纳降低载波频率或降容运行等技术处理，尽可能维持系统的不间断运行。变频器必需具有主电源过压、欠压、缺相、输入不平衡、变频器过载、中间直流电压过面/低、变频器冷却风扇故障、变频器温升过高，设定信号过高/低、反馈信号过高/低、变频器故障、串行通讯超时故障爱护的功能。在任何状态下，变频器能将上述异样状态供应应BAS系统。并能够在发生故障的同时，在变频器上用中文显示出故障名称、故障缘由、应实行的措施、故障发生时电机的运行状态、电流、频率、热状态等信息，并上传给BAS的P1.C,便利维护人员尽快处理，削减停机时间。(15)变频器故障时可自动或手动切换到工频运行，带旁路运行功能。(16)变频器必需至少具有6个逻辑输入、2路逻辑输出、2路模拟输入、1路模拟输出，变频器必需具有I/O扩展的实力，并要求配有独立的PTC爱护端子。以便实现就地(即通风空调机房)、通风空调电控室、上位监控系统三级限制及运行信号指示或显示。(17)变频器可以由监控系统或变频器局部自动限制平稳地转到手动限制方式。切换时不得导致系统的停机、失控、振荡和故障。(18)变频器应适用于西安地铁二号线工程主变电站排风机变频启动、工况切换、联动电动风阀、节能降噪等功能要求。此外，为了在紧急状况下快速停车，需供应制动停车功能。(19)考虑到西安夏季气候燥热，变频器在柜中发热严峻。要求变频器工作温度50不降容，如不能达到要求则变频器必需放大一档运用。(20)考虑到电网电压波动较大，在确保变频器正常输出功率的状况下，变频器的供电电压范围应允许在38015%480V+10%间；此外，在380V电网电压条件下，变频器在电压跌落超过35%时仍能够运行，不允许出现停机、黑屏等不受限制的状况。(21)为增加变频器抗环境实力，要求变频器限制板具有防护涂层。(22)变频器采纳双通讯接口与BAS通讯。为了能够与BAS通讯，变频器应满意或转换为BAS要求的总线协议，并可通过通讯模块，能至少与3种(DeViCenct、PrOfibus-DP、MOdbUS-PIUs、COntrOInCt等)以上的总线及工业以太网进行通讯。1.7低压开关柜一般要求1.7.1低压开关柜的功能单元应有三个明显的位置：连接位置、试验位置和分别位置。各个位置应有明显的文字符号标记。1.7.2低压开关柜的面板上应设有红灯和绿灯，并分别表示断路器或接触器的合、分闸位置。1.7. 3低压开关柜的面板上设置电力监控仪表和必要的数字测量表计。1.7.4低压开关柜内相同规格的功能单元应具有互换性，即使在出线端短路事故发生后，其互换性也不应破坏。1.7.5低压开关柜内的全部电器设备、元件及其附件在系统电压：AC380±10%.220V±10%,系统额定频率：50Hz±3Hz下能长期稳定牢靠运行。1.7.6低压开关柜内的全部电器设备、元件及其附件均采纳工业级产品，具有抗电磁干扰实力，满意相关国家标准。1.7.7低压开关柜便于操作、维护。1.7.8为保证柜体强度，柜体骨架采纳异型封闭式立柱。1.7.9低压开关柜的二次回路设计，应符合招标人所提出的限制、爱护要求。1.8智能站用系统主要功能要求智能型所用电屏要求采纳ATS自动转换开关和智能监测及限制技术，不仅实现了电气和机械双闭锁，从根本上保证了双电源的平安牢靠切换，还可便利地实现多电量的集中监测，并可依据用户须要接入远程监测限制系统中，同时能对主开关(ATS)进行遥控操作。(1)闭锁功能带机械电气双闭锁功能，确保任何状况下，两路电源不会碰撞。(2)正常运行方式系统可供应以下5种运行模式供用户选择。选择“自动电源”模式时，当主电源因为故障退出时,系统自动切换至另一路备用电源供电；当主电源复原后，系统自动切换回主电源供电。可实现双电源输入，单母线分段输出的供电运行方式。a固定电源Ib固定电源HC自动电源Id自动电源11e停止等f无主备切换(3)互投功能随意一段进线失电，系统实现互投，两段母线保证不间断供电。(4)自复原功能任一路进线电源消逝后又复原，系统自动由单电源供电复原为双电源分列供电，各带一段母线。(5)通讯功能系统应带有RS485或RS232通讯接口，供应MODBUS协议，便利与站内综合自动化系统通信。(6)监控功能A状态监视监测全部开关位置状态、装置动作、装置故障告警、母线电压异样告警、所用电源消逝告警。B、电量测量采纳沟通采样的智能模块，能干脆采样600VAC,5A以下的沟通信号。可监测母线三相电压、三相电流、有功功率、无功功率、频率、功率因数、电度等电气参量。模块带有RS485通讯口，可便利接入监控系统。C、一一遥信信号具有汇总后供远方告警的信号：装置动作信号(ATS开关切换)；装置故障信号。D、事务记录具有大容量事务记录功能。它能始终保持多达255条最新的告警事务、装置动作事务等事务记录。E、人机界面采纳一体化限制器、就近和远程操作自动检测，无须人工切换，二次线路简化，操作简洁；轻触按键和带背光的1.CD屏(液晶屏)显示、实现良好的人机界面，显示内容丰富，信息量大；具有良好的稳定性和牢靠性，查看直观。(7)事故照明自动切换功能：在沟通进线电源1和沟通进线电源2消逝时，自动切换到直流供电，供事故照明负荷，在沟通自动复原时，应切断直流供电，自动复原到正常状态。正常时事故照明灯不工作。(8)二次回路导线应有足够的载面，从而不致影响互感器的精确度，因此应运用铜导线，其截面:电度表的电流回路不小于4mm2,电压回路不小于2.5mm2o(9)其它A、柜内断路器要求采纳维护量小、质量优良、分断实力强、寿命长、具备零飞弧实力、塑壳开关或小型开关。B、开关应便利检修人员进行修理。C、柜内全部馈线应有与电缆便利连接的位置.D、柜内端子须采纳凤凰压接端子。1.9二次回路设计低压开关柜的二次回路设计，应符合招标人所提出的限制、爱护的要求。2、其他零部件2.1柜内其它元器件柜内元器件技术要求：2.1.l柜内导线、导线颜色、指示灯、按钮、插接件、走线槽等均应符合国家或行业的有关标准。2.1.2接线端子应适合连接硬、软铜导线，并保证维持适合于电器元件和电路的额定电流、短路电流强度所须要的接触压力。2.1.3低压开关柜面板配置的测量表计，满负荷时测量值应在量程的2/3左右。指针式仪表误差不大于1.5%,数字表应采纳四位半表，出线电流表应满意设备启动时的过电流要求。3、开关柜结构、材料及工艺3.1开关柜结构3.1.1开关柜结构的基本骨架为组合装配式结构，柜体应采纳高质量的冷扎钢板，柜体的全部金属结构件都需经过防腐、防锈（采纳覆铝锌板）处理。3.1.2开关柜应有足够的机械强度，以保证元件安装后及操作时无摇摆、不变形。3.1.3开关柜内的每个柜体分隔为三室，即水平母线隔室，功能单元隔室及电缆室，室与室之间用钢板或高强度阻燃环保塑料功能板相互隔开。3.1.4每个功能单元应运用绝缘塑料隔板实现进线与出线之间，相序之间，一次与二次之间的隔离功能，当回路发生短路故障时，防止电弧的传播，确保断路器在短路分断时，不影响相临隔室的功能单元的正常工作。3.1.5低压开关柜内元器件尺寸、隔室尺寸，均实行模数化。3.1.6低压开关柜的结构设计应满意受建筑布置及其它因素影响对柜体的特殊要求。3.1.7低压开关柜采纳插入式、抽出式开关，任何状况下一台开关故障或检修，均不得对柜内其它回路产生影响。3.1.8低压开关柜采纳插入式开关固定分隔式安装或固定开关抽屉式安装,任何状况下一台开关故隙或检修，均不得对柜内其它回路产生影响。3.1.9抽屉单元带有导轨和推动机构，设有运行、试验和分别位置，且有定位机构。同类型抽屉具有互换性，一旦发生故障，可以在系统供电状况下更换故障开关，快速复原供电。3.1.10功能单元有牢靠的机械联锁，通过操作手柄限制，具有明显的位置指示，并配有相应的符号标记，为加强平安防范，操作手柄定位后可加挂锁。操作手柄等其它开关附件与开关采纳同一厂家产品（原装配套）。3.2外接导线端子3.2.1一次出线端子应能适用于连接随额定电流而定的最小至最大截面积的铜导线和电缆。3.2.2接线用的有效空间允许连接规定材料的外接导线和线芯分开的多芯电缆,导线不应承受影响其寿命的应力。3.2.3电缆人口、盖板等应设计成在电缆正确安装好后，能够达到所规定的防触电措施和防护等级。3.3爱护性接地3.3.1低压开关柜内要设有独立的PE接地系统，并且贯穿整个装置.PE线的材料采纳铜排，要能与低压开关柜柜体、接地爱护导体通过螺钉牢靠连接。3.3.2低压开关柜底板、框架和金属外壳等外露导体部件通过干脆的、相互有效连接，或通过由爱护导体完成的相互有效连接以确保爱护电路的连续性。3.3.3低压开关柜的固定抽出式开关及抽屉的金属外壳与低压开关柜的框架通过专用部件进行干脆的、相互有效连接以确保爱护电路的连续性。3.3.4爱护导体应能承受装置的运输、安装时所受的机械应力和在单相接地短路事故中所产生的机械应力和热应力，其爱护电路的连续性不能破坏。3.3.5爱护接地端子设置在简洁接近之处，当罩壳或任何其它可拆卸的部件移去时，其位置应能保证电器与接地极或爱护导体之间的连接。3.3.6爱护接地端子实行抗腐蚀的适当措施。3.3.7爱护接地端子的标记应能清晰而永久性地识别。3.4柜内母线及绝缘导线敷设3.4.1低压开关柜内的主母线和配电母线（含三级负荷配电母线）均为五线母线,材料应选用铜材料做成，其相对导电率不小于99.99%o3.4.2低压开关柜内母线和绝缘导线截面积的选择由供货商负责，导线应为低烟、无卤阻燃型产品，除了必需满意承载的电流外，还应满意低压开关柜所承受的动稳定和热稳定要求、敷设方法、绝缘类型以及所连接的元件种类等因素的要求。3.4.3母线采纳绝缘支持件进行固定以保证母线与其它部件之间的距离不变。母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。3.4.4母线之间的连接要保证有足够和长久的接触压力，但不应使母线产生永久变形。3.4.5柜内所用的绝缘导线应为阻燃型耐热铜质多股绞线，柜内一般配线应用1.51而以上的绝缘导线（电流回路为2.5丽2以上），可动部分的过渡应松软，并能承受住挠曲而不致疲惫损坏。绝缘导线的额定电压至少应同相应电路的额定绝缘电压相样，绝缘导线不应支靠在不同电位的裸带电部件和带有尖角的边缘上，应运用线夹固定在骨架或支架上，最好敷设在引线槽内。3. 5柜门、喷漆及颜色柜门应开启敏捷、开启角度不小于90。紧固连接应坚固、牢靠，全部紧固件均具有防腐镀层或涂层，紧固连接有防松脱措施。全部低压开关柜的颜色在设计联络期间确定。3.6柜内母线和导线的颜色和排列柜内母线和导线的颜色应符合GB/T2681-1981电工成套装置中的导线颜色的规定。柜内爱护导体的颜色必需采纳黄绿双色。当爱护导体是绝缘的单芯导线时，也应采纳这种颜色并且最好贯穿导线的全长。黄绿双色导线除作爱护导体的识别颜色外不允许有任何其它用途。外部爱护导体的接线端应标上接地符号，但是当外部爱护导体与能明显识别的带有黄绿双色的内部爱护导体连接时，不要求用此符号。柜内母线的相序排列从装置正面视察应符合下表的排列:类别垂直排列水平排列前后排列沟通1.l相I-.左远1.2相中中中1.3相卜右近中性线NPE爱护线最下最右最近3. 7柜内部件的设计低压开关柜为封闭式户内成套设备，降压变电所低压柜内的开关额定电流值在40OA及以下采纳抽屉式单元安装。额定电流值在40OA以上采纳固定式单元安装。为了确保操作程序以及维护时的人身平安，装置都应具备机械连锁。对于固定式部件的连接只能在成套设备断电的状况下进行接线和断开。3. 8测量仪表及继电爱护装置柜面设置必要的测量表计、限制按钮和灯光信号。指示灯和按钮的颜色依据其用途按GB268281电工成套装置中的指示灯和按钮的颜色的规定选用。测量仪表及继电爱护装置与带电部分保持足够的平安距离，否则应实行牢靠的防护措施，以保证在带电部分不停电的状况下进行工作时，人员不致触及运行的导电体。测量仪表及继电爱护装置应有牢靠的防振动措施，不因低压开关柜内的断路器的正常工作及故障动作电流的产生的振动而影响它的正常工作及性能。二次回路导线应有足够的截面，以保证互感器的精确度。0.4kV低压开关柜继电爱护装置配置见下表：低压开关柜继电爱护装置设置内容项目、瞬时短路爱护短延时短路爱护长延时过负荷爱护失压爱护接地爱护0.妹Y进线0.4kV母联0.4kV馈线7三级负荷总开关（带分励脱扣）低压开关柜内上、下级空气断路器的安一秒特性曲线应有大于2级的协作级差。4、牢靠性、可维护性、可扩展性4. 1牢靠性设备在设计时必需采纳高牢靠性措施。这些措施应通过利用如下的技术以降低系统故障概率和有关影响正常运行的随机性：4. 1.1采纳冗余措施。4. 1.2运用已证明具有高牢靠性的元器件和零部件。4. 1.3检测校
