四川《集热保温隔声一体窗工程技术标准》（征求意见稿）.docx

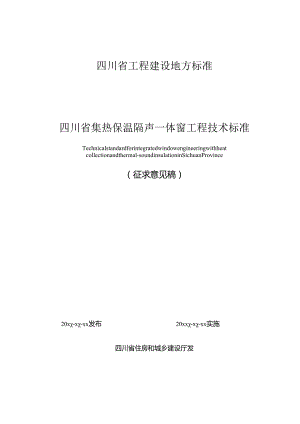

四川省工程建设地方标准四川省集热保温隔声一体窗工程技术标准Technicalstandardforintegratedwindowengineeringwithheatcollectionandthermal-soundinsulationinSichuanProvince（征求意见稿）20x-x-xx发布20xx-x-xx实施四川省住房和城乡建设厅发.36/域代码已更改.47/域代码已更改.69/域代码已更改域代码已更改域代码已更改.740,域代码已更改.844,域代码已更改.101/域代码已更改W域代码已更改.Hi4/域代码已更改.124/域代码已更改A域代码已更改域代码已更改域代朝更改.15域代码已更改四金/一域代码已更改.1Z20/域代码已更改/域代码已更改.1824，域代码已更改.192/k4域代码已更改.192/域代码已更改/域代码已更改煦”/T代理目更改四4-/域代码已更改域代码已更改.22/域代码已更改.2428/域代码已更改.242/域代码已更改.242«/域代码已更改.25/域代码已更改冲4/T代理目更改.誓3/域代码已更改/域代码已更改1总则2术语3基本规定4材料4.1 一般规定4.2 型材4.3 玻璃4.4 密封材料4.5 五金件、紧固件4.6 附框5设计5.1 一般规定5.2 洞口尺寸及立面分格设计5.3 抗风压性能设计5.4 气密和水密性能设计.5.5 热工性能设计5.6 隔声性能设计5.7 耐久性与安全性设计.5.8 与主体结构连接设计.6施工6.1 一般规定6.2 洞口要求6.3 附框安装6.4 一体窗安装6.5 披水板安装与防雷要求.6.6 安全与维护7验收7.1 一般规定7.2 主控项目7.3 一般项目附录A典型玻璃的性能参数附录B体窗性能参数引用标准名录Contents1 Generalprovisions62 Terms73 Basicrequirement94 Material104.1 Generalrequirement104.2 Profiles104.3 Glass114.4 Sealingmaterials134.5 Hardwareandfasteners134.6 Additiveframe145 Design155.1 Generalrequirement155.2 Thesizeoftheentranceandthepartitiondesignofthefacade175.3 Designofwindpressureresistance175.4 Airtightandwatertightperformancedesign185.5 Thermalperformancedesign195.6 Soundinsulationperformancedesign205.7 Durabilityandsafetydesign205.8 Designofconnectionwiththemainstructure216 Construction236.1 Generalrequirement236.2 Entrancerequiremen236.3 Installingadditiveframe236.4 Installingtheintegratedwindow246.5511 cingboardinstallationandlightningprotectionrequirements266.5512 Securityandmaintenance267 Acceptance287.1 Generalrequirement287.2 Maincontrolitem287.3 Generalitem29AdditionAPerformanceparametersoftypicalglass31AdditionBIntegratedwindowperformanceparameters.?9代码已里更Referencestandardlist.31券城代码已更改1总则1.0.1为遵循国家绿色发展理念，促进被动式太阳能技术的应用，规范新型集热保温隔声一体窗工程的材料选择和设计、施工、验收，保证工程质量，做到技术先进、绿色环保、安全可靠、经济适用，制定本标准。【条文说明】四川省的西部高原和攀西地区是我国太阳辐射能资源最富集的地区。这一她区尘埃和水气含量少，大气透明度高，太阳辐射穿过大气层时损失量小，地面辐射强度远远高于同纬度其他地区。增加建筑太阳能利用规模、提高太阳能利用效率是降低建筑能耗和减少碳排放的重要途径。被动太阳能利用技术因其免维护、运行便捷、经济节能等特点，被认为是高原建筑较适宜的太阳能利用方式。传统窗户的热工参数固定不变（传热系数、太阳透射比），无法解决白天太阳得热要求的太阳总透射比大和夜间防止失热希望的传热系数小的矛盾，造成其在太阳能富集地区冬季被动供暖工程项目应用效果欠佳。新型集热保温隔声一体窗可较好的平衡白天太阳能利用和夜间窗户保温的矛盾，提高热工性能，具有较好的节能性。1.0.2本标准适用于四川省有太阳能供暖需求的新建、改建、扩建的民用建筑采用集热保温隔声一体窗工程的材料选择及设计、施工、验收。【条文说明】本标准主要针对有太阳能供暖需求的新建、改建、扩建建筑工程编制，对于室内余热强度大、无室内供暖需求的建筑（如数据机房），不适用该标准。1.0.3集热保温隔声一体窗工程的材料选择和设计、施工、验收除应符合本标准规定外，尚应符合国家及四川省地方现行有关标准的规定。【条文说明】本标准编制参考了建筑节能与可再生能源利用通用规范GB55015-2021相关规定，同时也依据和遵循国家和地方现行的有关标准的规定。但是，由于民用建筑涉及的建筑类型复杂，需要考虑的因素较多，不同类型的建筑和相关专业均制定了相应的标准，因此除应符合本标准外，尚应符合国家和地方现行的有关标准的规定。2术语2.0.1集热保温隔声一体窗Integratedwindowwithheatcollectionandthermal-soundinsulation在太阳光辐照下，具有集热、保温、隔声一体，热工性能参数可变，且能满足气密性、水密性、抗风压等物理力学性能要求的建筑外窗产品。【条文说明】考虑到高原地区太阳辐射能资源丰富，冬季漫长且寒冷的特点，川西高原适合这项被动太阳能技术应用。集热保温隔声一体窗的主要特征为：外窗热工性能参数可变，需要集热时，内侧中空玻璃窗开启，太阳能得热系数SHGC阶跃升高，使得太阳能容易集得进来（虽然白天内侧窗打开会造成集热保温隔声一体窗的传热系数增加，但白天外侧玻璃吸收太阳能会使其本身温度升高，减少室内向室外传热）；需要保温、隔声时，内侧中空玻墙窗关闭，外窗综合换热热阻R阶跃上升，热量不容易通过围护结构传递到室外，减少室内热量散失，同时隔声性能也大大增加。图I集热保温隔声一体窗构造图内窗关闭内窗开启内窗关闭晚上白天晚上0:009:0012:0018:0023:00内窗关闭内窗开启内窗关闭晚上白天晚上0:009:0012:0018:0023:00图2集热保温隔声一体窗热工参数变化图2.0.2成品集热保温隔声一体窗finishedintegratedwindowwithheatcollectionandthermal-soundinsulation根据工程设计要求，成品集热保温隔声一体窗的规格尺寸、材料、构造，在工厂以特定的生产工艺加工成型，各项性能指标符合标准规定、且具有一定通用性和互换性的集热保温隔声一体窗，简称“一体窗二【条文说明】成品外窗主要特征有：基本构造、材料、尺寸、性能以及生产工艺等实行标准化，是一种能够实现产业化、规模化、商品化的产品。2.0.3披水条weatherstrip安装于一体窗窗框、窗扇等横向缝隙处的挡风及排泄雨水用型材部件。【条文说明】为提高门窗产品水密性能，在窗框扇横向缝隙处安装披水条，内开窗安装在开启扇下侧扇型材上，外开窗安装在开启扇上侧框型材上。2.0.4披水板weatherboard安装于一体窗室外侧窗框底部，向外具有一定倾斜坡度的于排泄雨水用型材配件。【条文说明】为改善门窗与墙体及保温连接处的漏水情况，在门窗下侧安装披水板，防止雨水在门窗下侧渗漏进保温材料。2.0.5附框additiveframe预先安装在窗洞口周边主体结构上，用于固定一体窗的系统构件。2.0.6安全玻璃safetyglass符合现行国家标准建筑用安全玻璃GB15763要求的钢化玻璃、夹层玻璃，以及由其组合加工成型的其他玻璃制品。2.0.7主型材mainprofile组成一体窗窗框、窗扇的主体构件。2.0.8玻纤增强聚氨酯拉挤型材pultrudedprofilesofglassfiberreinforcedpolyurethane以玻璃纤维为增强材料，聚氨酯树脂为基体树脂，通过拉挤成型工艺制备的一体窗主型材。2.0.9铝合金隔热型材thermalbreakprofileofAluminumalloythermalinsulation以绝热材料与铝合金型材组合成型具有隔热功能的复合型材。2.0.10南向辐射温差比southradiationtemperaturedifferenceratio南向垂直面的平均辐照度与室内外温差的比值。3基本规定3.0.1一体窗的防火性能应符合现行国家标准建筑防火通用规范GB55037和建筑设计防火规范GB50016的有关规定。3.0.2一体窗的外开启窗扇应以平开为主要开启形式，7层及以上建筑不应采用外平开窗的一体窗。当采用有推拉窗的一体窗时，应有防止从室外侧拆卸的装置和防脱落措施。3.0.3一体窗在下列部位安装时，应使用安全玻璃：1 7层及以上外开窗；2单块面积大于1.5m2的窗玻璃或底边离最终装饰面小于0.50m的窗玻璃；3人员流动性大的公共场所，或易于受到人员和物体碰撞的外窗；4与水平面夹角小于75°的倾斜窗；5易遭受撞击、冲击而造成人体伤害的其他部位。【条文说明】本条参照国家发改委签发的“发改运行20032116导文建筑安全玻瑞管理规定第六条中的有关条款的规定和建筑玻璃应用技术规程JGJIl3标准的要求制订。3.0.4一体窗的防护设施设置应符合现行国家标准民用建筑设计统一标准GB50352的有关规定。3.0.5一体窗的内开窗及建筑首层一体窗的外开窗，开启扇下角应有防护措施。3.0.6一体窗生产单位应按照深化设计文件，依据相应的产品标准在工厂加工成型，并应经检验合格后方可出厂。4材料4.1 一般规定4.1.1 一体窗应选用耐候性材料，性能应符合国家及四川省现行相关标准的规定。4.1.2 一体窗附框应符合现行国家标准建筑门窗附框技术要求GB/T39866的规定。【条文说明】为确保外窗附框质量，本标准对附框的材质、壁厚及防腐处理做出规定。玻纤增强聚氨酯型材应符合玻纤增强聚氨酯节能门窗JG/T571的规定。4.1.3 一体窗安装用固定连接片宜选用Q235钢材，厚度不应小于1.5mm,并应进行有效的防锈蚀处理，性能应符合现行行业标准聚氯乙烯(PVC)门窗固定片JG/TI32的有关规定。4.1.4 一体窗用玻璃垫块应符合现行行业标准建筑玻璃应用技术规程JGJII3的有关规定。4.1.5一体窗用窗纱宜采用玻璃纤维平织窗纱或不锈钢窗纱，纱窗应符合现行行业标准建筑用纱门窗JG/T341的有关规定。【条文说明】自然通风仍然是居住空间换气的主要方式，窗扇打开后，需关闭纱窗阻挡蚊、蝇以及风携碎物等，进入室内，纱窗使用频率较高，易于损坏，故对材质做出要求。4.1.6 披水板可采用铝合金板、热镀锌钢板、不锈钢板等板材制作，厚度不应小于1.5mm；热镀锌钢板的镀锌层厚度不应小于45Um；金属批水板表面应进行防锈蚀处理，切口部位不应裸露，表面颜色应符合设计要求。4.2 型材4.2.1 铝合金型材应符合下列规定：1 一体窗用铝合金型材应符合现行国家标准铝合金建筑型材第1部分：基材GB/T5237.1的有关规定，有装配关系的主型材壁厚公称尺寸允许偏差应采用高精级或严于超高精级的要求;有装配关系的门窗主型材基材非壁厚公称尺寸允许偏差应采用高精级或严于超高精级的要求；2主要受力杆件所用主型材壁厚公称尺寸应符合现行国家标准铝合金门窗GB/T8478的规定；3一体窗外窗的主型材壁厚不应小于1.8mm,内窗的主型材壁厚不应小于1.4mm：4铝合金隔热型材的隔热条不得使用PVC材料；5应根据不同使用环境合理选择一体窗的表面处理方式，并应符合现行国家标准铝合金建筑型材第2部分：阳极氧化型材GB/T5237.2、铝合金建筑型材第3部分：电泳涂漆型材GB/T5237.3、铝合金建筑型材第4部分：喷粉型材GB/T5237.4和铝合金建筑型材第5部分：喷漆型材GB/T5237.5的有关规定。型材表面处理层的适用范围和厚度还应符合表4.2.1的规定。表4.2.1铝合金型材表面处理层适用范围及厚度要求表面处理层阳极氧化电泳涂漆喷粉喷漆适用范围及厚度要求阳极氧化+封孔；阳极氧化+电解着色+封孔；膜厚级别不低于AA15局部厚度212m有光或消光透明漆膜膜厚级别A、B（阳极氧化膜局部膜厚29m）光泽平面效果；砂纹、二次喷涂木纹立体效果；装饰面局部厚度250m四涂层（高性能金属漆）装饰面局部厚度255m；三涂层（一般金属漆）装饰面局部厚度234m；二涂层（单色漆、珠光云母漆）装饰面局部厚度225m;【条文说明】铝合金型材尺寸偏差有普通级、高精级和超高精级三个级别。铝合金型材尺寸精度决定了门窗产品的装配质量和工艺性能，为了获得不同的立面效果，铝合金型材所采用的表面处理方式也会有所区别，铝合金门窗所用铝合金材料均应符合国家标准。铝合金型材的壁厚是影响杆件强度、刚度和连接强度的重要因素之一，铝合金型材壁厚越小，窗框和扇梃主型材构件的抗弯变形能力越差，严重时会导致窗框与墙体的锚固点变形或破坏。除了窗立面的窗框和扇梃的主型材构件直接承受风载荷，需要足够的抗变形刚度外，框扇杆件的连接牢固，开启扇与框的较接和锁闭点等五金配件的装配紧固，都需要型材壁厚作为各种连接和固定的可靠保证，同时也是保证门窗优良密封性和提高杆件抗冲击性的首要因素。用PVC材料制成的隔热条，其材料的膨胀系数比较大、抗拉强度低，特别是在高温、低温环境下不易满足标准要求。四川高原地区冬季室外气温低、且昼夜温差大，外窗长期暴露在大气环境下，隔热条的产品质量直接影响隔热铝材的产品质量，故不得使用PVC材料。为防止大气中的酸性物质腐蚀铝合金型材表面，影响美观和使用寿命。铝合金型材表面应进行表面防护处理，常用的处理方式有阳极氧化、也泳涂漆、喷粉、喷漆四种，不同的表面处理方法耐蚀性不同、外观效果也不同。在设计时，应根据使用环境、腐蚀介质、浸蚀性作用和使用年限进行选用，表面处理层的厚度应符合铝合金门窗GB/T8478-2020的要求。4.2.2 玻纤增强聚氨酯拉挤型材应符合现行行业标准玻纤增强聚氨酯节能门窗JG/T571的有关规定。4.2.3 玻纤增强聚氨酯型材一体窗装饰面上的涂层厚度不应小于30mo4.3 玻璃4.3.1 一体窗用玻璃的品种、厚度及最大许用面积应符合现行行业标准建筑玻璃应用技术规程JGJl13的有关规定。【条文说明】通过规定单片玻璃的厚度，使用如钢化、夹层、镀膜等制品合制成的中空、真空玻璃产品，提高中空玻璃的整体抗弯刚度。4.3.2 平板玻璃原片应符合现行国家标准平板玻璃GB11614中一等品及以上的有关规定，超白浮法玻璃原片应符合现行行业标准超白浮法玻璃Jcyr2128的有关规定。4.3.3 钢化玻璃宜采用超白浮法玻璃为原片生产或进行均质处理。单片钢化玻璃允许面积应符合行业标准建筑门窗幕墙用钢化玻璃JG/T455的有关规定。4.3.4 真空玻璃应符合现行国家标准真空玻璃GB/T38586的有关规定。【条文说明】外窗玻璃的面积在外窗整体面积中所占比例约为70%80%,因此，玻璃对外窗的保温性能影响很大。一体窗采用1.OW-E玻璃时，要综合考虑膜层对传热系数和太阳得热系数的影响，一般建议内侧玻璃采用中空1.oW-E玻璃或真空玻璃，便于关闭时保温，外侧玻璃采用单层白玻或中空白玻瑞，便于白天集热。真空玻璃1.oW-E膜面的位置应在真空腔内。4.3.5 安全玻璃应符合现行国家标准建筑用安全玻璃第2部分:钢化玻璃GB15763.2的有关规定。4.3.6 夹层玻璃应符合现行国家标准建筑用安全玻璃第3部分：夹层玻璃GB15763.3的有关规定。4.3.7 镀膜玻璃应符合现行国家标准镀膜玻璃第1部分:阳光控制镀膜玻璃GB/T18915.1及镀膜玻璃第2部分：低辐射镀膜玻璃GB/T18915.2的有关规定。4.3.8 防火玻璃应符合现行国家标准建筑用安全玻璃第1部分：防火玻璃GB15763.1、建筑幕墙、门窗通用技术条件GB/T31433的规定，耐火完整性不应小于30min°如原片采用硼硅酸盐玻璃，尚应符合现行行业标准硼硅酸盐平板玻璃JC/T2451的有关规定。4.3.9 中空玻璃除应符合现行国家标准中空玻璃GB/T11944的有关规定外，尚应符合下列规定：1充气中空玻璃的初始气体含量应大于或等于85%(V/V)；2中空玻璃露点温度不应大于一40；3中空玻璃间隔条内所用干燥剂不应对间隔条、密封胶等产生破坏和腐蚀；4单腔中空玻璃的间隔层厚度不应小于12mm,多腔中空玻璃的间层厚度不应小于9mmo【条文说明】对于保温性能而言，普通中空玻.赭间隔层厚度的最佳值在12mm18mm之间，普通中空玻璃空气间隔层厚度不应小于12mm<>考虑到中空玻瑞总厚度及其安装尺寸等问题，三玻和四玻中空坡璃的间隔层厚度不宜小于9mm。为了确保中空玻璃的密封性能，本标准要求中空玻鹤的金属间隔条应采用折角工艺制作(异形玻瑞除外)。离线镀膜中空玻璃合片时，应去除玻璃边部与密封胶粘接部位的镀膜；膜层应位于中空气体层内，每个腔体内镀有1.OW-E膜的面数不宜超过1个。4.4 密封材料4.4.1 一体窗用密封胶应按使用功能、使用范围、型材构造尺寸选用，并应符合下列规定：1中空玻璃密封胶应符合国家现行标准中空玻璃用弹性密封胶GB/T29755.建筑用硅酮结构密封胶GB16776、中空玻璃用丁基热熔密封胶JcTT914和中空玻璃用复合密封胶条JC/T1022的有关规定；2玻璃与窗框之间密封胶应符合现行行业标准建筑窗用弹性密封胶JCZT485的有关规定；3窗框与洞口之间的密封胶应符合国家现行标准硅酮和改性硅酮建筑密封胶GB/T14683和单组分聚氨酯泡沫填缝剂JC936的有关规定；4有耐火要求的密封胶应符合现行国家标准建筑用阻燃密封胶GB/T24267的有关规定；5粘接剂烟气毒性的安全级别不应低于现行国家标准材料产烟毒性危险分级GB/T20285规定的ZA2级，游离甲醛释放量应符合现行国家标准室内装饰装修材料胶粘剂中有害物质限量GB18583的有关规定，且不应大于Ig/kg。4.4.2 密封胶条应符合现行国家标准建筑门窗、幕墙用密封胶条GB/T24498的有关规定，密封胶条的拉断伸长变化率应小于40%a【条文说明】四川高原地区紫外线辐射强烈，外窗用密封胶条关系到外窗的密闭性能，所以应对其材质进行控制，材料应具有抗紫外线、耐老化、耐污染、弹性好、永久变形小等特性。应根据外窗的类型，建筑的朝向合理选择不同硬度，几何形状和压缩范围的密封胶条。值得注意的是在环境温度低于-20°C时，由于热塑性弹性体胶条其耐低温性能差，应谨慎选用。4.4.3 密封毛条应符合现行行业标准建筑门窗密封毛条JCZT635的有关规定，毛条的毛束应经过硅化处理，宜使用平板加片型密封毛条。【条文说明】在实际应用过程中，普通毛条易倒绒和脱落，经过紫外线稳定性处理和硅化处理后耐老化、抗紫外线能力明显提高，加片型相比平板型，具有更好密封性能。4.4.4 有耐火完整性要求外窗所用的防火材料，防火材料的烟气毒性安全级别不应低于现行国家标准材料产烟毒性危险分级GB/T20285规定的ZAz级，防火膨胀条应符合现行国家标准防火膨胀密封件GB16807的有关规定。【条文说明】防火材料主要指为保证外窗耐火完整性而选用的防火膨胀条、灌注材料、防火密封件、防火胶等材料。4.5 五金件、紧固件4.5.1 一体窗用五金件应满足力学性能和耐久性要求，并应符合现行国家标准建筑门窗五金件通用要求GB/T32223的有关规定。【条文说明】外窗五金件是连接开启部分与固定部分的连接构件，可使开启部分相对固定部分锁闭、开启、运动，并限制其运动范围。因此其材质和规格应符合相应标准的要求，同时与型材槽口适配，以满足门窗性能和使用功能的要求。通过规定不同五金件的耐久性要求，在技术上降低了因配件质量不达标从而影响门窗整体产品质量的可能性。4.5.2 连接用螺钉、螺栓宜使用奥氏体不锈钢材料，锁闭后直接暴露在外立面的五金件、紧固件应采取有效的防锈蚀措施。【条文说明】不锈钢的防锈能力与其格和银含量有关。奥氏体不锈钢为铭银系列合金，常用的有S304和S316系列。其中S304含错镁总量为910%,S316含格镁总量为2729%,防腐性能优异。实际上铁素体不锈钢TTS443也可达到S304的防腐能力，只是一直不被行业内认可。行业内一般只认可奥氏体不锈钢，因此其使用量占90%。4.5.3 五金件与增强型钢或塑料型材连接时，紧固件宜采用十字槽沉头自钻自攻螺钉。4.5.4 受力构件之间的连接不应采用铝合金抽芯钾钉。【条文说明】实我证明，铝合金抽芯钾钉经常存在拉娜不足、钾接不到位，或者是因为钉芯帽子太大，以至饼体管口拉不下去，跳头等问题，严重影响了外窗的使用寿命和质量水平。所以本标准规定建筑门窗受力构件之间的连接不应采用铝合金柚芯钾钉。4.6 附框4.6.1 附框的强度、耐锈蚀、耐久性、节能以及与一体窗的连接功能应符合设计要求。4.6.2 玻纤增强聚氨酯型材附框用于固定连接螺钉的加强肋应根据外框型材固定点设置，加强肋的宽度不应小于12mm,面板壁厚不应小于2.5mm。4.6.3 钢板或钢带附框应符合现行国家标准连续热镀锌和锌合金镀层钢板及钢带GB/T2518的有关规定，且应通过冷轧工艺加工成型。钢附框壁厚不得小于2mm,内外表面应进行热浸镀锌处理，镀锌层厚度不小于45mo4.6.4 钢附框宜采用焊接组框，且应对焊缝进行防锈蚀处理。4.6.5 其他材料成型的附框应采用专用角码固定方式组框，组角部位应有防渗水措施，角码形状尺寸和强度应能满足附框的连接要求。4.6.6 附框型材的握钉力应23000N,附框连接角破坏力应2800N。5设计5.1 一般规定5.1.1 一体窗的窗型、材料及构造应根据建筑所在地区的气候环境、建筑性质与使用功能综合分析进行优化设计。设计内容应包括设计说明、窗的立面分格设计、窗的性能及构造设计、窗与建筑主体结构的连接设计等，且进行抗风压和热工性能计算,【条文说明】由于不同地区气候、建筑类型、功能及其他因素的不同，节能外窗的物理性能要求也会不同，只有根据建筑物的实际，结合相关标准规范，才能对节能外窗的物理性能提出技术上的要求和设计。一体窗设计文件中，设计单位应出具门窗立面建筑设计、门窗的性能设计、使用寿命、使用条件等要求，门窗厂家应出具门窗结构设计、门窗与主体结构连接设计，应对门窗进行抗风压计算和热工性能计算，必要时需根据建筑实际情况进行其他结构计算。5.1.2 根据不同的累年一月份（最冷月）平均气温、水平面或南向垂直墙面一月份太阳平均辐射照度，将一体窗适宜性分区划分为六个气候区，如表5.1.1所示。表5.1.1四川省一体窗适宜性分区i体窗适宜性分区南向辐射温差比ITR（Wm2K）最冷月南向垂直面平均总太阳辐照度/s（Wm2）典型地区最佳A区(SHIa)ITR>8/.s>150巴塘、理塘、稻城B区(SHIb)ITR>8s<150得荣、乡城适宜A区(SHIIa)6m8IsAlOO巴塘、布拖、丹巴、八美、九龙、新都桥、新龙、马尔康、阿坝、甘孜B区(SHIIb)477J<6Is100白玉、色达、石渠、若尔蛊一般适宜A区(SHIIla)677J850s<100汉源、甘洛、越西、南江、青川B区(SHlnb)4ITR<650<100石棉、金阳、泸定、雅江、美姑、昭觉、九寨沟、康定、德格【条文说明】规范参照被动式太阳能建筑技术规范JGJzT267-2012对一体窗进行适宜区划分。综合考虑累年一月份（最冷月）平均气温、水平面或南向垂直墙面一月份太阳平均辐射照度的影响。采用南向垂直面太阳辐射照度与室内外温差的比值（辐射温差比）为一体窗适宜性一级分区指标，南向垂直面太阳辐照度（WAT?）作为二级指标，划分出一体窗6个的适宜区。采用南向垂直面太阳能辐照度作为气候分区的主要参数是因为一体窗是被动式太阳能采暖建筑的集热构件，一般采用南向垂直布置的方式。另外，被动式太阳能采暖设计时与一年中最冷月的平均温度直接相关，一体窗作为被动式太阳能采暖建筑的集热构件，其适用性也与最冷月的平均温度相关。各气候区具体城市依据当地累年一月份平均气温、一月份水平面和南向垂直墙面太阳辐射照度值与靠近相邻不同气候区城市作比较，选择气候类似的邻近城市作为气候分区区属。5.1.3 设计的一体窗采用的玻璃为安全玻璃时，玻璃原片应全数采用安全玻璃。【条文说明】目前门窗市场上对安全玻璃的使用情况较为混乱，由于设计方在设计时，对安全玻璃的使用方式较为含糊，有的建设方或厂家为节约成本，仅在最外层使用安全玻璃，造成了极大的安全隐患，本条规定一体窗在设计时，应明确提出一体窗玻璃需要使用安全玻璃时，玻璃原片应全数采用安全玻璃。5.1.4 一体窗应用的最佳朝向范围为南偏东30°至南偏西30°。【条文说明】当接收面面积相同时，由于朝向的差异，其各自所接收到的太阳辐射也不相同。设朝向正南的垂直面在冬季所能接收到的太阳辐射量为100%,其他方向的垂直面所能接收到的太阳辐射量如图5.1.1所示。从图中看出，当集热面的方位角超过30°时，其接收到的太阳能量就会急剧减少。因此，为了尽可能多的接收太阳辐射热，充分发挥一体窗集热性能，一体窗应用的最佳朝向范围宜为南向至南偏东30°至南偏西30°以内。图5.1.1不同方向的太阳辐照比例5.1.5 四川太阳能富集地区（最佳A区、最佳B区、适宜A区、适宜B区）建筑最佳朝向范围内的窗墙面积比不应小于0.45,不利朝向范围内在满足采光要求的基础上，应尽量减小窗墙面积比。【条文说明】由于四川高原地区太阳能极为丰富，在最佳朝向范围内，全天南向窗太阳得热均远大于失热。从全天热平衡角度考虑，南向外窗是得热构件，因此规定建筑最佳朝向范围内（南偏东30°至南偏西30°）窗墙面积比不应小于0.45。不利朝向范围内（北偏东90°至北偏西90°）窗墙面积比应尽量减小以减少热损失。窗墙面积比的计算方法应与国家标准保持一致。5.2 洞口尺寸及立面分格设计5.2.1 一体窗安装的洞口尺寸应在统一模数数列下，宜优先选用表5.2.1规定的尺寸系列。窗宽、高构造尺寸应根据窗洞口宽、高标志尺寸（或构造尺寸），按照实际应用的窗洞口装饰面层厚度、附框和安装缝隙尺寸确定。表5.2.1标准规格窗洞口尺寸系列洞口高度（mm）洞口宽度（mm）6009001200150018002100120071500180072100/【条文说明】国家标准建筑门窗洞口尺寸系列GB"5824中，规定了标准窗洞口，本规范根据实际情况，推荐了22种常用的标准洞口尺寸，工程设计中宜优先选用表5.2.1规定的尺寸系列。5.2.2 一体窗的立面分格设计，应根据窗的抗风压性能、建筑通风、建筑采光、太阳能得热要求开启扇允许最大宽度和高度、玻璃原片的规格尺寸、杆件的规格尺寸、建筑物的整体效果等因素综合确定，且应便于维护、更换。【条文说明】窗作为建筑外围护结构的一部分，应合理确定各项物理性能指标及有关设计要求，通过综合权衡判断，在最大限度发挥其节能效果的同时，兼顾建筑内外装饰性及安全使用的要求。5.2.3 体窗的开启窗扇应满足冬季被动式太阳能利用与夏季自然通风要求，不影响建筑主体结构的功能和室内外设施的使用，同时应兼顾安全性、维修的方便性和清洁的要求。5.3 抗风压性能设计5.3.1 一体窗的抗风压性能应符合下列规定：1窗的抗风压性能（P3）应大于风荷载标准值（做），且在1.5做风压作用下试件不应出现损坏或功能障碍；2风荷载标准值应按现行国家标准建筑结构荷载规范GB50009中的围护结构风荷载计算的相关内容设计确定，风荷载标准值不应小于1.OkPa,并应按下式计算：M吸以（53.1-1）式中：Wl风荷载标准值（kN/n?）；Pgz阵风系数；s一一风荷载局部体型系数；z一一风压高度变化系数；%基本风压(kN/m?)。【条文说明】窗杆件、玻璃的强度和刚度直接影响一体窗整窗的变形能力，进而影响密封性和保温性能。所以抗风压性能指标P3应按照国家标准GB50009规定的外围护结构风荷载标准值做确定，但不应低于本条款的限值。5.3.2 一体窗受力杆件在风荷载或重力荷载标准值作用下的挠度限值应符合下列规定：1窗的主要受力杆件在风荷载标准值作用下产生的最大挠度应符合下列公式规定，挠度最大值不应大于20mm；窗镶嵌单层玻璃、夹层玻璃时：u<1.100(5.3.2-1)窗镶嵌中空玻璃时：u1.150(532-2)式中：W在荷载标准值作用下杆件弯曲挠度值(mm)；1.杆件的跨度(mm),悬臂杆件可取悬臂长度的2倍。2承受玻璃重量的中横框型材在重力荷载标准值作用下，其平行于玻璃平面方向的挠度不应影响玻璃的正常镶嵌和使用；3窗受力杆件在同一方向有分布荷载和集中荷载同时作用时，其挠度应为各自产生挠度叠加的代数和。5.4 气密和水密性能设计541一体窗的气密性能应符合建筑所在地区建筑节能设计标准的有关规定，且不宜低于现行国家标准建筑幕墙、门窗通用技术条件GB/T31433-2015中规定的7级，即单位缝隙长空气渗透量夕/不大于1.Om3(mh),单位面积空气渗透量成不大于3.0m3(mh)o【条文说明】窗的气密性能是衡量整窗密封性能的重要指标，也是影响保温性能的重要因素，还可以反映室内舒适度。在进行传热系数检测时，要求将窗缝隙进行密封处理，热工性能计算时，室内外侧不允许有缝隙，即传热系数的检测、计算均未考虑窗通过缝隙产生的对流热损失，仅考虑了辐射及传导热损失。根据测算，建筑外窗的综合传热系数1.=AO.3%2(女为外窗的传热系数，S为单位面积空气渗透量)。由此可见，窗的气密性，对整窗综合传热系数的影响很大。为了提高窗的气密性能，减少对流热损失，降低整窗综合传热系数，改善窗保温性能的重要措施，根据目前的建筑外窗实标制作水平，气密性能不宜低于7级。5.4.2一体窗的水密性能应符合下列规定：1根据建筑所在地区的气象观测数据和建筑设计要求，确定一体窗设防雨水渗漏的最高风力等级;2水密性能可按下式计算，水密性能AP不应低于250Pa：P>CiWii(5.4.2-1)式中：AP任意高度Z处门窗的瞬时风速风压力差值(Pa)；C水密性能设计计算系数，取值为04z风压高度变化系数；%基本风压(Pa)。5.5 热工性能设计5.5.1 一体窗的热工性能应符合国家和四川省现行建筑节能设计标准的有关规定，同时应按照本标准的下列规定进行设计：1在最佳朝向范围内(南偏东30。至南偏西30°)的一体窗传热系数限值应充分考虑一体窗白天的太阳得热效果，可在满足国家和四川省现行相关节能设计标准的基本要求(表5.5.1-1)基础上进行朝向修正，朝向修正后的一体窗传热系数按表5512选取；2 一体窗的传热系数应以一体窗的内窗扇和外窗扇全部关闭时认定，见附录B；3 一体窗的太阳得热系数应以一体窗的活动窗扇开启时，通过计算确定。表551-1一体窗传热系数限值K气候区公共建筑居住建筑严寒A区2.52.0严寒B区2.52.2严寒C区<2.6<2.2寒冷地区2.72.5表551-2朝向修正后的一体窗传热系数限值节能设计标准要求的传热系数限值KW(m2.K)朝向修正后的一体窗传热系数限值W(m2.K)最佳适宜A区最佳适宜B区宜区适A适宜B区一般适宜A区一般适宜B区一体窗传热系数KK+0.6K+0.5K+0.4K+0.3K+0.2K+0.1【条文说明】随着国家和四川地区积极推进建筑节能，尤其是国家标准建筑节能与可再生能源利用通用规范GB55015-2021的实施以及国家“双碳”目标的提出，更是将建筑节能推上了一个新的台阶，外窗又是节能薄弱部位，因此外窗的保温性能设计至关重要。建筑节能与可再生能源利用通用规范GB55015-2021标准中对围护结构传热系数提出了基本要求，在满足基本要求时候方可进行热工性能权衡判断，因此放宽后外窗的传热系数也应满足基本要求，为方便设计选型，表5.5.12依据大量典型建筑仿真计算结果，给出了不同太阳能资源地区可放宽的传热系数设计值。5.6 隔声性能设计5.6.1 一体窗的空气隔声性能应符合现行国家标准民用建筑隔声设计规范GB50118的有
