国家电网公司公共数据模型需求分析报告-电网主题域.docx

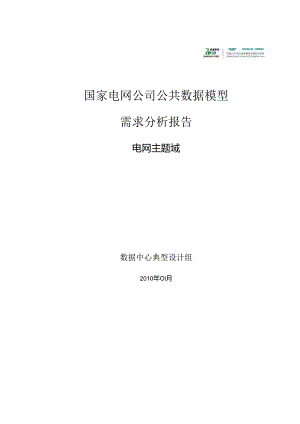

国家电网公司公共数据模型需求分析报告电网主题域数据中心典型设计组2010年Ol月修改记录版本号变更控制报告编号更改条款及内容更改人审批人更改日期VI.12.3.3.1.24关口点信息王家凯2009-12-18VI.12.3.3.1.62电流数据王家凯2009-12-18VI.12.3.3.1.63刀闸量测状态王家凯2009-12-18VI.12.3.3.1.64调通中心负荷售电量王家凯2009-12-18VI.12.3.3.1.65超短期负荷预测王家凯2009-12-18VI.12.3.3.1.66交流线段量测数据王家凯2009-12-18VI.12.3.3.35联络线96点潮流王家凯2009-12-18VI.12.3.3.84电力供应信息王家凯2009-12-18VI.12.3.3.85电力供需信息王家凯2009-12-18第1章引言1§1.1 目的与意义1§1.2 参考资料1§1.3 词汇表1第2章电网业务域共享交换数据需求分析2§2.1 概述2§2.2 数据共享交换模式2§2.3 电网业务域对外共享数据2§2.3.1 基础信息2§2.3.2 拓扑信息23§2.3.3 电网运行24§2.4 电网业务域需引用的外部数据109§2.4.1 生产系统109§2.4.2 发展策划部110§2.5 总部横向需求Ill§2.5.1 调度一发策111§2.5.2 调度一交易112第1章引言§1.1 目的与意义对国家电网公司范围内各网省公司生产管理业务域与相关业务域共享交换数据进行整理分析，为形成国家电网公司范围内统一的调度业务域共享交换数据模型作好技术准备。§1.2 参考资料国家电网公司生产管理系统标准接口方案，国网电科院PMS项目组2009年3月；青海省电力公司ERP与PMS系统集成方案，青海省电力公司信息通信管理中心2009年4月；§1.3 词汇表第2章电网业务域共享交换数据需求分析§2.1 峻§2.2 数据共享交换模式使用UM1.活动图（泳道图）进行描述,并对活动图中的活动进行文字说明。§2.3 电网业务域对外共享数据§23.1鳏信息§23.1.1区域表虹西）实体名称区域数据源调度调度系统功能位：电能信息采集（areaT）交换频率变化时更新实体说明区域属性名称属性说明数据源属性数据类型编码XXX（3位,数据表代号）地区编码T.”AREAID”BIGINTXXXXXX（6位序号）地区名地区名称T."AREANAME”VRCHAR(64)地区类型地区类型T."AREA_TYPEINTEGER上级AREA.AREA_ID上级地区编码T.*TOP_AREA_ID*BIGINT是否计算供入供出电量是否计算供入供出电量T.?，IS_COMPUTE_QUANT1TY"Smallint是否计算电费是否计算电费T.,ISCOMPUTECOST"Smallint是否进行经济效益分析是否进行经济效益分析T.”IS_ECONOMY_ANA1.YSISSmallint在EMS系统中对应的IDT."EMSID”BIGINT在EMS系统中对应的NAMET."EMS_NAME”VARCHAR(64)用户自定义编号T.”USERDEFlNED_NO”INTEGER用户自定义名称T."USER_DEFINED_A1.IAS"VARCHAR(64)§2.4 .1.2厂站表GI西)实体名称厂站数据源一调度调度系统功能位：电能信息采集（factoryT）交换频率变化时更新实体说明厂站属性名称属性说明数据源属性数据类型编码XXX（3位,数据表代号）XXXXXX（6位，序号）发电厂编码T.FAC_ID”BIGINT地区编号地区T.”AREAID"BIGINT厂站名称发电厂名称T.”FACNAME-VARCHAR(64)MENU.MEN1.NAME=,FACTYPE电厂类型T.FAJTYPE”INTEGER编号，南瑞系统在前置采集的实时库中使用编号，南瑞系统在前置采集的实时库中使用T.FACNO*INTEGER变高侧电压等级，MENU.MENUNAME='VO1.-TYPE,变高侧电压等级一不是很清楚其含义T.”HlGl1.VO1._TYPE”INTEGEREmS系统在电量中不是很清楚其含义T."EMS_ID"BIGINT对应的设备IDEnlS系统在电量中对应的设备名称不是很清楚其含义T.”EMSNAME"VARCHAR(64),是否投运设备是否投运使用T."ISNJJSESM1.1.1NT用户自定义编号T.USER_DEFINED_N0INTEGER,用户自定义名称T."USER_DEFINED_A1.IAS”VRCHR(64)§2.3.1.3厂站信息（重庆）实体名称厂站数据源调度调度系统功能位（buf_dmis.PA1.BZ_SB_FDC）委电厂区础表交换频率每天实体说明属性名称属性说明数据源属性数据类型编码厂站编号*a.obj_idVARCHAR2(100)厂站名称a.ddmmVARCHAR2(128)厂.站名称简称a.czjcVARCHAR2(64)厂站性质厂.站类型a.dclxVARCHAR2(32)1:火电2:水电空表示没处理排序号a.obj_dispidxNuMBER(30,4)§23.1.4厂站（福建）实体名称厂站类数据源故障系统交换频率实体说明厂站所属的电器岛、主电线类型、电压等级属性名称属性说明数据源属性数据类型编码地区编号AREADVARCHAR2(50)厂站编号STAT_IDVARCHAR2(50)厂站名称STA1.NAMEVRCHAR2(50)电力代码STATJfISVARCHAR2(50)描述STATDESCVRCHAR2(50)§2.3.1.5发电厂站数据（福建）实体名称发电厂站数据数据源交换频率实体说明发电厂站信息属性名称属性说明数据源属性数据类型编码厂站编号厂站编号VARCHAR2(5)厂站名称厂站名称VRCHAR2(50)发电站类型发电站类型VARCllAR2(20)§2.3.1.6厂站类（福建）实体名称厂站类数据源SCADA交换频率实体说明厂站所属的电器岛、主电线类型、电压等级属性名称属性说明数据源属性数据类型编码编号IDNUMBER时间时间DATE厂站名厂站名VARCHR2(100)电压等级电压等级NUMBER厂站类型厂站类型VARCHAR2(100)主接线类型接入主线的类型VRCHR2(100)节点数节点数NUMBER岛数电器岛数NUMBER所属岛本厂站主线所属电器岛VARCHAR2(100)§2.3.1.7厂站T合后的表结构:实体名称厂站数据源-调度调度系统功能位：交换频率变化时更新实体说明厂站属性名称属性说明数据源属性数据类型编码地区编号*VARCHAR2(50)时间*DATE厂站编号*VARCHAR2(100)厂站名称VARCHAR2(128)厂站名称简称VRCHAR2(64)厂站类型1:火电2:水电空表示没处理VARCHAR2(32)电力代码VARCHAR2(50)电压等级电压等级NUMBER主接线类型接入主线的类型VARCHAR2(100)节点数节点数NUMBER岛数电器岛数NUMBER所属岛本厂站主线所属电器岛VARCHAR2(100)描述VARCHAR2(50)排序号VARCHAR2(50)变高侧电压等级MENU.MENU_NAME=,VO1.JYPE,变高侧电压等级不是很清楚其含义T.*H1GH_VO1._TYPINTEGEREmS系统在电量中对应的设备TD不是很清楚其含义T."EMSD"BlGINTEmS系统在电量中对应的设备名称不是很清楚其含义T."EMS_NAME”VRCHAR(64)是否投运设备是否投运使用T."ISNJJSE”SM1.IJNT用户自定义编号T."USER_DEFINEDNO”INTEGER用户自定义名称T."USER_DEFINEDA1.IAS"VARCHAR(64)§2.3.1.8供电公司信息（重庆）实体名称供电公司信息数据源一调度调度系统功能位：（buf_DMIS.PM_CQ_ZHGDGSA供电公司基础数据交换频率每天实体说明属性名称属性说明数据源属性数据类型编码公司编号*a.obj_idVARCHAR2(100)公司名称a.dwqcVARCHAR2(64)简称a.dwjcVARCHAR2(32)父编号a.objjdVRCHAR2(100)父名称a.sjdwVARCHAR2(64)排序号a.objdispidxNUMber§2.3.1.9供电公司信息（福建）实体名称供电公数据司信息EMS交换频率按需实体说明属性名称属性说明数据源属性数据类型编码编码编码BMVARCHAR2(20)CorporationTD名称名称MCVARCHR2(50)CorporationName简称简称JCVARCHAR2(30)ShrtName父编码父编码FBMVARCHAR2(20)ParentlD父名称父名称FMCVARCHAR2(50)ParentName排序号排序号PXHNUMBER(3)OrderNO§2.3.1.10地区信息(重庆)实体名称地区信息数据源调度调度系统功能位(BUF_DMIS.PM_BZ_ZH_DDZXA)调度中心基础信息表交换频率每天实体说明属性名称属性说明数据源属性数据类型编码地市编号*A.0BJ_IDVRCHR2(100)地市名称.DDJCVARCHAR2(128)父编号NU1.1.VRCHR2(100)排序号A.0BJ_DISPIDXNUMBER§2.3.1.11地区信息(福建)实体名称地区信息数据源-调度调度系统功能位(EMS)交换频率每天实体说明属性名称属性说明数据源属性数据类型编码编码VARCHAR2(6)名称VARCIIAR2(50)简称VARCIIAR2(30)父编码VARCHR2(6)父名称VARCIIAR2(50)排序号NUMBER(3)备注VARCIIAR2(50)§2.3.1.12地区(福建)实体名称地区数据源故障系统交换频率实体说明地区属性名称属性说明数据源属性数据类型编码编号AREA_IDVARCHAR2(50)地区名称AREA_NAMEVARCHAR2(50)地区全名AREA_FU1.1.NAMEVARCHAR2(50)电力代码MIS_CODEVARCHAR2(50)§23.1.13地区T合后的表结构:实体名称地区信息数据源调度调度系统功能位（EMS）交换频率每天实体说明属性名称属性说明数据源属性数据类型编码地区编码*VRCHR2(6)地区名称*VARCHR2(50)地区简称VARCHR2(5O)父编码VARCHR2(6)父名称VARCHR2(5O)电力代码不知道什么含义VRCHR2(50)排序号NUMBER(3)备注VARCIIAR2(5O)§2.3.1.14电厂信息（福建）实体名称电厂信息数据源EMS交换频率实体说明属性名称属性说明数据源属性数据类型编码电厂ID电厂IDVARCHR2(5)电厂名称电厂名称VARCHR2(50)电厂简称电厂简称VARCHR2(30)电厂类型电厂类型VARCI1R2(2O)排序号排序号NUMBER(3)§2.3.1.15项目对照表（重庆）实体名称项目对照数据源调度调度系统功能位Buf_dmis.PM_BZ_SB_FDCA发电厂基础表;buf_dmis.PM_BZ_ZH_DDZXB;调度中心基而袤buf_dmis.PM_BZ_SB_X1.C线密基础表交换频率每天实体说明属性名称属性说明数据源属性数据类型编码项目编号OBJ_IDOBJ_IDOBJIDVARCHAR2(100)项目名称DDMMDDJCDDMMVARCHAR2(128)项目类型A，B，2，C，3，CHAR(I)1:申厂，2:线路3:重庆总发简称CZJCDDJCDDMMVARCHAR2(64)§2.3.1.16日常运行基本数据（所有网省）实体名称日常运行基本数据数据源一调度调度系统功能位（SRjMANUA1.PM_1.OGDDJZKTt一机组启停和录日志）交换频率每日实体说明某年月E的机组基本运行记录属性名称属性说明数据源属性数据类型编码网省公司代码*VARCHAR(18)时间（年）*NUMBER(4)时间（月）*NUMBER(2)时间（日）*NUMBER(2)地市单位代码*VARCHAR2(30)总发电量NUMBER(15,5)统调用电量NUMBER(15,5)最高负荷NUMBER(15,5)I=I发电量NUMBER(15,5)检修容量NUMBER(15,5)备用容量NUMBER(15,5)刷新时间DATE§2.3.1.17机组信息（重庆、福建）实体名称机组信息数据源调度调度系统功能位(BU-DMIS.PMBZSBFDJa发电机表BUF_DMIS.PM_BZ_SB_FDcb发山厂表交换频率每天实体说明发电机组信息属性名称属性说明数据源属性数据类型编码机组ID*A.OBJ_IDVARCHAR2(100)机组名称A.DDMMVRCHR2(128)机组类型发电机组类型有1：火电2：水电3:核电4:风电5:其它CZDDMMDC1.XVRCHR2(1)电电电电它火水核风群12345厂站编号B.OBJIDVARCHAR2(100)厂站名称.CZDDMMVRCHR2(128)简称A.CZDDMMVARCIiAR2(64)排序号A.0BJ_DISPIDXNUMBER§2.3.1.18发电机类（福建）实体名称发电机类数据源SCADA系统交换频率实时实体说明属性名称属性说明数据源属性数据类型编码编号编号SCada.qs_UNIT.IDNUMBERTD时间时间scada.gsUNIT.TIMFDATETIME发电机名发电机名scada.qs_UNIT.NAMEVARCHAR2(l00)NAME等值发电机标志等值发电机标志scada.qs_UNIT.EQNUMBEREQ等值位置等值位置scada.qs_UNIT.POSITIONVARCHAR2(100)POSITION额定电压额定电压scada.qs_UNIT.V_RATENUMBER(16,6)V_RATE额定功率额定功率SCada.qs_UNIT.P_RATENUMBER(16,6)P_RATE接入电网电压等级接入电网电压等级scada.qs_UNIT.VO1.T_NNUMBERVO1.T_N所在拓扑节点所在拓扑节点scada.qsUNIT.NODEVARCHAR2(100)NODE有功出力有功出力scada.gsUNIT.FNUMBER(16,6)P无功出力无功出力SCada.gsUNIT.CNUMBER(16,6)Q机端电压机端电压scada.qsJJNIT.UENUMBER(16,6)UE机端电压相角机端电压相角scada.qsUNIT.ANNUMBER(16,6)ANG停运标志停运标志scada.qs_UNIT.OFFNUMBEROFF描述描述scada.qs_UNIT.DESCRVARCHAR2(500)ID§2.3.1.19机组表（山东）实体名称机组表数据源一调度机组表（EDJNIT-机组表）交换频率每月实体说明某个时间的发电机组停机的记录信息属性名称属性说明数据源属性数据类型编码所属发电公司名称SSFDGSMCVARCHR2(50)所属发申厂名称SSFDCMCVRCHR2(50)机组名称JZMCVRCHR2(50)机组类型燃煤煤化气；水能综合利用：JZ1.XVARCHAR2(50)额定容量EDR1.NlMBERdO.2最低技术发电出力不是很清楚什么含义ZdjsfdclN1.MBERdO,2)调度类型地调代管：网调管理省调管辖地调管辖；TD1.XVARCHR2(20)送数时间TIT1.EDATEDATE§2.3.1.20发电机组信息一整合后的表结构：实体名称机组发电数据源信息-一调度调度系统功能位交换频率每天实体说明属性名称属性说明数据源属性数据类型编码机组1D*机组信息标识VARCHAR2(100)机组名称*VRCHR2(50)机组类型1:火电2:水电3:核电4:风电5:其它6:燃煤7:煤化气：8:水能；9:综合利用；VARCHAR2(50)厂站编号VARCHAR2(50)厂站名称所属发电厂名称VRCHR2(50)厂站简称VARCHAR2(50)额定容量VARCHAR2(50)最低技术发电出不是很清楚什么含义VARCHR2(50)调度类型地调代管；网调管理；省调管辖；地调管辖；VARCHAR2(50)送数时间DATE排序号NUMBER§2.3.1.21变压器信息（福建）一设备|实体名称|变压器|数据源|EMSI交换频率信息实体说明变压器的基本信息属性名称属性说明数据源属性数据类型编码变压器ID变压器IDVRCHAR2(20)变压器名称变压器名称VRCHAR2(50)变压器类型变压器类型VRCHAR2(30)所属厂站ID所属厂站IDVRCHAR2(20)所属厂站名称所属厂站名称VRCHAR2(5)简称简称VARCIIAR2(50)排序号排序号NUMBER(3)§2.3.1.22变压器信息（湖南）实体名称变压器信息数据源EMS交换频率实体说明变压器/J信息属性名称属性说明数据源属性数据类型编码变压器编号变压器编号VRCHR2(36)变压器名称变压器名称VARCHAR2(60)1:2绕组2:3绕组变压器的变比VARCHAR2(1)厂站编号厂站编号VARCHAR2(60)插入时间插入时间DATE§2.3.1.23变压器（福建）实体名称变压器信息数据源故障系统交换频率实体说明变压器的信息属性名称属性说明数据源属性数据类型编码地区编号AREA_IDVARCHAR2(50)变电站编号STAT_IDVRCHR2(50变压器idTRANSIDVRCHR2(50)变压器名称TRANS_NAMEVRCHR2(50)电力代码TRANS_CODEVARCHAR2(50)§2.3.1.24变压器类（福建）|实体名称I变压器I数据源ISCadaI交换频率-实体说明变压器物体特性的描述属性名称属性说明数据源属性数据类型编码序号序号NUMBER时间时间DATE变压器名变压器名VARCHAR2(100)绕组类型（两绕组填2,三绕组填3）变压器的绕组类型（两绕组填2,三绕组填3）NUMBER高压端电压等级变压器高电压端电压等级NUMBER中压端电压等级变压器中电压端电压等级NUMBER低压端电压等级变压器低电压端电压等级NUMBER高压端额定容量高压端额定容量NUMBER中压端额定容量中压端额定容量NUMBER低压端额定容量低压端额定容量NUMBER高压端分接头最高档位高压端分接头最高档位NUMBER高压端分接头最低档位高压端分接头最低档位NUMBER高压端分接头额定档位高压端分接头额定档位NUMBER高压端分接头级高压端分接头级差NUMBER(16,6)高压端额定电压高压端额定电压NUMBER(16,6)高压端分接头级数高压端分接头级数NUMBER(16,6)高压端最小抽头电压高压端最小抽头电压NUMBER(16,6)高压端最大抽头电压高压端最大抽头电压NUMBER(16,6)中压端分接头最高档位中压端分接头最高档位NUMBER中压端分接头最低档位中压端分接头最低档位NUMBER中压端分接头额定档位中压端分接头额定档位NUMBER中压端分接头级中压端分接头级差NUMBER(16,6)中压端额定电压中压端额定电压NUMBER(16,6)中压端分接头级数中压端分接头级数NUMBER(16,6)中压端最小抽头电压中压端最小抽头电压NUMBER(16,6)中压端最大抽头电压中压端最大抽头电压NUMBER(16,6)低压端额定电压低压端额定电压NUMBER(16,6)高压绕组电阻高压绕组电阻NUMBER(16,6)高压绕组电抗高压绕组电抗NUMBER(16,6)中压绕组电阻中压绕组电阻NUMBER(16,6)中压绕组电抗中压绕组电抗NUMBER(16,6)低压绕组电阻低压绕组电阻NUMBER(16,6)低压绕组电抗低压绕组电抗NUMBER(16,6)高压端所在拓扑节点高压端所在拓扑节点VRCHR2(100)中压端所在拓扑节点中压端所在拓扑节点VRCHAR2(100)低压端所在拓扑节点低压端所在拓扑节点VRCHAR2(100)高压端有功高压端有功NUMBER(16,6)高压端无功高压端无功NUMBER(16,6)中压端有功中压端有功NUMBER(16,6)中压端无功中压端无功NUMBER(16,6)低压端有功低压端有功NUMBER(16,6)低压端无功低压端无功NUMBER(16,6)高压侧分接头位置高压侧分接头位置NUMBEF中压侧分接头位置中压侧分接头位置NUMBER高压端实际电压高压端实际电压NUMBER中压端实际电压中压端实际电压NUMBER低压端实际电压低压端实际电压NUMBER高压侧开断标志高压侧开断标志NUMBER中压侧开断标志中压倒开断标志NUMBER低压侧开断标志低压侧开断标志NUMBER低压端额定电压*低压端额定电压*NUMBER(16,6)高压绕组电抗*高压绕组电抗*NUMBER(16,6)中压绕组电阻*中压绕组电阻*NUMBER(16,6)中压绕组电抗*中压绕组电抗*NUMBER(16,6)低压绕组电阻*低压绕组电阻*NIjMBER(16,6)低压绕组电抗*低压绕组电抗*NUMBER(16,6)描述描述VARCHAR2(500)§2.3.1.25变压器信息一整合后的表结构：实体名称变压器信息数据源交换频率实体说明变压器的基本信息属性名称属性说明数据源属性数据类型编码地区编号*AREA_IDVARCIIAR2(50)变压器ID*变压器IDVARCHAR2(20)变压器名称*变压器名称VRCHAR2(50)变压器类型变压器类型VRCHR2(30)所属厂站ID所属厂站IDVARCHAR2(20)所属厂站名称所属厂站名称VRCHR2(5)1:2绕组2:3绕组变压器的变比VARCHR2(1)高压端电压等级变压器高电压端电压等级NUMBER中压端电压等级变压器中电压端电压等级NUMBER低压端电压等级变压器低电压端电压等级NUMBER高压端额定容量高压端额定容量NUMBER中压端额定容量中压端额定容量NUMBER低压端额定容量低压端额定容量NUMBER高压端分接头最高档位高压端分接头最高档位NUMBER高压端分接头最低档位高压端分接头最低档位NUMBER高压端分接头额定档位高压端分接头额定档位NUMBER高压端分接头级差高压端分接头级差NUMBER(16,6)高压端额定电压高压端额定电压NUMBER(16,6)高压端分接头级数高压端分接头级数NUMBER(16,6)高压端最小抽头电压高压端最小抽头电压NuMBER(16,6)高压端最大抽头电压高压端最大抽头电压NUMBER(16,6)中压端分接头最高档位中压端分接头最高档位NUMBER中压端分接头最低档位中压端分接头最低档位NUMBER中压端分接头额定档位中压端分接头额定档位NUMBER中压端分接头级差中压端分接头级差NlWER(16,6)中压端额定电压中压端额定电压NUMBER(16,6)中压端分接头级数中压端分接头级数NUMBER(16,6)中压端最小抽头电压中压端最小抽头电压NUMBER(16,6)中压端最大抽头电压中压端最大抽头电压NUMBER(16,6)低压端额定电压低压端额定电压NUMBER(16,6)高压绕组电阻高压绕组电阻NUMBER(16,6)高压绕组电抗高压绕组电抗NUMBER(16,6)中压绕组电阻中压绕组电阻NUMBER(16,6)中压绕组电抗中压绕组电抗NUMBER(16,6)低压绕组申阻低压绕组电阻NUMBER(16,6)低压绕组电抗低压绕组电抗NUMBER(16,6)高压端所在拓扑节点高压端所在拓扑节点VARCHAR2(100)中压端所在拓扑节点中压端所在拓扑节VRCHR2(100)低压端所在拓扑节点低压端所在拓扑节点VRCHR2(100)高压端有功高压端有功NUMBER(16,6)高压端无功高压端无功NUMBER(16,6)中压端有功中压端有功NUMBER(16,6)中压端无功中压端无功NUMBER(16,6)低压端有功低压端有功NUMBER(16,6)低压端无功低压端无功NUMBER(16,6)高压侧分接头位置高压侧分接头位置NUMBER中压侧分接头位置中压侧分接头位置NUMBER高压端实际电压高压端实际电压NUMBER中压端实际电压中压端实际电压NUMBER低压端实际电压低压端实际电压NUMBER道压侧开断标志高压侧开断标志NuMBER电压侧开断标志中压侧开断标志NUMBER色压侧开断标志低压侧开断标志NUMBER低压端额定电压*低压端额定电压*NUMBER(16,6)高压绕组电抗*高压绕组电抗*NUMBER(16,6)中压绕组电阻*中压绕组电阻*NUMBER(16,6)中压绕组电抗*中压绕组电抗*NUMBER(16,6)低压绕组电阻*低压绕组电阻*NUMBER(16,6)低压绕组电抗*低压绕组电抗*NUMBER(16,6)描述描述VARCHAR2(500)简称简称VRCHR2(50)插入时间插入时间DATE排序号排序号NUMBER(3)§2.3.1.26联络线（福建）实体名称联络线数据源EMS交换频率每日实体说明电网之间交换电量的线路属性名称属性说明数据源属性数据类型编码日期日期DATE线路ID线路IDVARCHAR2(20)线路名称线路名称VARCHAR2(30)备份标记备份标记VARCHAR2(10)输入输出标记输入输出电量的标记VARCHAR2(2)电量类型电量的类型VARCHAR2(10)电量值电量的值NUMBER(14,4)§2.3.1.27线路类（福建）
