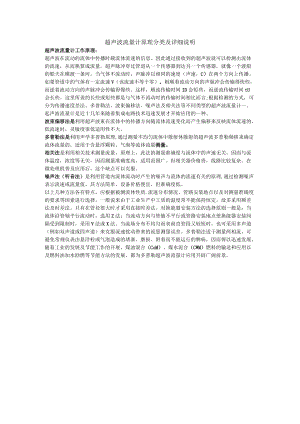

超声波流量计原理分类及详细说明.docx

超声波流量计原理分类及详细说明超声波流量计工作原理：超声波在流动的流体中传播时载流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间ID会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言;根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计一。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大。多普勒法是利用声学多普勒原理,通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。但相关器价格贵，线路比较复杂。在微处理机普及应用后，这个缺点可以克服。噪声法（听音法）是利用管道内流体流动时产生的噪声与流体的流速有关的原理,通过检测噪声表示流速或流量值。其方法简单，设备价格便宜，但准确度低。以上几种方法各有特点，应根据被测流体性质.流速分布情况、管路安装地点以及对测量准确度的要求等因素进行选择。一般说来由于工业生产中工质的温度常不能保持恒定，故多采用频差法及时差法。只有在管径很大时才采用直接时差法。对换能器安装方法的选择原则一般是：当流体沿管轴平行流动时，选用Z法；当流动方向与管铀不平行或管路安装地点使换能器安装间隔受到限制时，采用V法或X法。当流场分布不均匀而表前直管段又较短时，也可采用多声道（例如双声道或四声道）来克服流速扰动带来的流量测量误差。多普勒法适于测量两相流，可避免常规仪表由悬浮粒或气泡造成的堵塞、磨损、附着而不能运行的弊病，因而得以迅速发展。随着工业的发展及节能工作的开展，煤油混合（CoM）、煤水泥合（CWM）燃料的输送和应用以及燃料油加水助燃等节能方法的发展，都为多普勒超声波流量计应用开辟广阔前景。
