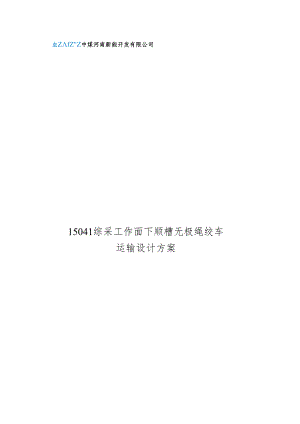

虫ZfZ"Z中煤河南新能开发有限公司15041综采工作面下顺槽无极绳绞车运输设计方案15041综采工作面下顺槽无极绳绞车运输设计方案编制单位：机电运输部编制人:机电运输部:机电副总:机电矿长:安全矿长:总工程师:长:1 .15041下顺槽巷道条件：轨道运输距离约：1100米；最大坡度13°。运输对象为：矿用设备及材料，单件最大运输重量：6T(含承重平板车重量)；运输轨道轨型：22kg/m；轨距：600mmo根据巷道条件预选择SQ-32/3OY型无极绳绞车作为该条巷道的运输设备(方案一)或采用SQ-80型无极绳绞车作为该条巷道的运输设备(方案二)。2 .牵引力计算：F=(G+Go)(0.02cosmax+sinInaX)g+2qg1.式中：G梭车自重；G。一运输最大重量(含平板车重量)；B皿一运行线路最大坡度；U一钢丝绳摩擦阻力系数；qn一单位长度钢丝绳的重量；1.一运输距离；g一重力加速度；F=(1+6)×1000×9.8×(0.02×cosl3o+sinl3o)+2×0.25X1.29X9.8XllOO=23724.428(N)处23.72(KN)F=23.72(KN)<80(KN)(绞车最大牵引力=80KN)由上式计算可知SQ-80型无极绳绞车完全能够满足使用。4、SQ-32/30Y型无极绳绞车布置方案根据上述参数和巷道条件，选择SQ-80型无极绳绞车一套，绞车驱动装置和涨紧装置布置在巷道上方，安装碉室长度应大于10米，设备宽度2米；采用重锤张紧。(方案二)尾轮布置在巷道的终端，钢丝绳及尾轮均布置在轨道内，尾轮低于轨面(不影响行车和行人)。因巷道坡度交大，主副绳弹簧压绳轮按每50米布置一组，坡度较大处加布置二组。托绳轮组按每15米布置一组，变坡点处适当增加。约需压绳轮40组和弹簧压绳轮40组，以免钢丝绳弹起过高影响材料车的进出；在巷道的平段和凸点处布置托绳轮，每隔15米布置1组和凸点处加布置1组，约需65组。张紧装置采用液压涨紧，张紧力大小调整方便，蓄能器能提供恒定的张紧力用来保证整个系统张紧的稳定。无极绳绞车驱动装置、尾轮固定方式采用打混凝土地基，压绳轮装置、托绳轮装置用螺栓固定于轨道。(2)辅助配置：(1)泄露通讯装置：需电源1部，基地台1部，通信电缆依据巷道长度预留约100米余量，取值1200米。手持机可实现远距离紧急停车、语音通话及打点功能，每个班约需2部，早、中、夜班轮换交替使用，取值6部。(2)语音声光信号装置：带急停、打点、通话功能。在绞车的运行过程中，出现紧急状况下可以实现紧急停车功能。(3)后备保护装置：后备保护装置通过专用操作控制台对无极绳绞车实现监控。该保护采用P1.C控制，采用液晶触摸显示屏，梭车动态位移、梭车数字位移量、电压、电流、时间等全部信号和数据显示于液晶屏幕。15041下顺槽无极绳绞车布置示意图OnXu720(0mmEEctt-EEOOlnUUo=O'
