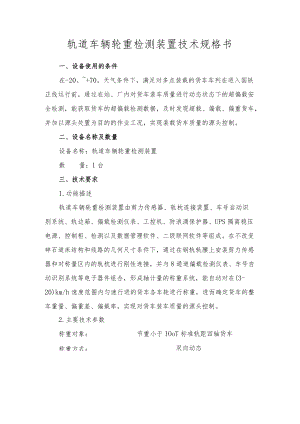

轨道车辆轮重检测装置技术规格书.docx

轨道车辆轮重检测装置技术规格书一、设备使用的条件在-20。+70。天气条件下，满足对多点装载的货车车列在进入国铁正线运行前，通过在站、厂内对货车装车质量进行动态状态下的超偏载安全检测，能获取货车的超偏载检测数据，及时发现超载、偏载、偏重货车，并加以源头处置为目的的作业工况，实现装载货车质量的源头控制。二、设备名称及数量设备名称：轨道车辆轮重检测装置数量：1台三、技术要求1.功能描述轨道车辆轮重检测装置由剪力传感器、轨枕连接装置、车号自动识别系统、轨边箱、偏载检测仪表、工控机、防浪涌保护器、UPS隔离稳压电源、控制柜、检测以及数据管理软件、二级联网软件等组成。在不改变碎石道床结构和线路的几何尺寸条件下，通过在钢轨轨腰上安装剪力传感器和对称量区内的轨枕进行刚性连接，并与8通道偏载检测仪表、车号自动识别系统等电子器件组合，形成轴计量的称重系统，能自动对在(3-20)km/h速度范围内匀速行进的货车各车轮进行称重，进而确定货车的整车重量、偏重差、偏载率，实现对货车装车质量的源头控制。2.主要技术参数称重对象：称重方式：节重小于IOoT标准轨距四轴货车双向动态(320)km/h5 级(±2.5%)5. 0%2. 5% FSe=200kg(-20+70) OCIP68称重计量检测速度范围:整车准确度等级：横向偏载率检测精度：纵向偏载检测精度：检测分度值：使用温度范围：防护等级：四、设备供货范围1.剪力传感器4只（二测区）2 .剪力传感器防尘盖4只3 .轨枕连接装置1套4 .偏载检测仪表4台5 .车号识别系统1套（射频电缆V40m）6 .工控机（含显示器）1台7 .检测以及数据管理软件1套8 .打印机1台9 .远程控制防雷电源1台10 .接线盒1只（8进8出）I1.系统配线（线缆）1套12 .通讯转换器4只13 .户外机柜1只14 .设备配有出厂合格证、生产许可证等；15 .产品使用说明书、配件目录等相关图纸资料3套及电子版U盘资料1份（PDF格式）。13设备安装工费1套五、设计、制造和检验标准1 .设计、制造：(1)参照TB3096-2004铁道货车超偏载检测装置技术要求。(2)设备产品应符合最新版本的标准或与之相适应的标准，必须明确要符合我国的有关法规的要求。2 .检验标准：JJG(铁道)129-2004铁道货车超偏载检测装置检定规程。六、资质及质保要求1 .供应商厂家营业执照经营范围具有轨道车辆轮重检测装置生产或销售资质，并提供相关业绩。2 .供应商自行负责选择运输路线并负责将所有货物完好地运抵现场；设备交货地点为招标方指定的仓库或工地；设备安装费用及安装施工辅助材料费均由供应商负责。3 .设备的质量保证期为设备安装、试运行且验收合格后12个月。在质量保证期内，供应商负责免费提供技术指导；对于非买方原因造成的故障，供应商负责免费提供维修或更换服务。编制:机电负责人:机电技术负责人:机电信息管理部:
