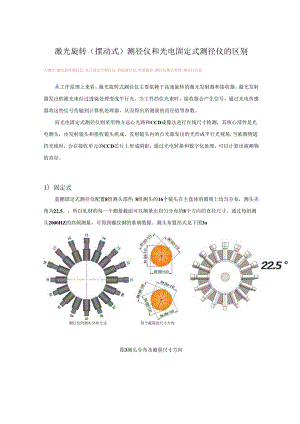

激光旋转（摆动式）测径仪和光电固定式测径仪的区别关键字:激光旋转测径仪,光点固定式测径仪,智能测径仪,然那测控,测径仪测头类型,测径仪区别从工作原理上来看，激光旋转式测径仪主要依赖于高速旋转的激光发射器和接收器。激光发射器发出的激光束经过透镜处理变成平行光，当工件挡住光束时，接收器会产生信号，通过光电传感器将这些信号传输到计算机处理器，从而得出所测量的直径值等参数。而光电固定式测径仪则采用物方远心光路和CCD成像法进行在线尺寸检测，其核心部件是光电测头，由发射镜头和接收镜头组成。发射镜头内的点光源发出的光形成平行光视场,当被测物遮挡光线时，会在接收单元的CCD芯片上形成阴影，通过光电转换和数字化处理，可以计算出被测物的直径。1）固定式蓝鹏固定式测径仪配置8组测头部件；8组测头的16个镜头在主盘体的圆周上均匀分布，测头夹角为22.5。，所以轧材的每一个测量截面可以测量出均匀分布的8个方向的直径尺寸，通过每组测头2000HZ的高频测量，可得到螺纹钢的准确数据。测头布置形式见下图3o测径仪的测头分布方式每个截面的尺寸方向图3测头分布及测量尺寸方向采样间隔Im轧制速度100ms涮量频率100HZ采样间隔0.05m轧制速度100m/§测量菠率2000Hz图4固定式测量数据采集形式2）旋转/摆动式旋转/摆动的测量形式是指将测头固定在主盘上，主盘沿着轴向旋转或往复摆动，测头在主盘上以固定角度排布，在摆动或旋转时，可在被测物径向上进行覆盖式扫描，但在被测物轴向上也存在盲区，为保证设备稳定性，主盘的旋转速度不能太快，在被测物轴向上不能做到同一截面扫描一周。扫描的盲区如下图5所示：八轴测头摆动式SJ量轨迹图5旋转/摆动式测量数据采集形式
