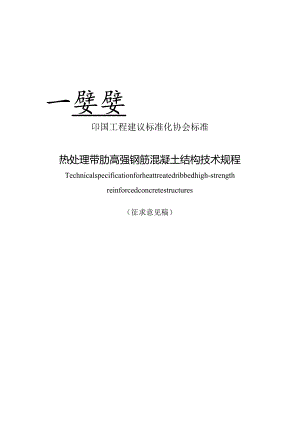

一嬖嬖卬国工程建议标准化协会标准热处理带肋高强钢筋混凝土结构技术规程Technicalspecificationforheattreatedribbedhigh-strengthreinforcedconcretestructures(征求意见稿)中国计划出版社总则术语和符号2.1 术语2.2 符号基本规定5材料94.1 混凝上4.2 钢筋?结分析及极限状态T算1*6.1 混凝土保护层176.2 钢斯的描固176.3 钢筋的连接206.4 纵向受力钢筋的最小配筋率21抗餐设计施工及质量验收8.1 施工措施258.2 钢筋加工268.3 钢筋连接和安装278.4 材料质量聘收288.5 加工质量聆收28附录A混凝土结构用熟处理/热轧带肋高强纲筋技术要求.一.31引用标淮女聂7JU乌月381.0.1为贯彻执行国家节能环保技术经济政策,推广应用热处理/热轧带助而强钢筋,规范热处理/热轧带肋高强钢筋在混凝土结构中的设计、施工和质量验收,统质量技术标准,确保工程质量,制定本规程。1.0.2本规程适用丁采用热处理/热轧带助而强钢筋的混凝土结构的设计、施工和质量验收。【条文说第】1.0.k1.0.2高强钢筋的推广应用不但可以减少钢筋消耗量,节省资源和能源,而且可以减少环境污染。尚强钢筋和高强在凝土配合使用,可以减轻结构自重,减少运输费用,避免钢筋的密集配置,方便施工,保证工程质量,具有明显的经济效益和社会效芨。编制本规程是为了推广高强钢筋在混凝土结构中的应用,符合混凝土结构的发展趋势,贯彻国家技术经济政策,为高强钢筋混凝土结构提供设计、施工及舲收依据。1.0.3采用热处理/热轧带肋高强钢筋的混凝土结构的设计、施工和验收除应符合本规程外,尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2术语和符号2.1 术语2.1.1 热处理/热轧带助高强钢筋heat-treatment/hot-rolledhigh-strengthribbedbar按热处理/热轧状态交货、具有630MPa或660MPa抗拉屈服强度标准值的带肋钢筋,其金相组织主要是铁索体加珠光体,不得有影响使用性能的其他组织(如基圆上出现的回火马氏体组织)存在。2.1.2 热处理/热轧带肋高强钢筋混凝土结构concretestructuresreinforcedwithheat-treatment/hoi-rolledhigh-strengthribbedbar以热处理/热轧带肋高强钢筋作为受力钢筋的混凝土结构。2.2 符号2.2.1 材料性能T63/E/G®强度级别为630MPa的热处理/热轧带肋高强钢筋:T63E/E/G强度级别为630MPa且有较抗膜性能的热处理;热轧带肋高强®钢筋:TaE/G8强度级别为660MPa的热处理/热轧带肋高强钢筋:强度级别为660MPa且有较高抗震性能的热处理/热轧带肋将强T6E/E/G®钢筋;钢筋的屈服强度标准值,即钢筋标准中的屈服强度特征值fykRd.钢筋的极限强度标准值,即钢筋标准中的抗拉强度特征值ZjtkRmify钢筋的抗拉强度设计值:f钢筋的抗压强度设计值;尿横向钢筋的抗拉强度设计值:Sgt钢筋的最大力总延伸率;Es钢筋的弹性模量;fc混凝土轴心抗压强度设计值;Ak混;疑土轴心抗拉强度标准值:ft混凝土轴心抗拉强度设计值。2.2.2 作用和作用效应Mq按荷栽准永久组合计算的弯矩值;M弯矩设计值:max按荷载的准永久组合并考虑长期作用影响计算的最大裂缝宽度:llm最大裂缝宽度限值:Qu非均匀受压时的混凝土极限压应变。2.3 .3几何参数b截面宽度:h截面高度;c保护层厚度:Iab纵向受拉钢筋的基本锚固长度:Ia纵向受拉钢筋的锚固长度:As受拉区纵向钢筋的砂面面积:Ale有效受拉混凝上截面面枳:X等效矩形应力图形的混凝土受压区高度:Xb界限受压区高度:h0截面有效高度:hcr构件截面的临界高度:b相对界限受压区高度,取xjho;d钢筋的公称直径:deq受拉区纵向钢筋的等效直径:B受弯构件考虑荷载长期作用影响的刚度:BS按准永久组合计算的钢筋混凝土受弯构件的短期刚度;Cs最外层纵向受拉钢筋外边缘至受拉区底边的距尚:受压钢筋合力点至截面边缘的距离。2.4 .4计算系数及其他G锚固长度修正系数;<aE纵向受拉钢筋抗震锚固长度修正系数:(1纵向受拉钢筋抗震搭接长度修正系数:P-纵向受力钢筋理筋率:P3构件按全截面计算的纵向受折钢筋的配筋率:Pte按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率:Pmin纵向受力钢筋的最小配筋率;acr构件受力特征系数:裂缝间纵向受拉钢筋应变不均匀系数:钢筋用性模量与混凝土弼性模量的比值:V纵向钢筋的相对粘结特性系数:考虑荷载长期作用对挠度增大的影响系数;H受压翼缘截面面积与腹板有效截面面枳的比值。注:T63/E/G®、T63E/E/G®、T6/E/G®.T6E/E/G8是适合的市售产品的多个实例。给出这一信息是为了方便本规程使用者,并不表示对这些产品的认可.【条文说典】2.2晶凝土结构设计规范GB500102(110和钢筋混凝土用钢第2部分:热轧带助钢筒BGBZT149922018中定义的术语和符号适用于本规程。依据标准化工作导则一第I部分:标准化文件的结构和起草规则GBb1.l-2020第9.13.1条,将热处理/热轧带肋高强钢脩的注舞商标T63/E/G®、T63EEGT6/E/G®、T6E/E/G作为本规程中的符号使用,并对其性质进行了说明。3.0.1混凝土结构设计应包括下列内容:I结构方案设计,包括结构选型、构件布置及传力途径:2作用及作用效应分析:3结构的极限状态设计:4结构及构件的构造、连接措施:5耐久性及施工的要求:6满足特殊要求结构的专门性能设计。【条文说明】3.0为满足建筑方案并从根本上保证结构安全,设计的内容应在以构件设计为主的基础上扩展到考虑整个结构体系的设计。结构设计的基本要求,包括结构方案、内力分析、截面设计、连接构造、耐久性、施工可行性及特殊工程的性能设计等。3.0.2混凝土结构的极限状态可分为承载能力极限状态、正常使用极限状态和耐久性极限状态.极限状态应符合下列规定:I当结构或结构构件出现下列状态之一时,应认定为超过了承载能力极限状态:1)结构构件或连接因超过材料强度而破坏.或因过度变形而不适于继续承载;2)整个结构或其中一部分作为刚体失去平衡:3)结构转变为机动体系:4)结构或结构构件丧失稳定:5)结构因局部破坏而发生连续倒塌:6)地基丧失承载力而破坏。2当结构或结构构件出现下列状态之时,应认定为超过了正常使用极限状态:1)影响正常使用或外观的变形;2)影响正常使用的局部损坏:3)影响正常使用的振动:4)影响正常使用的其他特定状态.3当结构或结构构件出现下列状态之一时,应认定为超过了耐久性极限状态:1)影响承载能力和正常使用的材料性能劣化:2)影响影响耐久性能的裂缝、变形、缺口、外观、材料削弱等:3)影响耐久性能的其他特定状态。【条文说明】3.0.2对混凝土结构极限状态的分类系根据能筑结构可靠度设计统一标准GB5(X)68-2018确定的。3.0.3本规程采用以概率理论为基础的极限状态设计方法,以可靠指标度量结构构件的可靠度,采用分项系数的设计表达式进行设计。【条文说明】3.0.3根据建筑结构可靠度设计统一标准GB50068-2018的规定,采用假率极限状态设计方法,以分项系数的形式表达。包括结构重要性系数、荷战分项系数、材料性能分项系数(材料分项系数,有时直接以材料的强度设计值表达)、抗力模型不定性系数(构件承我力调整系数)等。对难于定量计算的间接作用,采用基于经脸的定性方法进行设计;时耐久性,采用基于经股的定性方法、半定量方法和定量控制於久性失效概率的方法迸行设计。本规程中的荷载分项系数应按C建筑结构可靠度设计统一标准GB50068-2018的规定取用。3.0.4除需进行疲劳验算的构件外,混凝土结构构件中的受力钢筋均可采用热处理/热轧带肋高强钢筋。【条文说明】3.0.4针对热处理/热轧带助高强钢筋的疲劳性能尚未进行系统研究,本规程未作规定。3.0.5混凝土结构的承裁能力极限状态汁算应包括下列内容:I结构构件应进行承载力(包括失稳)计算:2直接承受重电荷教的构件应进行疲劳验算:3有抗震设防要求时,应进行抗震承载力计算:4必要时尚应进行结构的倾覆、滑移、漂浮验算。5对于可能遭受偶然作用,且倒塌可能引起严重后果的重要结构,宜进行防连续倒塌设计。【条文说第】3.0.5本条列出了各类设计状况下的结构构件承栽能力极限状态计算应考虑的内容.3.0.6混凝土结构构件应根据其使用功能及外观要求,按卜列规定进行正常使用极限状态验算:I对需要控制变形的构件,应进行变形脸算:2对不允许出现裂的构件,应进行混凝上拉应力验算:3对允许出现裂缝的构件,应进行受力裂缝宽度验兑;4对舒适度有要求的楼盖结构,应进行登向自振频率验算。【条文说喇】3.0.6正常使用极限状态是通过对作用组合效应值的限值进行控制而实现的。3.0.7对于正常使用极限状态,钢筋混凝土构件应按荷载的准永久组合并考虑长期作用的影响,采用下列极限状态设计表达式进行脸算:sc(3.0.7)式中:S正常使用极限状态荷载组合的效应设计值:C结构构件达到正常使用要求所规定的变形、应力、裂缝宽度和自振频率等的限值.【条文说明】3.0.7钢筋混凝土构件采用替我准永久组合并考虑长期作用的影机3.0.8钢筋混凝土受弯构件的最大挠度应按荷载的准永久组合,并应考虑荷我氏期作用的影响进行计算,其挠度限值应符合表3.0.8的规定。表3.0.8受弯构件的饶度限值构件类型挠度不值屋萩、楼萩及楼悌构件当fo<7m时W200(25O)当7mW)W9m时W25O(3()0)当fo>9m时A300(4()0>注:I友中加为构件的计算静度,计算/肾构件的快UIH值时.共计算与傻按实际总肾长度峋2倍取用,2友中括号内的数值通用于,使用上对挠度为较高要求的构件:3如果构件制作时预光起拱,旦使用上也允许,则在整算挠度时,可格计算所得的拄僮(ft减去过拱位;4构件IH件时的起执值,不在出过构件在相应荷战犯合作用下的计肾挠度值.【条文说明】3.0.8正常使用极限状态验算的基本表达形式与混凝土结构设计规范GB50010-2010第3.4.2条的规定一致。3.0.9在不同的环境类别中,结构构件的裂缝控制等级及最大裂St宽度限值应符合表3.0.9的规定。«3.0.9结构构件的会控M等fit及最大时宽度限值环境类别铜筋混凝土构件裂缝控制等级lm,mm)三级0.30(0.40)二a0.20二b三a、三b注:1环境类别划分应符合<;«»卜.结构改计现SDGB5<X)10的相美规定;2对处于年平均相对也度小于60%地区一类环境等级卜的钢斯混双士受方构件,英外大裂出双度以值可采用括号内的数值.对类环境下的枢柒柒、连续飨的支座,如枭楼见面行甩Jfi层初止在上郃纵筋衣向产生钻勰或水股.该部位城人装里宽度架位可亲用括9内的数值:3在类环境等级下,对第筋混凝七星紫、托果,其城大我绕宽度以做也取为020mm;对用的混故土展而维和托给其城人我缉窗欧眼软底取为0.30mm;4对卜烟囱、筒仓和处于液体比力下的纪构构件及电视塔好各种商生结构,大裂缝控IW要求应符合现行国*标玳的行关规定:5对于处于四、五类环境下的结构构件,其瞿坡控制要求应符合专门标涯的“关规定;6代中的燃大裂出花度取值为M于检豫荷极作用下引起的取大裂出宽度.【条文说男】3.0.9在国家建筑钢材质量监督检般中心所做的检被报告表明,T63WG&、T63E/E/G®,T6/E/G®、T6E小心5高强钢筋优,腐蚀性能优于普通热轧钢筋,但鉴于目前相关试验资料有限,因此最大裂缝宽度沿用混凝土结构设计规范GB50010-2010第3.4.5条的规定。东南大学完成的19根T63热处理/热轧带肋高强钢筋混凝土桀受考性能试矜研究结果表明:T63热处理/热轧带助高强铜筋混凝土受弯构件的受弯承载力可按现行混凝土结构设计规范GB50OI0规定的公式计算,有足够的安全储各:规范GB50()10裂缝宽度计算模式的经验系数是基于以往试验集的数据资科建立的,已往试险渠的钢筋工作应力较低,导致把置T63热处理/热轧带肋高强钢筋梁按规范公式计算的最大裂缝宽度比试脸值偏大,设计偏于保守。河北工业大学完成的T63热处理,热轧带肋高强钢筋混凝土集受考性能试验研究结果表明:配置T63热处理,热轧带助高强钢筋,混凝土梁受弯承载力仍可以按照混凝土结构设计规范GB5(X)IO中受弯构件承莪力的计算公式计算,并且在T63热处理/热轧带肋高强钢筋的设计强度值取545MPa时.计算的受弯承载力具有足够的安全储各:在正常使用极限状态下,配置T63热处理/热轧带肋高强铜筋混凝土受弯梁在承受荷战作用过程中,其裂绫开展特征与普通钢.筋混凝土相同,最大裂域宽度均可按照混凝土结构设计规范中关于裂缝宽度骁算的公式迸行股算。四川大学通过对IO根配置T63热处理/热轧带肠高强钢筋的混凝土梁试件开展试验,再次验证了枭用现行规范进行T63热处理/热礼带肠高强铜筋混凝土受弯构件设计的有效性、适用性.3.0,10结构构件正截面的受力裂健控制应符合现行国家标准混凝土结构设计规范GB5OO1O2O1O中三级裂缝控制的相关规定。对钢筋混凝土构件,按荷载准永久组合并考虑长期作用影响计算时,构件的最大裂缝宽度应符合表3.0.9的规定。【条文说明】3.0.10针对允许出现裂缝的构件,其裂缝控辆与混凝土结构设计规范GB50010-2010一致。4材料4.14.1.1 采用热处理/热轧带肋高强钢筋的混凝土结构构件,混凝土的强度等级不应低于C30“采用热处理/热轧带肋高强钢筋的地基基础工程中,混凝土强度等级不应低于C30,热处理/热轧带肋高强钢筋宜与具备高延性的混凝土配合使用。【条文说则】4.1.1为提高材料的利用效率,适应高强度钢筋,工程中应用的混凝土强度等级宜适当提高。编制组完成的配置热处理/热轧带助高强钢筋的高是性混凝土柱轴心受压试验表明,具备高是性的混凝土有利于热处理/热轧带肋高强钢筋抗压强度的充分发挥。4.1.2 采用热处理/热轧带肋高强钢筋时,混凝土强度标准值、设计值及相关技术性能指标应按混凝土结构设计规范GB5OOIO-2OIO及4混凝土结构通用规范GB55(X)8-2021的规定采用。4.2 钢筋4.2.1 本规程的高强钢筋屈服强度标准值分别为630Nnm2和660Nm11r.包含热处理/热轧带肋高强钢筋,相关要求应符合木规程附录A的规定。【条文说明】4.2.1热处理/热轧带肋高强钢筋的横肋间距在钢筋混凝土用钢第二部分:热轧带肋钢筋GB1499.2-2018对钢筋外形要求的基础上进三了优化。骗制组针外形优化后的热处理/热轧带肋高强钢筋与混凝土的粘结锚固性能开展了大批量拉式粘结试验和梁式粘结试验。长安大学完成的63个梁式粘结锚固试验及93个拉式黏结锚固试舲,河北工业大学完成的132个拉式粘结锚固试骏和江西省拢筑材料工业科学研究设计院完成的405个折式粘结锚固试验均表明:钢筋横舫间距在GB"1499.2的基础上增大0.35.5倍,可小幅提升纲筋与混凝土的粘结强度;将节省的钢筋横助用量补充进钢筋基圆,可在保证钢筋公称直径不变的前提下增大内径,进一步提升钢脩力学性能。参照本规程应用的热处理/热轧带助高强铜斯应满足本规程附录A的相关要求。4.2.2 热处理/热轧带肋高强钢筋的强度标准值应具有不小于95%的保证率。【条文说明】4.2.2混凝土结构通用规范GB55008-2021第2.0.4条对钢筋标准强度的保证率的相关要求本规程逐段执行。4.2.3 热处理/热轧带肋高强钢筋的屈服强度标准值、极限强度标准值、弗性模量和最大力总延伸率限值应按表4.2.3的规定选用。1.15,对于热处理/热轧带肋高强钢筋仅用作箍筋的束混凝土,不用作受剪、受扭和受冲切计算时,其钢筋强度不应受360NmnF的限制。东南大学完成的9根配置热处理/热轧带副尚强制筋的思凝土柱偏心受压试骏,长安大学完成的17根大偏心受压柱试验,河北工业大学完成的8根偏心受压柱试验,以及西安速筑科技大学完成的Il根小偏心受压柱试验结果均表明.配置T63/E/G®.T63E/E/G15尚强制筋的偏心受压柱受压凯筋在试件中能够屈服。逋过试验研究、理论分析和对相关已有成果的借至,T63/E4*、T63E/E/G*:高强钢筋的抗压强度设计迪4取值545MPa.T6®G®、T6E®G®高强纲符的抗压强度设计值4取值570MPa,与抗拄强度设计值相同。对于钢筋混凝土柱类构件.理想的轴压构件几乎不存在,理论上存在此类构件内力在外荷载变化过程中,在从偏压向轴压过渡的过程中,构件承载力可能存在突降,这对高强钢簿偏于不安全。因此为弥补可能的不安全因素,本规程要求当设计考虑受压钢筋作用时,纵筋直径不应小于16mm且间距不应大千200mm:箍筋直径不应小于8mm、间距不应大于20Omm且箍解强度等级与纵簿一致;除边长大于600mm的柱外,箍筋肢距不应大于2(X)mnu通过限制纵筋直径,箱筋间距及肢型以提高构件的配筋率和对混凝土的约束影响,减小对构件承载力产生的不利影响。4.2.5 热处理/热轧带助高强钢筋动荷战作用下强度设计值可按本规程表4.2.4规定的强度设计值乘以钢筋强度综合调整系数1.1后取用.【条文说明】4.2.5¥人民防空地下室设计规范GB50038-2005第4.2.3条规定,动荷载作用下材料假度设计值等于静荷战作用下材料强度设计值乘以动有载作用下材料强度综合调整系数。编制组针对热处理/热轧带肠高强钢筋及相关钢筋混凝土构件开展了钢筋动态力学性能试脸,梁、板构件静.动载受有性能试验,以及板构件抗接触爆炸性能试骏,根据总参工程兵国防工程设计研究所出具的报告,T63/E/Ga.T63E/E/G®.T6RGT6日E/G81热处理/热轧带助高强钢筋材料媒合调整系数取1.U4.2.6 结构抗倒塌设计中的受力钢筋强度设计值可按本规程表4.2.3中的钢筋极限强度标准值Afk取用。当进行偶然作用下结构防连续倒塌的验算时,在抗力函数的计算中,热处理/热轧带肋高强钢筋强度取本规程表423中的钢筋极限强度标准值&k。【条文说明】4.2.6'混凝土结构设计规范GB5(X)1()-20103.6.3条提出了结构防连较倒塌设计的材料强度取值,对热处理/热礼带肋高强纲筋的强度可充分利用。4.2.7 当进行钢筋代换时,除应符合设计要求的构件承载力、最大力总延伸率、裂缝宽度验.算及抗震规定外,尚应满足母小配筋率、钢筋间距、保护层厚度、钢筋锚固长度、接头面积百分率及搭接长度等构造要求。【条文说明】427钢筋代换除应满足等强代换的原则外.尚应综合考虑不同钢筋牌号的性的差异对裂绫宽度验算、最小配筋率、抗震构造要求等的影响,并应满足钢筋向距、保护层厚度、锚用长度、搭接接头面积百分率及搭接长度等的要求。附录A混凝土结构用热处理/热轧带肋高强钢筋技术要求A.1铜筋的主要技术要求.l.l钢筋的牌号和化学成分应满足下列要求:I钢筋的牌号、化学成分和碳当量(熔炼分析)应符合A.ll的规定。根据需要,钢种还可加入V、Nb等元素。«A.1.1M筋的化学成分和破当,晨值牌号化学成分(质量分数)碳当贵(%CSiMnPS不大于T63/HG0、T63EG0.280.801.6()0.0350.0350.58T63G、T6EEG注:T63gGT63E®G。、T6EB、T6E4火是透介的巾伸产品的多个实例.给出这信息.是为了方便6斓程使用衣,并不表示对这些产拈的认可,2-当fitJ百分比)值可按下式计算:碳Wj=C的含瞅+空+C向i+V”。含量+半产3制中铜的残氽含量不应大于0.30%,其总Ift不大于0.60%.经需方同意.铜的残余含设可不大于0.35%.4铜的缸含浆应不大于0.012%,供方如能保证可不作分析.钢中如有足协数学的氯站合元本,含赳量的限制可适当放宽。5捌筋的化学成分允许偏差应符合4期的化学成分允许偏曲AGB,T222-2006的现定.碳当1.1C,”的允许偏空为+0.03%.1.2钢筋的力学性能应满足下列要求:交货状态的力学性能应符合表A.1.2的规定。表A.1.2交贷状态的事筋力学性能特征值牌号Rd.<MPa>R,(MPa)A<%)(%)不小于不大于T63/E/G*630790157.5T63E/E/G®9.01.251.50T&E/G®6608207.5T6EE1Gl9.01.25130注:1.A为,钢前混取EIIIW钝:部分:热轧帝购钢筋3GB,T)499.2-2018中钢筋的斯后仲氏率:AlI为£纲鲂混;上川IW第二部分:热M带肪用好3G&T14992-2018中憎筋的城火力总过伸率,即本址程中钢前的火大力总妣伸率父为钢道实测抗拄强ISty为锵的度测屈服强度.2.T6&BGAT63HWGlT6EG.T6Eti1是近合的市代产品的多个实例.的出达估息是为了方便本规程使用H,并不发东对这些产品的认可.A.1.3工艺性能应满足卜.列要求:1弯曲性能应符合表A.1.3的规定。按表A.1.3规定的弯曲压头直径弯曲180"后,钢筋弯曲部位表面不得产生裂纹。2反向弯曲性能应满足卜.列要求:a)根据需方要求,钢筋可进行反向弯曲性能试验:b)反向弯曲试脸的弯曲压头直径比弯曲试验相应增加一个钢筋直径:c)反向弯曲试验:先正向窍曲9(后再反向弯曲经反向弯曲试验后,钢筋受弯曲部位表而不得产生裂纹.表A.1.3的筋的弯曲性能牌号公称Il径(nm)弯芯宜径T63/E/G巴T63E/E,'G®6-256dT6EEgT6/E/G28-32IdA.I.4钢筋的机械连接的质量检验与验收应符合相关行业标准的规定。1公称直径不小于16mm的受力钢筋机械连接推荐采用制助滚丝直螺蚊套简连接。2钢筋机械连接接头应根据极限抗拉强度、残余变形、最大力下总伸长率以及蛊应力和大变形条件下反贪拉压性能分I级、H级、山级三个等级。31级、H级、川级钢筋机械连接接头应能经受规定的高应力和大变形反发拉压循环,Il在经历拉压循环后,其实测极限抗拉强度应符合表A.1.4的规定。表A.1.4接头的实费横限抗拉啦接头等徼1级Il级川级接头实测极限抗拉强度过,:2人蝌筋拉断:或£,21.M)(连接破坏2,25注,I次中/;II为钢筋极双轨拉强度如准侑为纲筋I#M必度标准值,2连接件破焯折断于食管.食筒想向开裂或铜籍从套管中拨出以及共也形式的连接组件破坏,4I级、H级、HI级钢筋机械连接接头变形性能应符合,钢筋机械连接技术规程3JGJ1072016的相关规定,A.I.5钢筋外形如图A.1.5所示,尺寸、重量、允许偏差及表面明量应符合£钢筋混凝土用钢第二部分:热轧带肋钢筋GB/T149922018的规定,外形应符合表A.1.5的规定。*A.1,5皓处理/皓轧带助高强纲筋外形单位;mm公称径d内'Idt横肋高纵肋I"1:It(不大于)横肋宽h纵肋宽a间距/横助末端最大间隙(公称周长的10%弦长)公称尺寸允许M;公称尺寸允许偏差公称尺寸允许偏差65.8±0.30.6±0.30.80.41.06.0±0.51.8S7.7±0.40.8+0.4-0.31.10.51.58.32.5109.61.0±0.41.30.61.510.53.11211.51.2÷0.4-0.51.60.71.512.03.71413.51.41.80.81.813.54.31615.51.51.90.91.815.05.01817.41.6+0.52.01.O2.015.05.62019.4±0.51.72.11.22.015.0±0.86.22221.41.9±0.62.41.32.515.86.82524.32.12.61.52.518.87.728273±0.62,22.71.73.018.8±1.08.63231.12.4+0.8-0.73.01.93.021.09.93635.12.6+1.0-0.83.22.13.522.511.14038.9±0.72.9±1.13.52.23.522.512.45048.9±0.83.2±1.23.82.54.024.015.5注1:纵助斜角。为(-30'.注2:尺寸%为替考数据.注入MF对月牙纹带肋钢的与混凝土粘结锚网破焯特征的分析,主编小位在,钢的混发上用铜第2却分I热孔带肋做筋GBT1499.2-2018的或砒Hf)火了新不妁处理J热北带肋舟强俏的的横肋间却/.对应不同公称宜径的钢筋,其横财间距/靖大妁0.”).5侪.dl钢筋内径;«横肋斜用:h横肋高度:BA.13辆筋表面及或面形状一横肋与轴战夹«一双肋顶宽:Ai-纵肋高度:/一横肋间矩:6一纵肋斜角:b横肋顶宽。A.2钢筋的应用技术条件和检骐项目A.2.I为确保混凝十.结构用高强钢筋的质量,正确评价配理热处理/热轧带肋钢筋的混凝土结构和构件的性能,应采用£混凝土结构试验方法标准GB/T5OI522O12中规定的试验方法进行相关的实验室试购。实验室试效应根据R验目的不同采取相应的标准试验方法,配置高强钢筋的混凝土结构和构件应进行下列实验室试5佥:a)梁式粘结锚固性能试验、拉式粘结锚固性能试验:b)梁构件正截面受当性能忒验、斜截面受剪性能试验:O柱构件轴心受用性能试验、偏心受压性能试验:d)柱构件抗震性能试验.实验室试脸结果应符合相关国家强制性标准的要求,并经批准标准的建设行政主管部门或其上级有关主管部门审定后,方可使用,以保证高强钢筋在工程结构中的安全应用。A.2.2应时配置而强钢筋的混凝土结构进行原位加载试验,通过试验对计算模型或设计参数进行复核、验证或研究其结构性能和设计方法。原位加栽试故应符合卜.列要求:a)进行原位加载试脸的工程建筑面积不低于600OnR原位加载试验宜采用短期静力加载试验的方式进行结构性能检验;b)原位加载试验应对受检结构的梁、板、柱等构件的钢筋应力、挠度、裂缝宽度等进行量测:O原位加教试验应分为使用状态试验和承载力试验。原位加载试验结果应满足相关国家强制性标准的要求,并经批准标准的建设行政主管部门或其上级有关主管部门审定后,方可参照本规程进行设计、施工。A.2.3高强钢筋应进行人防工程应用研究,并获取国家人防主管部门出具的可应用于人防工程中的鉴定证书方可参照本规程进行设计、施工。人防工程应用研究应包括下列试验研究:a)钢筋动态力学性能试验:b)梁、板构件群、动数受考性能试验:c)板构件抗接触爆炸性能试验.A.2.4每批钢筋的检验项H,取样方法和试5金方.法应符合表828的规定。衰.2.4取样方法和Klft方法序号检验项目取样数埴取样方法试验方法I化学成分(熔炼分析)1CB/T20066GBT223、GBrr4336、GB.T20123GB.T20124、GBT201252拉伸2任选两根钢筋切取GB1T28900、GBT228、GB.T1499.23穹曲、反向弯曲2任选两根钢筋切取GB.T28900GB/T232、GB.T1499.24佥相组织2不同根(盘)钢筋GBT13298、GBTI切取1499.25疲劳试验GB.T289(X)6连接性能GB55008、JGJ18JGJ1077尺寸逐支GB-T1499.28表面逐支目视9策最偏差GBT1499.210晶粒度2任选两根IM筋切取GBT6394注1I.时F化学成分的试验方法优先采用GBT43J6,对于化学分析拮果行争议时.忡族优咬应按GBI233相关要求进行.2.热处理/热M带叨四强钢鲂枳次使用应健供金相HI织与连接性饶的检测报告.A.3试验方法A.3.1拉伸、弯曲、反向弯伸试验应满足下列要求:I拉伸、弯曲、反向弯曲试验试样不允许进行车削加工。2计算钏筋强度用截面面枳采用公称横截面面积。3段大力总延伸率6gt的检验,按本规程表A24的规定,采用也金属材料拉伸试验第I部分:室温试验方法GB/T228.I-202I的有关试验方法。4反向弯曲试验时,经正向弯曲后的试样,应在100t温度卜.保温不少于30min,经自然冷却后再反向弯曲.当供方能保证钢筋经人工时效后的反向弯曲性能时,正向弯曲后的试样亦可在室温下直接进行反向弯曲。A.3.2尺寸测量应满足卜列要求:1带肋钢筋内径的测量精确到0lmm.2带肋钢筋纵肋、横肋高度的测量采用测fit同一截面两侧纵肋,横肋中心高度平均值的方法,即测取钢筋最大外径,减去该处内径,所得数值的一半为该处肋高,应精确到0.1mm。3带肋钢筋横肋间距采用测量平均肋距的方法进行测量。即测取钢筋面上第1个与第Il个横肋的中心距离,该数值除以IO即为横肋间距,应精确到O.ImmoA.3.3重量偏差的测量应满足卜.列要求:1测量钢筋重量偏差时,试样应从不同根钢筋上随机截取,试样数量不少于5支,每支试样长度不小T500mn,长度应逐支测量,应精确到Imm“测量试样总Ili域时,应精确到不大于总重量的1%。2钢筋实际重量与公称重量的偏差()按公式(A.3.3)计算:X100(A.3.3)试样实际总重fit-(试样总K度X公称正Iit)试样总长度X公称亚狄A.3.4检验结果的数值修约与判定应符合£治金技术标准的数值修约与检测数值的判定原则YBrro81-2013的要求。A.4检验规则A.4.1钢筋的检脸分为特征值检验和交货检验.A.4.2特征值检验应满足下列要求:1特征值检验适用于卜.列情况:a)供方对产品质量控制的检验:b)需方提出要求,经供需双方协议一致的松脸:c)第三方产品认证及仲裁检验。2特征值检验应按钢筋混凝土用钢第2部分:热91带肋钢筋GBrr1499.2-2018的规定进行。A.4.3交货检验应满足下列要求:I交货检盼适用于钢筋验收批的检验。2组批规则应满足卜.列要求:a)钢筋应按批进行检查和验收,每批由同牌号、同炉舞号、统规格的钢筋组成.每批定员不大于60U超过601的部分,每增加401(或不足4(X的余数),增加一个拉伸试验和一个弯曲试验试样:b)允许由同一牌号、同一冶炼方法、同一浇筑方法的不同炉罐号组成混合批,但各炉城号含碳量之差不大于002%,含镭显之差不大于015%。混合批的重St不大60%3钢筋检骐f项目和取样数量应符合本规程表A.2.4和A,4.3条第2款a)的规定。4各检验项目和检验结果应符合本规程第A.1节的有关规定。5钢筋的匆5佥与判定应符合钢及钢产品交货的一般技术要求GBfT17505-2016的规定.6钢筋的交货状态,其金相组织主要是铁素体加珠光体,不得有影响使用性能的其他组织,如基圆上不得出现回火马氏体组织等。A.5包装、标志和质证明书及订货热处理/热轧带肋高强钢筋的表面标志应符合下列规定:I钢筋应在其表面轧上牌号标志和公称直径富米数字,尚应符合GB/T1499.2-2018标准中的相关规定。2钢筋牌号以阿拉伯数字加英文字母或钢筋符号表示:44T63/E/G®,T63E/E/G®"分别以"T63、T63E"表示。mT6HVG®,T6E/EQ®分别以T6、T6E”表示:公称直彳仝14mm及以上规格“T63/E/G®、T6,RGfi"和"T63E/E/G”、T6E/E/G。'”钢筋分别以“OT''和"OrE”表示。厂名以汉语拼音字头表示,公称直径亮米数以阿拉伯数字表示。3标志应清晰明/,标志的尺寸由供方按钢筋直径大小作适当规定,与标志相交的横肋可以取消。引用标准名录1. G混凝土结构设计规范GB5(X)10-20102. £建筑抗震设计规范3GB5(X)11-201()3. £人民防空地下室设计规范GB5OO38-254. 混凝土结构工程施工质量验收规范GB50204-20155. 6混凝土结构工程施工规范GB50666-20116. 工程结构通用规范BGB55(X)1-20217. G建筑与市政工程抗震通用规范GB55002-20218. £混凝土结构通用规范GB558-2O2I9. £建筑结构可靠度设计统标准GB50068-201810. G标准化工作导则一第I部分:标准化文件的结构和起草规则GBfT1.1-202011. £钢
