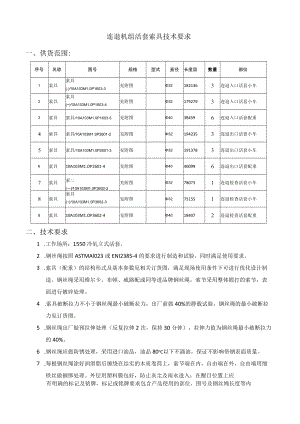

连退机组活套索具技术要求供货范围.docx

连退机组活套索具技术要求一、供货范围:序号名称图号规格型式直径长度皿数量部位1索具索具(-)10A103M1.0P1603-3见附图321821363连退入口活套小车2索具索具()10A103M1.0P1603-4见附图321792793连退入口活套小车3索具索具/10A103M1.0P1603-5见附图40384596连退入口活套配重4索具索具10A103M1.0P2601-2见附图321942353连退出口活套小车5索具索具/10A103M1.0P2601-3见附图321913783连退出口活套小车6索具10A103M1.OP2601-4见附图40400996连退出口活套配重7索具索二()10A103M1.0P3602-2见附图32780731连退检查活套小车8索具索具()10A103M1.0P3602-3见附图32751551连退检查活套小车9索具10A103M1.OP3602-4见附图40184072连退检查活套配重二、技术要求1 .工作场所：1550冷轧立式活套。2 .钢丝绳按照ASTMAl023或ENI2385-4的要求进行制造和试验，同时满足使用要求。3 .索具（配重）的结构形式及基本参数见相关订货图，满足现场使用条件下可进行优化设计制造。钢丝绳采用维尔卡、布顿、威路配或同等进品牌钢丝绳。索节采用整体锻打的索节，表面进行镀锌处理。4 .索具破断拉力不小于钢丝绳最小破断拉力，出厂前做40%的静载试验，钢丝绳的最小破断拉力见订货图。5 .钢丝绳出厂做预拉伸处理（反复拉伸2次，保持30分钟），拉伸力值为钢丝绳最小破断拉力的40%。6 .钢丝绳应做防锈处理，采用进口油品，油品80以下不滴油，保证不影响带钢表面质量。7 .每根钢丝绳涂好润滑脂后缠绕在结实的木质卷筒上，索节端在内，自由端在外，自由端用细铁丝做捆绑处理。外层用塑料膜包好，防止灰尘及雨水进入；在醒目位置上应有明确的标记及铭牌，标记或铭牌要求包含产品使用的部位、图号及钢丝绳长度等内容。8 .提供钢丝绳维护使用手册，维护手册应至少包括以下内容：钢丝绳的正确使用方法、维护保养方法及报废标准。9 .卖方承诺其提供的以上索具备件在买方正常维护下，一次上线无故障寿命时间不低于1年或过钢量70万吨。如达不到以上质量合格标准，卖方负责免费更换（包括运输），更换期间赔偿买方停机费用2000元/天。买方不排除索赔由备件质量损坏带来的恶性事故引发的其它直接和间接损失。10 .质保期：钢丝绳装机运行12个月或出厂后18个月，以上两种保证期以先到的时间为准，产品质量实行三包：包修、包换、包退。注：由于本次招标的索具属特别关键备件，请各投标方务必在实地考察冷轧索具工况后，实施本索具的投标报价。安钢冷轧有限责任公司
