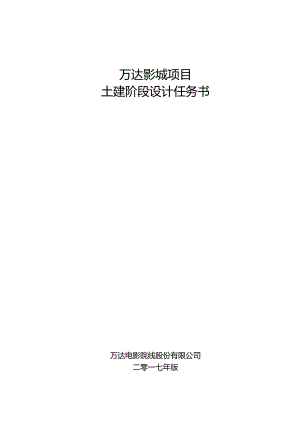

万达影城土建阶段水暖设计任务书.docx

万达影城项目土建阶段设计任务书万达电影院线股份有限公司二零一七年版1 .空调及通风1.1 概述本任务书为万达院线企业设计标准，设计院在设计全过程中还应自行遵守国家最新的规范、标准及技术要求，并符合项目所在地的条例和法规。此设计任务书主要针对非万达广场的影城项目，万达广场配建影城项目可参考其中有关内容进行设计。1. 2设计依据1.1.1 租赁合同约定的建筑设计方案1.1.2 万达院线提供的设计要求1.1.3 相关专业提供的设计资料1.2.4暖通专业有关的国家规范，适用的规范条目包括但不限于如下:(JGJ58-2008)电影院建筑设计规范民用建筑供暖通风与空气调节设计规范(GB50736-2012)(GB50189-2015)公共建筑节能设计标准全国民用建筑工程设计技术措施(暖通空调动力)(2009)全国民用建筑工程设计技术措施节能专篇暖通空调动力(2007)通风与空调工程施工规范(GB50738-2011)通风与空调工程施工质量验收规范(GB50243-2016)(GB50275-2010)(GB50118-2010)(GB500162014)(DBJ08-88-2000)(GB50246-2013)(GB50126-2008)(GB50185-2010)(GB50981-2014)(JGJ174-2010)(2008年版)制冷设备、空气分离设备安装工程施工及验收规范(GB50274-2010)风机、压缩机、泵安装工程施工及验收规范民用建筑隔声设计规范建筑设计防火规范民用建筑防排烟技术规程工业设备及管道绝热工程设计规范工业设备及管道绝热工程施工规范工业设备及管道绝热工程施工质量验收规范建筑机电工程抗震设计规范多联机空调系统工程技术规程建筑工程设计文件编制深度规定各省市现行的各种相关规范1. 3设计图纸深度要求设计文件应包括：1）图纸目录；2）设计及施工说明；3）图例、空调通风设备材料表；4）影城空调风系统平面图、影城空调水系统平面图、影城消防排烟系统平面图、影城屋面空调平面图、影城空调冷热源系统原理图和平面图、空调机房详图；5）暖通空调设备安装标准示意图；6）放映机散热排风系统标准示意图；注：其中图纸必须以国家建筑制图标准为基础绘制，满足国家设计文件制图深度标准，做到完整、准确、清晰，且经过校审无误（规范无误、技术要求合理无误、实际使用无误），并顺利通过万达院线与政府要求的图纸审核。暖通图纸具体内容如下：暖通图纸（设计院提供）（包括但不限于）序号图纸名称比例图幅备注1图纸目录无2设计说明、施工说明、图例无3暖通空调设备材料表无4各层空调风系统平面图1:1005各层消防排烟平面图1:1006各层空调水系统平面图1:1007空调冷热源系统平面图1:50（含锅炉房、换热站）8空调冷热源系统原理图无（含锅炉房、换热站）9空调水系统原理图无10空调风系统原理图无11通风与防排烟系统原理图无12暖通空调自动控制原理图无13空调机房平、剖面图（大样图）1:50各管道相对位置及标高14安装详图1:50放映机散热排风系统详图应当指出的是，若图纸在局部区域无法完整体现，须提供局部详图。另外，要求在各平面图、系统图中图示出各相关细部施工安装详图。1.4设计范围1.4.1空调/采暖系统包括影城全部范围（不限于）：观众厅（影厅）、影城大堂、VIP休息室、影城售卖区、观影走廊、放映机房（放映通道）、空调机房等功能辅房、办公区、库房、卫生间、首层服务区等的空调/采暖系统的设计。1.4.2通风及防排烟系统包括影城全部范围（不限于）：观众厅（影厅）、影城大堂、VIP休息室、影城售卖区、观影走廊、放映机房（放映通道）、空调机房等功能辅房、办公区、库房、卫生间、首层服务区等的通风及防排烟系统的设计。1. 5设计参数1.5.1室外空气计算参数根据各不同地区，标明其地理位置（经纬度）、空调室外计算干/湿球温度、相对湿度、通风室外计算干球温度、室外平均风速及主导风向等。1.5.2室内空气设计参数可以参考下表进行设计计算：万达电影院线空调及通风设计要求序号区域夏季冬季新风量备注温度().相对湿度（%）温度（）相对湿度（%）(m3h人)1观众厅（影厅）2555-7020二3020独立全空气系统，每厅独立机械排风兼排烟（配设消防补风）2影城大，电2455-70203020独立全空气系统或风机盘管+新风，机械排风兼排烟（配设消防补风）3VIP休息室：2555-7020三3020风机盘管加新风4影城售卖区2555-7020芸3020设置风量为不小于250011fh的爆米花机排油烟系统（含排油烟风机和油烟净化器），售卖区有局部吊顶应设空调送风。5小卖设备间2655-702030/小卖设备间设2匹分体空调，要求排风（库房内有发热量较大的制冰机等设备）6观影走25W70%20M30%20风机盘管加新风系统，机械排烟廊7放映机房（放映通道）2670%18三30%/风机盘管加新风，单独考虑放映机散热排风措施，机械排烟。散热排风补充新风量按不小于观众厅数X100on>h计算。8办公区2670%2030%50风机盘管加新风9设备间/弱电机房、小卖配电间设单冷分体式空调（1.5匹/1匹）和机械排风；强电间设机械排风10卫生间2670%18工30%/观众层卫生间设风机盘管，员工卫生间不设风机盘管。机械排风（换气次数不小于15次h,应直排室外。）11库房2670%18叁30%/机械排风，换气次数不小于6次/h。非影厅下方且面积大于12k的库房设风机盘管12垃圾间/机械排风（换气次数不小于15次h,直排室外。）13眼镜间/机械排风（换气次数不小于6次h,直排室外。）14更衣间2670%18工30%/机械排风（换气次数不小于6次h）备注:1、 办公区包括：综合办公室、营运办公室、财务和现金办公室、员工更衣室、员工休息室、放映办公室、值班经理室、会议室、培训教室等。其中员工更衣室、会议室、培训教室需设排风。2、影城范围内的卫生间内、观众层走廊和放映通道放映机附近区域应设置风机盘管。1.6空调系统1.6.1影城空调冷热源：1.6. 1.1租赁合同约定由业主方提供空调冷热源时：必须考虑影城区域设置单独的空调主机或提供独立的冷热水路由，以满足本业态的延时营业需求（早9点晚12点，特殊情况时到凌晨2点或通宵场）。1.6.1.2租赁合同约定由万达院线负责风冷空调主机的采购安装时，由业主设计院联系万达集采库供应商进行空调主机设计选型,业主单位须按照主机运行重量和外形尺寸等参数完成主机结构基础的设计和施工。空调主机选型只能按“开利”或“格力”品牌设计。注：寒冷及严寒地区必须执行1.6.1.1条，即必须由业主方提供热源。1.6.2空调末端系统1.6.2.1租赁合同约定由万达院线负责空调机组的采购安装时，由业主设计院联系万达集采库供应商进行空调机组和风机盘管等末端设备的设计选型，业主单位须按照空调机组的运行重量和外形尺寸等参数完成空调机房内设备基础的设计和施工。空调机组、新风机组和风机盘管选型只能按“约克”或“格力”品牌设由每个观众厅（影厅）应设独立的单风机全空气空调系统，空调送风机变频控制，同时为观众厅设置排风机，排风量不小于空调机组新风量的60%（观众厅内排风口和排风管可与消防排烟系统共用）。空调机组的设计送风量要用换气次数进行校核。空调风管进出观众厅墙处应设置70度防火阀，进出观众厅的空调风管上应分别设2节消声器、消声弯头或者消声静压箱。普通观众厅（包括X-1.AND厅）的空调机组机外余压不宜小于400450Pa,杜比厅、IMAX影厅的空调机组机外余压不宜小于500550Pa°影厅（注：包括杜比厅、IMAX影厅）内空调系统的气流组织形式为上送上回，观众厅内的空调送风口距地净高大于6m采用350三400mm旋流风口，小于6m采用350mm400mm圆形散流器。观众厅内所有风口均采用黑色哑光，宜采用成品喷塑风口。现场对风口内软连接及外部可见部分风管内壁现场喷黑处理，确保从影厅地面看风口内部无反光。观众厅内风口尺寸均按600mm的模数选取，所有风口距银幕距离不小于4m。1.6.2.2影城大堂为建筑挑空区，应采用独立的单风机全空气空调系统，空调送风机变频控制，空调机组设置初效、中效过滤器。如影城大堂单层非挑空，可采用风机盘管+集中新风的空调系统。影城大堂设置排风机，排风量不小于空调机组新风量的60%（影城大堂排风口与排风管可与消防排烟系统共用）。挑空大堂的空调送风口距地高度超过6m应采用旋流风口，单层大堂空调送风口可选用方形散流器或条形风口等型式，可配合内装确定最终空调送风口型式。影城挑空大堂的全空气空调机组机外余压应为500550Pa01.6.2.3观影走廊、放映通道等区域采用风机盘管加新风系统，新风机组设初、中效过滤段。放映走廊只在每个放映机附近和员工卫生间门口设置制冷量不小于7KW的风机盘管。观影走廊新风机组风量按舒适性空调系统确定，放映通道为放映机散热排风系统补新风量按100Om3/hX影厅数量确定（杜比厅、IMAX放映机房补新风单独设置）。当普通影厅采用独立放映机房时，可采用新风承担房间内冷负荷，放映机房内不再设置独立空调设备。1.6.2.4IMAX放映机房设2台制冷量为IOkW的分体空调+（单独设置的）新风机组，新风量为2000m3h,新风机组内配设初效、中效过滤段。应考虑分体空调室外机和冷媒管安装条件。1.6.2.5杜比放映机房设2台制冷量为IOkw的分体空调+（单独设置的）新风机组，新风量不小于4500m3h,新风机组内配设初效、中效过滤段。应考虑分体空调室外机和冷媒管安装条件。1.6.2.6影城办公用房采用风机盘管+新风的空调系统。1. 6.2.7影城区域的空调通风防排烟系统风口布置，应配合内装吊顶形式综合考虑装修吊顶完成面的视觉效果，避免风口位置和型式对吊顶造型美观性的破坏。如VIP休息室内如设有排烟风口，宜在墙角或不显眼的位置处设置，此类问题由暖通专业设计师与内装设计综合确定，此处不再赘述。注意：空调设备选型设计过程中要将所有空调主机所带空调末端设备的总制冷量与空调主机制冷量进行比较，“末端总制冷量”/“空调主机制冷量”的数值应在合理范围。1.7 通风及防排烟系统1.7.1 每个观众厅应设独立的排风机和独立的消防排烟风机（注：不可跨厅共用排风/排烟系统，避免厅间管道串音），排烟风机的排烟风量应按观众厅建筑而积乘以90m3h或按13次/h的换气次数计算，取其较大值确定。各观众厅对应消防排烟系统应设置消防补风系统，补风量不小于排烟风量的50%。观众厅内的排烟和排风共用风道时，排风机吸入端应设置70防火阀，排烟风机吸入端应设280C防火阀，并应在排风/排烟风机出口端设置止回阀。1.7.2 长度超过20m的观影走廊和放映通道应按防火分区设置消防排烟系统，每个防烟分区内设置排烟口，走廊内应尽量少设挡烟垂壁。影城范围内净空高度大于6m的区域，不划分防烟分区，设置独立的消防排烟和对应的消防补风系统。影城大堂如果单层设置，且与观影走廊同一防火分区，可共用消防排烟系统。1.7.3 卖品部须预留爆米花机的排油烟系统，排油烟风量不小于2500m/h,排油烟系统配设排油烟风机和油烟净化器，排油烟管道所设防火阀动作温度为150。排油烟风机和油烟净化器应在屋顶设置。1.7.4 放映通道和放映机房应对应放映机分别设置放映机的散热排风管道，其中杜比厅放映机房、IMAX放映机房应预留2个放映机散热排风管。（做法详见万达院线相关标准图）。1.7.5 4.1当放映通道/机房上层为室内空间，不具备放映机排风散热管直通室外的建筑条件时，可在放映夹层设置单独的机械排风系统将多个观众厅的放映机排风散热管串接排出。（散热排风管最多不宜串接超过4个观众厅），每个放映机排风支管的散热排风量按100Om：'/h计算；1.7.6 4.2当放映通道/机房上层为室外,每组放映机可在屋面顶板预留1个直径为300mm的排风散热钢管。1.7.7 杜比影厅的AVP入场通道内设置有多台投影仪，需要设置一套排风系统实现散热排风，可采用一台排风量为1000m3h的低噪音管道风机接风管排至观影走廊开敞吊顶区，或者在投影仪安装条形区域的两侧分设低噪音排气扇，每台排风扇的排风量按每台投影仪不小于150m3h设置，排风管排至观影走廊开敞吊顶区。1.7.6卫生间、清洁间、垃圾间应设机械排风，换气次数不小于15次h,卫生间排风口数量按蹲便器数量N确定（如蹲便器为偶数，排风口数量为N/2,蹲便器为奇数,排风口数量为（N+D/2。排风口按均匀、美观的原则在蹲便器顶部设置）。1.7.8 小卖设备间、小卖库房、小卖配电间、观众厅下库房、眼镜间和强弱电间均需设置机械排风系统，换气次数不小于6次/h。1.7.9 8IMAX放映机房和杜比放映机房应配设七氟丙烷气体灭火系统的事故后排风系统，并在放映机房外墙或疏散通道隔墙上设自动泄压口。事故排风量不小于12次，事故排风口距地面距离应不大于净高的1/3,泄压口设置位置应大于净高2/3,手控装置面板应设置在机房外紧邻门口位置。1.7.10 4D影厅的设备机房内的排风换气次数不小于12次h°1.8 风管1.8. 1所有土建风井应有镀锌钢板作内衬，其风管风速宜6ms°1.8.2 影城范围内的空调、通风及消防排烟风管均采用镀锌钢板，风管采用矩形风道，宽高比在4：1以内，且风管高度（净尺寸）不宜大于500mm。1.8.3 影城范围内净空高度6米时，散流器喉部风速宜取2'3ms;净空高度工6米,旋流风口喉部风速宜取33.5mso1.8.4 观众厅内风管采用镀锌钢板风管，管道风速宜6ms;观众厅送风温差不宜超过10度。风道设计应尽量使各支风道阻力不平衡率10%。1.8.5 风道应避免突然扩大与突然缩小，要保持扩大角在20'以内，缩小角在60°以内。弯管不宜骤变，曲率半径R=1.25倍风道直径（或长边），曲率半径小的弯管，应设导流板，以减少阻力。风管改变方向、变径及分路时，要用弯头、渐扩（缩）管、三通等管件连接，如必须采用箱式管件时，其断面风速要小于1.5mso1.8.6空调风系统和通风系统的风量大于100OOm3/h时，风道系统单位风量耗功率（Ws）不宜大于下表数值：系统形式Ws限值机械通风系统0.27新风系统0.24商业、酒店建筑全空气系统0.301.8.7 风机入口与风机出口连接，应有大于风口直径的直管段，当弯头与风机入口距离过近时，弯头内要加导流叶片。1.8.8 风管穿越空调机房、电气房间、防火墙、变形缝或楼板时，须设防火阀。1. 8.9风井和外墙防雨百叶应与建筑师协调预留最佳位置。1.8. 10管道交叉处理：当风管之间交叉时，应适当放扁，但不应改变截面面积；当空调水管、给排水管、消防管与风管交叉时，应按“小管让大管、支管让主管、有压管让无压管”的原则来处理。1.8.11为方便风量调节和风量平衡，在风管适当位置应安装风量调节阀。1.8.12风管穿隔音墙时应严密封堵，避免空调机组噪音进入观众厅（要求有详细节点做法图）。1.8.13影厅内和放映夹层走道的排烟口外形尺寸应按600mm的模数选取，颜色为黑色哑光。1. 9空调水系统1.9. 1空调水系统的布置原则：1.9. 1.1系统应具有足够的输送能力，经济合理的选定管材、管径及水泵参数。1.10. 1.2具有良好的水力工况稳定性。1.9.1.3满足部分负荷时的调节需求。1.9.1.4实现空调运行期间的节能运行要求。1.9.1.5便于管理、维修、保养工作。1. 9.1.6水质较差地区应有软化水和循环水水质处理设备。1.2.2 空调水系统采用闭式循环水系统。系统宜用机械循环两管制空调水系统，空调冷水的供水温度一般取7C,供回水温差宜选择5飞；空调热水供水温度一般取60C,供回水温差宜选择IoC。1.2.3 管材：冷冻/采暖水及冷却水供回水管DNW50,用镀锌焊接钢管，50<DN250采用无缝钢管，DN>250采用螺旋焊接钢管；空调冷凝水管采用UPVC塑料排水管。连接：焊接钢管DN32采用螺纹连接，DN>32采用焊接或法兰连接；塑料管采用胶粘连接。1.2.4 通过水力计算后确定空调水系统管径。1.2.5 空调水系统应设置相应坡度，并应在高点设排气阀，低点设泄水阀，便于排出系统的积气及排空系统内存水。1.2.6 对于长度超过40m的供热直管段，要加装伸缩器，在主要设备与重要的控制阀前进水管段应装水过滤器。1.2.7 注意管道由于热胀冷缩产生的推力，选好固定点，作好固定支架。注意机房内管道的减震。所有管道要标明坡度、坡向、保温防冻。1.2.8 冷凝水管设水封，其高度应根据空调箱在运行时机组内外静压差来确定，冷凝水盘的泄水支管沿水流方向应有不小于1%的坡度，冷凝水水平干管不宜过长，其坡度不应小于0.5乐保证冷凝水能顺利排出。1.2.9 空调水系统应设置定压设备，定压点宜设在循环水泵的吸入口处，定压点最低压力宜使管道系统任何一点的表压均高于5kPa以上。1.2.10 空调水系统的补水点，宜设置在循环水泵的吸入口处。补水泵的扬程，应保证补水压力比补水点的工作压力高30kPa-5OkPa。1.10 保温1. 10.1冷冻/采暖水管及冷凝水管采用Bl级难燃橡塑发泡保温材料，保温厚度可参考下表：空调冷水管（612）：水管管径DN2532DN5070DN150DN2200冷凝水管膨胀水箱分集水器保温厚度25mm28mm32mm36m1115mm40mm空调供热管（4060C）水管管径DN2025DN4050DN125DN2150膨胀水箱、分集水器、室外管道保温厚度25mm28mm32mm36mm40mm1.10.2影城范目国内所有消防抖E烟风管、空调风管、静压箱及相关阀件均采用A级不燃无甲醛外带夹筋铝箔的玻璃棉板材保温，保温厚度为50D）m。1.10. 3暴露在室外包括屋顶的空调水管需外包金属保护层。1.11 自动控制为了满足对供热、通风及空调系统的使用要求，保证设计标准下的温、湿度及人体的舒适性指标；节约能源，达到合理的经济技术性能；保证控制设备及受控设备的正常安全运行，保证人员安全和减少操作人员的劳动强度，节省人力，使运行管理方便，维护简单，中央空调系统需设置自动控制系统。1.11.1 自动控制设备应做到手动与自动相结合，就地控制与远距离控制相结合的原则，且当使用就地控制时，远距离不能控制。1. 11.2中央监控系统应包括以下内容：1.2.2. 1设备启停控制、设备及附件的运行状态、故障报警、连锁控制；1.11.2.2主要系统控制参数的监测、显示、记录及远距离设定；1.11.2.3系统的节能控制及能耗记录；1.11.2.4与消防系统的联动。1.11.3空调主机、冷冻/供热循环水泵、冷却水泵、冷却塔除设就地控制开关/屏外,设中央空调自动控制系统，监控系统能够进行设备开关自动控制，自动计算系统负荷，对比制冷主机参数，决定开机台数，以节能运行；能够显示、记录和打印空调主机进出水温度、压力，冷却塔进出水温度，监控各设备的运行状态以及设备事故报警，实现备用泵自动切换，并累积设备运行时间，控制设备优先开启（停止），以保证设备运行寿命一致。I.11.4空调机组的回水管上安装电动调节阀（等百分比调节，24V）,按照空调系统温度传感器反馈值与设定值的偏差，通过改变空调冷热水流量来控制所需送风温度。全空气空调机组以回风温度作为反馈信号，全新风机组以送风温度作为反馈信号。1.1.5. 寒冷和严寒地区冬季使用的空调系统（含新风系统）的热水盘管应采取防冻保护措施，必要时采用下列方法：1.1.6. 5.1设置热媒温度达下限时自动停止风机运行的控制环节,新风入口密闭调节阀的启闭与风机的开停联锁。1.1.7. 5.2空调机组回水管上的电动调节阀先于风机和风阀开启，后于风机和风阀关闭的联锁装置；回水管上的电动调节阀设定最小开度限制，并在空气加热器出水温度达到下限时开大电动调节阀；两管制水系统当冷冻水和供热水流量相差悬殊时，宜根据冷、热水流量分别设置冷冻水换热盘管段和供热水换热盘管段，冬季使用靠近进风侧的盘管段作为加热盘管。两组盘管段分别在回水管段设电动调节阀。1.1.8. .3必要时在空调机组供回水间设末端循环小水泵或空气预热盘管段,预热盘管水路上不设电动调节阀。1.1.9. 风机盘管出水管上安装电动二通阀，通过电动二通阀的启闭来控制室内温度，风机盘管的控制信号由温控器来控制，必须注意二通阀的最大允许关阀压差不应小于0.4Mpa°温控器及三速开关在空调房间内墙面安装，具体位置由电气专业统一确定。1.12 消声和隔振1. 12.1风机及吊顶式空调箱等设备需安装可调节减震弹簧或橡胶垫减振。2. 12.2空调机组、新风机组、通风机进出口设柔性短管，长度为150200mm,采用不燃材料制作。3. 12.3空调箱等设备水管进出口需安装可曲挠橡胶软接头。4. 12.4空调设计应结合室内噪声要求和空调箱、风机各频段的声功率级选择合适的消声设备，或者将噪音大的设备放置到屋顶上，以达到室内噪音的要求；室外设备则应考虑各城市区域环境噪声标准，采用噪音低的设备或采取适当的隔音措施,以达到环保部门的要求。5. 12.5空调送、回风管进出观众厅之前的管段必须加装必要的消声器、消声静压箱或消声弯头，保证管段进入观众厅内时噪音小于45分贝，风口与风管要设软连接,以降低噪音。6. 12.6风管穿空调房间隔墙应做好防火、防水、隔音处理。1.13 其他1 .13.1空调供冷/供热水补水系统应设置计量水表，并具备数据远传功能。2 .13.2吊顶式空调机组冷凝水排水管：横管直径不小于40mm,横管长度不宜超过30mo影城内所有空调冷凝水管不得排至公共卫生间，应就近接至空调机房、小卖设备间、眼镜间、垃圾间、清洁间等房间或有地漏的水暖管井内。1. 13.3高温高湿地区的影城项目，放映机房应考虑设置必要的除湿装置，设计参数根据项目实际要求确定；2.给排水2.1概述本任务书为万达院线企业标准，设计院在设计全过程中还应自行遵守国家最新的规范、标准及技术要求，并符合项目所在地的条例和法规。2. 2设计依据2.2.1租赁合同约定的建筑设计方案2.2.2万达院线提供的设计要求2.2.3给排水专业有关的国家规范，适用的规范条目包括但不限于如下：建筑给水排水设计规范(GB50015-2003)(2009版)全国民用建筑工程设计技术措施-给水排水(2009)给水排水管道工程施工及验收规范(GB50268-2008)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)电影院建筑设计规范(JGJ58-2008)建筑设计防火规范(GB50016-2014)消防给水及消火栓系统技术规范(GB50974-2014)自动喷水灭火系统设计规范(GB50084-2001)(2005年版)自动喷水灭火系统施工及验收规范(GB50261-2005)建筑灭火器配置设计规范(GB50140-2005)建筑灭火器配置验收及检查规范(GB50444-2008)气体灭火系统设计规范(GB50370-2005)气体灭火系统施工及验收规范(GB50263-2007)干粉灭火系统设计规范(GB50347-2004)固定消防炮灭火系统设计规范(GB50338-2003)固定消防炮灭火系统施工与验收规范(GB50498-2009)各省市现行的各种相关规范2.3设计图纸深度设计文件应包括：1）图纸目录；2）设计及施工说明；3）平面图、系统图、卫生间大样图、安装详图;注：其中图纸必须以国家建筑制图标准为基础绘制，做到完整、准确、清晰，且经过校审无误（规范无误、技术要求合理无误、实际使用无误），并顺利通过万达院线与政府要求的图纸审核。给排水图纸具体内容如下：给排水（设计院提供）（包括但不限于）序号图纸名称比例图幅备注1图纸目录无2设计说明、施工说明、图例无3各层给排水消防平面图1:100/1504各层喷淋平面图1:100/1505卫生间大样图1:506给排水系统原理图无7消火栓、喷淋系统原理图无8给排水消防系统安装详图无2.4设计范围1.1.1 4.1影城范围内的给排水系统（观众厅内不应设置消防立管、给排水管及雨水管）。1.1.2 影城范围内的热水系统：小卖设备间、眼镜间和淋浴间应设501.电热水器，VIP休息室吧台和员工休息室应设61.小热宝，公共卫生间手盆数量大于4个应设IO1.小热宝，少于4个应设61.小热宝；1.1.3 影城范围内的消防系统包括但不限于：室内消火栓给水系统、消防喷淋系统、消防水炮系统、七氟丙烷气体灭火系统（IMAX放映机房、杜比放映机房专用）、贮压悬挂式超细干粉自动灭火装置（弱电机房、小卖配电间和强弱电间内专用）、手持式干粉灭火器等。2.5设计标准2. 5.1给水系统独立设置，大商业提供的生活用水总管加水表计量（注：如影城设有外租区，外租区预留给水管和排水管，给水管设置独立计量水表。生活给水压力应满足卫生器具出水压力不小于最低工作压力。3. 5.2小卖柜台、小卖设备间预留一根DN32的给水管,一根DNloO的排水管;外租区预留DN32的给水管和DNlOO的排水管;小卖柜台区地面上应设置1个DN50地漏；员工休息室应设置1个盥洗台盆；眼镜间设置DN25上水、DN50地漏；垃圾间设置DN20上水、DN50地漏；VIP休息室吧台设置DN15上水、DN50下水；员工休息室设置DN15上水、DN50下水；空调机房预留DN15给水管和DN50地漏；弱电机房、独立放映机房和放映走道内均不设置地漏；4D影厅的设备机房内设置DN25的给水和DN50的地漏。所有给排水管道（包括雨水管和卫生间通气管）严禁穿越观众厅内。4. 5.3影城大堂公共卫生间、观影走廊公共卫生间、VIP休息室卫生间、员工卫生间按照内装洁具设计预留给排水管，卫生间如结构降板（降板高度不小于600mm）应采用同层排水，垫层内的排水管材应选用UPVC塑料管粘接，不应采用铸铁排水管材。5. 5.4影城区域内应设置消火栓给水系统，消火栓布置除满足消防规范有关规定外，观众厅内消火栓宜设置在入场口两边侧墙处或银幕侧面散场门靠观众座席一侧（详见院线提供的消火栓布置标准图），观影走廊内消火栓布置应考虑后期内装墙面可能有大的造型和1.OGO等需要预留比较大的整面墙。如当地消防主管部门有专门规定时应以当地规定为准。消火栓系统总环管不应横穿观众厅，相邻观众厅之间消火栓不能共用一根立管，观众厅内严禁设有明装管道。影院内消火栓应选用薄型组合式消防柜（1800X700X18Omn1）,消火栓箱内应设消防卷盘和报警按钮，观众层宜采用埋墙暗装，放映层可贴墙柱边明装（放映通道内的消火栓宜距放映机一定距离）。消火栓接消防水平环管的支管段应在吊顶内设检修阀。6. 5.5影城区域应设置消防喷淋系统（注：同时应执行项目当地消防主管部门相关规定），影城区域消防喷头应选用快速响应型喷头，同时观众厅内喷淋头间距应设置为600Inn的模数；IMAX影厅、杜比影厅、XTand巨幕影厅等影城区域内吊顶下净高超过12m时（注：如有当地消防标准时，按当地消防标准设置）,应采用大空间消防水炮（注：消防水炮应在观众厅放映夹角外两侧墙边贴近吊顶处设置，银幕后墙正前方6m范围内不应安装水炮）；小卖配电间、弱电机房、强弱电间等电气房间应采用贮压悬挂式超细干粉自动灭火装置；IMAX放映机房、杜比放映机房应设置七氟丙烷气体灭火装置；7. 5.6影城公共区域的手持式干粉灭火器按严重危险等级确定规格参数，组合式消防柜内应配设手持式干粉灭火器。8. 5.7影城区域的消防喷淋系统应按不同防火分区分别设置水流指示器和信号阀，观众厅内的消防喷淋应设置独立的配水干管并从观众厅吊顶内穿隔墙外靠墙边接至观影层同一防火分区的消防喷淋系统中，观众厅内严禁设置明装立管。2.5.8按照院线强制要求，所有消防喷淋试水管严禁在影城公共卫生间内敷设，应就近接至空调机房、小卖设备间、眼镜间、垃圾间、清洁间等房间或有地漏的水暖管井内。2.5.9按照院线安监部要求，消防喷头不应在放映机和银幕正上方设置。2.5.10观众厅观众入场通道处的吊顶下应设消防喷淋头；2.6其他给排水消防专业设计师应将消火栓系统、消防喷淋系统的水压监测装置安装位置提设计条件给消防弱电专业（火灾报警）设计师，具体要求如下所示：2.6.1消火栓水压监测装置的安装位置，应优先选择横干管上，当施工确实有困难时，可设置在立管上。当设置在横干管上时，应至少设置1个监测点，优先选择靠近值班经理室附近，有困难时可设置在其它位置，但应便于施工和日常管理；当设置在立管上时，监测点应覆盖影城区域内20%以上的消火栓立管，且监测点应均匀分布；2.6.2喷淋水压监测装置的安装位置，应设置在系统末端，每套报警阀组设置1个监测点；2.6.3水压监测显示装置须具备输出开关量报警信号功能。
