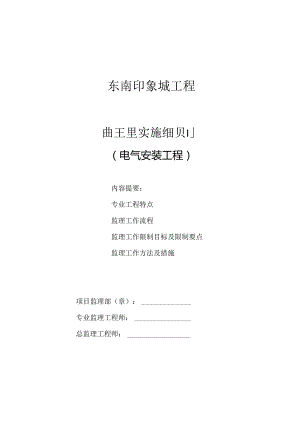

东南印象城工程曲王里实施细贝I（电气安装工程）内容提要：专业工程特点监理工作流程监理工作限制目标及限制要点监理工作方法及措施项目监理部（章）：专业监理工程师：总监理工程师：日期：1、工程概况1.1工程简介本工程位于泉山区欣欣路以北，京沪铁路以西，交通便利。地势平坦，水电通畅，施工较为便利。本项目为东南印象城B区段，建筑面积为26667.1平方米。本工程为二类建筑，建筑耐火等级为地面以上为二级，地下室为一级，建筑结构平安等级为二级，建筑物抗震设防类别为丙类，抗震设防烈度为七度。地基基础设计等级为甲级，抗震等级为三级，抗震构造措施为三级。2、专业设计概况及工程特点依据本工程相关的设计技术文件、资料及安装施工方案介绍本专业设计状况和电气安装专业的特点及建筑物对电气安装工程的功能要求：包括设计原则(原理)、有关技术参数、选用的主材、配件、设备以及施工工艺方法；建筑物室内装饰照明；消防工程及电梯的供配电要求等。重点介绍涉及本工程的电气高新技术装备的应用，从其对应的系统设计及施工工艺剖析本工程电气安装工程总体施工的技术特点及难点。(1)(3)(4)(5)(6) (8)(9)3、编制依据建筑电气工程施工质量验收规范(GB50303-2002)电气装置安装工程电缆线路施工及验收规范(GB50168-92)电气装置安装工程盘、柜及二次回路接线施工及验收规范(GB50171-92)(GB50254-96)(GBJ147-90)(GBJ149-90)互感器施工及验收规范(GBJl48-90)(GB50170-2006)(GB50169-2006)电气装置安装工程低压电器施工及验收规范电气装置安装工程高压电器施工及验收规范电气装置安装工程母线装置施工及验收规范电气装置安装工程电力变压器、油浸变压器、电气装置安装工程旋转电机施工及验收规范电气装置安装工程接地装置施工及验收规范(10)电气装置安装工程电气设备交接试验标准(GB50150-2006)(11)施工现场临时用电平安技术规范(JGJ46-2005)(12)民用建筑电气设计规范(JGJ/T16-2008)(13)建设工程监理规范(GB50319-2000)(14)建筑工程施工质量验收统一标准(GB50300-2001)(15)本工程的设计图及有关技术文件、会议纪要(16)本工程的地方性技术标准、规范及标准图集4、监理工作流程4.3技术联系或工程变更工作流程图4.4材料、设备核脸工作流程图4.5工序（检脸批）质量脸收工作流程图4.6隐藏（预检）工程险收流程5、监理工作的限制要点及目标值依据本工程承包合同中约定的施工质量、进度及造价的相关内容，监理工作的监理限制目标分解如下表：限制项目目标分解及达到要求质量限制本合同要求质量达到合格（优良、市优、省优、鲁班奖），因此监理将严格按建筑电气工程施工质量检验规范GB50303-2002中相应的质量等级标准进行限制和评定。具体要求：主控项目100%达到设计和建筑电气工程施工质量检验规范的规定，一般项目90%达到设计和建筑电气工程施工质量检验规范的规定。为此监理工作要做到1 .严格执行进场材料报验制度和见证取样送检制度，材料设备质量限制度达95%,确保不合格的材料和设备不得进场。2 .隐藏工程验收做到巡检与旁站相结合，保证隐藏工程验收率100%。3 .施工中发觉问题，刚好与各方协调处理，使顾客满足率95%进度限制本工程工期要求420天，（以总承包或分部工程合同为准），审查工程进度安排合理性，要求施工单位按时开工；关注并限制关键线路的进展，；检查劳动力组合、材料供应到位状况。通过每天的巡察，检查施工单位进度安排执行状况，合理分析进度滞后或提前的缘由，做好实施进度安排中的协调工作并记录。1.主体施工阶段：协作主体，同步进行管线预埋、隐藏工程。2 .督促有关方做好二次设计，招标选型等方面的打算工作。3 .安装工程实施阶段：要求承建单位适时进场；做好承建单位和工程总包单位的交接和协调；承建单位做好设备材料进场报验并编制工程进度安排；承建单位要同步做好安装质量记录。最终按安排工期完成投资限制本工程通过熟识设计图纸、工程量清单、设计交底、图纸会审以及设计变更相关内容等一系列工作，严格限制工程造价，以期不突破工程造价。1.严格审查各方提出的涉及本专业的变更申请，更改力求刚好、精确、办理正规手续，以免返工奢侈。2 .收集与工程变更的相关资料，现场确定、核查工程变更的工程量和工期，做好工程变更的相关台帐，仔细负责按变更价款的三原则做好相关签证。3 .依据工程进展状况，审查施工方材料安排，提出资金运用安排，做好业主参谋。平安限制1 .依据建筑法和平安生产法、建设工程平安生产管理条例，监理在施工阶段对现场平安工作进行仔细监督和检查，督促施工单位监理健全安保系统并正常运行，尤其是专职平安管理人员持证上岗履行职责。2 .严格审查专项方案中的平安技术措施，并督促施工方落实实施。3 .加强对施工现场巡察检查工作，发觉平安隐患以及违反施工平安技术操作规程的行为，刚好予以制止；督促施工方对平安生产事故隐患予以限时整改，情节严峻的暂停施工，并报告总监和建设单位。4 .审查施工单位提交的施工现场临时用电施工方案，检查电工持证上岗状况，督促施工单位做好临电工程日常检查、修理和平安管理工作。5.1施工前期监理工作的限制要点5.1.1审核本工程设计图及有关设计文件，并就所发觉的设计错漏及有违现行国家标准之处、设计不确定及其设计深度、系统设计与建筑功能的不一样性、系统优化等问题，通过图纸会审、设计交底或其它形式向设计、业主等有关建设方提出。通过共同努力，以求得一个符合现行国家标准、符合建筑功能要求、现场施工基本可行、设计意图表达清楚、布局及系统基本合理的电气安装工程建设平台，为今后的电气工程安装施工过程质量、投资、工期等三限制打好基础。5.1.2审核电气安装工程分包单位资质，其中包括：施工单位的企业资质、工商执照、企业业绩；所承包的工程内容及范围；特别行业的施工许可证及外企在国内承包工程许可证；本工程项目经理资质及等级证书；特种专业施工人员上岗证书等。5.1.3审核施工组织设计或施工方案，要求如下：1）适时性（分包单位应在施工前提出）；2）技术保证（方案中提出的施工工艺技术符合本工程设计及工程技术难点的施工要求，施工技术管理措施有效）；3）人力资源保证（施工企业的人力资源配置满足合同规定的质量、工期目标要求）；4）施工机械保证（企业供应的施工机械设备配置符合合同规定的质量、工期要求）；5）平安保证（企业供应的平安及消防管理体系完整、组织网络完善、措施落实、手段合理满足不同气候、不同场所、夜间及多工种联合施工的平安要求）。6）质量保证（方案中提出的安装质量目标明确，管理措施到位）7）安排进度保证（施工进度安排符合合同总工期要求，并且与土建及其他专业施工周期适配）8）物流限制及成品爱护（电气安装材料设备等储运应适时合理，成品爱护措施落实）5.1.4审核承包单位现场项目部的质量、技术管理体系和质量保证体系审核要求：工程质量目标明确；技术及质量管理组织机构健全；质量保证体系三级（企业、项目部、施工班组）管理网络完整；专职管理人员及特种作业人员资质及数量符合要求；技术管理制度健全，人员岗位职责明确；原始记录表格齐全，所用仪器仪表合格有效；过程质量限制安排合理；质量反馈刚好到位，实施良性循环。5.1.5审核及认定进场材料、设备审核要求：1）进场的电气工程安装材料、设备应符合现行国家标准、符合本工程设计要求，合格证、质保书等质保资料齐全有效；主要材料、设备进场检脸应有施工、监理共同进行，施工单位为主，监理单位确认，检验结论应有记录；有异议送有资质（即依照法律、法规规定、经相应政府行政主管部门或其授权机构认可）的试验室抽样检测合格后，才能在施工中应用；进口材料、设备除上述要求外，还需供应商检证明及中文的规格、型号、性能检测报告、安装运用说明书等技术文件。2）审核进场材料、设备的物流及储运安排，其运输和储存应符合材料、设备要求，符合施工进度安排。3）电气工程新材料、新设备的进场，应经过法定程序批准，除需符合上述规定外，还需供应安装、运用、维护保养和试验要求等有关技术文件。5.1.6监理工作的技术打算1）熟识设计图纸、深化现行国家标准学习，通过图纸会审、设计交底、专家询问、专题技术探讨、现场勘察等途径熟识驾驭本工程建筑电气系统的特点及关键的施工工序，为旁站监理的定点选择创建条件。2）依据建筑电气安装工程的特点及本工程的实际状况，通过协调、落实电气工程总体（大配套）和室内（小配套）供配电工程各专业工序及施工界面的连接、交叉、预留、预埋等施工作业的工艺、质量措施及其成品爱护手段；进一步落实电气安装工程与智能化、通风与空调、给排水及土建相关专业工序的连接、交叉等施工作业的工艺、质量措施及其成品的爱护问题。3）依据施工临时供配电及工地的实际状况，审核并合理调整土建及各安装专业的用电负荷及配额，检查进场施工的供配电设备（配电箱、开关箱等）的熔丝、导线截面，开关整定值及其接地爱护系统。4）审查地下室板墙、人防工程等混凝土内预埋电气套管防水、防渗漏措施，应符合有关人防工程施工等现行国家标准。5）依据不同建筑及其电气安装工程的要求，审核电气系统设备安装施工条件（对土建及其它配套工程要求），其中包括：设备房主体结构施工完毕；室内预留、预埋工作符合设计要求；设备基础轴线标高、强度符合设计及设备安装要求；吊具等安装设备到位，施工通道畅通；配套动力（水、压缩空气、电等）及平安防护设施到位。5.2施工过程监理工作的限制要点及目标值5.2.1架空线路及杆上电气上设备安装1）架空导线的弧垂值，允许偏差为设计弧垂值的±5%,水平排列的同档导线间弧垂偏差值为土50mm.2）变压器中性点应与接地装置引出干线干脆连接，接地装置的接地电阻值必需符合设计要求。3）拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一样，转角拉线英语线路分角线方向一样，拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。4）导线无短股、扭线和死弯，与绝缘子固定牢靠，金具规格应与导线相适配。5）杆上电气设备安装应符合：固定电气设备的支架、紧固件为热镀锌制品，紧固件及防松零件齐全；变压器油位正常，附件齐全，无渗油现象，外壳涂层完整；杆上隔离开关分、合操作敏捷，操作机构机械锁定牢靠，地面操作杆的接地牢靠且有标识；跌落式熔断器、避雷器安装的相间距离符合规范GB50303-2002规定。5.2.2柴油发电机、变压器等变电所设备安装工程1）变压器低压侧中性点、箱式变电所的N母线和PE母线均与接地装置引出的接地干线干脆连接；变压器箱体、干式变压器的支架或外壳应接地（PE）;全部连接应牢靠、紧固件及防松部件齐全。2）箱式变电所及落地式配电箱的基础应高于室外地坪，周边排水畅通。用地脚螺栓固定的螺帽齐全，拧紧坚固；自由安置的应垫平放正。3）金属箱式变电所及落地式配电箱、箱体应接地（PE）或接零（PEN）牢靠，且有标识。4）变压器安装轴线位置应正确、附件齐全，油浸变压器的油位正常，无渗油现象。5）有载调压开关的变压器应按产品技术文件要求检查传动部分，其润滑应良好，动作敏捷，点动给定位置与开关实际位置一样，自动调整符合产品技术文件要求。6）箱式变电所内外涂层完整，无损伤，有通风口的风口防护网完好，凹凸压柜内部接线完整，低压每个输出回路标记清楚、名称精确。7）柴油发电机馈电线路连接后，两端相序必需与原供电系统的相序一样；发电机中性线（工作零线）应与接地干线干脆相连、螺栓防松部件齐全，且有标识。8）发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值与不间断电源装置间连接的线间、线对地间绝缘电阻值均应大于0.5MQ：塑料绝缘电缆馈电线路直流耐压试验为2.4KV,时间15分钟，泄漏电流稳定，无击穿现象。9）发电机本体和机械部分及不间断电源装置的可接近袒露导体应接地（PE）或接零（PEN）牢靠，且有标识。5. 2.3成套配电柜、限制柜（屏、台）和动力、照明配电箱（盘）安装1）柜、屏、台、箱、盘的金属框架及基础型钢必需接地（PE）或接零（PEN）牢靠；门和框架的接地端子与装有电器的可开启门之间应有裸编织铜线连接，且有标识。2）低压成套配电柜、限制柜（屏、台）和动力、照明配电箱（盘）应设牢靠的电击爱护；柜（屏、台、箱、盘）内的爱护导体应有袒露的端子连接外部的爱护导体的端子；设计无规定时爱护导体的最小截面应不小于下表规定。爱护导体裁面积相线极面积S（mm2）相应爱护导体的最小截面积SP（mm2）S16S16S351635<S400S/2400<S800200S>800S/4注：S与SP材质相同3）柜、屏、台、箱、盘间配线：电流回路应采纳额定电压不低于750V,芯线截面积不小于2.5mm2的铜芯绝缘线缆；除电子元件回路及类似回路外，其他回路应采纳额定电压不低于750V,芯线截面不小于1.5mm2的铜芯绝缘线缆。二次回路应成束绑扎，不同电压等级、沟通、直流线路及计算机限制线路应分别绑扎，且有标识。在混凝土现浇的楼板、墙体内暗配电管，应沿最短距离敷设，暗配管离构筑物表面距离不应小于15mm,当绝缘导管在砌体上剔槽敷设时，应采纳强度等级不小于MlO的水泥砂浆抹面爱护，爱护层厚度大于15mmo4）柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必需大于0.5MQ；二次回路必需大于1Mo5）照明配电箱（盘）安装时，内部配线整齐，无绞接现象。导线连接紧密、不伤芯线、不断股。垫圈下螺栓两侧压的导线截面相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。6）照明配电箱（盘）内开关动作敏捷牢靠，带漏电爱护的回路，漏电爱护装置动作电流不大于30mA,动作时间不大于0.ISo7）照明配电箱（盘）内，分别设置零线（N）和爱护地线（PE线）的汇流排，零线和爱护接地线分别经汇流排配出。8）进入落地式柜、台管口在穿入线缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管应设在建筑物内部。5.2.4低压电器及动力设备安装工程1）电动机、电加热器及电动执行机构的可接近袒露导体必需接地（PE）或接零（PEN）o2）电动机、电加热器及电动执行机构的绝缘电阻值应大于0.5MQ。3）100KW以上的电动机应测量各相直流电阻值，相互差不应大于最小值的2%,无中性点引出的电动机，测量线间直流电阻值，其线间差值不应大于最小值的1%。4）低压电动机、电加热器及电动执行机构等安装应坚固，防水防潮及防爆电气设备的接线入口及接线盒盖等应做密封处理，在设备接线盒内袒露的不同相导线间及导线对地间最小距离应大于8mm,否则应实行绝缘爱护措施。5）管状电加热器的工作电压不得超过其额定电压的10%;电加热器的外壳应接地牢靠。5.2.5不间断电源安装1）不间断电源的整流装置、逆变装置和静态开关装置的规格、型号必需符合设计要求。电源内部结线连接正确，紧固件齐全、牢靠不松动，焊接连接无脱落现象。2）不间断电源的输入、输出各级爱护系统和输出的电压稳定性、波形畸变系数、频率、相位、静态开关的动作等各项技术性能指标试验调整必需符合产品技术文件要求，且符合设计要求。3）不间断电源输出端的中性线（N线），必需与由接地装置干脆引来的接地干线连接，做重复接地。4）安放不间断电源的机架的水平度、垂直度允许偏差不应大于0.15%,紧固件齐全；引入或引出不间断电源装置的主回路电线，电缆和限制电线、电缆应分别穿爱护管敷设，在电缆支架上平行敷设应保持15Omm距离；电线、电缆的屏蔽护套应与接地干线就近牢靠连接，紧固件齐全。5）不间断电源正常运行时的A声级噪声应不大于45dB;输出额定电流为5A及以下的不间断电源噪声应不大于30dBo6）不间断电源装置的可接近袒露导体应接地（PE）或接零（PEN）牢靠，且有标识。5. 2.6裸母线、封闭母线、插接母线安装1）裸母线、封闭母线、插接式母线的绝缘子底座、套管法兰、爱护网（罩）及母线支架等可接近袒露导体应接地（PE）或接零（PEN）牢靠。不应作为接地（PE）或接零（PEN）的接续导体。2） 采纳螺栓搭接连接母线与母线或母线与电器接线端子时，连接钻孔直径、搭接长度应符合GB50303-2002附录C的规定；用力矩扳手拧紧连接螺栓的力矩值符合GB50303-2002附录D的规定；母线接触面保持清洁、涂电力复合脂，孔周边无毛刺；螺栓两侧有平垫圈、垫圈相邻间隙大于3mm,螺母侧装有弹簧垫或锁紧螺母，螺栓受力匀称。3） 封闭、插接式母线安装时，母线应与外壳同心，允许偏差为±5mm;段与段连接时，对准相邻段的母线和外壳，连接后，不使母线及外壳承受额外应力，其连接工艺方法符合产品技术文件要求。4） 室内裸母线的最小平安净距应符合GB50303-2002附录E的规定。5） 2.7电缆桥架安装和桥架内电缆敷设1）金属电缆支架、金属电缆桥架及支架、电缆导管、引入或引出的金属电缆导管必需接地（PE）或接零（PEN）牢靠；金属电缆桥架不作设备的接地导体，在设计无规定时，全长应不少于2处与接地（PE）或接零（PEN）干线相连；镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，非镀锌电缆桥架连接板的两端跨接接地线（铜芯），接地线最小允许截面应不小于"2。2）钢制电缆桥架直线段长度大于30m、铝合金或玻璃钢电缆桥架直线段长度大于15m,设有伸缩节；电电缆桥架跨越建筑物变形缝处设置补偿装置。3）电缆桥架转弯处的弯曲半径，不小于支架及桥架内电缆最小允许弯曲半径。见下表电缆允许最小弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚第乙饰绝缘电力电缆15D5多芯限制电缆10D注：D为电缆外径4）当设计无要求时，电缆桥架水平安装支架间距为1.5-3m,垂直安装时支架间距不大于2m;5）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；6）设计无要求时，设置在易爆易燃气体管道和热力管道下方的电缆桥架与管道最小净距符合下表规定。电缆桥架与管道的最小净距（m）管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道（有保温层）0.50.3热力管道（无保温层）1.00.57）电缆敷设严禁有线拧，铠装压扁，护层断裂及表面严峻划伤等缺陷。8）敷设在竖井及电缆沟内桥架，穿越不同防火区的桥架，按设计要求，设防火隔墙措施。9）电缆在水平敷设时，首尾两端、转弯两侧及每隔肯定距离（不大于IonI）处设置固定点；敷设于垂直桥架内的全塑型电力电缆及限制电缆固定点间距不大于其他电缆间距不大于1.5mo10）桥架内电缆敷设排列整齐、水平敷设的电缆，首尾两侧、转弯两侧及每隔5T0m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于下表的规定。电缆种类固定点的间距电力电缆全塑型100O除全塑型外的电缆1500限制电缆10006. 2.8电线导管、电缆导管和线槽敷设1）金属导管和线槽必需接地（PE）或接零（PEN）牢靠：镀锌钢导管、可挠性导管和金属线槽不得'熔焊跨接接地线，其专用接地卡跨接的两卡间连线应用铜芯软导线（其截面应不小于411M）;非镀锌钢导管采纳螺纹连接、两端（连接处）焊接跨接接地线，；当镀锌钢导管采纳螺纹连接时，连接处两端采纳专用接地卡固定跨接接地线。镀锌线槽间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，非镀锌金属线槽间接板的两端跨接接地线（铜芯）。2）金属导管严禁对口熔焊连接，镀锌及壁厚小于（等于）2m的钢导管不得采纳套管熔焊连接。3）防爆导管不应采纳倒扣连接；可采纳防爆活接头连接，其接合面应严密；防爆导管安装坚固顺直，镀锌层锈蚀或剥落处做防腐处理；除设计要求外，导管与灯具、开关线盒等连接处不跨接接地线，连接应坚固紧密，在螺纹上涂以导电性防锈脂。4）壁厚小于（等于）2mm的钢管不能作为电线导管埋设于室外土壤中，室外埋地敷设的电缆导管，其埋深应大于（等于）07m°5）电缆导管的弯曲半径应大于（等于）电缆最小允许弯曲半径。6）金属导管内外壁应做防腐处理；埋设于混凝土内部的金属导管内壁应防腐处理，外壁可不做防腐处理；直埋土层中的钢导管外壁应涂两度沥青（水柏油）防腐。7）金属、非金属柔性导管敷设应当符合下列规定：刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于08m,在照明工程中不大于1.2m；可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的连接导体。8）电气配管、桥架、槽板、线槽等通过建筑物变形缝时的质量监控要点：通过建筑物沉降及伸缩缝部位的全部电气配管、槽板、桥架、线槽、避雷装置等应设补偿装置，补偿装置的几何尺寸及连接应符合有关现行国家标准、图集的要求。9）明配钢管管径在50mm及以下的，必需采纳螺纹连接，不得采纳套管连接；管径在63mm及以上者，可运用套管焊接，套管应位于两管对口的中心，长度为管外径的1.53倍，焊接应严密。10）明配钢管、PVC刚性塑料管在进箱盒、灯位、开关、插座的150300mm处应设管卡或支架固定；配管应横平竖直，管卡或支架间距匀称、对称，间距应符合现行国家标准。11）吊顶内部配管宜按明配管施工，配管不得固定在吊顶的支架或龙骨上，各种强弱电导线严禁在吊顶内袒露。12） PVC硬塑料管外壁应有连续阻燃标记及生产厂标；PVC硬管和软管的氧指数应大于40；PVC硬塑料不应敷设在高温及易受机械损伤的场所，PVC绝缘导管直埋于地下、楼板内，在出地面或楼板易受机械损伤的一段应采纳爱护措施。沿建筑物表面及在支架上敷设的PVC刚性塑料管等绝缘导管按设计要求，装设温度补偿装置。13）不同回路、不同电压等级、沟通与直流的导线不应穿在同一导管内，相互干扰的导线不得穿在同一导管内。同一电源不同回路无抗干扰要求的线路可敷设于同一线槽；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采屏蔽电线且屏蔽护套一端接地。14）照明花灯的全部回路、同类照明的几个回路可穿入同导管，但导管内导线总数应不多于8根。15）三相或单相的沟通单芯电缆不得单独穿在钢导管内。16）爆炸危急场所照明线路的电线和电缆额定电压不得低于750V,且必需敷设在钢导管内。17）同一建筑物、构筑物在采纳多相供电时，电线绝缘层的颜色选择应一样，其爱护线（PE线）应为黄绿相间色，零线用淡蓝色；A相一黄色；B相一绿色；C相一红色。18）敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采纳屏蔽电线，屏蔽线护套的一端应接地。19）采纳柔性导管连接刚性导管及电气设备时，其长度在动力工程中不大于0.8m,在照明工程中不大于1.2m;可挠性金属管、柔性导管与刚性导管或电气设备连接时，采纳专用接头；复合型可挠金属管或其它柔性导管连接处应密封良好，防液覆盖层完整无损20）应采纳镀锌钢索，不应采纳含油芯的钢索配线，。钢索的钢丝直径应小于0.5mm,钢索不应有扭曲和断股等缺陷。钢索终端拉环埋件应坚固牢靠，钢索与拉环套接应采纳心形环，固定钢索的线卡不应少于2个，钢索端头应用镀锌铁线绑扎紧密，且应接地（PE）或接零（PEN）牢靠。钢索长度小于（等于）50m时，应在钢索一端装花兰螺栓紧固；钢索长度大于50m时，应在钢索两端设花兰螺栓紧固。21）电线、电缆接线必需正确、并联运行电线或电缆的型号、规格、长度、相位应一样。低压电线和电缆、线间和线对地间的绝缘电阻值必需大于0.5Mo铠装电力电缆头的接地线应采纳铜纹线或镀锡铜编制线，其截面积不应小于下表规定。电线芯线和接地线截面积（mm?）电缆芯线截面积接地线截面积120及以下16150及以上2516及以下同芯线截面积5.2.9电气照明、器具安装工程1）当灯具距地面高度小于2.4m时，灯具的可接近袒露导体必需接地（PE）或接零（PEN）牢靠，并应有专用接地螺栓，且有标识，灯具限制回路应与配电箱及回路标识一样，开关与灯具限制依次相对应，成排照明灯具距地面高度小于2.4m,应有特地接地线。2）建筑物景观照明灯具的金属构架和灯具的可接近袒露导体及金属软管应接地（PE）或接零（PEN）牢靠，且有标识；每套灯具的导电部分对地绝缘电阻值应大于2M。；在人行道等人员往来频繁等场所安装的落地式灯具，无围栏防护时，安装高度应距地面2.5m以上。3）花灯吊钩园钢直径应不小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。4）灯具重量大于3kg时，应采纳螺栓或预埋吊钩固定；灯具重量在0.5kg及以下时，可采纳软电线自身吊装；大于0.5kg时的灯具采纳吊链，软电线编叉在吊链内，使电线不受力；灯具固定坚固牢靠，不运用木楔，每个灯具固定用螺钉或螺栓不少于2个，若绝缘台直径小于（等于）75mm时，采纳1个螺钉或螺栓固定。5）采纳钢管做灯杆时，钢管内径不应小于IOmm,钢管厚度不应小于1.5mm。6）安装在危急性较大及一些特别场所的灯具，其离地高度小于2.4m时，运用额定电压为36V及以下的照明灯具或实行专用爱护措施。7）若设计无要求，又不采纳平安电压，一般放开式灯具的灯头离地距离为：室外，2.5m（安装在墙上）；厂房，2.5m;室内，2m;软吊线带升降器的灯具在吊线绽开后，0.8m。8）行灯电压不大于36V,在特别潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所行灯电压不大于12V;行灯变压器外壳、铁芯和低压侧的任一端或中性点、接地（PE）或接零（PEN）牢靠；行灯变压器为双圈变压器，其电源侧和负荷侧有熔断器爱护，熔丝额定电流分别不应大于变压器一次、二次的额定电流。9）游泳池及类似场所水下灯与防水灯的等电位联结应牢靠，且有明显标识，其电源专用漏电爱护装置应全部检测合格。自电源引入灯具的导管必需采纳绝缘导管，严禁采纳金属或有金属护层的导管作为电源引入灯具的导管。10）手术台无影灯固定灯座的螺栓数量不少于灯具法兰底座上的固定孔数，且螺栓直径与底座孔径相适配，螺栓采纳双螺母锁固；在混凝土结构上螺栓与主筋相焊接或将螺栓末端弯曲与主筋绑扎锚固；配电箱内装有专用总开关及分路开关，电源分别接在两条专用的回路上，开关到灯具的电线采纳额定电压不低于750V的铜芯多股绝缘电线。11）应急照明灯应由两路电源供电；其中一路可采纳独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具。应急照明在正常电源断电后，电源转换时间为；疏散照明W15S；备用照明W15S（金融商店交易所W1.5S）；平安照明WO.5S。12）疏散照明由平安出口标记灯和疏散标记灯组成，平安出口标记灯距地高度不低于2m,且安装在疏散出口和楼梯口里侧的上方。疏散标记灯安装在平安出口的顶部，楼梯间、疏散走道及转角处，应安装在Im以下的墙面上。不易安装的可安装在上部。疏散通道的标记灯间距不大于20m（人防工程不大于IOrn）。疏散照明线路采纳耐火电线、电缆、穿管明敷或在非燃烧体内穿刚性导管暗敷时，爱护层厚度不小于30mm;电线采纳额定电压不低于750V的铜芯绝缘电线。13）应急照明灯具、运行中温度大于60°C的灯具、当靠近可燃物时，采纳隔热、散热等防火措施。当采纳白炽灯、卤鸨灯等光源、不能干脆安装在可燃装修材料或可燃物件上。应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。14）灯具的防爆标记，外壳防护等级和温度组别与爆炸危急环境适配。当设计无要求时，灯具种类和防爆结构的选型应符合现行国家标准建筑电气工程施工质量验收规范GB50303表20.1.5的规定。安装时，不用非防爆零件替代灯具配件（金属护网、灯罩、接线盒等）；灯具安装位置离开释放源、且不在各类管道的泄压口及排放口上下方安装灯具。15）彩灯配线管路按明配管敷设，且有防雨功能。灯罩要拧紧，管路间、管路与灯头盒间采纳螺纹连接，金属导管及彩灯构架，钢索等可接近袒露导体接地（PE）或接零（PEN）牢靠。垂直彩灯的悬挂挑臂采纳不小于10#的槽钢，端部吊挂钢索用的吊钩螺栓直径不小于IOmm,螺栓在槽钢上固定，两侧有螺帽，且加平垫及弹簧垫圈紧固。彩灯悬挂钢丝绳直径不小于4.5mm,底把园钢直径不小于16mm,地锚采纳架空外线用拉线盘，埋设深度大于1.5m。垂直彩灯采纳防水吊线灯头时，下端灯头离地高度大于3m。16）霓虹灯安装时，灯管应完好无损；灯光采纳专用绝缘支架固定、且坚固牢靠；灯具固定后与建筑物、构筑物表面的间距不小于20mm;霓虹灯采纳专用双圈式变压器，所供灯管长度不大于允许负载长度，露天安装的有防雨措施；变压器的二次电线和灯管连接线采纳额定电压大于15KV的高压绝缘电线；二次电线与建筑物、构筑物表面距离不小于20mm;霓虹灯专用变压器明装时，若安装高度低于3m,要采纳防护措施。17）航空障碍标记灯装设在建筑物或构筑物的最高部位，当最高部位平面积较大或为建筑群时，除在最高端装设外，还应在其外侧转角的顶端分别装设灯具。在烟囱顶部装设航空障碍灯时，安装在低于烟囱口1.53m部位，且呈正三角形水平排列。灯具选型由安装高度确定；高度60m以下采纳低光强红色光，其有效光强大于1600cd;高度15Om以上采纳高光强白色光，有效光强依背景亮度而定；灯具的电源按主体建筑中最高负荷等级供电，灯具安装坚固，且有维护保养措施。18）庭院灯的金属立柱及灯具可接近袒露导体接地（PE）或接零（PEN）牢靠。单设接地干线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接，接地干线的引出支线与金属灯柱及灯具的接地端子连接，且有标识。每套庭院灯具的导电部分对地绝缘电阻值大于2Mo19）安装在同场所的沟通、直流或不同电压的插座应有明显区分，且必需选用不同结构、不同规格和不能互换的插座；配套的插头也要按沟通、直流或不同电压等级区分运用。20）单相二孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔，三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接上孔。插座的接地端子不与零线端子连接。同一场所的三相插座、接线的相序一样。接地（PE）或接零（PEN）线在插座之间不串联连接。21）当接插有触电危急家用电器的电源时，采纳能断开电源带开关插座，开关断开相线，潮湿场所采纳密封型带爱护地线触头的爱护型插座，安装高度不低于1.5m。22）同一建筑物、构筑物的开关采纳同一系列产品，开关安装的通断方向位置一样，照明线路的相线经开关限制。23）吊扇挂钩安装坚固，吊扇挂钩的直径不小于吊扇挂锁直径且不小于8mm;装有防振橡胶垫，挂锁的防松部件齐全牢靠；扇叶离地高度大于（等于）2.5m,吊扇组装后不变更扇叶角度，扇叶固定螺栓防松零件齐全；吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm,防松零件齐全紧固；吊扇接线正确运行时扇叶无明显抖动及异样声响。24）壁扇底座采纳尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8m,固定坚固牢靠；壁扇防护罩扣紧，固定牢靠，运转时扇叶和防护罩无明显抖动和异样声响。避雷接地系统安装工程1）人工接地装置或利用建筑物基础钢筋的接地装置必需在地面以上按设计要求位置设测试点；测试接地装置的接地电阻值必需符合设计要求。2）埋设在人行通道处的防雷接地的人工接地装置的接地干线埋地深度不应小于1m,且应采纳均压措施或在其上方铺设卵石或沥青地面；接地模块顶面埋深不应小于0.6m,间距不应小于模块长度的35倍；接地模块埋设基坑一般为模块外形尺寸的1.21.4倍，且在开挖深度内具体记录地层状况；接地模块应垂直或水平就位，不应倾斜设置，保持与原土层良好接触。3）设计无要求时，接地装置顶面埋设深度不应小于0.6m；钢管、角钢、园钢等接地极应垂直埋入地下，间距不小于5m0接地装置应采纳搭焊接，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；园钢与园钢搭接为园钢直径的6倍，双面施焊；园钢与扁钢搭接为园钢直径的6倍，双面施焊；扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；焊接接头除埋设在混凝土中的以外，都有防腐措施。4）接地模块应集中引线，用干线将模块并联焊接成一个环路，干线与模块焊接点的材质应相同，钢制的采纳热浸镀锌扁钢，引出线不少于2处。5）暗敷在建筑物抹灰层内的避雷引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，应防腐处理。6）变压器室、凹凸压开关室内的接地干线应有不少于2处与接地装置引出干线连接；当利用金属构件，金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。7）设计无要求时，采纳热浸镀锌钢材作为接地装置材料，或采纳钢材作为接地线时，其最小允许规格，尺寸应符合现行国家标准建筑电气工程施工质量验收规范GB50303-2002规定，钢材接地线焊接连接应符合规范24.2.2条规定。8）明敷接地引下线及室内接地干线的支持件间距应匀称，水平直线部分0.57.5m,垂直直线部分1.5-3m,弯曲部分0.3-0.5m。9）接地线在穿墙壁、楼板时，应加套钢管或其他坚实的的爱护套管，钢套管应与接地线做电气连接。10）接地线跨越建筑物变形缝时，应设补偿装置。11）变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓，变配电室的避雷器应用最短的接地线与接地干线连接。12）设计要求接地的幕墙金属框架和建筑物的金属窗门，应就近与接地干线连接牢靠，连接处不同金属间应有防电化腐蚀措施。13）建筑物顶部的避雷针、避雷带等必需与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接牢靠。14）建筑物等电位联结干线应从与接地装置有不少于2处干脆连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接形成环形网络，环形网络应就近与等电位的联结干线或局部等电位箱连接。支线之间不应串联连接。15）等电位联结的线路最小允许截面为：铜质干线16（mm2）,铜支线6（mm2）;
