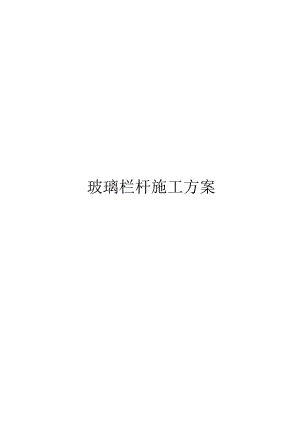

玻璃栏杆施工方案模板.docx
玻璃栏杆施工方案施工组织设计（施工方案）审批表编制日期：年月日工程名称富力湾（一期）北组团施工组织设计（施工方案）名称栏杆施工方案编制单位广州天力建筑工程有限公司编制人施工单位项目经理审核施工单位相关部门会签：生产部质安部预算部机电部施工单位主管副总审批：建设单位项目部意见：地产工程技术部意见：施工组织设计（方案）审批表工程名称富力湾（一期）北组团施工组织设计/施工方案名称栏杆施工方案编制单位广州天力建筑工程有限公司编制人报审时间年月日施工单位项目部审核意见：项目经理（签名）：年月日施工单位相关部门审核意见：施工单位技术负责人审批意见：施工单位（章）：广州天力建筑工程有限公司施工单位技术负责人（签字）：年月日施工组织设计（方案）报审表工程名称：富力湾（一期）北组团监理表-2致：重庆走新京设工程监理否询有限公司我方已根据施工合同的有关规定完成了栏杆施工方）工程施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见:专业监理工程师日期总监理工程师审核意见:项目监理机构（章）总监理工程师日期一.编制依据错误!未定义书签。二.施工准备错误!未定义书签。1 .施工前准备错误!未定义书签。2 .主要材料错误!未定义书签。三. 安装作业工艺错误!未定义书签。1. 工艺流程错误!未定义书签。2. 主要施工方法错误!未定义书签。四. 施工大样图错误!未定义书签。1 .玻璃栏杆节点图错误!未定义书签。2 .预埋件详图错误!未定义书签。3 .A-A剖面错误!未定义书签。4 .号详图错误!未定义书签。5 .西南11J41257页M-6图错误!未定义书签。五. 应注意的质量事项错误!未定义书签。六. 半成品、成品保护错误!未定义书签。七. 施工安全错误!未定义书签。一,编制依据1 .根据建设单位提供图纸及施工现场实际情况；2 .工程建设标准强制性条文-房建建筑部分3 .建筑工程施工质量验收统一标准GB50300-4 .西南11J412图集。二,施工准备1 .施工前准备(1) 复核构件尺寸；(2) 复核安装部位栏杆尺寸；(3) 玻璃放样，提供玻璃加工尺寸及加工图纸；(4) 检查用电符合作业要求；(5) 组合半成品2 .主要材料(1) 100*50*4热镀锌钢矩管；(2) 60*60*4热镀锌钢矩管；(3) 35*35*2热镀锌钢矩管；(4) 200*80*8热镀锌钢板；(5) 8+0.76PVB+8mm钢化夹胶玻璃；(6) EDPM胶条。三.安装作业工艺1 .工艺流程半成品保护一施工准备一放线一定位一钻孔一锚栓安装一栏杆安装一安装就位一尺寸复核一调整一紧固一玻璃安装一紧固一清洁一打密封胶一胶缝压平、压光一清除残留密封胶及整体栏板卫生清洁一成品保护2 .主要施工方法(1) 依据设计图纸应首先对建筑物阳台外形尺寸进行偏差测量，根据测量结果，确定出栏杆安装的基准面。(2) 以标准线为基准，按照图纸将分格线放在阳台梁上，并做好标记，栏杆两立柱间距不大于I100nIm,立柱使用60*60*4热镀锌钢矩管；(3) 检查定位无误后，按图纸要求进行钻孔、锚栓安装；(4) 现场就位安装，尺寸复核、调整；此步骤操作时，应有两人操作，一人扶住钢架，另一人在底下进行尺寸的校对，在确保无误时，方可进行螺栓固定。(5) 玻璃安装前，应先行进行预安装，应先就位，临时固定，然后拉线调整固定，玻璃使用8+0.76PVB+811m钢化夹胶玻璃;(6) 玻璃安装好后，对密封部位采用甲苯进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布，脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；(7) 注胶应均匀、密实、饱满，注意施胶方法，避免浪费；(8)注胶后，应将胶缝用合成树脂铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；四.施工大样图1.玻璃栏杆节点图2 .预埋件详图3 .A-A剖面IOc)*50*4雕管热喷锌处理60*60*4三三热喷锌处理'35*35*2懒留班觥钛热喷辞处理EDPM胶条、外烟侯胶/OCDC×l300tti三热喷锌处理(O:预埋伴做法57ffiHJ412OA-A<r711JMi+zr35*35*2三fj玻觥辘0120W三I三4.号详图1006-6五.应注意的质量事项1 .栏杆钢龙骨在工厂焊接组装完成后，热喷锌处理，喷锌厚度大于等于5011b在现场安装完成后，喷涂氟碳漆，喷涂厚度大于等于50m;2 .阳台楼板完成面至栏杆顶部高度为120Omnb当阳台混凝土反边高度发生变化时，玻璃栏杆高度做相应变化以保证阳台楼板完成面至栏杆顶部高度为1200mm；3 .图中未注明钢件之间连接方式均采用角焊缝焊接，焊缝高度不小于4mm；4 .禁止使用金属清扫工具，更不得使用粘有砂子、金属屑的工具；5 .半成品、成品应按规定堆放，安全可靠，并安排专人保管;六.半成品、成品保护1 .加工与安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，加工好的锌钢应用缠膜保护并标注尺寸及使用部位；2 .加强半成品、成品的保护工作，保持与总承包单位的联系，防止已安装好的栏杆受划伤；3 .质检员与安全员紧密配合，采取措施搞好半成品、成品的保护工作；4 .建议总承包单位在靠近安装好的玻璃栏杆处安装简易的隔离栏杆（简易钢管搭设隔离），避免施工人员对玻璃有意或无意的损坏。七.施工安全1 .严格遵守工程建设安全生产有关管理规定，并随时接受项目安全员的监督检查，施工过程中采取必要的安全防护措施，消除事故隐患；2 .安装时建筑外地面禁止站人，拉好警戒线，以防坠落物砸伤；3 .进入施工现场必须戴好安全帽，并自觉保护好安全用品；4 .配合项目部做好工人的三级教育，严禁违章指挥、违章作业。
