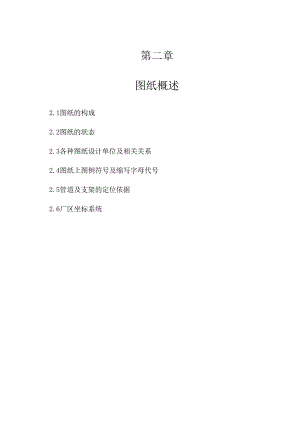

第二章图纸概述2.1图纸的构成2.2图纸的状态2.3各种图纸设计单位及相关关系2.4图纸上图例符号及缩写字母代号2.5管道及支架的定位依据2.6厂区坐标系统2.1图纸的构成要了解管道、支架的位置尺寸，首先应了解表示这些位置尺寸的图纸的构成状况，台山一期核电站核岛部分管道设计是由以下图纸构成：2.1.13D-CAD模型与CPR1000不同，EPR堆型采纳的是三维设计，将供应了整个核岛的3D视图，包括厂房，设备和部件。3D模型的应用取代了以前全部类型的布置图。C4.2安全厂房2/3（机械平面图-9.6OmC4.6主蒸汽和给水阀站管道3D-CAD模型将包含公称直径DN250的全部管道。另外，其还将包含上述管道系统（必要时，包括保温层）的支架结构。必要时，在设计阶段，3D模型中也可绘制小孔管线（DN50）.（1）3D-CAD模型中所示的其他信息：A管道标识码；A管道尺寸/独立部件；A电站运行时，通道受限处各种尺寸的管道；ADN50的管道，若其加上热绝缘层的直径大于50mm时，则将绘制在3D模型中；A对于其他小孔管道和支架（小于上述部件），若其不包含在3D模型中，则应留出其在路径上的空间位置，以免发生冲突；A在线阀门和仪表；A支架位置；A焊缝（定期检查）仅作为数据库属性，而非图示；A技术属性（P&ID基础数据）；A房间号；A保温层；A平安壳内各种尺寸的管道贯穿。（2）3D-CAD模型中所示的管道支架其他信息；A管道支架标识码；管道支架的类型/一般几何形态；A支架功能。3D模型中与设备清单、基本文件和图纸实行动态连接。在安装施工区域，依据不同安装阶段，打印出不同内容安装三维图，张贴在现场图板上，供应直观的房间布置视图，以指导现场安装施工，最大程度发挥三维设计功能，有助于削减现场FCR的数量，相应的对安装精度要求也将提高。2. 1.2管道等轴图（1）等轴图是将系统的某一管线或某几根管线依据设安排分原则分成若干段，每一段按类似正轴测图的方向汇制而成。等轴图有以下特点：全部等轴图的坐标轴方向与厂区坐标系统完全一样（厂区坐标系统见第七部分）。等轴图上是否表示支架位置随设计单位（公司码）不同而不同。简洁、直观，便于预制和安装。精确表示了管线的定位尺寸。对管道整体附件给以局部放大图。安装的技术要求给以说明（2）等轴图是通过一下方法描述管段的图纸：并行表示法和余晖残留影像显示；无刻度的等轴侧投影；部件的图形表示法（管道、管件、阀门等）；附带各荐要求必要的详图（如，尺寸计量）（3）依据多张等轴图的要求，制定一下几类等轴图：计算机等轴图，用于；a管道应力分析b支架设计（支撑概念）管道等轴图，用于；a文件批准b管道制造和安装C完善等轴图部件清单d材料统计适用范围各类等轴图的安排、完成时间和完成基础。等轴图类型完成用于完成基础完成时间计算类等轴图需应力分析的管道3DPDMSModel管道铺设期间管道等轴图管道DN153DPDMSModel管道详图设计期间小管等轴图管道DN15K管道竣工状态主管道安装后（4）等轴图内容等轴图的特别标识码应考虑进一下附加信息A平安级：F1AFIB或F2A质量级：QCl、QC2或QC3A管道等级：RCCM等级：依据EN13480确定的管道级：A设计压力：依据系统设计，最大许可工作压力（bar）设计温度：依据系统设计，最大许可温度（。e）材料；管道材料DN；管道的公称直径伴热：是否伴热清洁度等级：参考清洁度等级P&ID参考P&ID支架图（1）支架图描述支架功能、结构形式、尺寸、安装位置、材料等信息的预制和安装图纸。主要有以下特点：焊缝是车间焊，还是现场焊。所支撑管道的管线号、管道级别和尺寸。支架的位置，随设计单位不同表示的方法也不同（后面章节再讲）。安装的技术要求。支架的相关位置图纸号。（2）支架图的内容房间号、区域号、机组、支架编号、支架功能、支架的材料及材料的跟踪、支架与房间与墙及坐标的相互关系。因此，安装人员拿到支架图以后，要明确以下几个问题：区域、房间支架功能支架的定位支架级别支架的视图方向，及参考坐标设备图它描述了某些特别部件，如：贯穿件、流量测量孔板、分支管接头（BOSS）漏斗、半连管节等部件的具体尺寸，接头形式及焊缝要求可作为加工制作的依据。台山一期核电工程中，有很大一部分管件以成品形式供货（参见其次章），仅有一小部分要预制。这些部件在三维制作图上已列出相应的材料表，且三维制作图上已列出相应图号。这种类型图纸是三维制作图的一种配套运用的图纸。水压试验回路图作为水压试验的依据，按试验系统进行划分。图中规定了试验边界、工作压力、试验压力、试验温度、试验介质以及相应的管线号、三维制作图号、阀门、相关设备等。值得留意的是：水压试验回路上明确了试压时的注水、排水、放空点的相对位置，要想知道真正位置，请按相关的三维制作图查询。在进行水压试验时，要想知道要求的压力是否符合RCCM的要求，请参见技术要求或RCCM标准有关节。其它相关图纸与管道相关的图纸还有：土建接口图、核岛厂房总布置图、坐标板位置图等等。这些图纸中，坐标板位置图、核岛区域图、核岛房间图会发到现场，其它图纸不会发到现场，当工作须要时，可到资料室查询。2.2图纸的状态管道安装所运用的图纸文件必需是最新版本的文件图纸文件的状态代号中文名称PRE待批准的预备状态CFC可执行工作状态VFP预制状态VFC安装状态VFT试验状态CAE竣工状态图纸的升版方法升版依次AKA2、A3升版依次B升版依次C升版依次D升版依次F施工人员安装时运用的图纸状态(1)安装人员要了解什么状态的图纸可干脆用于安装，首先要明确图纸的状态变版过程。(2)台山一期核电站安装用图纸由几个单位设计：ANP总设计，一部分由JPo供应的图纸，一部分为23公司TMD自己设计的图纸。对于从ANP发给业主的图纸、文件状态，业主转送到23公司技术部之后要进行改版。有的变成VFC状态、有的保持CFC状态。技术部接到业主发来的图纸，要分几个部分来处理：1）管道等轴图：对于RCCM2级，直径2VW14”的碳钢管道，先出VFP状态图，再出CFC状态图；对于其它管道，干脆将业主发来的管道等轴图升版为VFC状态的图纸。2）支架图：干脆将CFC状态的图纸转变为VFC状态的图纸。3）其它图纸均以CFC状态干脆运用，详见2.3。（3）现场可运用的图纸状态图纸名称图纸状态试压阶段图纸状态管道平面图CFCCFC等轴图VFCVFT支架图VFCVFT设备图CFCCFC流程图CFC试压系统图CFCVFT其它图纸状态与管道现场安装人员无干脆关系。保证图纸、文件的适用性最新版本文件由管道队TS部依据施工安装进度而发布的适用文件清单来保证文件的适2.3各种图纸设计单位及相互关系图纸的来源所谓图纸的来源就是说明这种图纸是由哪家设计单位（公司）设计的。下面先将设设计单位状况及图纸之间的相互关系列出以供参考：台山一期核电站各家设计公司设计状况图纸名称台山一期设计单位分管范围规格等级ANP>2z,Allclass全部级别W2"Safetyclass2平安2级及以上等轴图ANP>2z,Allclass全部级别W2"Safetyclass2平安2级及以上ANP>2"Allclass全部级别2"Safetyclass2and3平安2级、3级JPO2"Safetyclass3andNC平安3级、NC级支架图ANP支架图ANP>2"Allclass全部级别W2"Safetyclass2平安2级及以上JPO2Safetyclass3andNC平安3级、NC级ANP>2"Allclass全部级别小>2"Safetyclass2平安2级及以上2.4图纸上图例符号及缩写字母代号图纸和支架手册中的符号、字母代号及缩写支架功能比照表EPR支架功能比照表功能描述功能代码固定悬挂杆SF弹簧吊架SV恒力吊架SC水平管道的有角弹簧支架AH垂直管道的有角弹簧吊架AV溜管滑动支架P1.纵向导管G1.三路栓三向限位CB部分固定点SG固定支架PF单向限位器（U）B1.单向限位器（V）双向滑管限位器（V）BT单向限位器（W）双向滑管限位器（W）BV管道防甩限位器（U）WU管道防甩限位器（V）WV管道防甩限位器（W）WW三维制作图图例符号比照表特别部件图例比照表2. 5管道及支架的定位依据1 .平面图及管道三维制作图中坐标系的设置状况与厂区坐标系统一样。对于一些定位要求高的管线、支架及反应堆厂房的管道、支架可依据厂房内设置的坐标板进行测量放线。（在利用坐标板进行测量放线时应留意其坐标的X、Y轴应与厂区坐标系不一样，坐标板上的坐标沿顺时针方向旋转90°才与厂区坐标一样。测量人员依据安装须要，设置临时坐标点及标高线）对于在廊道及其它区域的管线和支架，应依据测量标记及与结构墙面、天花板，地面的相对位置进行定位。（放线时可先选择两端的支架或管道基准点定位，并按以往施工中常用拉线的方法来确定中间支架或管道的位置，这样可以避开由于土建结构误差所引起的安装偏差）支架图纸中有具体的定位方向和尺寸。2 .当管道及支架图上尺寸不清晰或不一样时，安装人员及测量人员要清晰地知道，什么样的图纸上尺寸是最合法的尺寸。支架图纸中有定位方向及支架定位参考坐标点3 .6厂区坐标系统反应堆中心为坐标原点，贯彻2个核岛中心为X轴线，从1号向2号为X正向，垂直于X轴线，面对常规岛为Y轴线正向。
