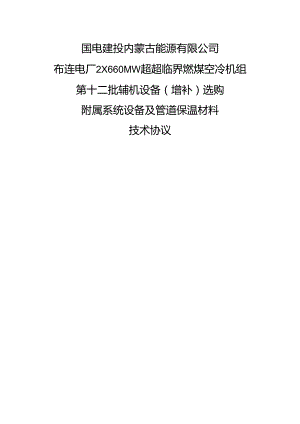

2×660MW超超临界机组附属系统设备及管道保温材料技术协议.docx

国电建投内蒙古能源有限公司布连电厂2X660MW超超临界燃煤空冷机组第十二批辅机设备（增补）选购附属系统设备及管道保温材料技术协议附件1技术规范11总则12工程概况13设计和运行条件34技术条件45设计与供货界限76保温材料规范表格7附件2供货范围91 .般要求92供货范围93包装和运输11附件3技术资料和交付进度12附件4交货进度13附件5技术服务和联络14附件1技术规范1总则1.1 本技术规范书适用于国电建投内蒙古能源有限公司布连电厂一期2×660MW超超临界燃煤空冷机组工程的附属系统设备及管道保温材料，它提出了材料的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 买方在本技术协议中提出了最低限度的技术要求，并未规定全部的技术要求和适用的标准，卖方应供应一套满意本技术规范书和所列标准要求的高质量产品及其相应服务。1.3 在签订合同之后，买方有权提出因规范标准和规程发生改变而产生的一些补充要求，具体项目由买、卖双方共同商定。1.4 卖方须执行本技术协议所列标准。本技术协议中未提及的内容均满意或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采纳的有关标准,有冲突时.，按较高标准执行。1.5 卖方在接到预中标通知后1周内，提出合同设备的设计、制造、检验/试验、装配、安装、验收、试验、运行和维护等方面的技术资料给买方，并同时供应供货清单。1.6 专利涉及到全部费用均己被认为已包含在设备报价中，卖方应保证买方不担当有关设备专利的一切责任。1.7 卖方在材料设计、制造、试验等过程中所涉及的各项规程，规范和标准必需遵循现行最新版本的标准。本技术协议所列标准如与卖方所执行的标准发生冲突，应按较高标准执行。1.8 卖方供应的保温材料在设计、生产、检验、运输、保管等方面必需满意附件：国电集团火电工程保温质量限制指导看法的要求。2工程概况国电建投内蒙古能源有限公司布连电厂一期工程位于内蒙古鄂尔多斯市，电厂规划容量为6x660MW,一期工程安装国产2x660MW超超临界燃煤空冷机组，两台机组分别于2012年11月16日及2012年12月16日完成168小时试运并移交生产。本工程是国电建投内蒙古能源有限公司内蒙古煤电一体化项目的子项目，煤电一体化项目由伊金霍洛旗煤电一体化和准格尔旗煤电一体化两个煤电一体化项目组成，包括察哈素矿井、布连电厂、刘三场旦矿井、长滩电厂四个项目。本工程项目由国电建投内蒙古能源有限公司投资建设运营（该公司由国电电力发展股份有限公司、河北省建设投资公司各50%比例出资组建）。2.1 厂址所在地本工程厂址位于内蒙古鄂尔多斯市，伊金霍洛旗（简称伊旗）境内。伊旗位于内蒙古自治区鄂尔多斯东南部，北距工业重镇包头市130km,距东胜区29km,南与陕西煤城大柳塔毗邻。2.2 交通运输铁路1）包西铁路包西铁路北起内蒙古自治区的铁路枢纽包头站，经鄂尔多斯市、榆林市、延安市至西安铁路枢纽张桥站，全长880.9km,设计时速为160km,工程投资总额为163亿元，规划运输实力为客车每日25对，货运实力每年1亿吨以上。包西铁路目前尚在施工建设中。2）包神铁路由包头至大柳塔，全长172km,神华集团投资运营。设计输送实力15.0Mta°目前运量已趋饱和，2002年运量14.09Ml,2003年运量13.93Mt0包神铁路外运实力，已成为万利矿区发展的制约因素。规划全线按国铁一级标准进行复线改造，运输实力2010年达到20.0Mta,2020年40.0Mt/a。其中，大柳塔至巴图塔段为协作巴准线和大准线改造先行实施复线电气化改造工程，完成后该段实力达到70.0Mtao本工程建设所需的大件设备和材料若考虑铁路运输方式时，可通过国铁运输至包头或榆林，再通过汽车运输至电厂，或者由包头经包神铁路运输运至大柳塔，然后通过小霍洛至大柳塔运煤专用道路汽车运输至电厂。马路国道主干线（G210）包西马路纵贯东胜矿区南北，由包头经达拉特旗、万利、东胜、伊金霍洛旗入陕。内蒙境内，全线为二级马路。包茂高速鄂尔多斯段北起包头经东胜、阿镇、新街至榆林已全线建成。北京至拉萨的国道主干线（G109）东西向横穿东胜矿区中部，往东经准格尔旗连接呼和浩特市。呼和浩特经准格尔旗到东胜段高速马路即将建成。包府马路起自包头经达旗、新庙，在杨家坡入陕。其中东胜至包头段己建成一级运煤专用马路。阿镇经松定霍洛至大柳塔的矿区马路在矿区西部南北向通过，为三级马路,是连接万利矿区、东胜、神东矿区的又一通道。既有马路为察哈素矿井和电厂的建设供应了极为便利的马路运输条件。2.3 厂址气象特征值伊金霍洛旗属中温带典型大陆性气候，主要特点是冬长夏短，四季分明，寒暑改变猛烈，各地气温差明显，全年平均气温6.7C,气温日差大，年平均日温差13.1C。气候干燥，降水集中且变率大，年降水量345.8mm,多集中在69月份。年平均日照时数为3006.0小时。风力资源丰富，冬季多为西北风，夏季多为南风，年平均风速3.2ms°全旗境内地表水流域总面积为3039.8km2,分布的主要河流有乌兰木伦河、呼和乌素沟和扎萨克河。3设计和运行条件表1化学专业保温材料汇总表（2台机组）序号管道外径mm保温材料保温厚度mm全部体积m3125硅酸铝针刺毯800.4218硅酸铝针刺毯8025.2320硅酸铝针刺毯805.0410硅酸铝针刺毯805.0532硅酸铝针刺毯8010.2硅酸铝针刺毯总计45.8657高温玻璃棉管壳802.67108高温玻璃棉管壳8014.18133高温玻璃棉管壳808.09149高温玻璃棉管壳805.010159高温玻璃棉管壳8018.711219高温玻璃棉管壳8028.212273高温玻璃棉管壳8018.613275高温玻璃棉管壳809.514325高温玻璃棉管壳802.215377高温玻璃棉管壳806.S高温玻璃棉管壳总计113.716426高温玻璃棉毯805.517529高温玻璃棉毯803.9186500高温玻璃棉毯10052.519压缩空气灌高温玻璃棉毯808高温玻璃棉毯总计88.4表2除灰专业保温材料汇总表（2台机组）序号管道外径mm保温层材料保温厚度mm全部体积H?157高温玻璃棉管壳507.9276高温玻璃棉管壳502.8389高温玻璃棉管壳500.54108高温玻璃棉管壳5023.75133高温玻璃棉管壳5023.86159高温玻璃棉管壳5034.97219高温玻璃棉管壳501.78273高温玻璃棉管壳503.5976高温玻璃棉管壳8024.310133高温玻璃棉管壳804.111159高温玻璃棉管壳808.012325高温玻璃棉管壳803.4高温玻璃棉管壳总计138.613426高温玻璃棉毯500.7高温玻璃棉毯总计0.71432硅酸铝针刺毯500.61525硅酸铝针刺毯507.7硅酸铝针刺毯总计8.316渣井保温材料硅酸铝棉板50968硅酸铝棉板总计9684技术条件4.1参数、容量/实力保温材料的选用原则：温度高于或等于300"C的的管道备主保温材料均选用硅酸铝耐火纤维制品；介质温度低于3(XrC的管道及设备采纳高温玻璃棉制品；介质温度高于300的热风道采纳硅酸铝纤维耐火制品。4.2 卖方应保证在平均温度W350°C时-，热导率值不得大于0.09W(m.K),供应保温材料明确的随温度改变的热导率方程式、图或表。对于松散或可压缩的保温材料，卖方应供应在运用密度下的热导率值、图或表。4.3 保温材料及其制品至少应符合下列规定：(删除)高温玻璃棉的渣球含量、有机含量和纤维平均直径应符合有关国家标准的规定复合硅酸盐制品采纳憎水型，其憎水率应不小于98%0保温材料密度应符合规范要求(GB/1335O-2OOO)。除软质，半硬质(用软质材料成型的制品)及散状材料外，硬质成型制品的抗压强度不应小于0.294MPao密度不得大于400kgm3o保温材料含水率不得大于7.5%用于与奥氏体不锈钢表面接触的保温材料,氯离子含量指标应按式lgY0.123+0.6771gX进行验算,其中Y指测得的CI离子含量(10-4%),X指测得的Na÷SiO3离子含量(IO-4%)4.4保温材料应按GB8624-2006建筑材料及制品燃烧性能分级,选用不燃类材料，并应符合环保要求。硅酸铝制品、高温玻璃棉等保温材料必需通过省级以上国家防火建筑材料质量监督部门检验确认为不燃，卖方必需供应该文件原件的复印件。4.5 卖方供应保温材料的物理化学性能检验报告。报告必需是由具备国家相应资质的法定检测机构按国家标准检验而供应的原始文件。其报告应列出下列性能：热导率方程式、图或表，对于松散或可压缩的保温材料，为运用密度下的热导率方程式、图或表。密度，对于松散或可压缩的保温材料，为运用状态下的密度。最高运用温度不燃性。对硬质保温制品，应具有抗压强度、质量含水率。线收缩率和抗折强度等；对软质保温材料及其半硬质制品，应具有渣球含量、纤维平均直径、有机物含量、加热永久线改变、吸湿率、憎水率等。对设备和管道表面无腐蚀。4.6 保温材料中应不含石棉，所用的保温材料不能含影响永久保温性能的其它杂物，具有化学惰性，不因受潮而受到永久影响。4.7 、确保功能完整，技术先进，并能满意人身产品平安和劳动爱护条件。卖方所供应的产品应是国家批准生产的无毒、对人体和环境无害的产品。4.8 卖方保证供应的正式产品与以前供应的样品全面性能一样。买方将在每批到货材料中现场随机抽取样品送检（检验费用及送检差旅费用由卖方担当）。假如检验性能未达到卖方承诺的产品性能，买方有权无条件终止合同或者要求卖方无偿全部更换为符合现场要求的产品，且将再次抽样送检。再次送检不合格则买方有权无条件终止合同并扣除合同履约保证金作为惩处（再次送检所需的全部费用由卖方全部担当，且买方将不在最终结算时将其独立列入合同总价）。检验单位必需是省级以上国家耐火、保温材料制品质量监督检验中心（具体检验单位待定）。4.9 温度要求：环境温度不高于27°C时，设备和管道保温结构外表面温度不应超过50；环境温度高于27°C时保温结构外表面温度可比环境温度高25。对于防烫伤保温，保温结构外表面温度不应超过60o4.10 保温材料工作温度要满意安装部位运行环境的要求，并留有足够的裕度。4.11 在材料运用寿命期间，在温度达到连续额定最高温度的状况下，由于粘合剂和其它保温成分的损失，或者由于其它缘由，而不会使保温材料脆化、明显地失去弹性、保温性能下降、体积改变或者其它不希望的改变。4.12 当受热时不散发毒性气体。4.13 当干脆接触时，不与金属表面或爱护罩起化学反应，或腐蚀它们。当这些表面不干脆接触，不会由于材料的某种成分或者由于水分或蒸汽作为中间媒介的浸沥或其它渗透作用，而使保温材料与这些金属表面起化学反应，或腐蚀金属表面。4.14 卖方供应的保温材料的主要物理化学性能除应符合国家现行有关产品标准外，其运用状态下的热导率和密度尚应符合下表的要求。介质温度C热导率最大值W（mK）密度最大值kgm3硬质保温制品半硬质保温制品软质保温制品450-6500.10220200150<4500.09J注：热导率最大值是指保温结构外表面温度为50°C时。4.15 卖方所供应温材料的性能应满意规程规范中最高等级保温材料的性能要求。4.16 规程、规范和标准保温材料应符合现行运用的有关国家标准以及部颁标准，这些标准和规范（不限于）至少包括：（假如标准不一样时，应以高标准为准）1 .火力发电厂保温油漆设计规程D1./T5072-20072 .火力发电厂保温材料技术条件（D1./T776-2001）3 .电力建设施工及验收技术规范一（锅炉机组篇）D1./T50474 .电力建设施工及验收技术规范（汽轮机机组篇）D1./T50115 .火力发电厂锅炉炉墙检修工艺规程6 .设备及管道保温技术通则GB42727 .工业设备及管道绝热工程设计规范GB502648 .设备及管道保温效果的测试与评价9 .电业平安工作规程10 .保温材料憎水性试验方法GB1029911 .绝热用硅酸铝棉及制品GB/T16400-200312 .覆盖奥氏体不锈钢用绝热材料规范GB/T17393-200813 .绝热用玻璃棉及其制品GB/T13350-200014 .绝热用岩棉，矿渣棉及其制品GB/T11835-19985设计与供货界限本规范书中所列满意本工程要求的附属系统设备及管道保温材料。6保温材料规范表格卖方依据第4节技术条件中的要求供应所供保温材料的技术性能及参数。卖方按下表填写所供各种保温材料的性能参数（数据不限于此，投标方可增加认为必要说明的材料参数），投标方所供材料性能参数不低于4.15所列规范中最高等级保温材料的要求序号项目高温玻璃棉管壳硅酸铝针刺毯高温玻璃棉毯1生产工艺2运用密度kgm34890323导热系数(1000C)W/m.K0.0280.0330.0284纤维直径um6.5-6.55纤维长度cm16-166渣球含量0.1(>0.25mm)15(>0.21mm)0.17抗震性能一一一8抗燃烧性能A级不燃A级不燃A级不燃9运用寿命年10151010吸水率%一一一11憎水率%一-12抗压强度MPa-一13抗拉强度MPa一28-14最高运用温度44080044015平安运用温度30065030016纤维匀称度匀称匀称匀称17耐水性试验-一一18施工难度简易简易简易19对人体健康影响无无无20对环境影响无无无卖方供应的数据与资料作为正式的文件，包含在本规范中，以表明卖方供应的全部保温材料的保证性能、预期性能。这些资料的精确性以及它与买方规定的全部性能要求的适合性，均由卖方负完全责任。附件2供货范围1 一般要求1.1 本附件规定了保温材料的供货范围，卖方保证供应的保温材料及附件为全新的、先进的、成熟的、完整的和平安牢靠的，且技术经济性能符合招标文件的要求。1.2 卖方应供应具体供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。由于保温材料有其特殊性，卖方承诺依据最终订货清单供应的时间和数量，按合同单价供货。1.3 施工结束后，剩余成方的保温材料由厂家原价收回。1.4 除有特殊注明外，所列数量均为两台炉所需。2供货范围2.1 保温材料范围卖方应确保供货范围完整，并按下表要求填写产品清单（2台机组的合同材料）。2.2 供货范围内的保温材料及附件满意本工程须要的锅炉房管道保温材料及安装附件，具体数量见附件1,3.2节。卖方应就其供货范围内的材料和安装附件列出具体的清单（包括数量）。1）保温材料供货范围（两台炉数量）序号名称规格和型号单位数量产地生产厂家备注1硅酸铝针刺毯25*80立方米0.4河北河北华能2硅酸铝针刺毯18*80立方米25.2河北河北华能3硅酸铝针刺毯20*80立方米5.0河北河北华能4硅酸铝针刺毯10*80立方米5.0河北河北华能5硅酸铝针刺毯32*80立方米10.2河北河北华能6硅酸铝针刺毯总计立方米45.8河北河北华能7高温玻璃棉管壳57*80立方米2.6河北河北华能8高温玻璃棉管壳108*80立方米14.1河北河北华能9高温玻璃棉管壳133*80立方米8.0河北河北华能10高温玻璃棉管壳149*80立方米5.0河北河北华能11高温玻璃棉管壳159*80立方米18.7河北河北华能12高温玻璃棉管壳219*80立方米28.2河北河北华能13高温玻璃棉管壳273*80立方米18.6河北河北华能14高温玻璃棉管壳275*80立方米9.5河北河北华能15高温玻璃棉管壳325*80立方米2.2河北河北华能16高温玻璃棉管壳377*80立方米6.8河北河北华能17高温玻璃棉管壳总计立方米113.7河北河北华能18高温玻璃棉毯426*80立方米5.5河北河北华能19高温玻璃棉毯529*80立方米3.9河北河北华能20高温玻璃棉毯6500*100立方米52.5河北河北华能21高温玻璃棉毯80立方米8河北河北华能22高温玻璃棉毯总计立方米88.4河北河北华能23高温玻璃棉管壳57*50立方米7.9河北河北华能24高温玻璃棉管壳76*50立方米2.8河北河北华能25高温玻璃棉管壳89*50立方米0.5河北河北华能26高温玻璃棉管壳108*50立方米23.7河北河北华能27高温玻璃棉管壳133*50立方米23.8河北河北华能28高温玻璃棉管壳159*50立方米34.9河北河北华能29高温玻璃棉管壳219*50立方米1.7河北河北华能30高温玻璃棉管壳273*50立方米3.5河北河北华能31高温玻璃棉管壳76*80立方米24.3河北河北华能32高温玻璃棉管壳133*80立方米4.1河北河北华能33高温玻璃棉管壳159*80立方米8.0河北河北华能34高温玻璃棉管壳325*80立方米3.4河北河北华能35高温玻璃棉管壳总计M方米138.6河北河北华能36高温玻璃棉毯426*50立方米0.7河北河北华能37高温玻璃棉毯总计立方米0.7河北河北华能38硅酸铝针刺毯32*50立方米0.6河北河北华能39硅酸铝针刺毯25*50立方米7.7河北河北华能40硅酸铝针刺毯总计立方米8.3河北河北华能41硅酸铝棉板50立方米968河北河北华能42硅酸铝棉板总计立方米968河北河北华能注：为保证保温效果与材料的运用特性，保温材料的规格型号以现场实际安装所需规格为准。3包装和运输3.1 保温材料适合于运输和平安要求，装件均用包装箱包装，并标上相应的符号后方可发运。运输符合平安要求，以免运输过程中变形和损坏。在包装箱外部应注明保温材料的规格、数量及用途。3.2 全部保温材料，都有爱护装置和措施，以防止在运输过程中和保管期间发生损坏、防止杂物等进入保温材料内。3.3 确保在运输过程中和保管期间的平安，不发生损坏，并防止材料受潮和浸水。附件3技术资料和交付进度1卖方供应的资料运用国家法定单位制即国际单位制，语言为中文。2资料的组织结构清楚、逻辑性强。资料内容要正确、精确、一样、清楚、完整，满意工程要求。3在技术协议签定后10天内给出全部资料清单和交付进度，并经买方确认。4卖方要刚好供应与合同保温材料设计制造有关的资料。5卖方供应的随机技术资料套数应满意买方的要求，数量不够时应免费供应。6卖方供应的全部资料均有“国电建投内蒙古能源有限公司布连电厂项目一期2x66。MW超超临界燃煤空冷机组工程专用'与、正式贺料”草,修改版资料对修改部分有明显的标识和标注。7卖方所提交的技术资料内容至少包括本附件中所要求的。如买方在工程设计中须要本附件以外的资料，卖方刚好无偿地供应。8卖方提交给买方的每一批资料都附有图纸清单，每张资料都注明版次，当提交新版资料时注明修改处并说明修改缘由。附件4交货进度交货时间如下（材料运输由卖方负责），交货地点为国电建投内蒙古能源有限公司布连电厂一期工程施工现场。交货进度表序号材料/部件名称、型号数量交货时间1#1机组全部2012年5月30日2#2机组全部注：1、卖方依据最终订货清单供应的时间和数量，按合同单价供货。2、交货地点：国电建投内蒙古能源有限公司布连电厂一期工程施工现场（车上）。附件5技术服务和联络1合同签订后，卖方指定负责本工程的项目负责人，负责协调卖方在工程全过程中的各项工作，如工程进度、设计、制造、包装运输、现场安装、验收等。2在保温材料安装过程中卖方派有阅历的、合格的、能独立解决问题的现场服务技术人员常住现场，免费供应现场服务。卖方现场技术服务人员的目的是保证所供应的合同保温材料平安、正常投运。卖方供应的包括服务人天数的现场服务表应能满意工程须要。假如由于卖方的缘由，下表中的人天数不能满意工程须要，买方有权追加人天数，且发生的费用由卖方担当；假如由于卖方的缘由，下表中的人天数不能满意工程须要，买方要求追加人天数，卖方应满意买方的要求。3卖方服务人员的一切费用已包含在合同总价中，它包括诸如服务人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费，等等。4现场服务人员的工作时间应与现场要求相一样，以满意现场安装、调试和试运行的要求。买方不再因卖方现场服务人员的加班和节假日而另付费用。5未经买方同意，卖方不得随意更换现场服务人员。同时，卖方须刚好更换买方认为不合格的卖方现场服务人员。6下述现场服务表中的天数均为现场服务人员人天数序号技术服务内容安排人月数派出人员构成备注职称人数1材料催交、货物的开箱检验、材料质量问题的处理、安装指导、调试、参与试运和性能验收试验2人/4月技术员2材料催交、货物的开箱检验、材料质量问题的处理、安装指导、调试、参与试运和性能验收试验7卖方现场服务人员具有下列资质：7.1 遵遵守法律纪，遵守现场的各项规章和制度；遵守电业平安工作规程；7.2 有较强的责任感和事业心，按时到位；7.3 了解合同保温材料的设计，熟识其结构，有相同或相近机组的现场工作阅历，能够正确地进行现场指导；7.4 身体健康，适现场工作的条件。遇有不胜任现场服务工作时，卖方须更换不合格的卖方现场服务人员。8卖方现场技术服务人员的职责8.1 卖方现场技术服务人员的任务主要包括保温材料催交、货物的开箱检验、保温材料质量问题的处理、安装指导、参与验收等。8.2 卖方现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，卖方现场人员要在买方规定的时间内处理解决。如卖方托付买方进行处理，卖方现场服务人员要出托付书并担当相应的经济责任。8.3 卖方对其现场服务人员的一切行为负全部责任。8.4 卖方现场服务人员的正常来去和更换事先与买方协商，不经买方同意，卖方服务人员不得擅自离开服务现场。9买方的义务9.1 买方向卖方供应有特殊要求保温材料技术文件。9.2 保温材料安装过程中，买方为卖方的现场服务人员供应工作和生活的便利条件。9.3 保温材料制造过程中，买方可派专业工程师到卖方工厂进行监造和检验，卖方应主动协作。9.4 买方要协作卖方现场服务人员的工作，并在生活、交通和通讯上提卖便利。费用由卖方负责。签字页买方：国电建投内蒙古能源有限公司地址：内蒙古鄂尔多斯市伊金霍洛旗乌兰木伦镇布连办事处联系人：李新亚邮编：017209电话：邮箱：签字：卖方：河北华能耐火保温材料有限公司地址：河北河间市米各庄工业园区联系人：王德永邮编：062454传真:0317-3196888签字：设计方：河北省电力勘测设计探讨院地址：河北省石家庄市建华北大街6号联系人：李双江邮编：050031电话：0311-87912219>23400311-87912180（传真）邮箱：H020532l63签字：
