电厂2024年度电机维修技术规范书正式.docx

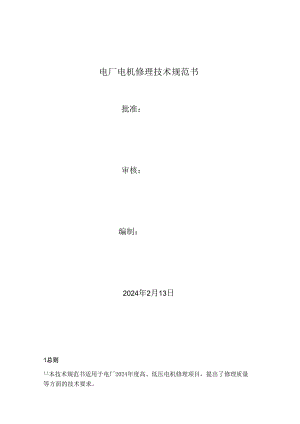

电厂电机修理技术规范书批准：审核：编制：2024年2月13日1总则11本技术规范书适用于电厂2024年度高、低压电机修理项目，提出了修理质量等方面的技术要求。1.2本技术规范书提出的为最低技术要求，并未对一切技术细微环节做出规定，也未充分引述有关标准和规范的条文，要求投标方全部投标技术细微环节不低于国家和行业技术标准。1.3招标方全厂损坏电动机修理工作全部由投标方完成,修理质量由投标方负责。必要时投标方须到招标方现场勘查。1.4投标方资质及要求具备机械设备修理维护运营资质，并供应营业执照及相关资质证明材料。1.4.2应具有必备的电机修理设备、电机检测、试验设备，并供应相关设备清单。从业人员应必备有相关行业资质和对应的技术水平。1.4.4具有防爆电机修理资质，中心高630mm以上.线圈制作、机加设备配置齐全.动平衡3kg-800Okg的实力。起重实力达到30To直空浸漆2米以上。试验台2000KW以上的空载实力。凹凸压电机备机不少于300台。投标方说明其公司厂房地理位置、规模、技术人员配置、可担当修理范围、响应速度、质保周期及近3年业绩（2024至2024年，以合同或协议原件扫描件为准,业绩不能造假）等内容。2标准和规范投标方应执行国家、行业有关标准、规程、规范和规定，招标方的各项生产、安全、设备、质量等管理规定，以及包括但不限于以下标准、规程、规范、规定：GB4826电机功率等级GB1032三相异步电动机试验方法GB/T1993旋转电机冷却方法GB1971电机线端标记与旋转方向GB4772旋转电机尺寸和输出功率等级GB10068中心高为56mm及以上电机的机械振动的测量及限值GB/T14711中小型旋转电机平安通用要求GB/T13957大型三相异步电动机基本系列技术条件上述标准均应为最新有效版本，选用的材料及配件均要求符合相应的国际和国家标准。3修理要求3.1投标方随时听从招标方生技部支配，按各种设备的技术要求，保质保量按时完成设备修理任务并送达招标方现场，不能影响正常生产。投标方对所修设备必需准时（一般电机3天内完成，现场急需设备在24小时内完成）。3.2投标方必需严格按国家和行业相关标准规范进行电机修理，保证修理质量，修后不低于原设备性能，不得降低重绕绕组线径或削减匝数。3.3假如已修好设备在设备工作场地的通风状况、温度、湿度、供电电压、功率匹配、负载、粉尘等全部正常状况下出现问题，投标方负责保修，投标方担当所修理的设备的一切费用。3.4假如已修好设备在以下状况下（如设备工作场地的通风状况、温度、湿度、供电电压、功率匹配、负载、粉尘等有不合格状况下）出现问题，投标方不予保修。3.5假如投标方修理后电机故障率、返修率高则招标方可随时终止合同，由此造成的损失将从投标方修理费中扣除。3.6在电机修理中，投标方与招标方在电机修理技术问题上发生冲突时，投标方应拿出相应的技术标准与招标方沟通并征得招标方同意后方可进行下道工序。3.7修理材料如漆包线、绝缘纸、绝缘漆、绝缘签、电机引线、接线鼻、接线板、轴承等全部由投标方供应。更换绕组拆下的旧绕组铜线及其他废料归投标方全部，招标方无权收回。1.1 8修理单位必需对送修电机妥当保管，如有进一步损坏或丢失，要负责修复和赔偿。3.9 电机修理前必需由招投标双方对电机损坏状况进行确认，对没确认即进行修理的，不予进行结算。3.10 投标方更换的电机配件，应选用正规品牌、质量合格的导线、轴承、绝缘材料、润滑油等材料与部件，投标方偷工减料、以次充好、以不合格产品冒充合格产品欺瞒招标方的，投标方应当担当违约责任。3. Il投标方应当对定、转子线圈做三遍绝缘浸漆处理，并做24小时恒温限制的干燥处理。采纳真空浸漆。3.12投标方应按出厂时电机铭牌标明的轴承型号、规格更换轴承，轴承不得随意选用，以免给招标方造成不必要的损失，投标方未按铭牌标明的型号、规格更换轴承，给招标方造成损失的，投标方应当赔偿招标方损失，投标方应按润滑的技术要求加足润滑油（脂），要求运用SKF1.G2/5润滑油，低速电机允许运用二硫化铝润滑油。3. 13其他技术方面的要求，投标方需根据电动机检修、检验的行业规范执行。3.14修理后的电机达到如下质量基本要求：3 .14.1电机本体完整，附件齐全，整体喷漆。4 .14.2修理后的电机空载运行电流、振动、噪音及轴承部位温升等均符合行业标准。电机转动部分敏捷，对电机轴承进行必要检查、维护保养工作，对无需更换轴承的应进行清洗、检查、更换适合适量的润滑脂，对需更换轴承的，需通知招标方确认，由投标方负责更换。5 .14.3全部修理用材料必需符合相关规范要求，主要材料（如漆包线、绝缘漆等）均须有生产厂家合格证、材质证明书等，并由招标方指定人员确认后方可运用。6 .14.4每台电机修理完后，都必需进行必要的检测和试验，如直阻测试、绝缘测量、耐压试验、空载运行试验等检测工作，并附检测报告连同电机一并交付招标方作为验收的资料。4项目范围及报价4. 1修理范围：本次电机修理招标为中标之日起至2024年12月31日一年，招标方需维护的电动机：电压等级6KV、380V.220Vo4. 2报价原则：投标方根据电机修理项目报价（按电动机电压等级、功率、绝缘等级、级数、潜水泵、深井泵、电焊机分别报价）。修理项目如下：1）局部修理项目包括更换电机接线板（连接螺栓、连接片等材质都应为铜质）、电机轴承更换保养及电机局部绝缘处理，转子局部修理、电机外壳除锈喷漆防腐处理等全部修理项目。2）整体修理项目：除包含局部修理项目外，还含更换电机定子线圈等其他达到电机正常运用标准的修理项目。3）特别修理项目：如机轴的修理、绕线式电机转子绕组修理、端盖加工、动平衡试验等。4.3厂区内电机的拆装由招标方负责、投标方帮助装卸，全部修理设备由投标方负责来回运输.4. 4投标单位按电机修理分项报价表进行报价，报价为电机修理每千瓦单价。分项报价:（一）低压电机解体分项明细报价序号规格更换线包/局部修理/补焊轴承位/侧更换前、后端盖/个更换风扇/个更换风罩/个更换机壳/个更换轴/根换接线盒/套换接线板/个更换出口线/米更换里、外小盖/个动平衡/外表喷射台小计/台15KW2>510KW3>1020KW4>2030KW5>3050KW6>5090KW7>90125KW8>125155KW9>155200KW10>200250KW分项报价:(二)高压电机解体分项明细报价序号规格(KW)整体修理/台局部修理/台激光补焊/侧更换前、后端盖/个更换风扇/个轴瓦修复/个更换风罩/个更换机壳/个更换轴/根换接线盒/套换接线板/个更换出口线/米更换里、外小盖/个动平«/台外表喷漆/台6000V200-355400-560630-10001000-20002000以上5交货期5. I交货期按招标方要求。6质量保证修理设备保修期为1年（如达不到要求或有异议，投标方需说明其质保期）,保修口期从送达运用日为起始日。在保修期内如出现质量问题，投标方负责本台设备的全部修理费用，在接到招标方通知后，应在1小时内赐予答复，4小时内派人进行现场服务。
