2号井主扇风机变频运行措施.docx

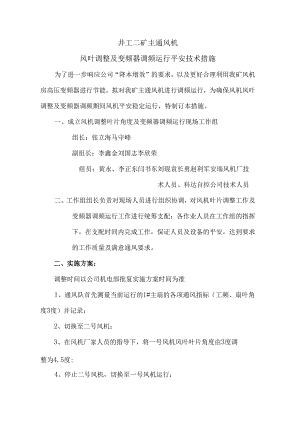

井工二矿主通风机风叶调整及变频器调频运行平安技术措施为了进一步响应公司“降本增效”的要求，以及更好合理利用我矿风机房高压变频器进行节能，拟对我矿主通风机进行调频运行，为确保风机风叶调整及变频器调频期间风机平安稳定运行，特制订本措施。一、成立风机调整叶片角度及变频器调频运行现场工作组组长：张立海马守峰副组长：李鑫金刘国志李欣荣组员：黄永、李正东闫书东刘琨袁长勇赵利军安瑞风机厂技术人员、科达自控公司技术人员二、工作组组长负责对现场人员进行组织协调，对风机叶片调整工作及变频器调频运行工作进行统筹支配；各作业人员在工作组的指挥下，在支配时间内完成工作，保证人员及设备的平安，达到要求的工作质量及满意通风要求。二、实施方案：调整时间以公司机电部批复实施方案时间为准1、通风队首先测量当前运行的1#主扇的各项通风指标（工频、扇叶角度3度）并记录；2、切换至二号风机；3、在风机厂家人员的指导下，将一号风机风叶叶片角度由3度调整为4.5度;4、停止二号风机，切换至一号风机运行；5、风机司机并视察风机电机运行电流、电压等参数；通风队测量当前通风状况并记录；（工频、扇叶角度4.5度）6、在科达自控厂家人员的指导下，在集控室操作台，变频器实现变频调整，频率有50HZ调整为45HZ,通风队记录矿井风量、风压、风速等参数，依据通风队测量的数据，合理调整风机运行频率，以达到矿井正常通风所需风量，7、调整频率后，风机运行3小时，并接着视察风机运行状况，机电队、通风队每半小时做记录一次，8、风机调频运行期间，风机出现任何异样状况，如风机喘振、异响、电机绕组温度急剧上升等，马上报告工作组组长，风机切换至备用风机，风机运行频率不得低于45HZ,严禁风机异样运行造成风机电机烧毁等故障。三、1#主扇叶片调整平安技术措施：1、主扇一号风机一级风叶角度调整前必需做好二号风机各项检查工作，包括：检查主扇二号风机高压进线柜、起动柜、限制柜、变频器、直流屏以及目测高压母排状况等，待一切检查结束并确认正常后,将运行中的一号风机切换至二号风机运行，待确认运行稳定后，方可进行一号风机一级风叶角度调整。2、对一号主扇一级风叶角度调整期间必需保证一号主扇隔离闸门关闭且严密不漏风，严禁随意打开一号主扇隔离闸门。3、进行一号风机一级风叶角度调整前，必需摇出一号风机IOKV高压开关柜内的断路器小车，并设专人看护，以防止误操作引起风机启动，并将一号蝶阀电源关闭，确保一号蝶阀调整期间无误动作。4、一号风机一级风叶角度调整前，必需提前打算好所需的平安用具及相关设备工具的打算工作，假如发觉平安用具打算不全，禁止进行风机一级风叶角度调整。5、工作人员在工作中必需戴好平安帽，并佩戴好其它全部相关的平安用具，防止砸伤、碰伤。在拆卸螺栓及拉风机的过程中，严禁野蛮操作，防止因操作不当引起风机损坏。6、进行一号风机一级风叶角度调整前，必需摇出一号风机开关柜内的断路器小车，并设专人看护，以防止误操作引起风机启动，并将一号蝶阀电源关闭，确保一号蝶阀调整期间无误动作。7、在主扇一号风机一级风叶角度调整期间，杜绝在井下及井口旁边进行的烧焊工作。8、在一号风机一级风叶角度调整前，全部相关工作人员必需仔细贯彻学习单风机运行平安技术措施，并填写贯彻学习记录（贯彻学习记录见附表）。四、2#主扇故障紧急处理措施：（一）一号主通风机一级风叶角度调整期间，主扇运行状态为单风机（2#风机）运行，假如2#风机在运行过程中发生故障停运且不能在规定时间内复原运行时（非常钟内不能解除故障）的应急处理措施:1、马上汇报有关领导和调度室，机电队、通风队等相关单位，依据应急预案进行处理。2、由调度室值班人员依据矿领导的吩咐，马上通知井下作业人员撤离到地面。3、由通风队组织，机电队马上组织电工对故障风机各个单元进行检修，查明故障缘由，解除风机故障，尽快复原二号主通风机的正常运行。4、依据状况，由总工程师下达吩咐，组织人员快速打开回风井防爆门，充分利用井下自然通风，保证井下职工的平安。5、二号主通风机复原运行后，通风队人员进行风量测试，并填表进行记录，汇报矿调度。（二）在上级两趟IOKV电源全部发生停电，且现场无发电车时的应急处理措施：1、主扇司机必需断开风机房配电柜的限制电源开关、分开其隔离刀闸、断开其进线柜上的断路器及隔离开关。2、马上联系上级变电所，查明停电缘由，并向有关领导及调度室具体汇报，要求尽快复原供电，并马上调度协调解决一台1600KVA以上的发电车，尽快到达井工二矿风机房配电室旁，随时待命，直到双回路供电正常为止。3、主扇司机快速向矿领导、通风队、安监部等部门汇报，作好停电期间记录。4、由调度室值班人员依据矿领导的吩咐，马上通知井下作业人员撤离到地面，并且主扇司机协作检修电工做好投入发电车备用电源的打算工作。5、依据状况，由相应矿领导下达吩咐，组织人员快速打开回风立井防爆门，充分利用井下自然通风，保证井下职工的平安。6、调度室确定送电后，通知机电队工作人员，做好二号主通风机送电工作，复原二号主通风机运行。7、二号主通风机复原运行后，通风队人员进行风量测试，并填表进行记录，汇报矿调度。（三）在主扇二号电机发生单回路停电，且另一回路在热备状况下的应急处理措施：1、若2#主扇一回路发生停电，主扇司机必需断开2#主扇一回路进线柜、换向柜以及启动柜，并刚好向矿调度以及相应领导进行汇报。2、由通风队组织，机电队对一、二回路设备进行检查，确保一回路完全断开，二回路处于热备状态。3、检查二回路进线柜是否显示带电、确保二回路换相柜、二号风机一级起动柜、二号风机二级起动柜启动方式都打在远控位置。4、把二回路PT柜、无功补偿柜、所用变压器柜、二号风机一级起动柜、二号风机二级起动柜的断路器/接触器小车摇进工作位置。5、查看低压配电柜2号蝶阀电源是否带电（确保带电）。6、保证一号风机蝶阀完全关闭的状况下，打开二号风机蝶阀（确保完全打开），直到限位开关断开。7、视察3、4号变频器运行状态。8、一回路进线柜分闸，用手柄摇出断路器小车并挂警示牌。9、用手柄将二回路进线柜断路器小车摇至工作位置，按合闸按钮显示有电。10、按二号风机启动按钮，逐步将频率升至50HZ视察电流是否在正常运行值范围内。正常起动后向矿调度室汇报。五、1#主扇风机调频运行操作步骤：1、一号主通风机风叶角度调整过程中，其一级叶片角度由3度改为4.5度。调整过程中确保二号主通风机平安运行。2、一号主通风机一级风叶角度调整完毕后，二号风机切换至一号风机运行（工频、扇叶角度4.5度），风机司机并视察其运行电流、电压等参数。通风队测量当前通风状况并记录；3、主扇司机操作变频器将变频操作从50HZ渐渐降低至45HZ,通风队时刻视察矿井风量、风压、风速等参数，视察10分钟后，逐步将频率从45HZ逐步下降，结合原通风测量记录合理选取风机运行频率，待风机正常运行3小时后方可完成风机调频运行工作。4、假如经一号风机风叶角度调整后，一号主通风机在运行过程中电流值正常，其它风机各项参数也正常，满意矿井通风，整个一号风机风叶角度调整过程结束。5、风机调频期间，风机出现任何异样状况（如风机喘振、异响、温度急剧上升等），马上切换至备用风机，严禁风机异样运行造成风机电机烧毁等故障。6、以后每班测定1#风机变频调整后风机的运行参数，计算节能数据并上报公司机电管理部。六、投入发电车备用电源的操作程序：1、投入发电车前做好主通风机各项检查工作，包括：检查主通风机高压进线柜、风机起动柜、6/1OKV进线高压柜、主通风机、相关电缆线路。待一切检查结束并确认无误后方可进入发电车备用状态。2、主通风机因上级电源无电而停电，必需先分断主通风机配电柜的1#、2#进线断路器、上下隔离刀闸后，并关上风井防爆门（防爆盖）和平安门及碟阀，发电车必需在IOmin内投入运用。3、发电车投入运行后，检查发电车运转、6/IOKV变压器是否正常。检查正常后，依次对其高压柜电源侧进行送电。4、主通风机发电车应急供电前检查：检查主通风机高压1#、2#进线柜、风机启动柜、6/1OKV升压变压器高压柜、换相柜分断状态，待一切检查结束并确认无误之后方可进入发电车备用状态。为防止发电车线路电压与1#、2#进线发生线路短路，分断1#、2#进线柜、母联柜、隔离柜断路器、摇出断路器小车，确保线路断开，将发电车电缆连接好，检查电缆完好，发电车启动送电。5、一回路1号风机操作应急送电流程（送电前仔细观看低压柜对面墙上悬挂高压系统图）。高压从6KV应急电源进线柜上腔进线接入，视察应急电源进线柜三相电压，待电压平衡之后，进行合闸操作给升压变压器送电。6KV经过升压变压器变为10KV,进入IOKV应急电源进线柜上腔，视察IOKV应急电源进线柜三相电压，待电压平衡之后，进行合闸操作给隔离柜送电，此时二回路隔离柜下腔进线已带电。母联柜断路器小车摇进，合闸操作，此时一回路母线已带电。视察1、2号蝶阀关闭状态，确保相应1号蝶阀打开，2号风机蝶阀关闭。合上1号风机1、2号启动柜，然后合上断路器开关，给1、2号变频器正常送电、复位变频器故障、将按钮拨到“正转”，按1#风机启动按钮启动1#风机，旋转变频器频率旋钮开关，使频率逐步上升到50HZ<>主通风机启动后，留意视察风机监控系统、负压计和主通风机的运行电流、电压是否与停电前相同或相近，正常后给调度汇报。6、二回路2号风机操作应急送电流程（送电前仔细观看低压柜对面墙上悬挂高压系统图）。高压从6KV应急电源进线柜上腔进线接入，视察6KV应急电源进线柜三相电压、运行状态，待电压平衡之后，进行合闸操作给升压变压器送电。6KV经过升压变压器变为IOKV,进入IOKV应急电源进线柜上腔，视察IOKV应急电源进线柜三相电压、运行状态，待电压平衡之后，将隔离柜断路器小车摇进（母联柜断路器小车确保摇出），10KV应急电源进线柜合闸操作，隔离柜上下腔都带电，此时二回路母线已带电。视察1、2号蝶阀关闭状态，确保相应2号风机蝶阀打开，1号风机蝶阀关闭。合上2号风机3、4号启动柜断路器开关，给3、4号变频器正常送电、复位变频器故障、将按钮拨到“正转”，按2#风机启动按钮启动1#风机，旋转变频器频率旋钮开关，使频率逐步上升到50HZ。主通风机启动后，留意视察风机监控系统、负压计和主通风机的运行电流、电压是否与停电前相同或相近，正常后给调度汇报。序号姓名签字序号姓名签字11821932042152262372482592610271128122913301431153216331734主扇风机一级风叶角度调整期间平安技术措施贯彻学习记录注：姓名栏由贯彻学习技术人员填写，本人签字栏必需由工作人员本人填写。
