电大机械制图作业1.docx

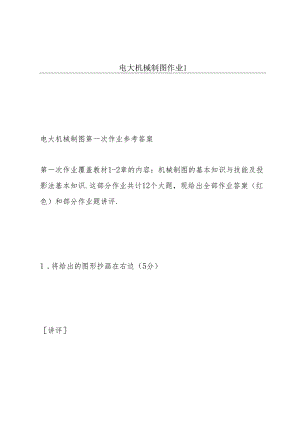

电大机械制图作业1电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识.这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评.1 .将给出的图形抄画在右边（5分）讲评第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用.绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B,硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧.请辅导教师示范用两个三角板配合画平行线过程.第1页共48页2 .分析下列图形的特点，并注出尺寸（数值从图中量，取整数）.（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（第2页共48页4）注出各圆的直径3 .尺寸标注改错：下面图形中标出正确的尺寸（5分）4 .用1：1比例在指定位置画出平面图形，并标注尺寸.（5分）讲评画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段.本题作图思路:1）画phi；12水平竖直中心线，R22水平中心线;2）画phi；12圆、R48、RlO圆弧、与RlO相切的水平直线和45deg;直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧;4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧.第3页共48页下图画图思路与上相同.5 .将下图以2：1的比例画在A3图纸上，图名：几何作图.（10分）讲评画图思路同4题.第4页共48页6 .将下图用AUtOCAD软件作图，并用2：1比例打印输出，图名：几何作图.（10分）讲评画图思路同4题.用AUtOCAD软件作图，实际就是用计算机模拟手工画图，AUtOCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制.7,根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）,（10分）（1）（2）第5页共48页
